[Adi F]

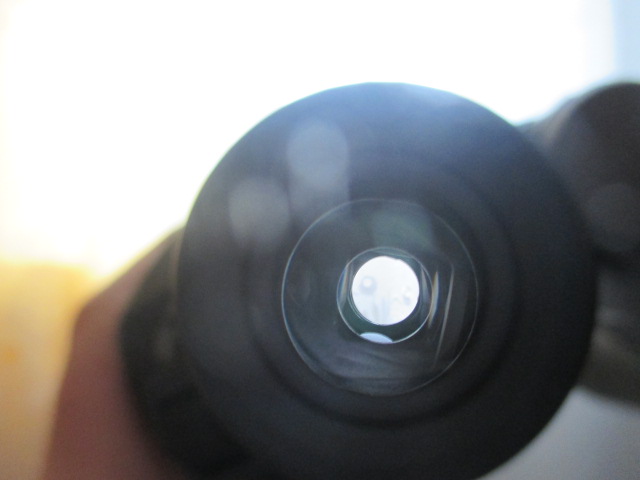

Bună ziua! De curând am achizițional binoclul lacerta explorer 10x50 și de când a venit la mine in prima zi mi se pare că e cam decolimat. Dacă este asa, ajutati-mă!

[Adi F]

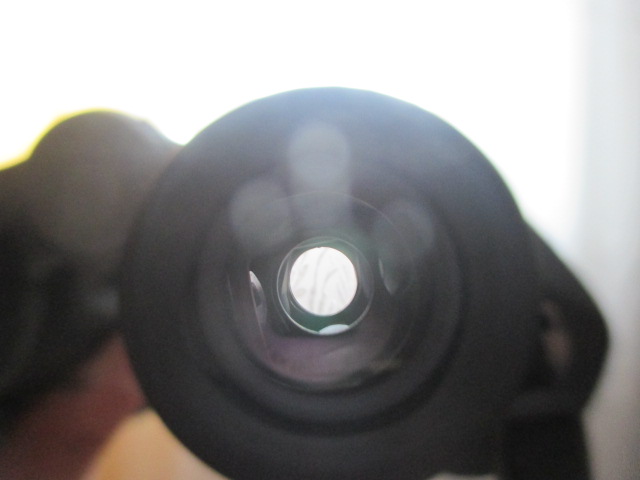

Aici este ocularul din dreapta

[tudor]

Daca e decolimat iti dai seama doar uitandu-te prin el, nu din poze cu ocularele binoclului.

de aici de pe forum despre colimare/decolimare
http://www.astronomy.ro/forum/viewtopic.php?t=1088&start=0

[saiph]

Daca aveti un obiect indepartat si aproape punctiform (aparent) - de exemplu un varf de antena aflat la o distanta de cel putin 200m - puteti estima gradul de decolimare privind prin binoclu, de preferat prins de un stativ sau sprijinit pe ceva, fix, dar nu cu ocularele lipite de ochi, ci de la o distanta suficient de mare (in jur de 10cm) astfel incat, cu privirea la infinit (adica nu focalizati din ochi ca si cum v-ati uita la ceva intr-un plan foarte apropiat) si cu cele doua cai ale binoclului reglate cat mai bine pe distanta inter-pupilara proprie, sa vedeti daca acelasi reper (varful de care ziceam) apare relativ in acelasi loc in ambele oculare.
Decolimarea pe orizontala mai poate fi corectata de ochi cu un mic efort, dar decolimarea in plan vertical e mai solicitanta si poate provoca disconfort la nivelul ochilor si capului uneori

Exista si metode un pic mai analitice de determinare a colimarii - folosind o hartie milimetrica si proiectand prin obiective lumina de la o sursa suficient de intensa si departata (Soare?). E ceva mai precisa, dar binoclul trebuie fixat pe un mic dispozitiv care sa permita deplasarea in raport cu ecranul pe care puneti hartia milimetrica. Foarte bun linkul trimis de @Tudor; mai gasiti si aici ceva care va poate fi util.

Totul e ca binoclul sa dispuna de suruburi de reglare a prismelor; la majoritatea, aceste suruburi sunt accesibile dupa ce se indeparteaza invelisul protector de pe corpul binoclului.

[Dbird]

Nu incercati o colimare pana nu sunteti convinsi de aceasta. Se poate verifica si prin simpla privre a stelelor pe cer. Daca este decolimat veti vedea 2 stele in loc de una, sau veti simtii ochii "fortand" colimarea in 1-2 secunde.
Daca binoclul este in garantie , repede cu el la schimbat!!!

[Adi F]

Pentru verificarea colimarii binoclului am folosit metoda a-3-a din link-ul pus de tudor. Am luat ca reper crucea de pe turla bisericii care e la peste 800 m de mine. În binoclu imaginea(sau pupila de iesire) se dubla de la 8 cm încolo.(menționez ca am reglat corect distanta interpupilara). Mulțumesc tudor pentru link.

[tudor]

Daca binoclu e pe trepied si privesti de la distanta ca in linkul de mai sus, exista posibilitatea totusi ca sa inclini putin capul intr-o parte fata de axele optice ale obiectivelor (sau ca binoclu sa se fi rotit usor intr-o parte in adaptorul de trepied), caz in care imaginea singulara e formata din doua pupile de iesire, deci fara ca binoclul sa fie neaparat decolimat. (poate asta ai vazut?) Poti incerca deliberat atunci cand faci testul sa inclini putin binoclu in adaptor sau capul intr-o parte, ca sa intelegi despre ce vorbesc. Deci atentie mare la pozitia ochilor fata de oculare. Cum ai ajuns initial la suspiciunea ca este decolimat? Ai avut un deranj vizual la privitul prin el?

[Adi F]

Am ajuns la aceasta concluzie din 2 motive. Primul motiv este ca pupila de iesire nu este prefect rotunda pe ambele oculare. Jos apare, oarecum sa spun eu asa, o "zona de lumina", iar sus pupila este foarte putin obturata. Atașez imediat o fotografie ca sa intelegeti despre ce e vorba. Iar in al doilea motiv câmpul vizual nu e prefect rotund nici el. Atașez și aici o fotografie (în imaginea notata cu 1 asa cred ca ar trevui sa arate un camp vizual perfect, iar in imaginea 2 asa arata in binoclul meu. Precizez ca distanta interpupilara a fost reglata corect și am incercat sa fac desenul cum am putut eu mai bine.)

[tudor]

Am si eu un Lacerta explorer 10x50 iar imaginea ocularului este identica cu a ta, si binoclul meu nu este decolimat. Pupila de iesire este doar cercul alb din mijloc. Reflexia aia de jos in forma de semicerc o am si eu. Deci este ok din punctul asta de vedere. Daca doar asta te facea sa crezi ca e decolimat atunci stai linistit.

uite o poza de pe net cu pupila de iesire a unui Pentax SP 10x50 WP care se aseamana foarte mult cu reflexiile nostre de pe langa pupila de iesire

https://www.allbinos.com/lornetki_test_ima...dbl_op.jpg

este de pe pagina asta unde gasesti prezentare acestui binoclu
https://www.allbinos.com/324-binoculars_re...50_WP.html

[Dbird]

Faptul ca in pupila apare o mica obturare din cauza prismelor nu are legatura cu colimarea (marea majoritate a binoclurilor prezinta acesta intruziune in campul optic dar se traduce doar printr-o infima pierdere de lumina neimportanta. Deasemenea desincronizarea intre imagini, la porro, cand privesti de la distanta tine de abilitatea ochilor de a forta privirea si a putea privi "separat" imaginile. Nu este obligatoriu decolimare. De exemplu eu cand recolimez un binoclu si nu am aces la o linie plasata la infinit, iau un binoclu bine colimat privesc o un anasamblu de muchii, apoi separ cu privirea imaginea in doua imagini separate si vad decalajul dintre muchii. Apoi recolimez binoclul decolimat cam la aceeasi distanta ca in etalon. Dar testul/ reglajul final este pe stea.
Priveste stelele si vezi daca acolo apare dublaj. E cel mai simplu. Daca binoclul este cat de cat decolimat ar trebui sa simti ca ochii sunt fortati si ai o senzatie de neplacere cand privesti prin el ...indiferent de distanta.
