cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 08 Iul 2022 13:53 Download mesaj |
Titlul subiectului: |
|
|
|

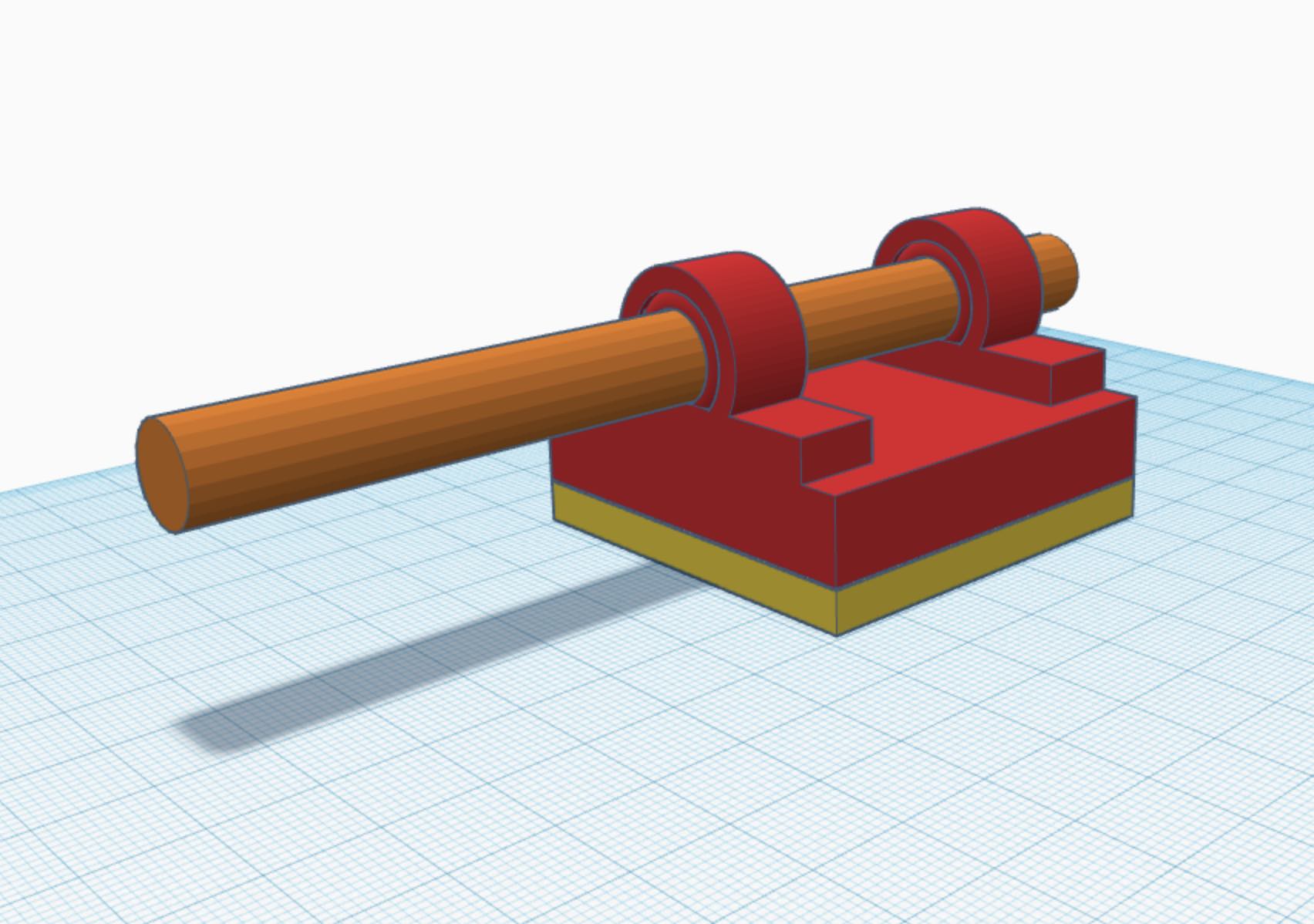

M-am gandit sa incerc sa-l fac si pe lagare cu rulmenti
Descriere: |
|
Marime fisier: |
161.55 kb |
Vizualizat: |
de 2296 ori |
|
Descriere: |
|
Marime fisier: |
196.69 kb |
Vizualizat: |
de 2296 ori |
|
|
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 09 Iul 2022 00:46 Download mesaj |
Titlul subiectului: |
|
|
|
Din ce stiu eu, la monturile dobson se folosesc sisteme cu frecare redusa, ca sa se poata misca lin, dar nu foarte liber, ca sa nu pice in bot cand schimbi ocularele. Daca pui rulmenti, e bine sa pui si o frana, sau mai bine, un sistem de control al inclinarii.
_________________ Dragos N |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 09 Iul 2022 06:31 Download mesaj |
Titlul subiectului: |
|
|
|

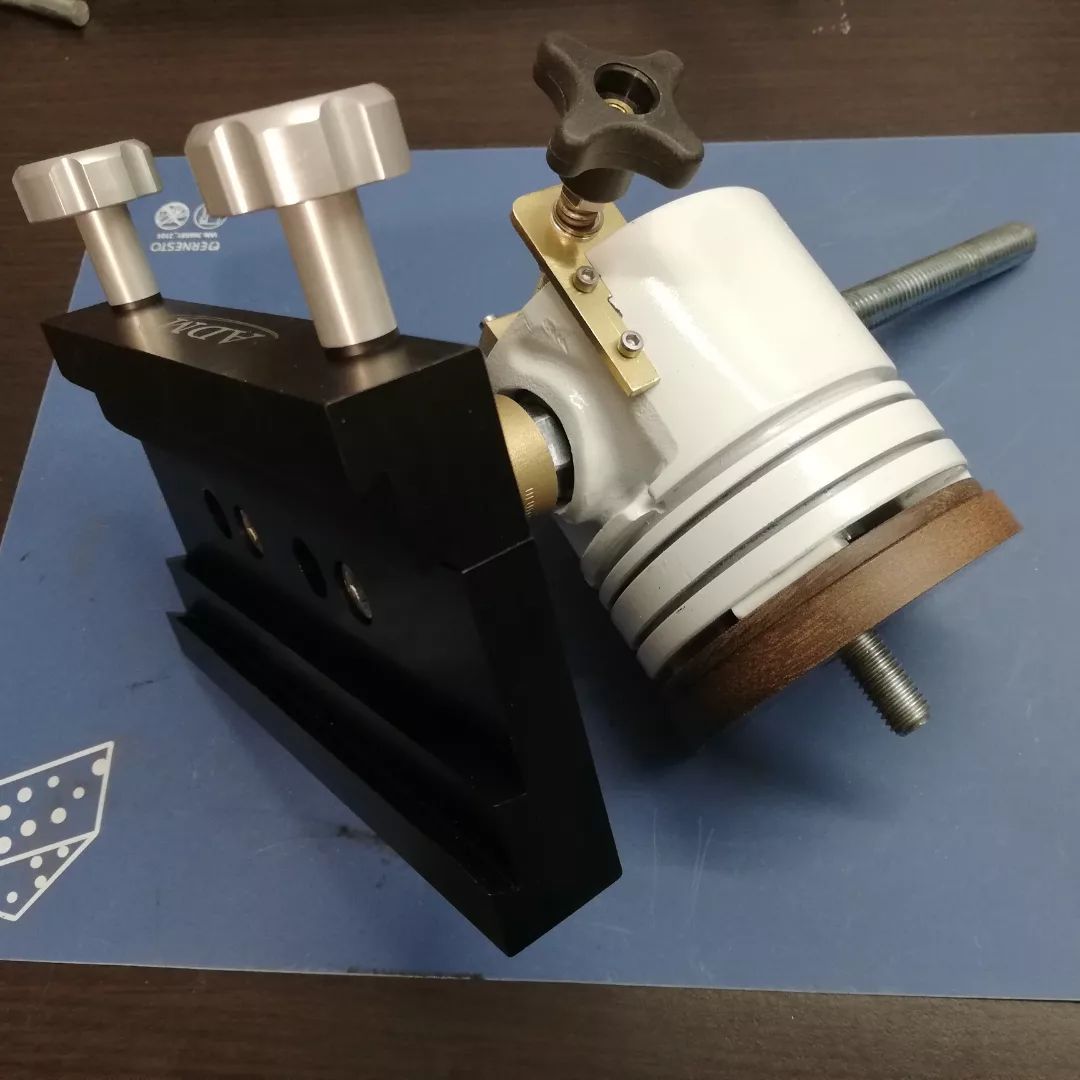

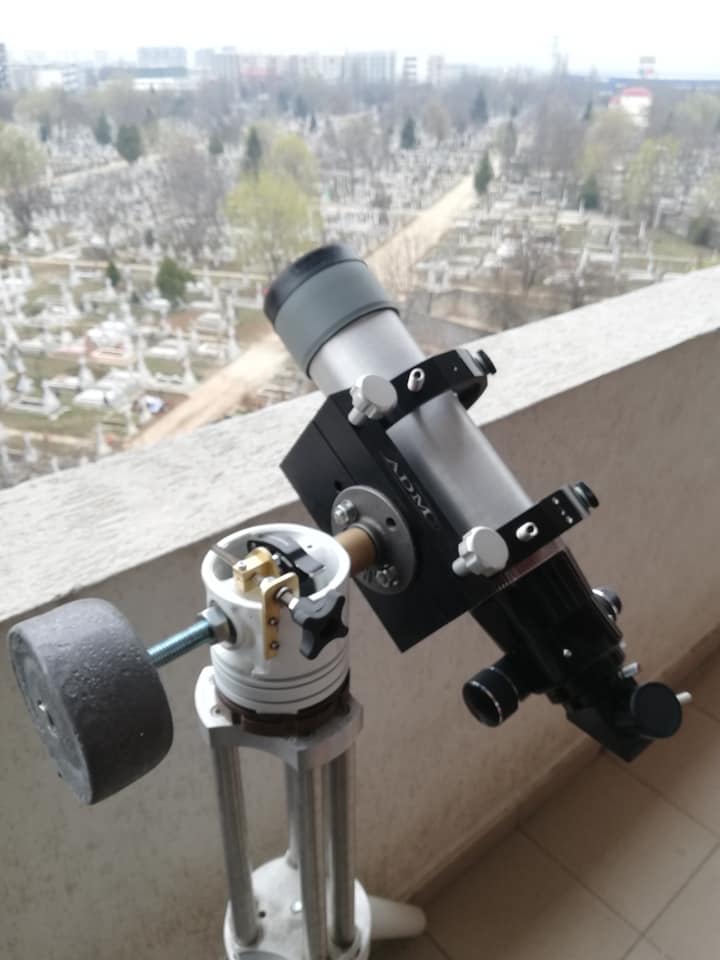

Montura din piston de tractor pe care am construit-o mai demult are rulmenți doar la axa verticală, sunt doi rulmenți radial-axiali, unul mare la bază și unul mic deasupra. A trebuit să fac un ax custom la strung. Și când am pus-o în funcțiune mi-am dat seama că oscilează extrem de ușor, chiar dacă are ambreiaj și sistem de reglaj fin tangențial, în cadrul jocului foarte mic al mecanismului, se traduce în deplasări nedorite ale imaginii în ocular. Iar la măriri mari este foarte supărător. Am pus doar o șaibă de plastic lată între montură și mecanism care împiedică rotația liberă, are rol de frână dar nu are finețe deloc.
Mai recent am construit o montură dintr-un piston puțin mai mic la care am folosit doar un rulment mic la capătul șurubului central iar greutatea este preluată de 3 pastile de teflon pe o placă de textolit, exact ca la un dobson. Nici nu-i mai trebuie reglaj fin, merge ca unsă!
Descriere: |
|
Marime fisier: |
87.95 kb |
Vizualizat: |
de 2252 ori |
|
Descriere: |
|
Marime fisier: |
47.13 kb |
Vizualizat: |
de 2252 ori |
|
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 11 Iul 2022 12:03 Download mesaj |
Titlul subiectului: |
|
|
|
nu reusesc sa fac si sistemul de miscare stanga-dreapta. asa pentru sus-jos am lagarele sau chiar o teava in care o sa bag rulmenti la capete si o gauresc la mijloc sa fac blocatorul dar pentru stanga-dreapta am pus pe foaie o gramada de posibilitati si tot nu-i dau de cap ca vreau sa ma folosesc de trepiedul de la AVX. problema este ca telescopul este destul de greu are 12 kg, plus contragreutatea 4-6 kg
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 11 Iul 2022 13:53 Download mesaj |
Titlul subiectului: |
|
|
|
cigraphics a scris: | nu reusesc sa fac si sistemul de miscare stanga-dreapta.. | Pai unde e problema, ce anume nu iti iese?
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 11 Iul 2022 19:32 Download mesaj |
Titlul subiectului: |
|
|
|
Dacă te uiți cu atenție la pozele cu montura piston, între piston și placa de textolit pe care se așează există niște piese albe. Alea sunt plăcuțe din Teflon de 3mm grosime. Lunecă foarte bine pe textolit sau alt material lucios, merge și tablă de inox cum am pus la binoclul TZK. Ai nevoie de un rulment mic doar la capătul șurubului care constituie axul central ca să nu se rotească odată cu montura ci să rămână fix pe trepied. Așa am procedat și la monturile Dobson construite în ultima vreme, dacă nu am pus rulment am pus o bucșă din alamă sau bronz pentru ca șurubul să nu frece direct pe lemn și să-și facă joc în timp.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 10 Aug 2022 14:26 Download mesaj |
Titlul subiectului: |
|
|
|

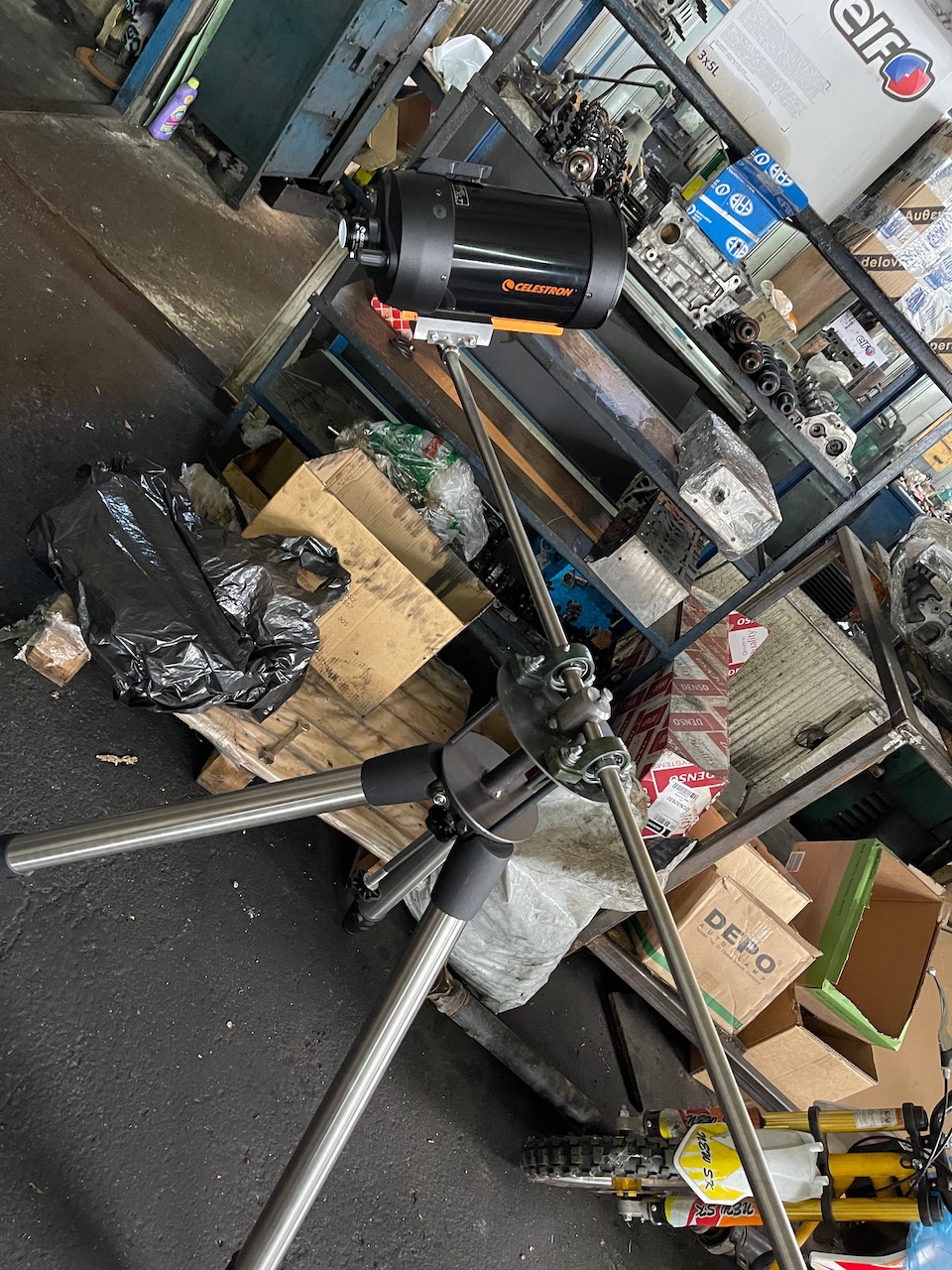

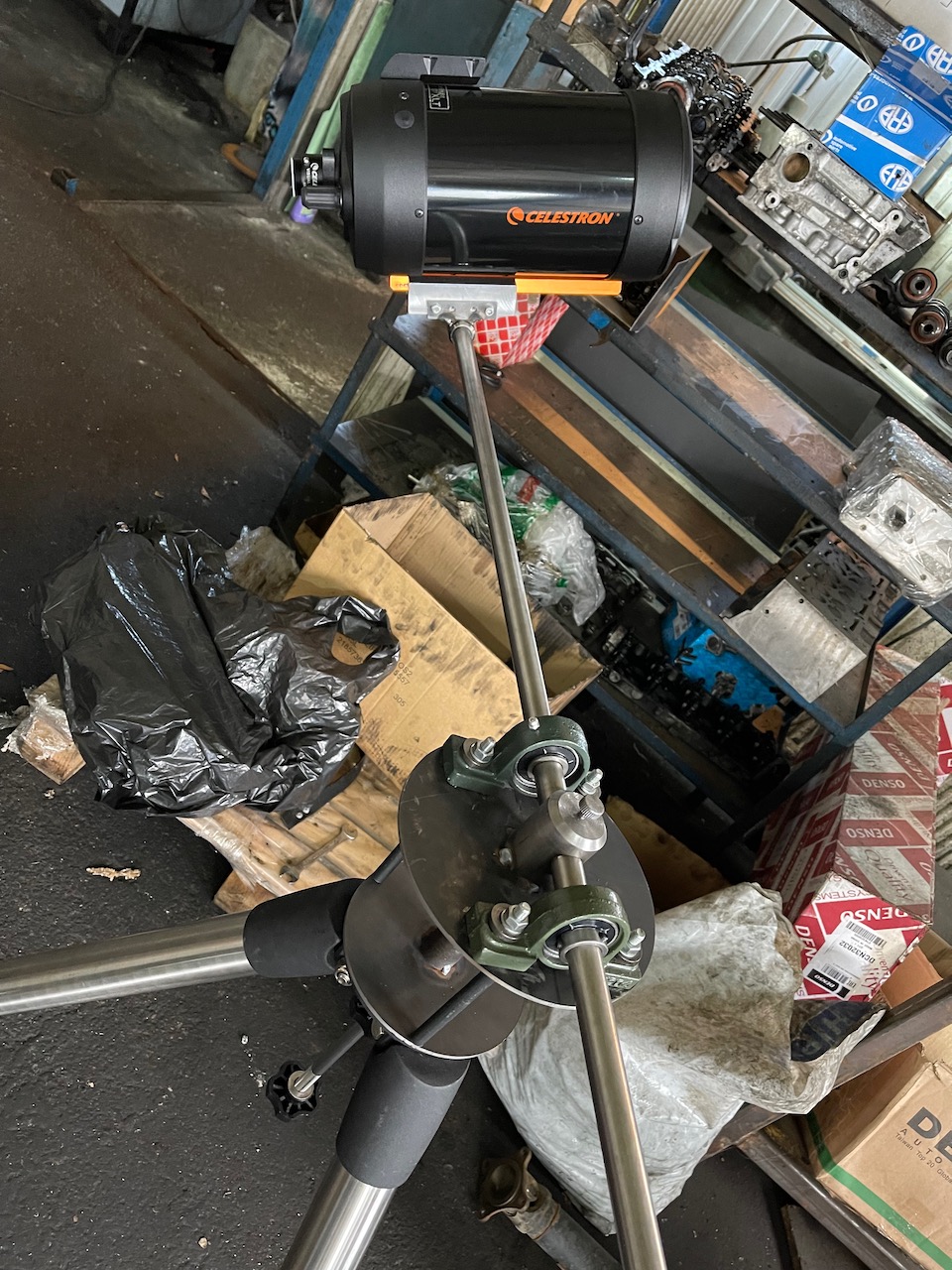

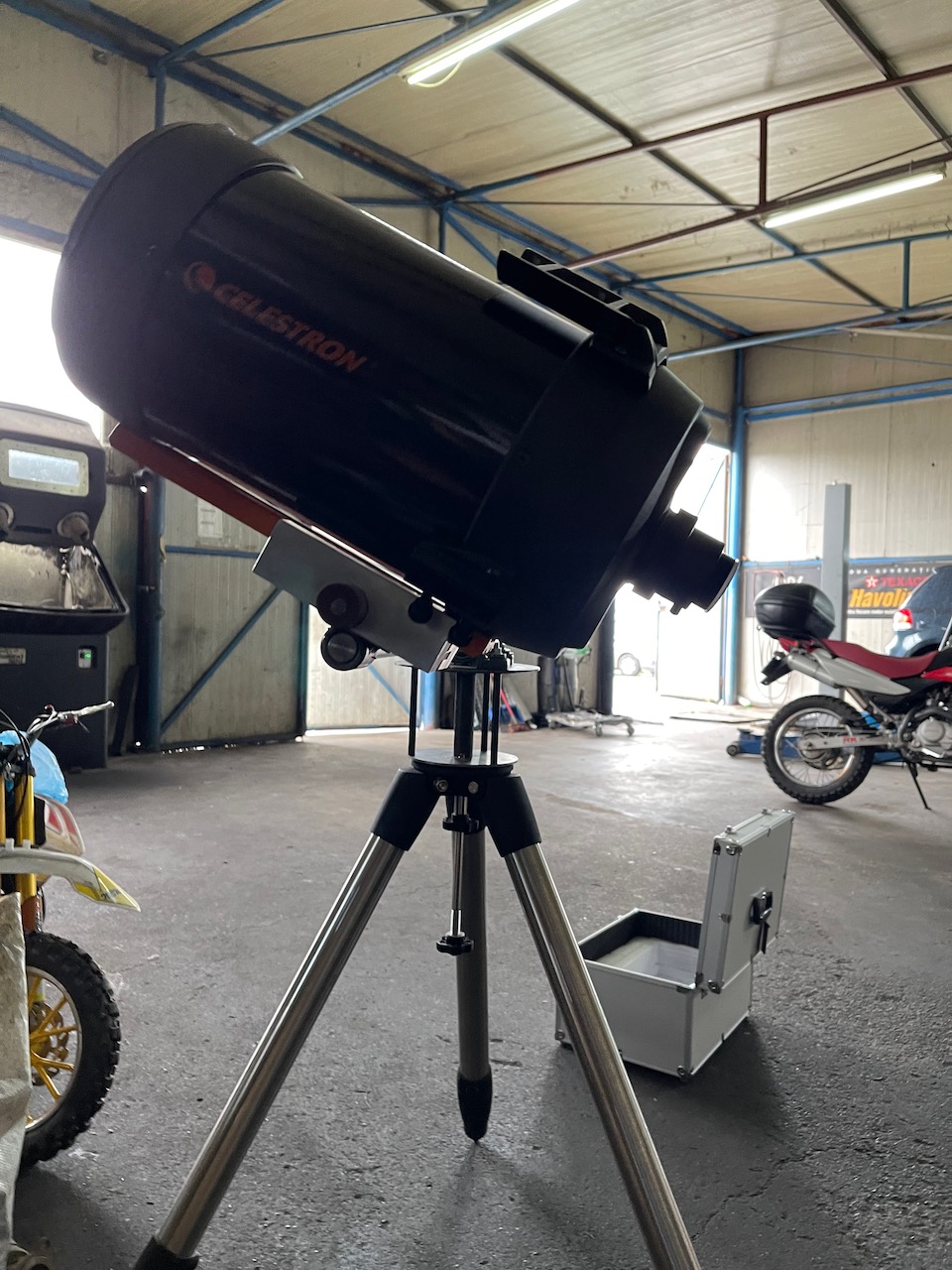

aproape gata
telescopul o sa fie mult mai aproape de montura si o sa mai scurtez bara cand o sa testez cu Cape Newise. Momentan am testat rapid cu SCT-ul
Descriere: |
|
Marime fisier: |
322.83 kb |
Vizualizat: |
de 2034 ori |
|
Descriere: |
|
Marime fisier: |
423.41 kb |
Vizualizat: |
de 2034 ori |
|
Descriere: |
|
Marime fisier: |
498.28 kb |
Vizualizat: |
de 2034 ori |
|
|
|
Sus |
|
|
gpaunescu Membru
Data inscrierii: 01 Sep 2020 Mesaje: 740
Localitate: Popesti-Leordeni, Ilfov
|
Trimis: 10 Aug 2022 15:23 Download mesaj |
Titlul subiectului: |
|
|
|
Cred ca trebuie sa fie adaugate 2 contragreutati:
- una sub telescop, sa echilibreze telescopul cand se roteste in jurul acelei axe lungi. De asta ai putea sa scapi daca faci mecanismul de prindere, nu cum e acum pe axa, ci in continuarea axei (asa cum e in pozele de la Erwin)
- si alta, pentru siguranta, pe partea opusa a axei, fata de trepied. Asta poate e optionala, in functie de greutatea telescopului si stabilitatea trepiedului.
Spor la treaba.
_________________ Reflector: Celestron C6, TS-PHOTON 8" F4 Newton
Refractor: TS-Optics SD Apo 102 mm f/7, Omegon 90/500
Montura: iOptron GEM28, TS-Optics AZ5 Alt-azimuthal
APM Astro and Yachting 10x50 FMC
Gosky EagleView 10x42 ED
Bresser Pirsch 15x56 ED |
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 10 Aug 2022 16:37 Download mesaj |
Titlul subiectului: |
|
|
|

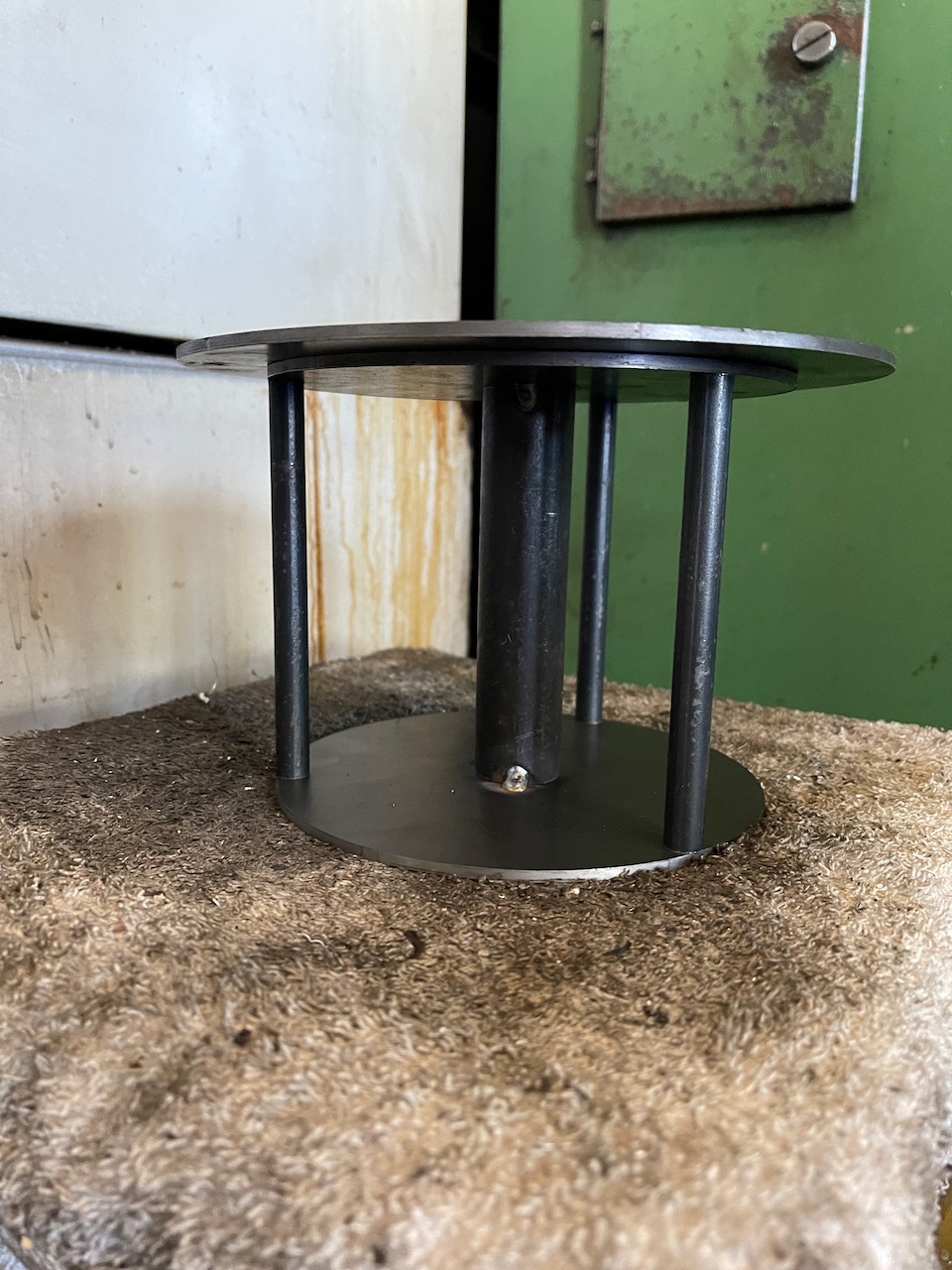

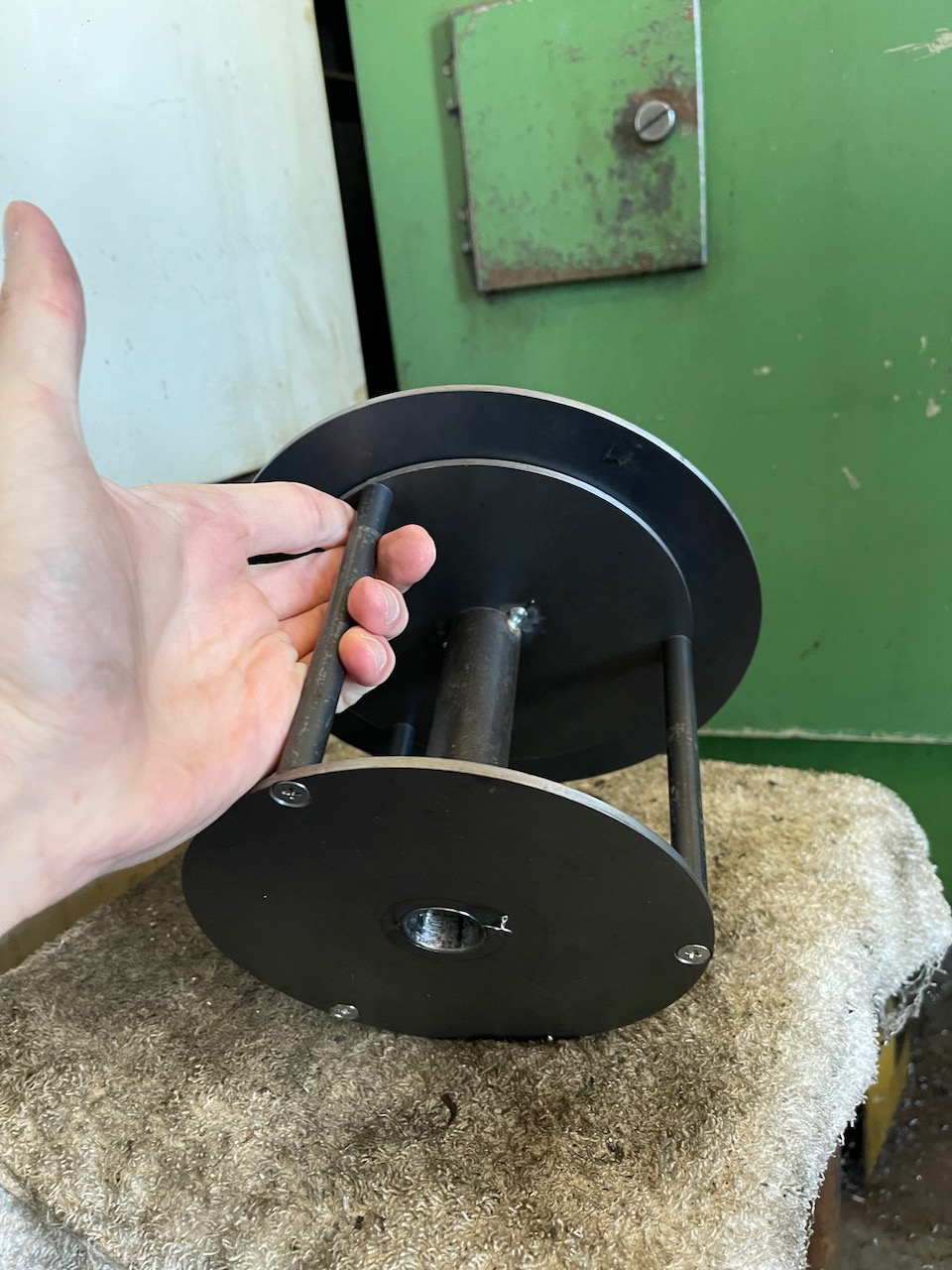

Salut. Da o sa mut prinderea pe lateral ca i-am spus strungarului ca a gresit cand a pus-o acolo ca nu pot sa-l balansez deloc. Bara o sa o scurtez si pun contragreutate.
gpaunescu a scris: | Cred ca trebuie sa fie adaugate 2 contragreutati:
- una sub telescop, sa echilibreze telescopul cand se roteste in jurul acelei axe lungi. De asta ai putea sa scapi daca faci mecanismul de prindere, nu cum e acum pe axa, ci in continuarea axei (asa cum e in pozele de la Erwin)
- si alta, pentru siguranta, pe partea opusa a axei, fata de trepied. Asta poate e optionala, in functie de greutatea telescopului si stabilitatea trepiedului.
Spor la treaba. |
Descriere: |
|
Marime fisier: |
222.52 kb |
Vizualizat: |
de 2003 ori |
|
Descriere: |
|
Marime fisier: |
378.25 kb |
Vizualizat: |
de 2003 ori |
|
Descriere: |
|
Marime fisier: |
424.13 kb |
Vizualizat: |
de 2003 ori |
|
Descriere: |
|
Marime fisier: |
408.07 kb |
Vizualizat: |
de 2003 ori |
|
|
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 11 Aug 2022 13:53 Download mesaj |
Titlul subiectului: |
|
|
|

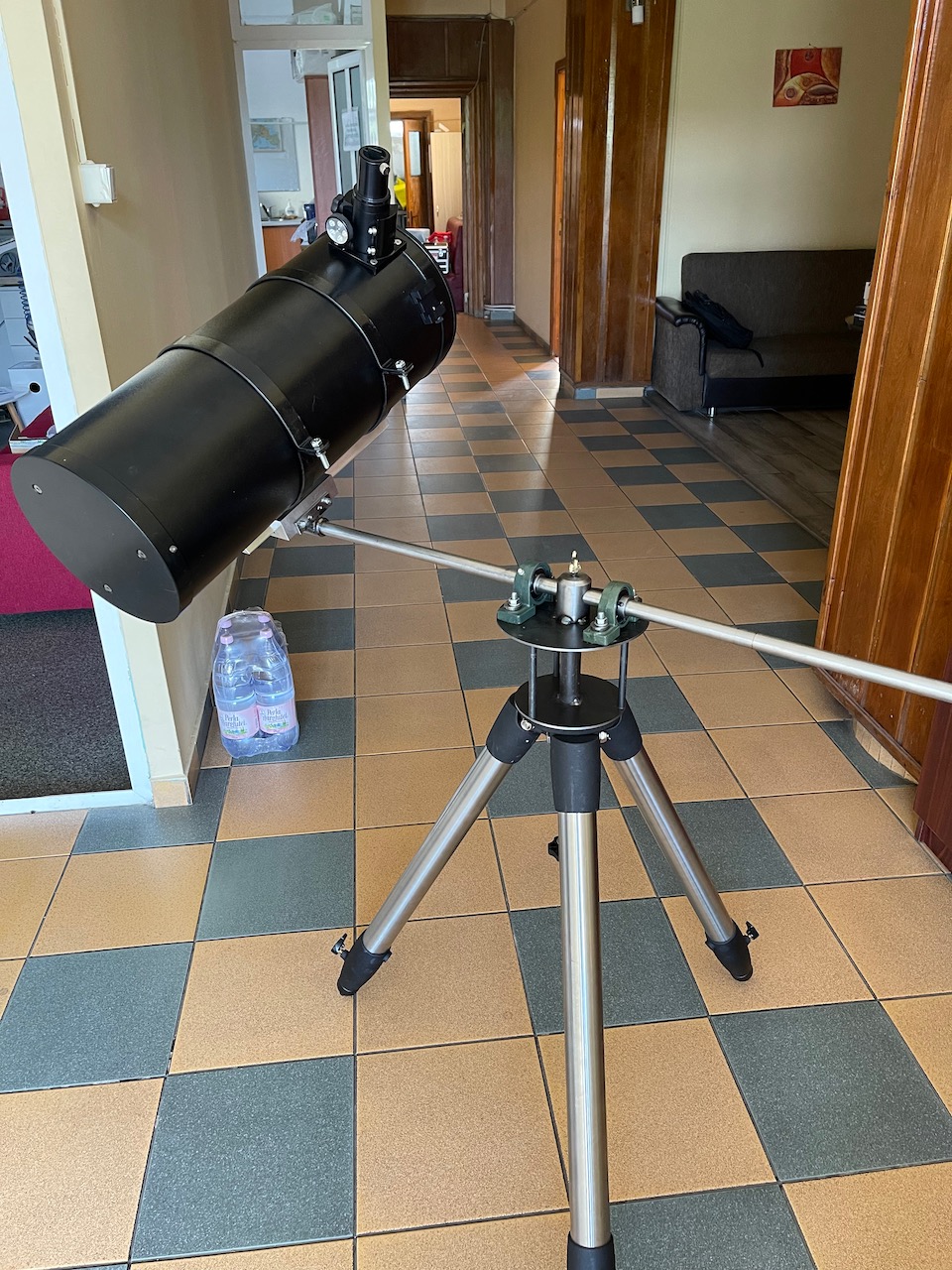

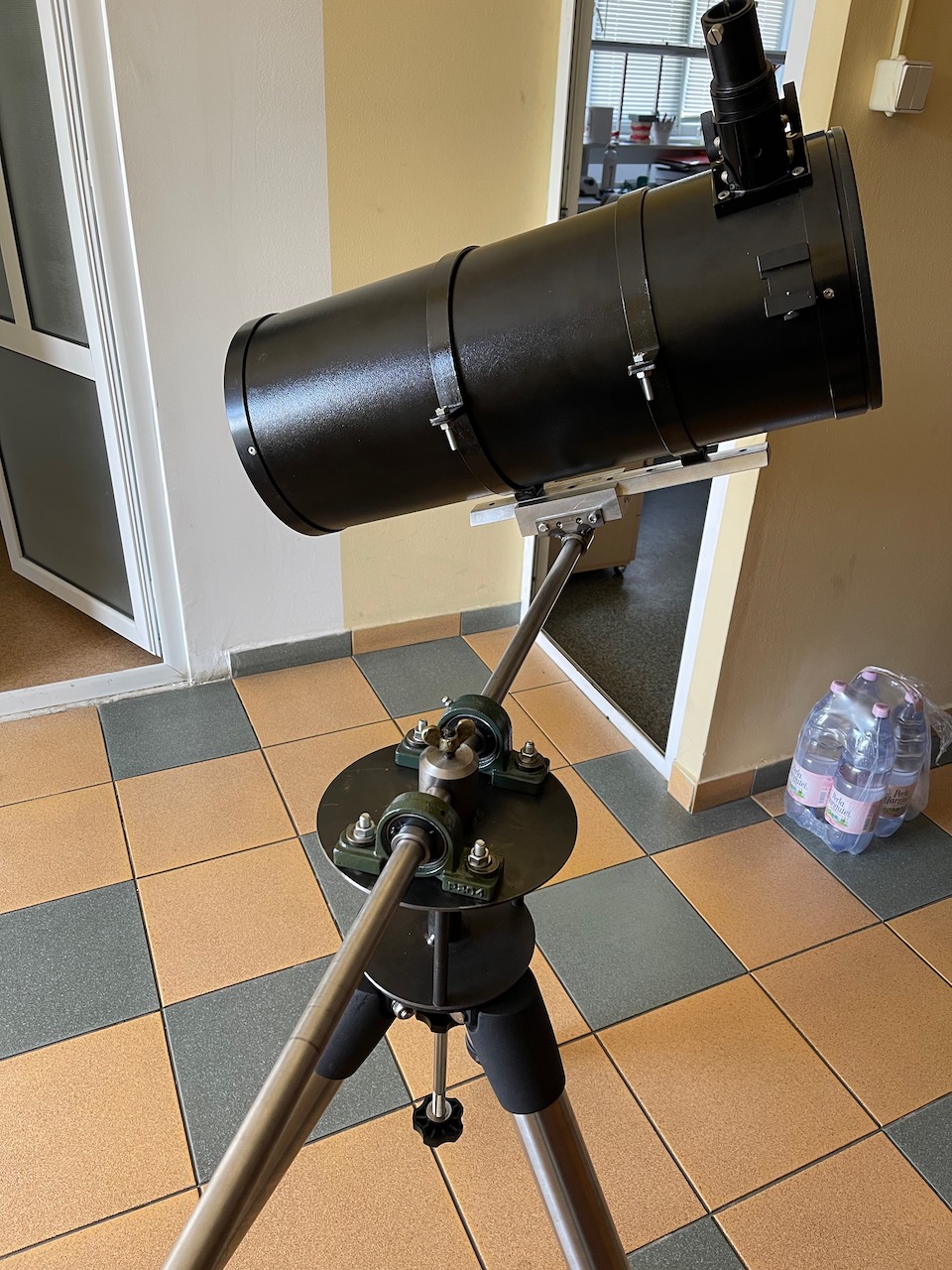

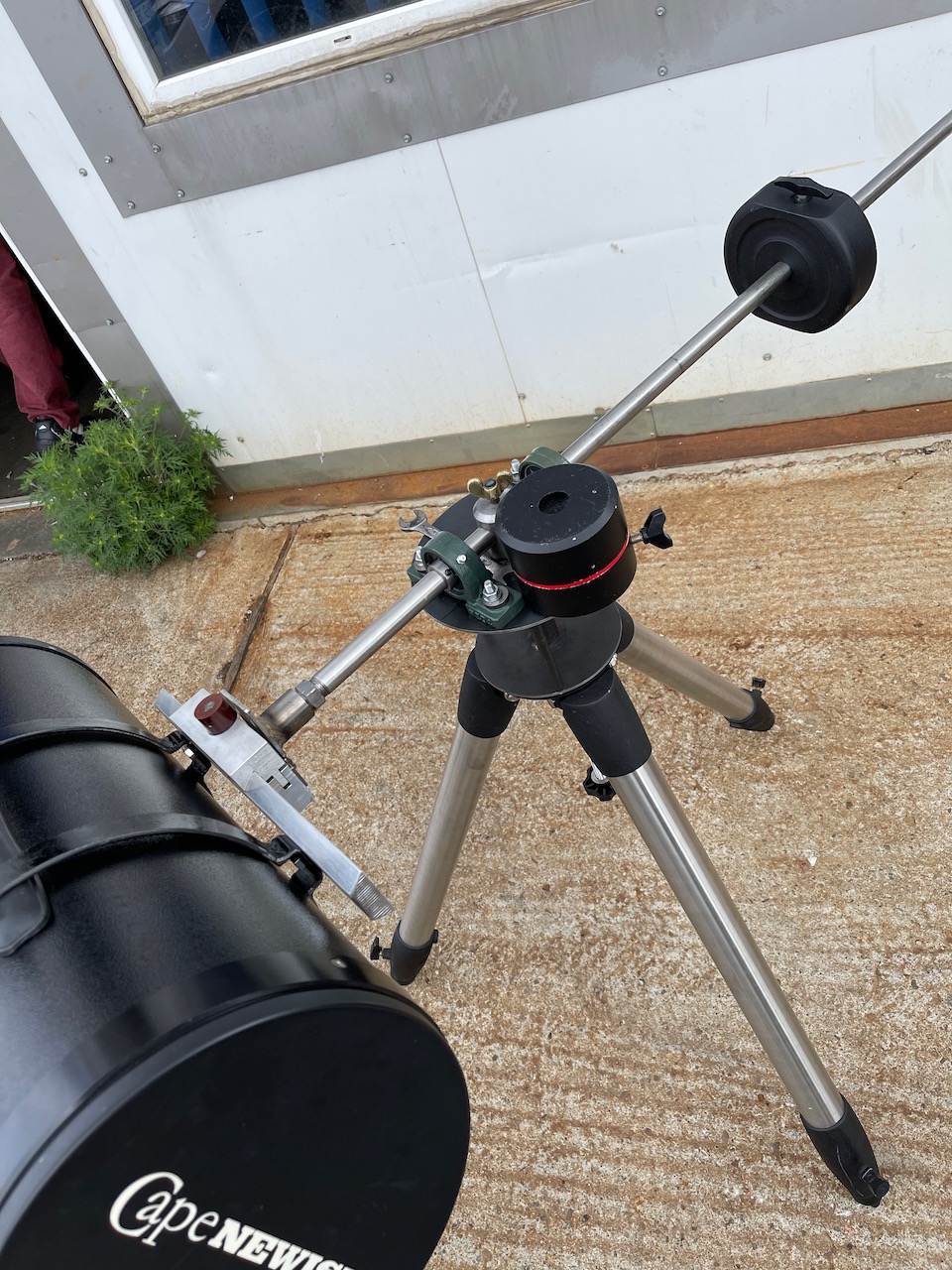

Am scurtat bara (am pozat inainte)
Am mutat prinderea acum totul este ok.
Descriere: |
|
Marime fisier: |
411.35 kb |
Vizualizat: |
de 1972 ori |
|
Descriere: |
|
Marime fisier: |
406.62 kb |
Vizualizat: |
de 1972 ori |
|
Descriere: |
|
Marime fisier: |
378.89 kb |
Vizualizat: |
de 1972 ori |
|
|
|
Sus |
|
|
gpaunescu Membru
Data inscrierii: 01 Sep 2020 Mesaje: 740
Localitate: Popesti-Leordeni, Ilfov
|
Trimis: 11 Aug 2022 14:01 Download mesaj |
Titlul subiectului: |
|
|
|
E putin cam departe telescopul fata de trepied.
Eu mai degraba as pune un pilon in capatul trepiedului ca sa fie putin mai inalt si sa nu atinga telescopul de picioarele trepiedului si as scurta la minimum axa orizontala. Ar fi mai stabil si mai usor de manevrat.
O singura intrebare: te-ai gandit si la un mecanism de urmarire, gen melc&roata melcata pe ambele axe?
Ar fi util.
_________________ Reflector: Celestron C6, TS-PHOTON 8" F4 Newton
Refractor: TS-Optics SD Apo 102 mm f/7, Omegon 90/500
Montura: iOptron GEM28, TS-Optics AZ5 Alt-azimuthal
APM Astro and Yachting 10x50 FMC
Gosky EagleView 10x42 ED
Bresser Pirsch 15x56 ED |
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 11 Aug 2022 14:24 Download mesaj |
Titlul subiectului: |
|
|
|
Salut
Da si chiar am lasat loc pentru AZ iar pentru ALT pun in mijloc unde am blocatorul.
Descriere: |
|
Marime fisier: |
307.67 kb |
Vizualizat: |
de 1959 ori |
|
Descriere: |
|
Marime fisier: |
285.41 kb |
Vizualizat: |
de 1959 ori |
|
|
|
Sus |
|
|
cigraphics Membru
Data inscrierii: 21 Oct 2010 Mesaje: 40
Localitate: Bucuresti
|
Trimis: 11 Aug 2022 14:28 Download mesaj |
Titlul subiectului: |
|
|
|
cat pentru inaltare as putea sa schimb cele 3 picioare si tubul central sa le fac mai lungi si asa rezolv problema sa nu mai atinga telescopul de picioare. si apoi pot sa mut telescopul la maxim
|
|
Sus |
|
|
gpaunescu Membru
Data inscrierii: 01 Sep 2020 Mesaje: 740
Localitate: Popesti-Leordeni, Ilfov
|
Trimis: 11 Aug 2022 14:49 Download mesaj |
Titlul subiectului: |
|
|
|
Da, e mai bine sa fie cat de aproape se poate axul vertical al trepiedului. Ofera mai multa stabilitate.
Si eu pun un Newton de 10kg pe un TS Optics AZ5. Fiind foarte aproape de axul vertical, nu am nevoie de contragreutate pe orizontala, in capatul opus de unde atasez telescopul.
