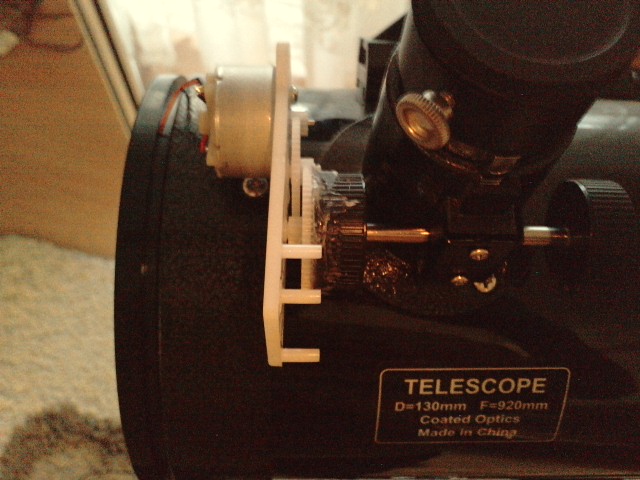

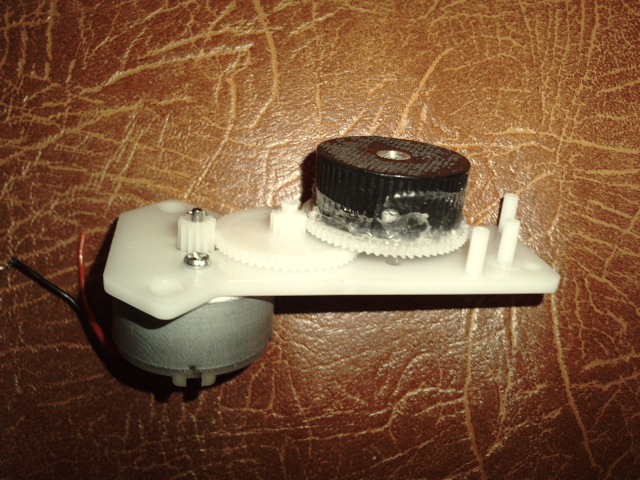

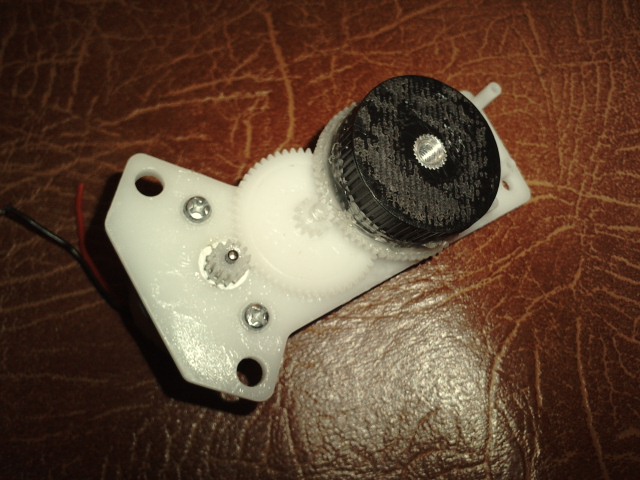

Salut!Dupa lunga inactivitate(in forum doar am fost absent telescopul nu s-a plictisit peste iarna )vin si eu cu o idee si o inventie.S-a terminat rezerva de la un aparat Glade(si rezervele sunt mai scumpe decat pachetul aparat+rezerva ....)si miam bagat si eu nasul in acest aparat.Ce am gasit acolo:un motoras destul de puternic nu am putut sa il opresc folosind mana,si 2 rotite care micsoreaza viteza dar cresc puterea motorului.Hmm bun ansamblul pt ceva greu de miscat.Am incercat sa il conectez la rotita dintata RA a ecuatorialei.Rezultat:se misca dar imi trebuie ceva mai bun pt ghidaj.Asa ca m-am gandit la eterna problema (cel putin a mea)a focalizarii de la distanta.Mai aveam o rotita de la un ax de focuser asa ca am lipit-o de cea mai inceata roata.Iata ce a iesit:
Daca imi puteti spune va rog o metoda electronica de a micsora viteza motorului dar nu si puterea....

[Erwin]

Se pare că ai un motoraş de curent continuu, aşa că vei avea nevoie de un circuit pwm (Pulse Width Modulation) prin care alimentezi motoraşul cu o tensiune în impulsuri dreptunghiulare a căror factor de umplere este variabil. Un circuit simplu poate fi realizat cu un 555 care formează impulsurile şi un tranzistor de putere care suportă curentul motoraşului. Pentru acţionarea monturii vei avea nevoie de un circuit mai sofisticat pentru că este necesară o precizie mult mai bună decât la focuser, bazat pe un oscilator cu cuarţ, iar comanda va fi în număr de impulsuri/minut.

[dyazzz]

Problema este ca eu nu am un 555.Ma gandeam...asta e circuitul pentru stepper motor?(sau asa cv)
Stii cumva in ce aparat pot gasi acest integrat?

[dyazzz]

Oscilator cu quartz....stai nu asta se gaseste in ceasurile electronice?Daca s-ar putea modifica intervalul intre "batai" ar putea merge....hmm si un tranzistor sa actioneze drept intrerupator.Oricum am gandit un circuit bazat pe un condensator si descarcarea lui.
Pentru a misca focuserul intr-o directie sau alta se folosesc cele 2 butoane de jos.Se tin apasate iar apoi se apasa intermitent butonul de sus(ma gandesc la niste butoane de mouse acelea au 2 pozitii)Cand butonul este deschis condensatorul se incarca(ma gandesc in limita de 10-1000uF)iar cand butonul este apasat se descarca prin motor miscandu-l.Rezistenta de 10Ohmi de langa condensator este pusa fara noima doar ca acest simulator ia condensatorul ca fiind unul ideal nu real deci ochiul nu are rezistenta.In realitate rezistenta aceea nu este neaparat necesara.Astept si alte sugestii.

[RobertG]

Salut,
Uite cum se controleaza un motor DC cu un E555:

http://www.nomad.ee/micros/pwm555.html

nu e o schema complicata si merita realizata. Motoarele stepper (pas cu pas) sunt cu totul altceva, sunt de doua tipuri, monopolare si bipolare, de regula cu sase, sau patru conexiuni. Acestea necesita comutarea infasurarilor intr-un mod corespunzator si necesita un circuit de comanda mai complicat, in sensul ca ai de ales intre a-l comanda dintr-un microcontroller preprogramat, sau din pc printr-o interfata adecvata si un soft. Eu zic sa optezi spre schema cu 555 din moment ce ai motorul DC adaptat la focuser, iar 555-ul e un circuit integrat banal.

http://www.adelaida.ro/advanced_search_res...=9&y=9

[dyazzz]

Da bine marog...multumesc pentru schema.Stii cumva daca exista vreun aparat de la care pot lua un 555?Vroiam sa il fac din ceva ce am nu cumparat.

[Erwin]

Circuitul este suficient de ieftin ca să ţi-l permiţi. Găseşti la magazinele de piese electronice tot ce ai nevoie pentru realizare, respectiv plăcuţe mici de cablaj gata găurite, cu trasee configurabile prin lipirea punţilor, rezistenţe, condensatoare, potenţiometre şi cutiuţă. Nu te bloca în RRR! Vorbesc din experienţă!

[dyazzz]

Ca sa gasesc asa ceva intr-un magazin trebuie sa calatoresc pana la Bucuresti si din pacate nu am inca permis.Experienta e totul.Am realizat si eu niste circuite de amplificator dar nu am dat prin cutia mea cu piese de niciun 555.

[Erwin]

Majoritatea site-urilor au magazine online şi poţi comanda piesele prin poştă cu ramburs, nu este nicio problemă. Circuitul respectiv costă sub 2 lei, faci şi tu economie la suc cateva zile şi ai banii necesari pentru toate piesele.

[dyazzz]

Nu e problema de bani da parintii nu prea sunt de acord cu nimic din ce fac eu sunt un pic anti astronomie cica imi pierd timpul.2 intrebari am daca tot am deschis discutia aici:
1.Ce piese sunt tuburile acelea mici argintii cu 2 picioruse(nu ma refer la condensatori).Pe placa sunt notate cu X sau Y si au dedesubt un numar de Hz
2.Credeti ca o camera web HD se renteaza pt astrofoto macar planetar?
Multumesc anticipat.

[Erwin]

1.Probabil te referi la cuarţ. Frecvenţa de rezonanţă principală a cuarţului este trecută în Hz sau Mhz.

Oscilator cu quartz

2. Sunt unele camere care ar merge, condiţia este ca senzorul să aibe rezoluţia nativă mai mare şi să fie suficient de sensibile, iar chip-ul să permită reglajele necesare pentru captură astro. Problema este că pe piaţă au apărut o mulţime de camere CMOS HD care obţin rezoluţia respectivă prin interpolare şi nu sunt de fapt HD. Nu poţi obţine cu ele mai mult decât cu o cameră CCD foto tip săpunieră, prin ocular.

[dyazzz]

Doamne daca as gasi pe undeva un SPC900N da nu gasesc nici pe unde.Am cautat si pe magazine online,NIMIC.De aia vroiam sa iau HD e singura posibilitate mai buna decat un CMOS de 0,2 MP.Desi eticheta minte.SPCul era mai bun pt ca se putea adapta si pentru expunere lunga in caz ca o sa achizitionez o montura cu ghidaj(da doamne sa fie un Cassegrain Celestron C8 cu GEM sau macar un Meade LX acolo (lol)) si cel putin stiu ca este folosita de multi astronomi amatori.Pozele facute cu acest Philips sunt uimitoare de-a dreptul.
Aaa inca ceva:ce este aceea o camera CCD tip sapuniera?(lol)
Multumesc !
Rigel

[dyazzz]

Bun.Am facut rost de 555N.Dar unchiul meu (de la care am luat acest integrat) mia spus ca s-ar putea sa nu mearga si cea mai buna cale este sa modific partea mecanica.Asa ceva mi-este mai greu decat partea electronica.Oricum o sa incerc si revin cu informatii ca sa poata si ceilalti sa faca asa
