platforma ecuatoriala cu autoguiding


Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
florin_astro
Membru
Membru


Data inscrierii: 01 Oct 2006
Mesaje: 261



Localitate: Tg.Mures, Romania

MesajTrimis: 20 Dec 2010 20:38 Download mesaj
Titlul subiectului: platforma ecuatoriala cu autoguiding
Raspunde cu citat (quote)

Ideea platformei ecuatoriale mi-a venit undeva prin anul 2004, cand am construit prima varianta, care mi-a si deschis apetitul pentru astrofotografie. Initial, pentru urmarirea miscarii sferei ceresti foloseam un mecanism primitiv realizat cu o tija filetata, miscata manual prin cronometrare. Cu toate neajunsurile ei am reusit sa fotografiez planetele mai stralucitoare si cateva stele folosind o camera web alb-negru.
In anul 2005 am reusit sa motorizez platforma, folosind un motoras de curent continuu. Din pacate, circuitul simplu, fara sistem de feedback nu facea fata cerintelor exigente impuse de astrofotografiile cu pretentii, fapt care m-a determinat sa abandonez de cateva ori ideea platformei.
Dupa mai multe incursiuni si sute de articole citite, m-am hotarat sa fac o schimbare majora a designului platformei, luand ca model, varianta construita de Tom Osypowski de pe site-ul http://www.equatorialplatforms.com/ , mai precis modelul de lemn, varianta compacta. De data aceasta am realizat un circuit ce comanda un motoras pas cu pas, care prin prin intermediul unui sistem de reductie punea in miscare platforma. La momentul respectiv, erorile de ghidaj nu erau o problema, deoarece camera folosita imi permitea sa expun maxim 15 secunde, timp in care stelele ramaneau punctiforme. Problema a intervenit in momentul in care am achizitionat un DSLR, ce imi permitea expuneri mai lungi. De asemenea exigentele au crescut, iar platforma nu reusea sa ma mai impresioneze. In anul 2008 am construit un mecanism de corectare a erorilor de ghidaj pe declinatie, fapt care mi-a permis sa trec la fotografia ghidata manual. Am facut cateva experimente foto, insa nu eram foarte multumit de rezultate, mai ales ca trebuia sa stau minute bune la ocularul cu reticul, timp pretios pe care l-as fi putut folosi pentru observatii vizuale.
La sugestia unui coleg de pe forum, Mitu Catalin, care mi-a si pus la dispozitie planurile, am trecut la realizarea unui sistem de autoguiding.

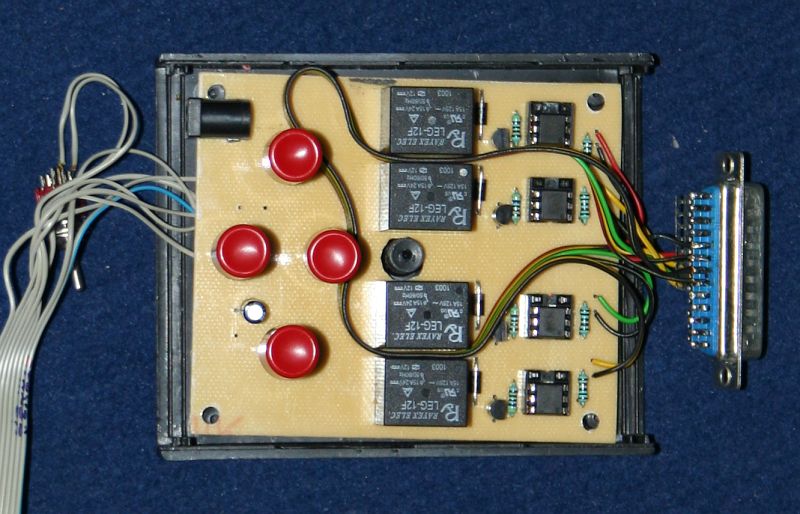

Pe scurt, folosind softul GuideDog, prin intermediul unui circuit optocuplor, calculatorul trimite comenzi pentru a deschide sau inchide contactele a 4 relee, legate in paralel cu butoanele de corectie pentru ascensie, respectiv declinatie, pe baza imaginilor furnizate de un webcam. Primele experimente le-am realizat in data de 19.12.2010 folosind un DSLR montat in focarul unei lunete ED cu distanta focala de 420mm, montata "calare" pe un telescop Dobson de 25cm in care se gasea camera web. Tot ansamblul, de aprox. 30kg a fost pus pe platforma ecuatoriala. Am ales expunerea de aprox. 2 minute (ISO200), deoarece la o expunere mai mare, fundalul devenea supraexpus. Am realizat cateva imagini cu sistemul de autoguiding activ, respectiv oprit, iar rezultatele vorbesc de la sine.
Spre deosebire de o montura ecuatoriala clasica, platforma are dezavantajul ca permite urmarirea sferei ceresti pentru un timp limitat, ce nu poate depasi 40-50 de minute, insa cu sistemul de autoguiding, se pot obtine rezultate bune, cu stele punctiforme, in tot acest interval de timp. Fotografiile se pot relua dupa ce platforma este "resetata". Daca se fotografiaza printr-o luneta, ce nu prezinta artefacte precum spikurile, atunci imaginile se pot suprapune in softuri ce stiu sa roteasca imaginile folosind ca reper stele dintr-o imagine tipar.
Singura problema de care m-am lovit pana in prezent este alimentarea laptopului. Pe balcon, unde a avut loc primul experiment, nu a fost o problema, deoarece reteaua era la indemana, dar ma gandesc ca pe "teren" nu va fi la fel de usor. Voi ce metode folositi pentru alimentarea laptopurilor cand va deplasati la cer negru, tinand cont ca un laptop cu acumulatorul "obosit" nu tine mai mult de 30-40 de minute?
Numai bine!



 Descriere:
 Marime fisier:  68.94 kb
 Vizualizat:  de 4965 ori




 Descriere:
 Marime fisier:  71.26 kb
 Vizualizat:  de 4965 ori




 Descriere:
 Marime fisier:  99.77 kb
 Vizualizat:  de 4965 ori




autoguider.pdf
 Descriere:

Descarcare
 Nume fisier:  autoguider.pdf
 Marime fisier:  15.25 kb
 Descarcat:  de 284 ori

Sus
catalin dumitru
Membru
Membru


Data inscrierii: 22 Iul 2010
Mesaje: 2945

Motto: telescopul scuza mijloacele

Localitate: Shatra Neamtz

MesajTrimis: 21 Dec 2010 11:24 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Salut. Desi nu ma ocup de astrofoto , in mod sigur un invertor DC\DC alimentat de la bateria auto , este cea mai buna solutie. Ar trebui sa se gaseasca asa ceva in comert. Daca esti bunicel in electronica poti sa-ti construiesti singur unul dar nu stiu daca merita efortul.
Sus
Stanescu Octavian
Membru
Membru


Data inscrierii: 02 Apr 2006
Mesaje: 3668



Localitate: Timisoara

MesajTrimis: 21 Dec 2010 12:19 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari pentru platforma autoghidata Wink . pentru laptop am reusit o autonomie de cel putin 10 ore alimentand de la 12v cu bat auto 45Ah prin intermediul unui convertizor 12/ 19v achizitionat de la Vitacom e de 120W are randament excelent ramane rece si e mic cat o sapuniera.
Sus
florin_astro
Membru
Membru


Data inscrierii: 01 Oct 2006
Mesaje: 261



Localitate: Tg.Mures, Romania

MesajTrimis: 21 Dec 2010 20:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc pentru sfaturi. O sa primesc de la un prieten un adaptor DC-DC 12-20V (alimentatorul laptoptului scoate 20V la 3,5A) si o sa folosesc un acumulator de 12V cu amperaj mai mare, probabil cel de la masina.
Numai bine!
Sus
Laurentiu
Membru
Membru


Data inscrierii: 30 Apr 2005
Mesaje: 2536

Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever

Localitate: Timisoara

MesajTrimis: 30 Dec 2010 21:19 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Stanescu Octavian a scris:
Felicitari pentru platforma autoghidata Wink . pentru laptop am reusit o autonomie de cel putin 10 ore alimentand de la 12v cu bat auto 45Ah prin intermediul unui convertizor 12/ 19v achizitionat de la Vitacom e de 120W are randament excelent ramane rece si e mic cat o sapuniera.


De tinut minte Exclamation

Ce parere aveti despre invertoarele 12/220 V ? merita banii sa, de fapt, disipa mult curent sub forma de caldura ?

_________________
Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein)
Sus
CristiB
Membru
Membru


Data inscrierii: 19 Mar 2008
Mesaje: 1845




MesajTrimis: 30 Dec 2010 21:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Laurentiu a scris:

Ce parere aveti despre invertoarele 12/220 V ? merita banii sa, de fapt, disipa mult curent sub forma de caldura ?


Eu mi-am luat, si de cand il folosesc nu s-a incalzit niciodata, chiar eram curios de asta si puneam tot timpul mana pe el. Insa rece tot timpul. Are ventilator de racire ca la unitatile de calculatoare, bine ceva mai mic, are avertivare sonora pt orice problema, merge 3 ore fara sa pornesti masina, cand bateria masinii ajunge la un voltaj critic te anunta sonor si pornesti masina. Singurul risc e sa te autocurentezi. Nu am reusit pana acum ceea ce-mi doresc si in continuare! Very Happy E drept ca l-am cumparat pe cel mai mare, pot sa-mi iau in masina toate electrocasnicele.
Sus
psemil
Membru
Membru


Data inscrierii: 16 Aug 2010
Mesaje: 888




MesajTrimis: 15 Ian 2011 17:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eu am folosit in vara trecuta pe Semenic si pe Muntele Mic un invertor 12-220v. Al meu se cam incalzea asa ca i-am montat eu ventilator...
Insa laptopul a mers continuu fara probleme pana dimineata. Montura era alimentata atunci de la baterii.
Sus
Laurentiu
Membru
Membru


Data inscrierii: 30 Apr 2005
Mesaje: 2536

Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever

Localitate: Timisoara

MesajTrimis: 15 Ian 2011 17:43 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

@Psemil: si zici ca ai putut, dimineata, sa pornesti si masina ? Smile
_________________
Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein)
Sus
psemil
Membru
Membru


Data inscrierii: 16 Aug 2010
Mesaje: 888




MesajTrimis: 15 Ian 2011 18:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

cred ca pe parcursul noptii am pornit odata masina vreo 10 minute (oricum vara noptile sunt mai scurte).
