Ceea ce demonstrează că se poate face optică şi cu materiale obişnuite!

Într-adevăr, CD-ul de protecţie este cu mult mai transparent decât folia de la LCD, şi îmi amintesc că am citit pe undeva că poate fi folosit ca reţea Ronchi, în aplicaţii în care nu contează că şanţurile sunt circulare.

Am o mulţime de unităţi CD-ROM vechi, am încercat să recuperez un laser de la una defectă dar n-a funcţionat, o să încerc să scot unul de la un CD-ROM funcţional. Nu am nici un DVD-writer, am citit că au laserele mai puternice. În interiorul subansamblului mai există nişte prisme care cred că sunt din sticlă optică, dar lentilele sunt din plastic şi nu au o mărire suficientă pentru un microscop.

[Stanescu Octavian]

Materiale obisnuite... Recuperate din "Zona" ramase de la Picnic la marginea drumului aduse de Stalker

[Erwin]

materialele astea au început să fie peste tot, prin calculatoare mai ales, şi calculatoarele prin toate aparatele...

[tamasflex]

[Erwin]

Mulţumesc, tamasflex! Deocamdată am folosit ocularul la lunetă, dar pot să-l montez la loc oricând, am scos doar tubul obiectivului care este culisant. Nu ştiu la ce altceva ar mai putea fi folosit în afară de ce spuneaţi dvs.

[Erwin]

componente din pickup-ul CD-ROM:


lentila mică (subansamblul cu bobine) are F=2,5 mm iar cea mare are F=10 mm, alăturat se văd o oglindă plană cu reflecţie parţială, o lamelă de sticlă şi un filtru de la laser

în subansamblu se mai găsesc 2 magneţi mici dar foarte puternici

[Erwin]

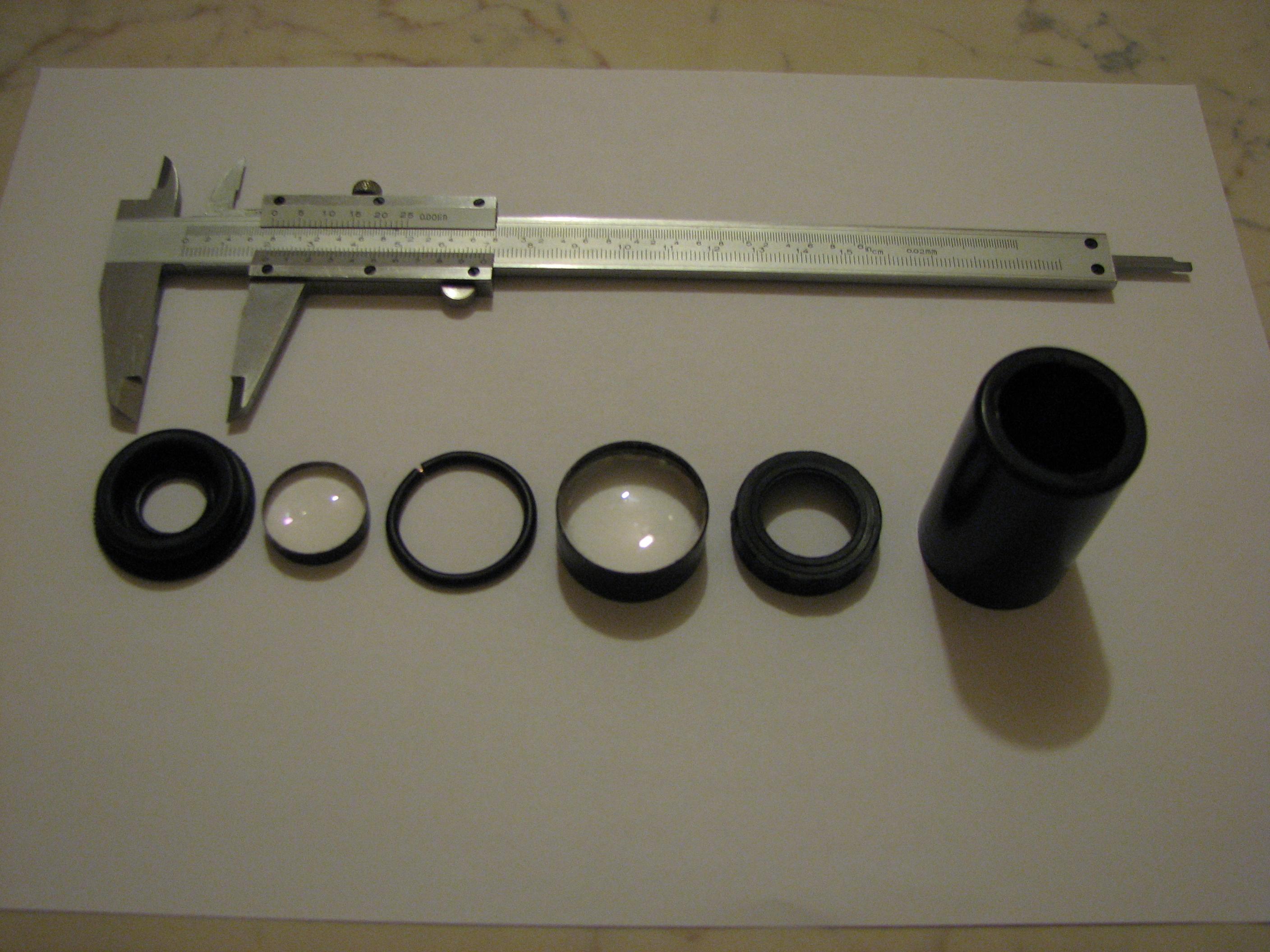

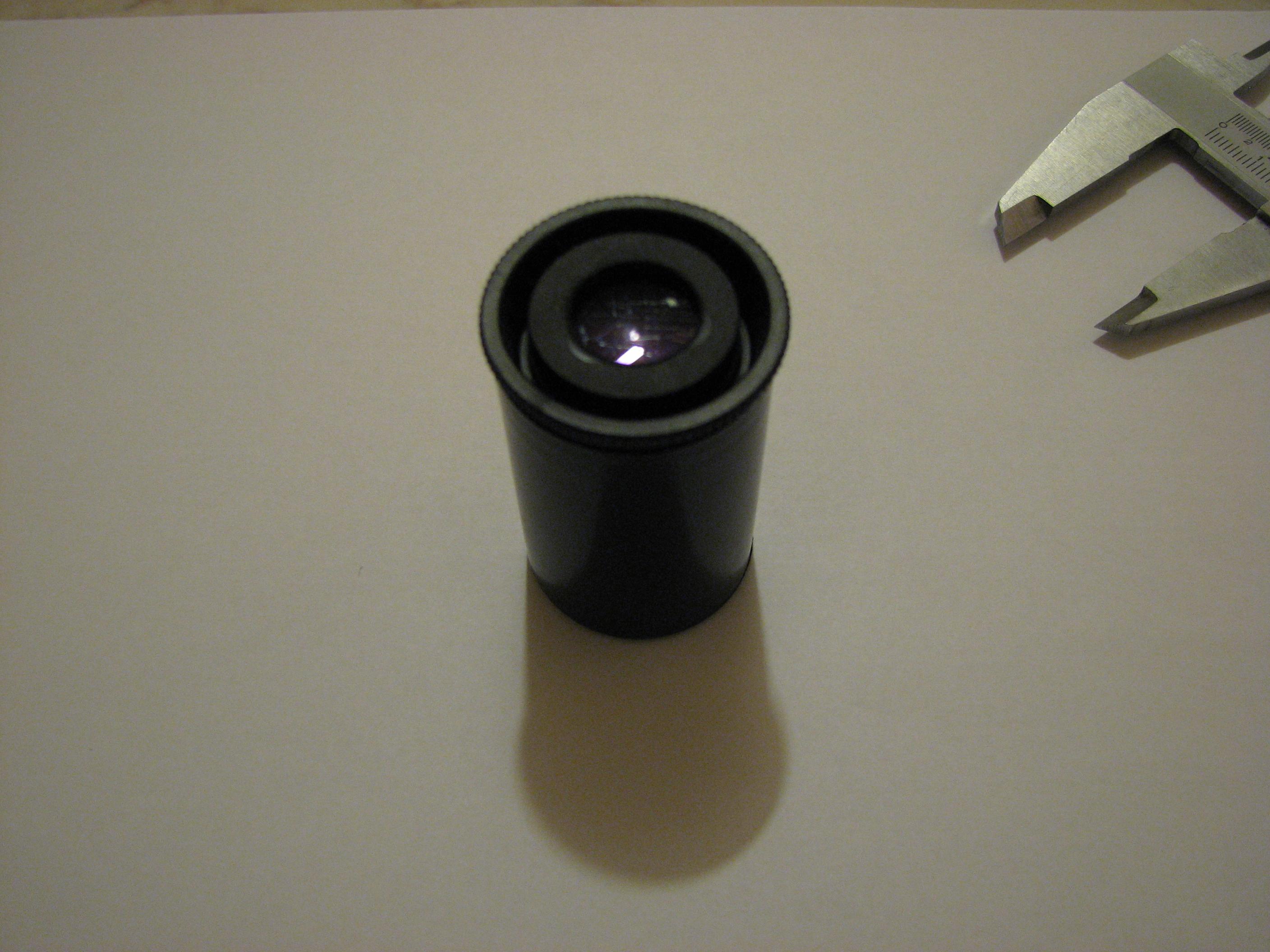

Am refăcut un ocular construit mai demult şi care nu avea rezultate prea bune, de data asta folosind o cutie de film foto. In prima imagine se văd piesele componente: capacul cutiei in care am decupat cu un compas ascutit orificiul pentru ochi, lentila de ochi (F1=65 mm), inel distanţier 3mm, lentila de câmp (F2=100mm), diafragma de câmp formată dintr-un căpăcel (de la obiectivele camerelor de supraveghere) şi cutia în care am practicat o deschidere in fundul cutiei. Arcul care menţine lentilele presate (nu se vede în poză) l-am introdus primul în cutie, apoi diafragma, lentila de câmp, distanţierul. Lentila de ochi s-a potrivit în capac aşa că am presat-o puţin şi închizând cutia ansamblul e gata (imaginea a doua). Lentilele sunt dublete acromate, găsite în piaţă. După un calcul aproximativ (nu am putut măsura exact distanţele focale) rezultă focala ocularului de 43 mm.

Foc=(F1xF2)/(F1+F2-d)

unde:
F1=focala lentilei de ochi
F2=focala lentilei de camp
d=distanţa dintre lentile

[Mircea Pteancu]

Excelenta constructie,cum a spus odata John Dobson ''ceva in acest Univers a vrut ca acest (ocular) sa se nasca''. John a zis asta despre un telescop,nu ca de asemenea oculare ar fi strain...
Doua intrebari ,te rog
-''ma perche'' o diafragma asa de mica la lentile ,mai ales cea de camp, asa de mari
-in asezarea actuala cam cat este campul.Eu nu astept sa masor prin masuratori de timp pe stele ecuatoriale,compar ocularul nou cu unul vechi,de camp cunoscut.Ambele oculare alipite,cu lentilele de camp tinute spre mine.
Si eu am planuri cu doua lentile acromateD=25mm/ f1=100mm (obiectiv mini-binoclu) si d2=17mm/f2=30mm (din fotometru pt laborator medical),abia astept sa-mi spui ce calitate are imaginea.
Eu zic ca daca obtii calitate buna si un camp de min.30 grade,este OK.Mircea










0

[Erwin]

diafragma aşa de mică din faţa lentilelor de câmp care au diametrul de 28 mm are rolul de a elimina umbrele lăsate de balsamul de canada care pe margine 2-3 mm este dezlipit... Din cauza asta am refăcut ocularul, înainte fără diafragme imaginea era compromisă pe margine. Nu am apucat să măsor câmpul, cu siguranţă este acum mai mic, dar sper la o imagine mai clară. Deocamdată nu am un tub optic gata cu un obiectiv mai mare pentru a-l proba cum se cuvine, urmează în curând.

[Erwin]

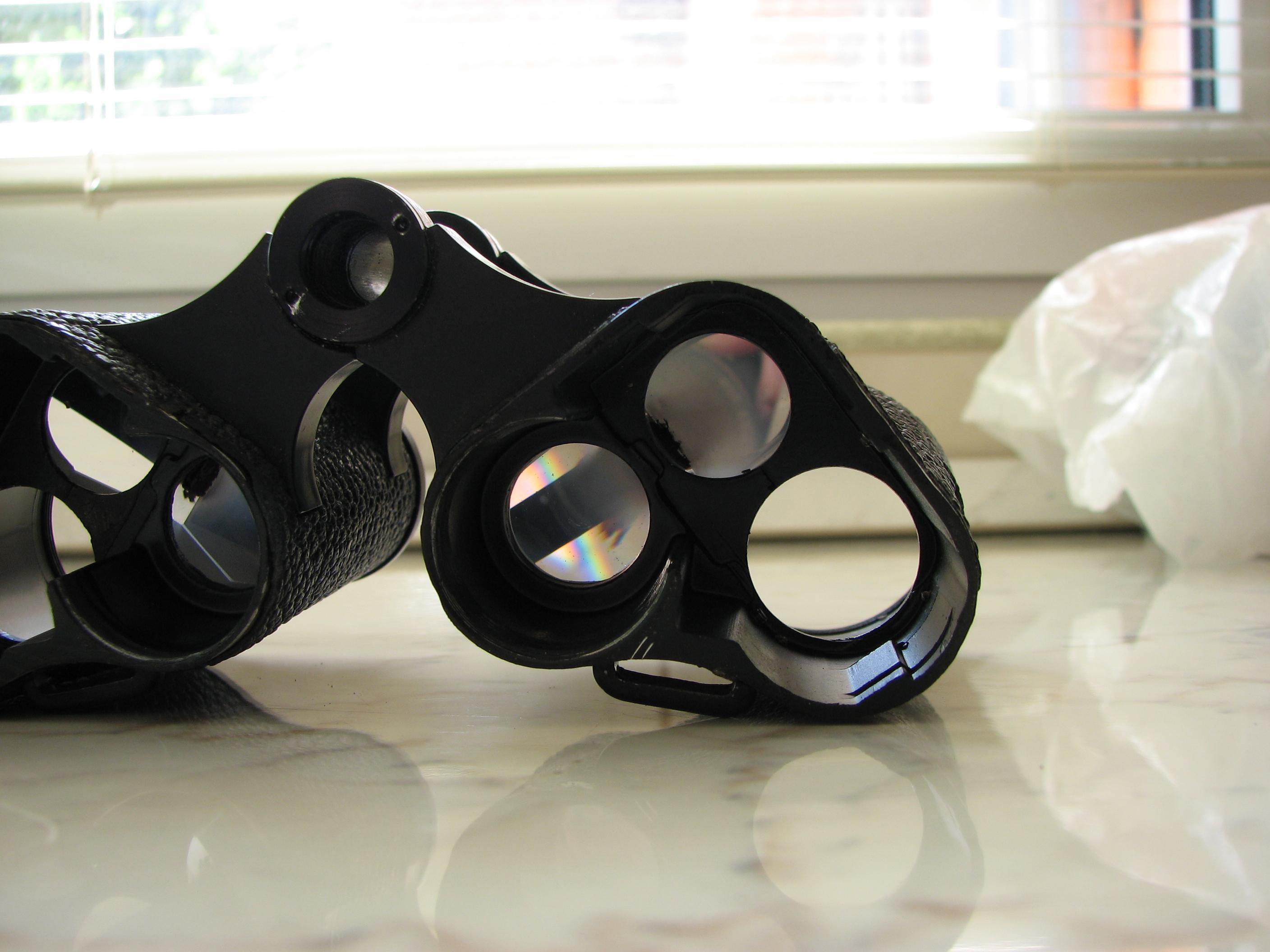

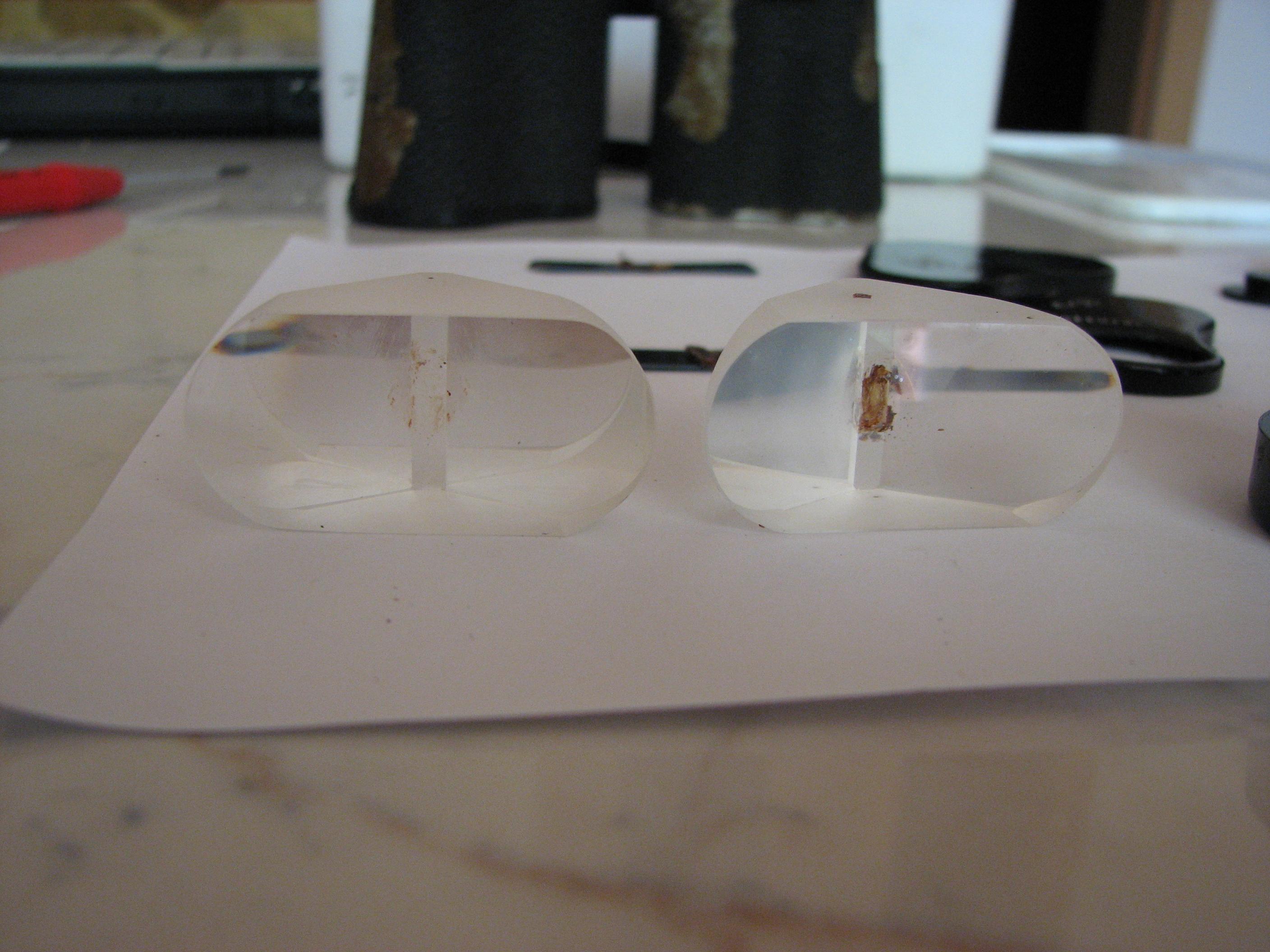

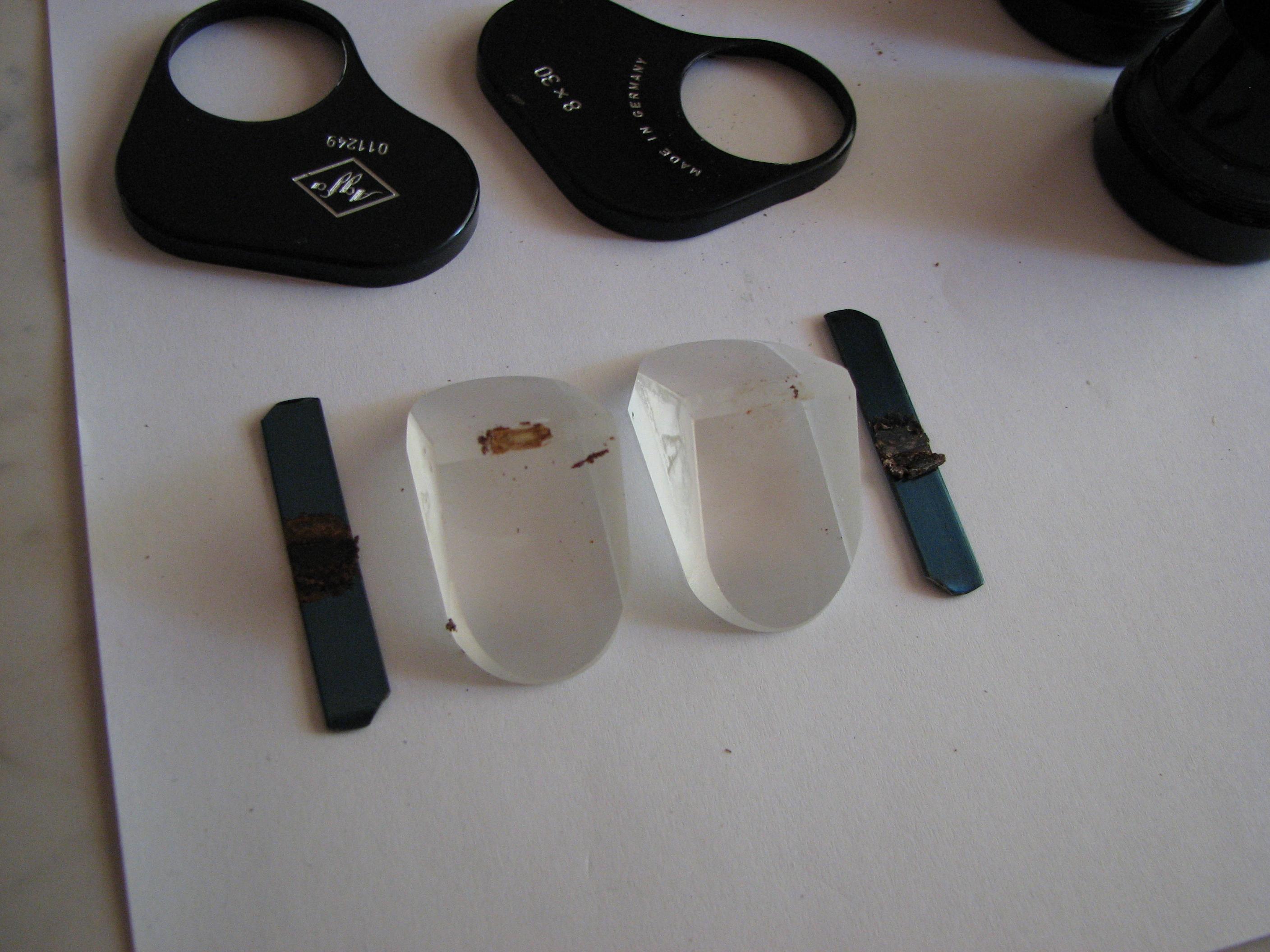

Am găsit la piaţa de vechituri un binoclu 8x30 fabricat de Agfa, dar nu m-am uitat prea bine la el şi acasă am constatat că are prismele foarte murdare. Fiind curios dacă pot scoate ceva din el, cel puţin să fac şcoală pe el, l-am demontat şi am găsit cauza: lamelele de oţel care presează prismele în locaşul lor au ruginit şi un strat subţire s-a depus pe faţete, ca şi când ar fi fost afumate. Am spălat cu apă şi săpun prismele, apoi cu apă şi detergent de geamuri, le-am lăsat un pic la înmuiat. Între timp am curăţat o parte din stratul de plastic de pe corp care se fărâmiţa. Presupun că binoclul a fost uitat pe-afară şi supus timp îndelungat intemperiilor. L-am remontat de probă şi imaginea s-a îmbunătăţit mult, dar acum este un pic decolimat. Intenţionez să-l desfac din nou, să curăţ bine corpul de tot plasticul rămas şi să-l imbrac in piele neagră, apoi prismele şi lentilele mai bine şi să încerc să le aşez cât mai aproape de poziţia originală.

[dragos.n]

Prismele par a fi in stare buna, dar e posibil sa ai nevoie de solutie de curatat sa scoti petele de rugina de pe ele.

Suruburile pentru colimare sunt, de obicei spre capatul dinspre oculare, dar o sa ai nevoie de un banc, sa stea fix cand faci colimarea.

[Erwin]

rugina a ieşit, l-am reasamblat şi l-am scos la observaţii. Corpul este din aliaj de aluminiu turnat, poziţia prismelor poate fi reglată axial cu câte un şurub la care nu am umblat, s-au aşezat frumos pe vechiul locaş, le-am aliniat aproximativ după urma rămasă de la şuruburile de reglaj. Partea proastă e că obiectivele şi ocularele au montura din plastic, unul din obiective s-a desfăcut mai greu şi au rămas semne. Totuşi, sunt mulţumit de imaginea pe cer pe care am văzut-o în seara asta, aşa că voi continua restaurarea lui.

[Erwin]

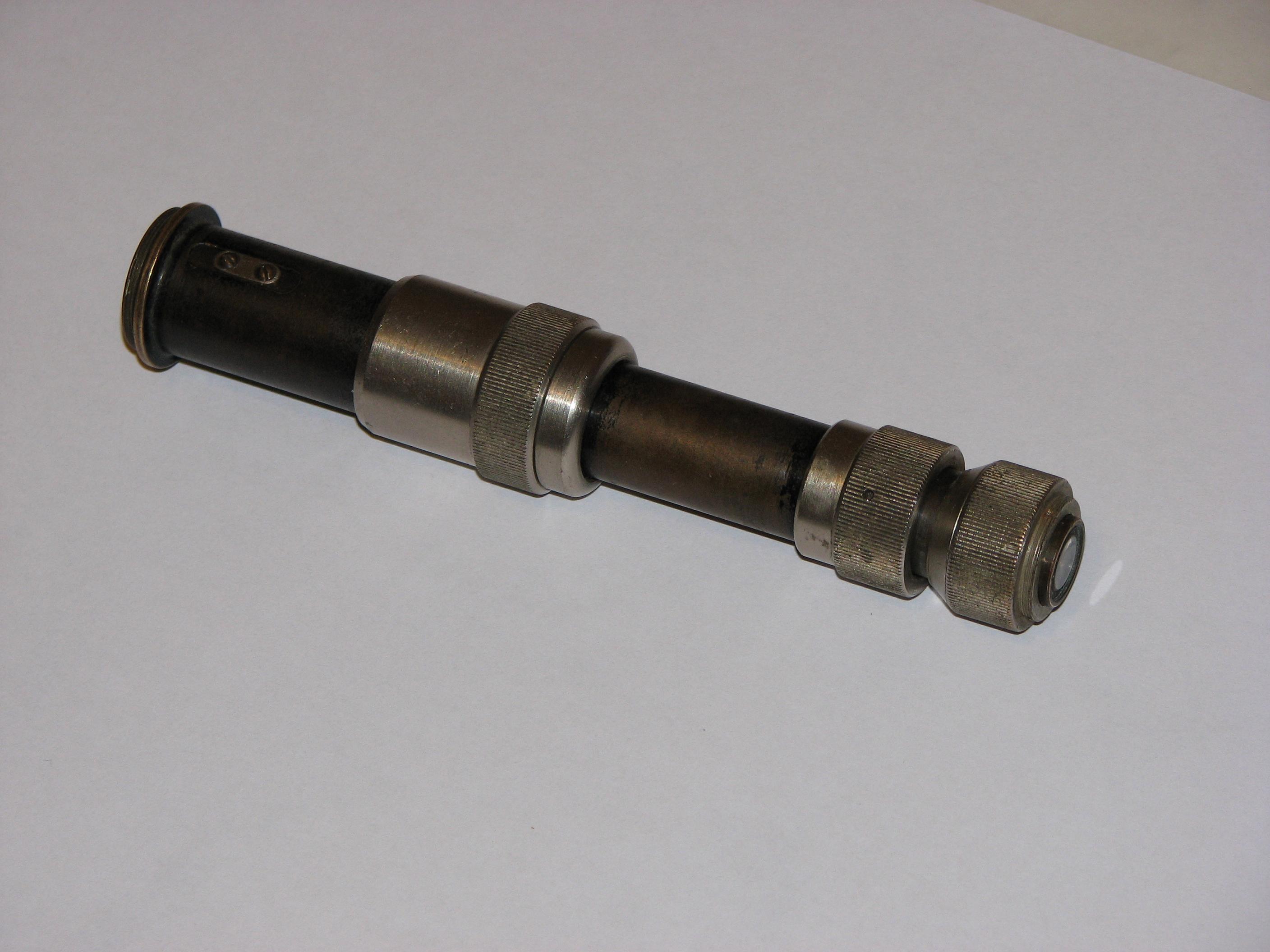

Încă o piesă de muzeu, descoperită în piaţa de vechituri, nu ştiu ce este, dar pare să fie tot un fel de lunetă de reglaj. Am desfăcut-o şi am curăţat-o un pic, am impresia că lipseşte ceva din interior, în tubul care ţine ocularul (se vede în dreapta imaginii) există un inel elastic şi în apropiere, amplasate la 120 grade, 3 şurubele, presupun că a fost acolo un reticol. Piesa randalinată din stânga are în interior un filet pătrat şi face ca tuburile să culiseze, la fel şi piesa de la ocular. Aşa cum este funcţionează ca un ocular, dar diametrul fiind mic se pierde multă lumină.

Cred că pe acelaşi sistem cu filet se poate realiza un focuser, adaptând cotele la un diametru mai mare.

[Erwin]

Am recuperat o lunetă de armă, Gamo 4x20 (un model ieftin), care a fost un pic brutalizată. Am găsit la obiectiv o singură lentilă, bănuiesc că au fost 2 şi una s-a spart, tubul a fost turtit în faţă şi sunt urme de desfacere pe inelul filetat. Am un dublet lipit puţin mai mare, 30x200, l-am încercat ţinut în mână şi imaginea este destul de bună, eye-relief-ul este mare. Aş vrea să fac din ea o lunetă căutătoare, are reticul la ocular, doar că acum câmpul este cam îngust. S-ar putea să crească dacă scot lentila inversoare? Încă nu ştiu cum se poate demonta.
