[Tavi F.]

Tot pentru o abscisa obiect la infinit sint corectate tripletele Taylor de proiectie. Vedeti Dodoc sau alte carti de optica straine (care includ simulari in softurile moderne).
Inclusiv testele practice pe care le-am facut la astfel de obiective confirma graficele simulate. Subcorectie in zona centrala pina spre raza de 70% si supracorectie marginala, care incheie bucla.

Problema e inerenta tripletului conceput din proiectare pentru unghiuri foarte mari (raportate la aplicatiile vizuale telescopice). Nu se poate obtine corectie mai buna cu un design Taylor (parametri impusi si sticlele uzulale acestui tip constructiv).

In urma cu citiva ani, obtinusem o imbunatatire considerabila a unui triplet IOR Epiclar 430/3.5 Din cite imi amintesc, prin micsoararea ambelor distante dintre lentile, intre 3..6 mm (nu mai am reteta precisa).
Se corecta zona centrala si se accentua rabaterea marginii, eliminata oricum prin diafragmare interna. Rezulta F/D=5.6 cu D=~76mm. Oferea imagini acceptabile (chiar bune) cu un ocular f6mm (72x).

[Nick_R7]

Nobody, multumesc ca m-ai lamurit la faza cu oglinda diagonala si prisma.

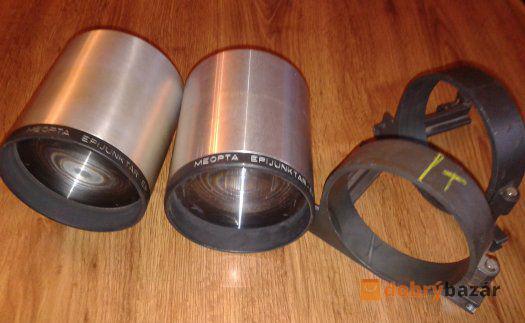

Am o poza cu obiectivul, insa nu e originalul, l-am gasit pe google images, oricum obiectivul arata exact la fel ca in poza.


Uite aici si un link, insa cum am mai spus sunt site-uri in alta limba.. slovaca cred: https://www.google.ro/search?q=meopta+epij...&dpr=1

[Nick_R7]

Tavi F, din toate cele care mi le-ai explicat tu, am reusit sa imi imaginez si sa imi dau seama c-am ce ai facut.. chiar daca sunt la inceput de optica si astronomie. Cred ca o sa incerc sa modific putin distanta dintre lentile, pana ce observ ca sunt ceva rezultate mai bune, insa pana atunci trebuie sa testez obiectivul sa vad pana la ce grosisment ajunge sa scoata imagini cat de cat clare ( as fi foarte fericit sa depaseasca 60x-70x ).

[Erwin]

O lunetă RFT poate fi făcută și nu ai nevoie de mai mult de 20X pentru DSO. S-ar putea să fie bun așa cum este, doar că ai nevoie de un ocular mult mai bine corectat și implicit, mai scump decât obiectivul... Ti-ar trebui un Erfle sau un Konig de binoclu militar dacă găsești să-l adaptezi, dacă nu îți permiți un Nagler, Panoptic sau Delos. Eu sunt mulțumit deocamdată de un Erfle militar de 30mm care dă imagini acceptabile cu luneta de 110 F/5,5.
