[auriga]

Salut, am luat un adaptor ca si acesta l-am legat astfel
alb (rxd) la pinul 2 db9
verde (txd) la pinul 3 db9
negru (gnd) la pinul 5 db9


desi driverul functioneaza ok conform windows (prolific) totusi eqdir-ul nu functioneaza, desi cu un alt adaptor usb-serial functioneaza ok.

o idee?

[nobody]

Asa l-ai legat direct la EQ6 ?
Acest adaptor scoate semnal TTL(5V) si el in sine este un EQDir.
Se poate lega direct la montura dar pe alti pini.

Configuratia pinilor care o dai este pentru port serial standard de PC care functioneaza la ±12V.

[auriga]

Nu, l-am legat la un eqdir (ce merge bine cu alt adaptor usb de vreo doi ani).
Modul de legare e bun, am re-verificat toate par ok totusi nu merge.
O sa iau alt adaptor cu mufa DB9 direct

[nobody]

Ah, nu are cum sa mearga asa.
EQDir face exact conversia de tensiune intre PC (RS-232 ±12V) si montura (TTL +5V).
Adaptorul in cauza scoate direct semnal TTL, exact ceea ce-i trebuie la montura.

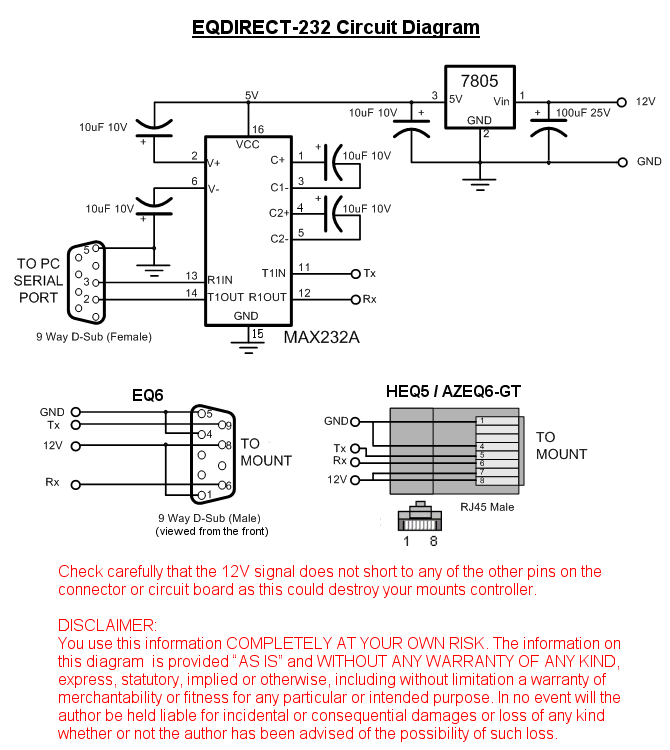

Daca vrei sa legi direct (doar asa poate sa functioneze), trebuie sa pui Tx de la adaptor la Rx de la montura (pin 6), Rx de la adaptor la Tx de la montura (pin 9) si masa comuna (gnd) la pinii 5 si 4 de la montura. Iar tensiunile de alimentare trebuie lasate neconectate !

[auriga]

Titlul topicului se refera la adaptorul USB-Serial nu la conectarea EQDIR -> montura.

Am legat bine pinii, cum rezulta si din schema data si de tine.

[nobody]

Scuze.

[Erwin]

A mai fost discutată problema asta mai demult, nu toate adaptoarele USB-serial funcționează nativ ci sunt emulate prin driverul de Windows. Numai un adaptor care merge și pe alte sisteme de operare, DOS, Linux etc merge sigur. Am avut problema asta la legarea caselor de marcat seriale la PC pe USB. Dacă îmi aduc bine aminte există un cablu NOKIA serial-USB care are incorporat chip-ul necesar, s-ar putea să meargă cu unul din ăla. Vorbește cu cmatei.

[auriga]

mai precis cele cu cip prolific pl2303, cum e si cazul meu.
Mai am unul ce functioneaza OK si cum inca nu pot folosi doua monturi deodata, problema nu e urgenta.

[nobody]

Imi cer scuze anticipat, nu ma pot abtine fara sa mai pun o diagrama.

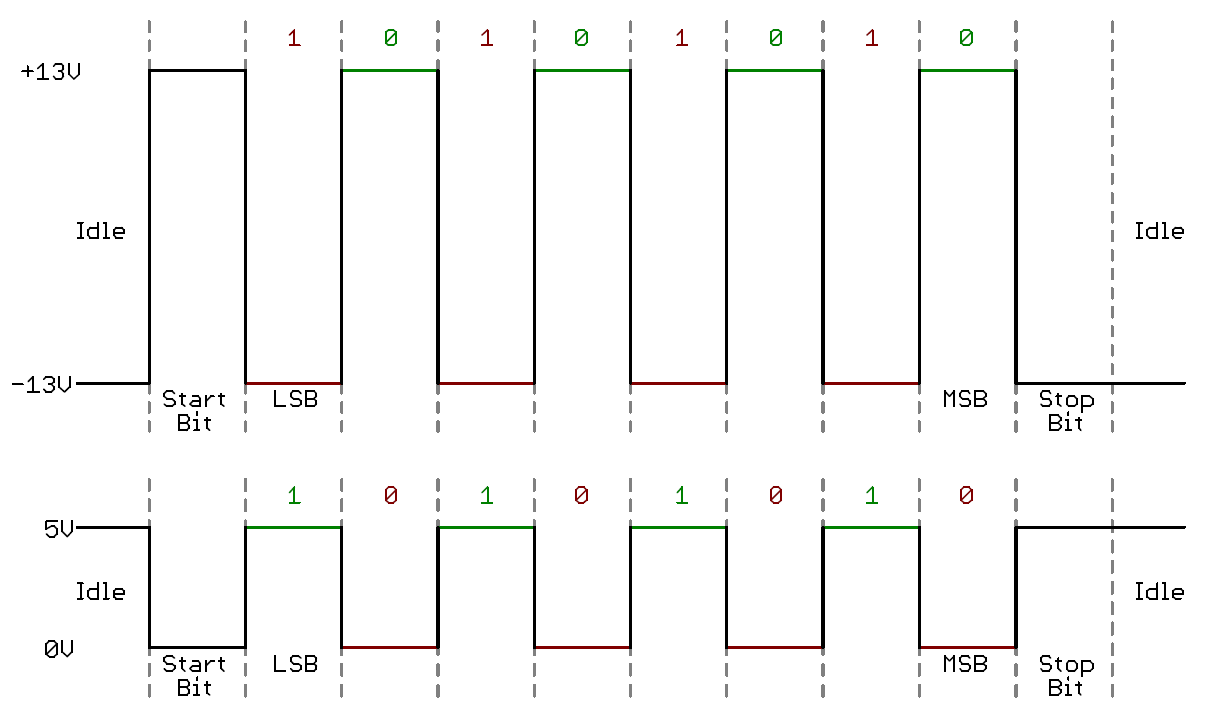

In partea de sus este un semnal serial RS-232, in partea de jos este un semnal serial TTL.
Acest adaptor PC-USB-Serial scoate semnal TTL (scrie clar si in specificatii).
Cablu adaptor convertor serial TTL RS232 USB
Convertor serial TTL(5V) la USB, functioneaza cu Linux, Mac, WinCE si Windows (XP, 2003), Vista Win 7 .Chipset PL-2303HX
EQDir asteapta semnal RS-232 ... dar primeste TTL, adica semnalul este inversat, cu alte tensiuni. Poa' sa stea si mata-n coada si tot nu va functiona.

[auriga]

functioneaza, asa merge de 2 ani. ma duc in obs sa-ti fac o poza.

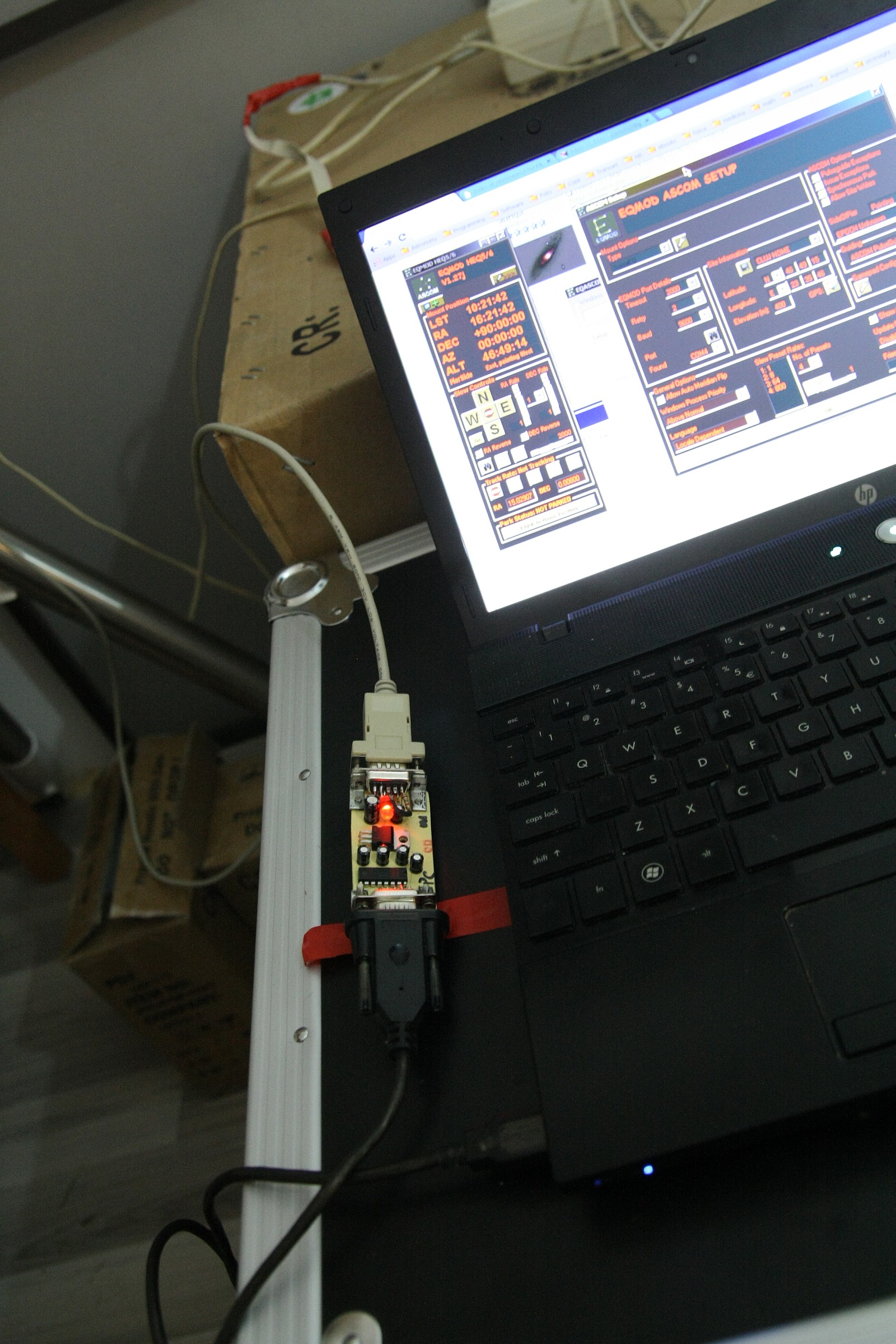

se vede adaptorul USB-Serial cu cip prolific, eqdir-ul facut de Emil, conexiunea la EQ6 si ca functioneaza ok pe COM4.

problema e ca la a doua montura am exact acelasi setup dar nu functioneaza (cu adaptorul USB-Serial facut de mine, cu adaptorul din poza merge perfect).

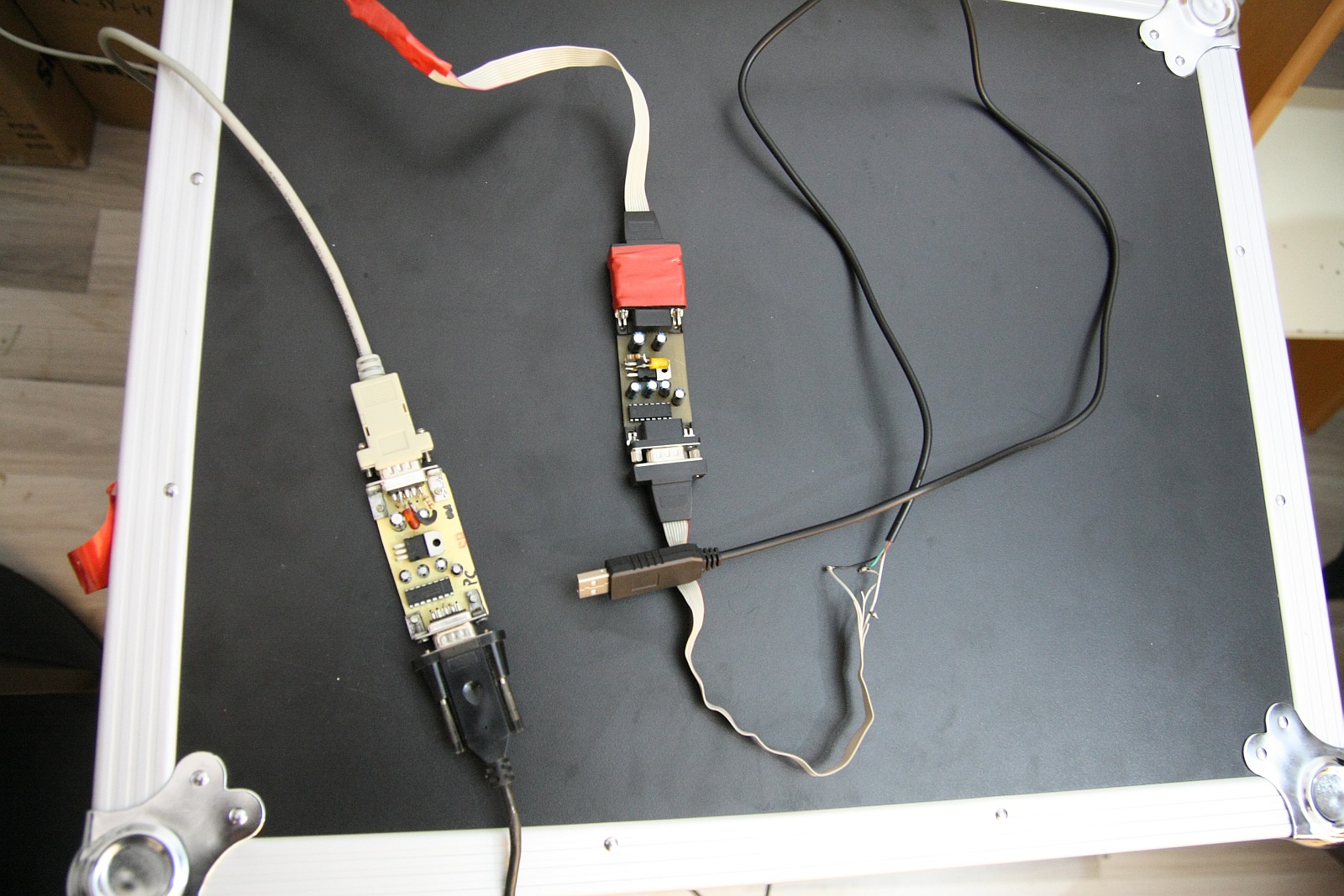

Poza 2 - se vede adaptorul din stanga ce merge ok, in dreapta e un eqdir ce merge ok cu adaptorul serial din stanga, in schimb cu adaptorul usb legat de mine (tot cu cip prolific, recunoscut de windows) nu merge.. (Adaptorul USB-SERIAL din dreapta buclucas are cipul incapsulat langa mufa USB)

P.S. Am comandat un adaptor identic cu cel din stanga, 25 lei pe okazii, deci probl e 99% rezolvata.

[nobody]

Eu vorbeam de cel din link: http://www.okazii.ro/electronice-altele/ca...a143244462.
Sper ca nu ai inceput deja sa ma iei peste picior.

Chiar daca este cu chip Prolific, nu inseamna ca scoate semnale RS-232.
Pentru asta, la modelele RS-232 mai este un convertor de tensiune pe langa chip-ul Prolific. Varianta ta (legata cu fire, fara mufa DB9) este TTL si nu mai are acel convertor.

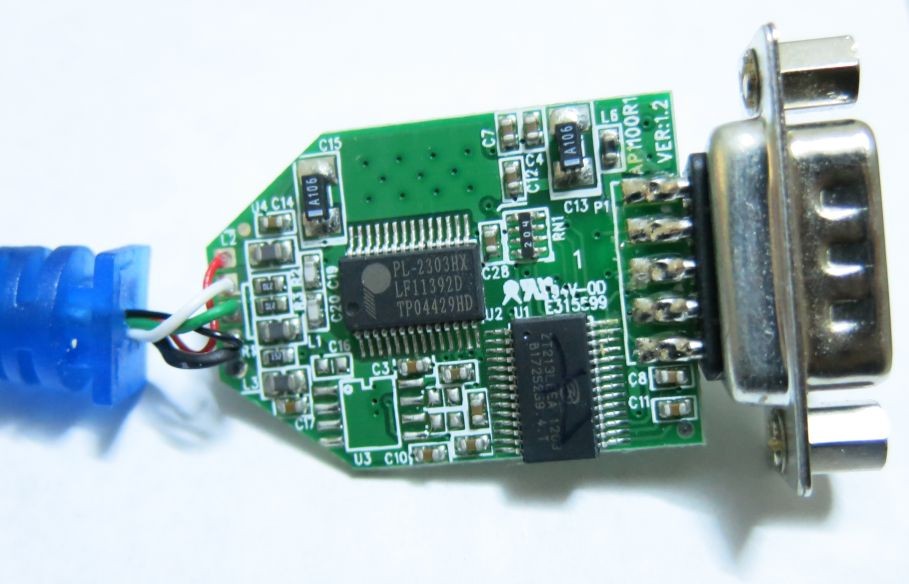

Ti-am facut si eu o poza cu interiorul unui adaptor USB > RS-232 care l-am desfacut chiar acum.
Se vede chip-ul Prolific PL-2303 HX (care lucreaza cu semnale TTL) si langa, convertorul de nivel (TTL->RS-232) ZT213 (o clona de MAX213).

Varianta care ai luat-o acum nu are acel convertor. Se foloseste la conectari cu microcontrolere, module de GPS, etc. Din aces motiv nu are mufa DB9, ca sa nu fie confundat. Si tot de aceea ti-am zis ca adaptorul acesta se poate folosi direct la montura, fara EQDir ...

Cu placere.

[auriga]

Pai eu despre ce vorbeam la inceput?
Am incercat sa prezint cat mai multe date ca sa vedem unde e problema, nu inteleg de ce crezi ca te-am luat peste picior. Si uite asa s-a dedus care e problema.
Mersi de explicatie si rabdare
