[tudorandu]

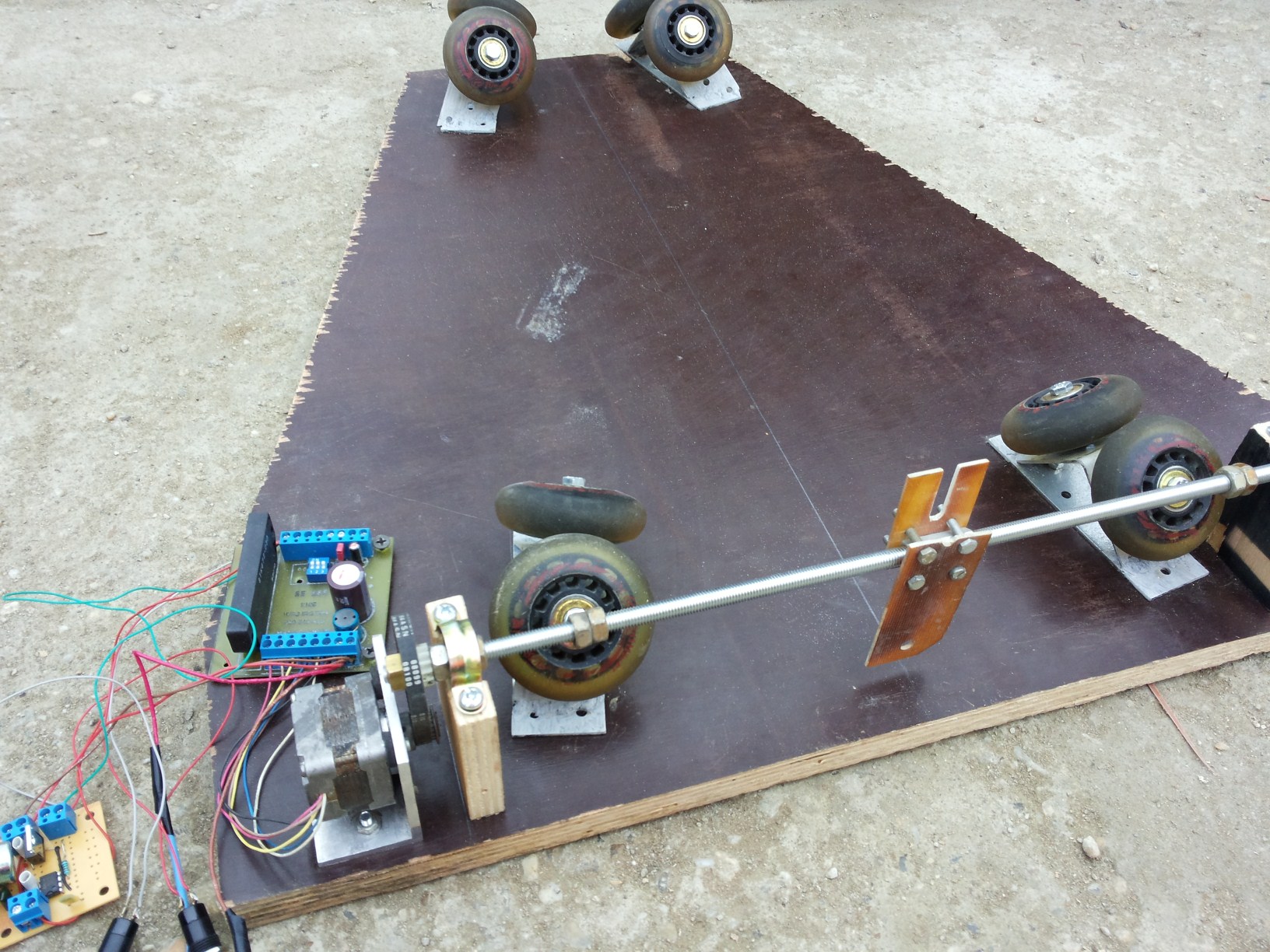

Azi am montat motorul pas cu pas si am facut prima proba
Driverul pentru controlul motorului e facut de altcineva ( eu fiind putin afon cu electronca), din pacate nu am gasit o cutie din plastic in care sa pun circuitul
Urmeaza sa mai fac picioarele pentru reglajul pe verticala , si cer senin pentru o proba serioasa

Am facut si un filmulet:http://www.youtube.com/watch?v=cFDcdUFhcV4

[Erwin]

Bravo, Tudor! Ce driver ai folosit pentru mpp? Există unele gata făcute, s-a mai discutat pe forum despre ele, pot fi asamblate și de amatorii mai puțin familiarizați cu electronica. Ce am observat eu la construcția astrotrac-ului mioritic este că ai nevoie de cât mai mulți pași pe tură și cât mai mulți micropași pentru a obține o mișcare lină, fără să fie hopuri care introduc vibrații în sistem.

[nobody]

Modulul prins de placaj este un amplificator audio ?

[tudorandu]

Multumesc Erwin!
Integratul ala mare e stk 672, iar pe placuta mica este un 555 , langa stk sunt 3 butonase pentru micropasi (cati are ,nu stiu)
Motorul este de 200 de pasi , luat din targul de vechituri

[nobody]

Ah, e STK 672-050 ?
Daca da, e si controller, si driver, destul de sofisticat. Are 16 micropasi.
Faina treaba

[tudorandu]

Exact , e stk 672 050

[Erwin]

Este foarte bun atunci! Motoarele pas cu pas nu lucrează cu turații mari și probabilitatea de a găsi unele în stare foarte bună prin târg la 10-15 lei este mare.

[tudorandu]

Ieri seara desi a fost putina ceata , am probat platforma
Am pus si un filmulet: http://www.youtube.com/watch?v=O3_dUDfPctg
Concluzii:
-Se misca destul de mult telescopul in momentul in care umblu la camera foto ( se vede si in video la inceput)
-Am reusit sa aliniez doar aproximativ platforma , usor, usor sper sa reusesc
-Trebuie neaparat sa fac o masca de focusare

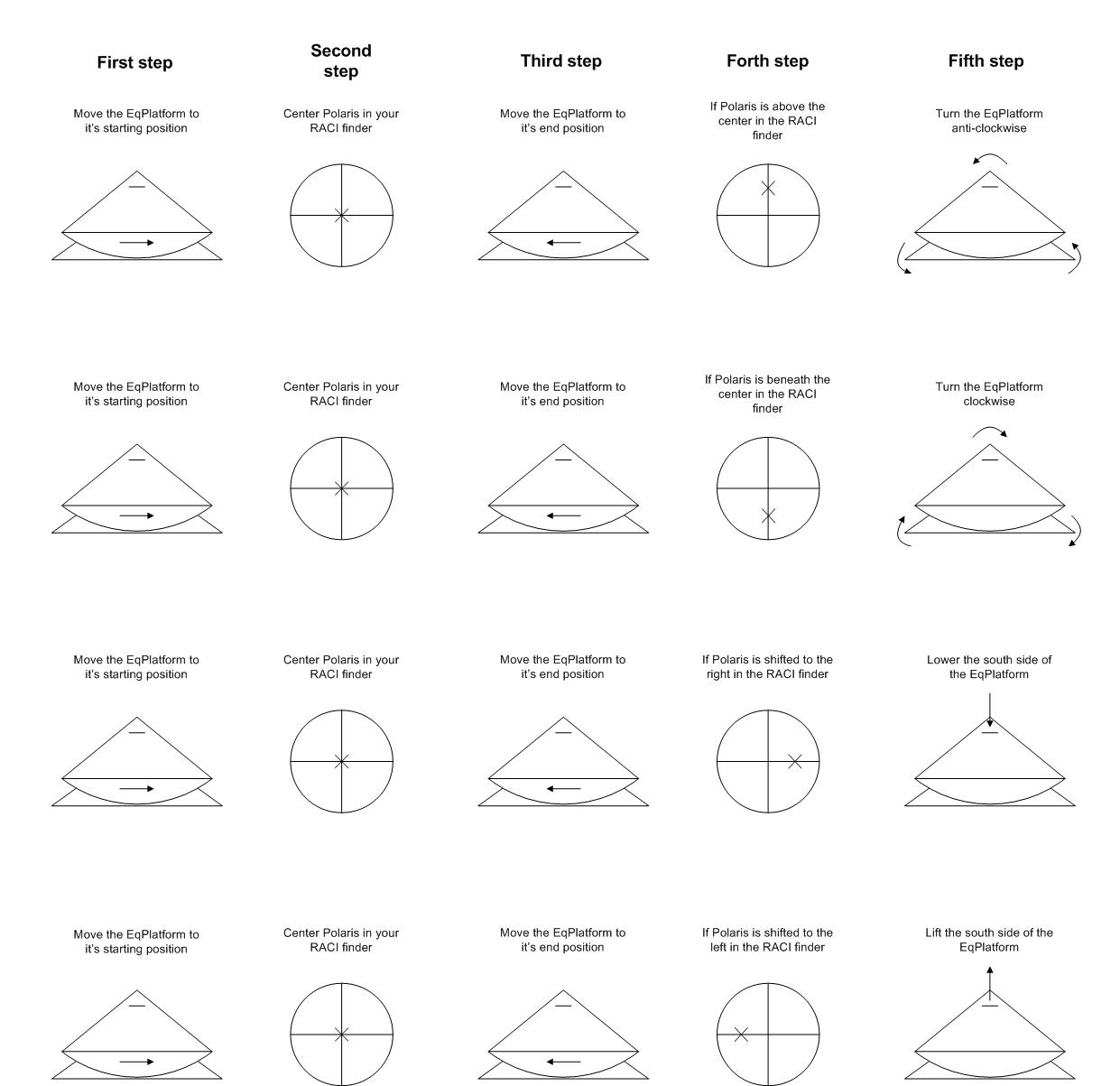

P.S.Am gasit ceva interesant pt alinierea platformei

[dafimoto]

Salut,

Ce inaltime ai la Centrul de Greutate al telescopului conform calculelor ?
Mie la un TS de 10" mi-a iesit 12.6" conform specificatiilor telescopului...

[tudorandu]

Salutare!
Sincer nu am stat sa calculez, am gasit pe net schite de la alte platforme ,pentru acelasi telescop si aveau centrul de grautate la 17" , bineinteles ca am facut o simulare , (inclinind telescopul atat cat i-mi permitea platforma) sa vad daca nu cade in cap si a fost ok , desi cred ca centrul este putin mai jos

[dafimoto]

D-ul ala (Latitude Baseline) ce ai inteles ca ar reprezenta ? Unde ai tinut cont de el ?

[tudorandu]

D-ul al e distanta dintre role si partea de sus a platformei ( sub ea)
Cred ca te-a indus in eroare atasamentul de la inceputul topicului .
Acel excel este asa cum l-am descarcat eu , dupa care am modificat acolo datele de la "imput variables" , de exemplu eu am facut platforma de 55/55 cm , E si F nu pot fi egale

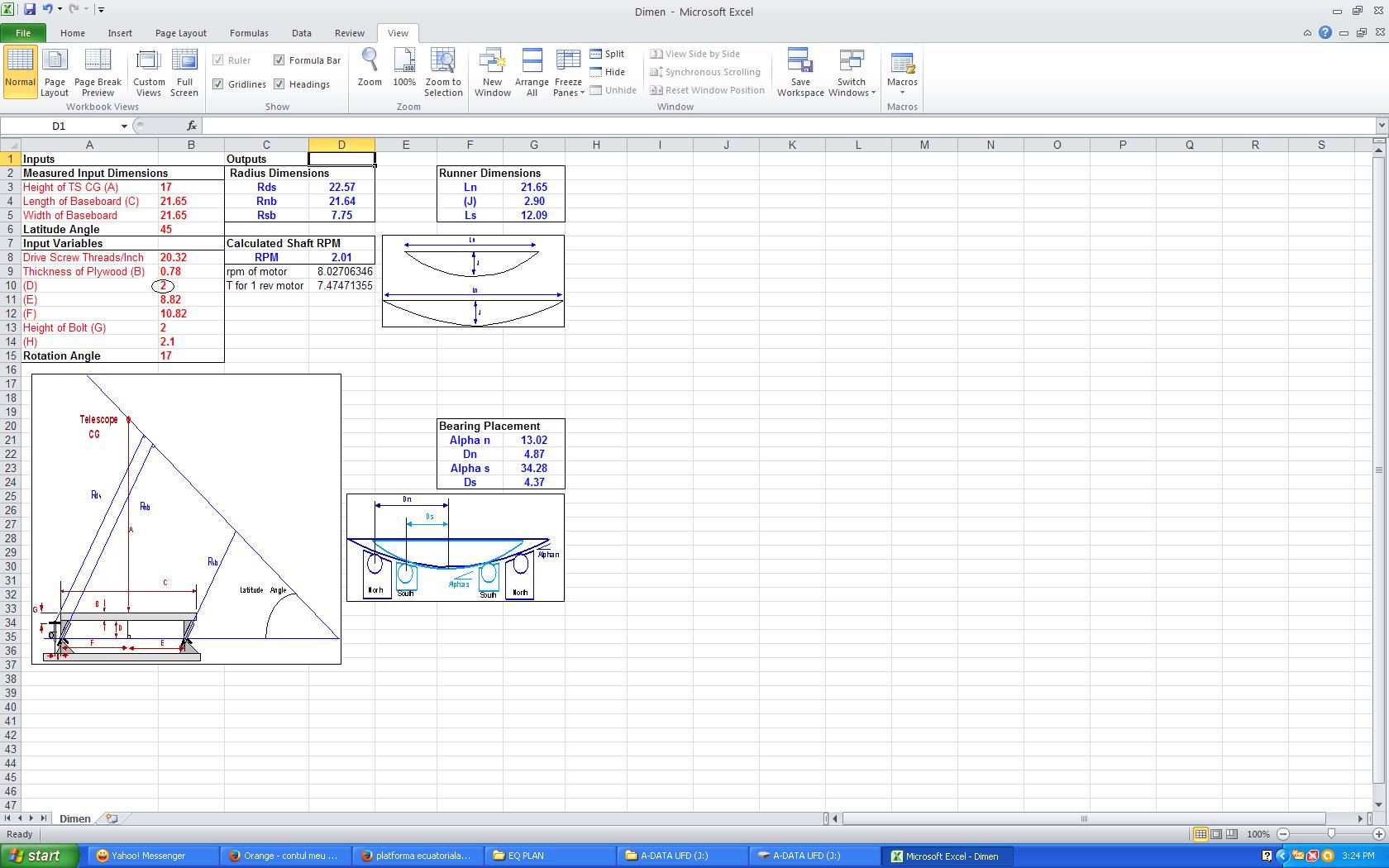

Pun un printscr la xls-ul dupa care am facut eu platforma , i-ti dai seama de acolo
Fata de dimensiunile de acolo am umblat putin la pozitionarea rolelor , pentru a avea o autonomie cat mai mare

[dafimoto]

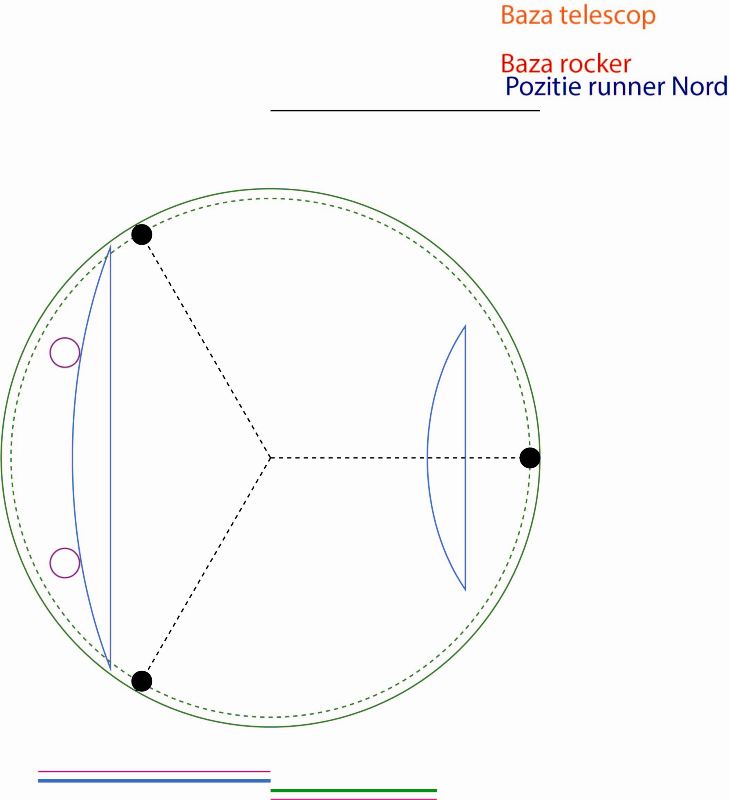

Eu mi-am propus sa fac o platforma rotunda, am cautat dimensiunile maximale pentru sectoare (in special N) astfel incat sa se incadreze in diametrul bazei dobson 55cm (aprox. 22in).
La COG-ul calculat de 32cm am mai adaugat 6cm de siguranta.
Sectoarele din poza sunt proiectate pe plan, sunt mai late decat apar.

Imi fac griji ca piciorul din sud sta in exteriorul sectorului sudic, dar centrul de greutate este ok si distantele E si F sunt calculate corect, la fel si sectoarele.
