[dmtr69]

Salut!
O incercare de racire a senzorului unei CCTV-camere( i-am promis lui uranus7 sa postez rezultatul experimentului).
De ce racire? Pentru a scadea zgomotul termic(deci cresterea SNR) si a reduce numarul de pixeli "fierbinti" ai unui CCD.
Intr-o abordare anterioara am incercat racirea integii carcase(schimbata cu tabla de Al). Folosind un Peltier de putere(PM-40x40-89) si un cooler de procesor am scazut temperatura fata de mediu cu 10°C(pentru masura am introdus in carcasa senzorul de exterior al unui termometru digital dublu). Carcasa am izolat-o termic pe afara. Coolerul cu greu facea fata(mergea caldut), iar condensul(si chiar bruma) formata m-a determinat sa renut la aceasta metoda(intr-o seara am pierdul semnalul video).
Acum am incercat sa racesc numai senzorul CCD prim metoda "cold finger". Am avut la dispozitie doua camere Vision VC56H, una la 12v, cealalta la 220V(aceasta nu o puteam folosi ca atare cu telescopul). Modulul video este acelasi. Nu as fi riscat experimentul fara acest backup.

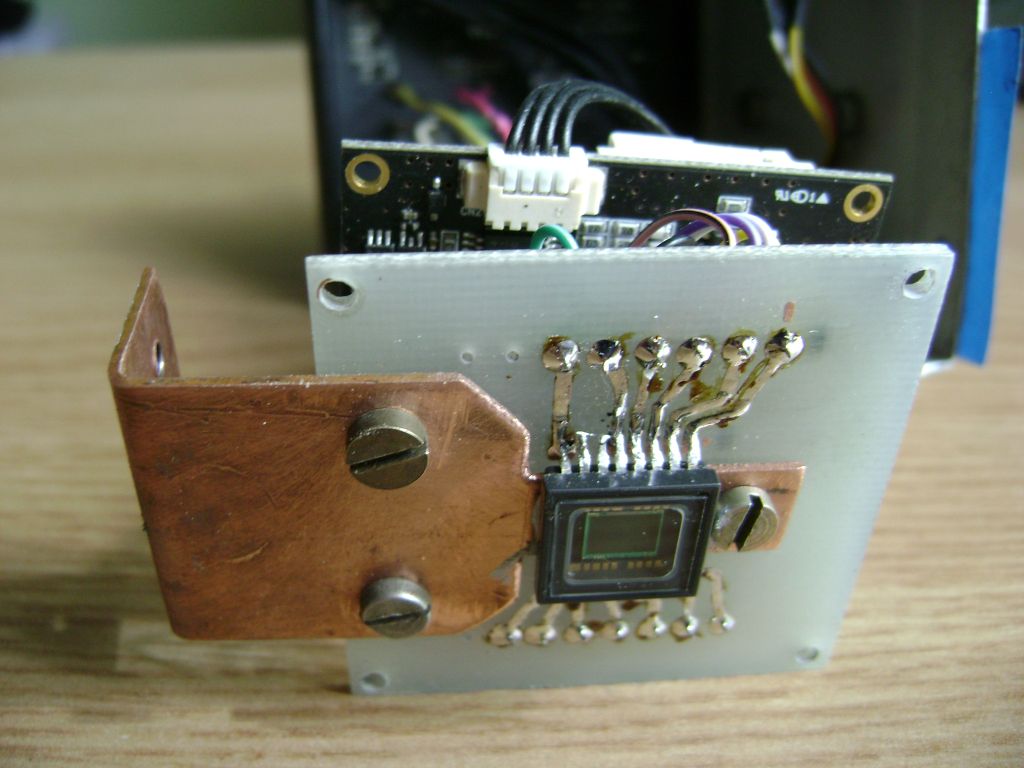

Din fericire CCD-ul era lipit la suprafata, numai pinii 8 si 16 treceau prin cablaj. Am facut un alt cablaj de aceleasi dimensiuni, iar intre senzor si PCB o bucata de tabla de cupru in forma de "L", ce iese in exteriorul carcasei(poza CCD+cold finger).
Pe latura carcasei unde iese "L"-ul, am fixat o bucata de pertinax cu rol de distantier si izolator termic pentru TEC.
Peltierul l-am pus tot pe tabla de cupru, fixata apoi de elementul in "L" cu suruburi(poza Cold finger-TEC)

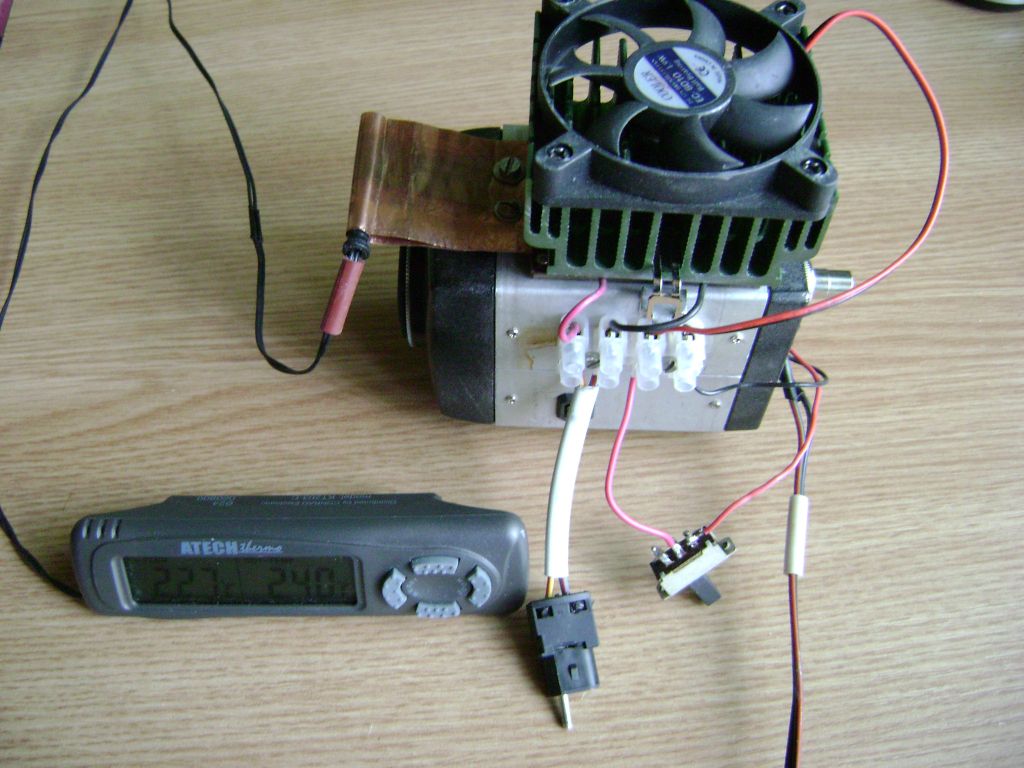

Tec-ul folosit este PM-30x30-36( TES1-12704). Inseriat cu o rezistenta de putere de 6,8ohmi, la 12V alimentare, am avut un curent de cca 1A(1/3 din curentul maxim). Diferenta de temperatura masurata, in exterior(modul de masura-poza Masura temp), a fost de 10°C. Insa la CCD, diferenta cred ca era mai degraba de 8°C. Testarea la temperatura camerei de 23°C.
Apoi am scos rezistorul de limitare. Curentul masurat=2,5A. Diferenta de temperatura de 14°C. Limitata si de capacitatea coolerului de disipare a caldurii(putin caldut).

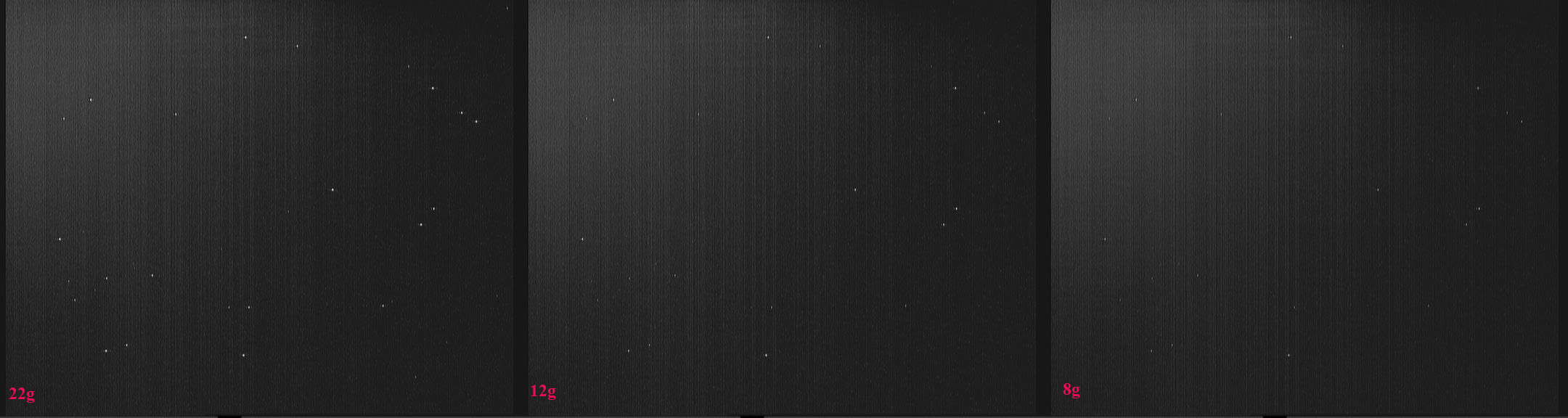

Am facut cateva snapshot-uri si am creat cate un Dark average(vezi poza).
Setarea camerei: shutter x256, AGC low, DNR off.
Nu cred ca l-as incerca afara fara protectia unui termostat. Ramane si problema condensului ce s-ar putea forma pe CCD. Nu stiu cum este rezolvata aceasta problema in camerele astro dedicate(poate o camera inchisa ermetic?).

*P.S. Dupa demontarea pentru poze am observat aparitia unui zgomot, "purici", ce-si schimbau pozitia la fiecare cadru(insa cumva aliniati de-a lungul unor linii). Cu cat expunerea este mai mica,si AGC-ul mai mare cu atat sunt multi. La AGC off dispar. Deasemenea prin medierea mai multor cadre dispar. Pozele cu dark average sunt facute dupa aparitia defectului.

Concuzie: daca reusesti sa gasesti un CCTV cu Sens-Up la un pret de maxim 200-300 lei atunci ar merita experimentul. Altfel nu recomand.

Cer senin!
Marius

[nobody]

Interesant. Ce senzor este ?
Se pare ca ai o interferenta sincrona intre terminalele prelungite.

[dmtr69]

Salut!
Senzorul este Sony 1/3" Super HAD CCD II-ICX639BK(color).
Interferentele nu-mi apareau inainte de a o demonta pentru poze. Distanta intre cablaje era de 5mm. Am marit-o la 1cm-la fel. Am testat-o demontata-la fel. Dar nu am miscat de fire sa vad daca dispar "puriceii".

[dmtr69]

OK. De la firele prelungite ale senzorului era interferenta. Am rotit cu 90° modulul video fata ce cel CCD si "puriceii" au disparut. Multumesc.

[nobody]

Aha. Eventual incearca sa ecranezi firul de la pinul 9, coltul stnga sus din poza de langa cei doi pini nefolositi. Pe acolo iese semnalul analogic.
M-am uitat un pic peste fisa tehnica a senzorului si pot spune ca este unul dintre cele mai ciudate moduri de citire ce l-am vazut. Semnalul de iesire este un fel de compzit analogic cu amplitudine de 200 mV.
Si se pare ca amplificarea este fixa in senzor iar semnalul este foarte slab in conditii de iluminare redusa, fapt care il face susceptibil la interferenta semnalelor adiacente. Restul de amplificare (gain)+AGC se face in afara senzorului. Pana acolo traseul este critic.
http://www.sony.net/Products/SC-HP/datashe...Z22D9Z.pdf
