Dispozitiv pentru stabilizarea binoclului


Du-te la pagina 1, 2  Urmatoare
Creaza un subiect nou   Raspunde la subiect

Binocluri / Spottingscope

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 16 Mar 2008 00:37 Download mesaj
Titlul subiectului: Dispozitiv pentru stabilizarea binoclului
Raspunde cu citat (quote)

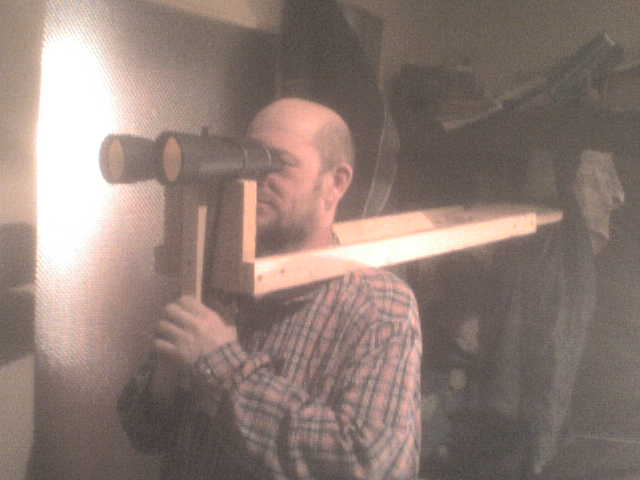

Prezint celor interesati o solutie simpla pentru o mai buna stabilizare a imaginii binoclurilor.
Mircea



disp bino 302.jpg
 Descriere:
 Marime fisier:  26.02 kb
 Vizualizat:  de 19821 ori

disp bino 302.jpg




Ultima modificare efectuata de catre Mircea Pteancu la 25 Mar 2008 23:30, modificat de 1 data in total
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 22 Mar 2008 19:07 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

http://www.skyandtelescope.com/howto/diy/I...ulars.html
Sus
Serban
Membru
Membru


Data inscrierii: 08 Feb 2008
Mesaje: 144



Localitate: deva

MesajTrimis: 05 Apr 2008 16:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

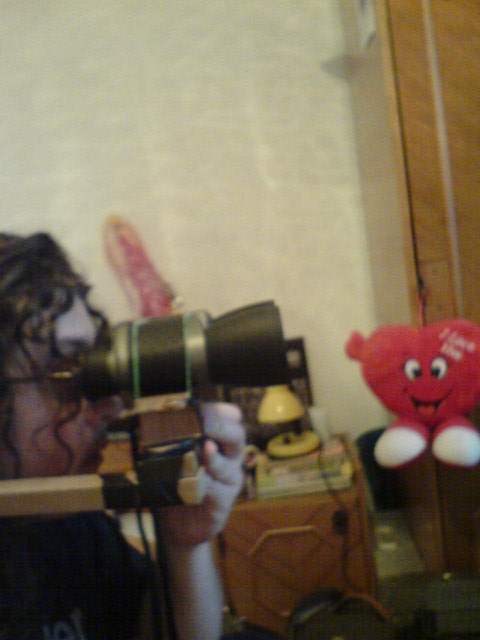

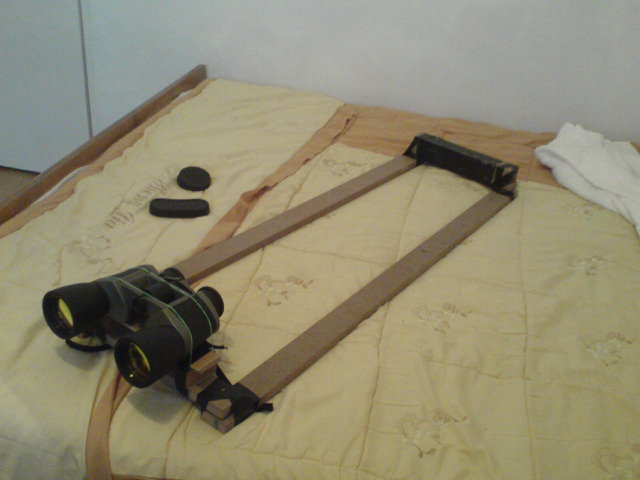

Am facut si eu ceva asemanator ieri dupa-masa si singurul cost a fost o mana de cuie (cam 10 bani Laughing) caci celelalte materiale le aveam in casa.
Ce-i drept, ar trebui sa-i fac un sistem de prindere cu surub, ca trebuie sa cam aplec capul dupa el, dar nu am gasit surub de marimea respectiva. N-am apucat sa testez astronomic (caci avem un minunat cer gri si o sa tot avem Crying or Very sad ) dar pe terestru este mult mai buna imaginea.



 Descriere:
se vede minunatul ruby coating ;)
 Marime fisier:  50.55 kb
 Vizualizat:  de 19469 ori




 Descriere:
 Marime fisier:  54.56 kb
 Vizualizat:  de 19469 ori



Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 26 Apr 2009 00:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Deocamdata asa arata dispozitivul meu pentru stabilizarea imaginii binoclului,si ,de ce nu,poate fi si a unui monocular sau a unei mici lunete astronomice RFT.Regret calitatea imaginii.Mircea


Picture 120.jpg
 Descriere:
 Marime fisier:  39.99 kb
 Vizualizat:  de 17966 ori

Picture 120.jpg


Sus
Dan Vasiliu
Membru
Membru


Data inscrierii: 29 Iun 2009
Mesaje: 971

Motto: SI SEDES NON IS

Localitate: Bucuresti

MesajTrimis: 05 Iul 2010 14:27 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

La sugestia domnului Mircea o sa pun un link catre topicul care descrie constructia realizata de mine pentru observatii cu binoclul. Nu o sa repet pozele ca sa nu incarc inutil serverul care gazduieste forumul. In acest fel incepatorii si nu numai se pot inspira, dintr-un singur topic, pentru a-si realiza un "setup minim pentru observatii".

http://www.astronomy.ro/forum/viewtopic.php?p=55302#55302

_________________
CER SENIN !
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 05 Iul 2010 22:01 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc domnului Dan pentru colaborare.
In zilele noastre un asemenea set-up este foarte bun.Te rugam sa revii cu detalii despre cum functioneaza acest ingenios sistem/set-up in practica.
Succes si cer senin,Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 07 Mai 2011 00:17 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am terminat aseara dispozitivul de stabilizare a binoclurilor tip Alan MacRobert.
Partea din lemn am avut-o realizata de ceva timp,dupa cum vedeti mai sus.Dar cum am patru binocluri,am vrut sa construiesc un dispozitiv care sa le accepte pe toate.Pana la urma,binoclul militar IOR 8x30mm a fost eliminat de pe lista deoarece nu are alezaj filetat pentru fixare.
''Marea'' problema pe care am avut-o a fost ca numai binoclul Fujinon Mariner 7x50mm are in dotare surub de fixare pe,sa zicem, trepied.Pentru Sakura 9x60mm si Baigish 10x50mm a trebuit sa gasesc suruburi,in consecinta nici unul nu seamana cu celalalte.
Surubul lui Fujinon este din policarbonat si nu are trepte.
Surubul lui Sakura provine de la un aparat foto Smena,si are trepte.
Iar surubul pentru Baigish provine de la un suport pentru blitz si este destul de ciudat.
Am gasit o solutie constructiva foarte simpla care sa accepte toate aceste trei suriburi diferite ...dar care aseara inca nu a functionat.Am facut mici ajustari asta-seara si ,slava Domnului,dispozitivul functioneaza foarte bine cu oricare din cele trei binocluri amintite.
Va mai trebui sa adaug o a treia bucata paralelipipedica de lemn drept contragreutate pentru a avea un balans perfect.

Desi miscarile nedorite nu dispar complet,imaginile sunt cu adevarat mult mai stabile.Ceea ce este important este ca dispare complet tremurul imaginii care provine de la maini,acesta avand o frecventa de oscilatie mare,este si cel mai deranjant.Ramane un fel de ''tangaj'' produs, presupun,de respiratie si de echilibrarea involuntara a corpului.
Am avut parte asta-seara,prin toate trei binoclurile montate pe rand pe dispozitiv, de splendide imagini ale Lunii in a carei lumina cenusie se vedeau contururile marilor,urmate de M44, M67 si M35,campurile stelare din Leo,Gemenii si Auriga,in imagini calme,stabile,linistite.
O delicioasa noutate!
Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 13 Mai 2011 23:07 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am testat dispozitivul MacRobert.Acesta este un raport mai lung care se adreseaza numerosilor astronomi amatori care fac observatii cu binocluri si care dispozitiv,am sa anticipez, este foarte util.

La finalizarea dispozitivului meu tip MacRoberts pentru binocluri,am lasat lemnul in culoarea natur dar i-am aplicat doua straturi de lac incolor.
Am completat inainte de aceasta contragreutatile cu inca o bucata si am schimbat si surubul de atasare ''pe trepied'' al binoclului Fujinon,executat din policarbonat,cu surub de dural.
Acum toate trei suruburile de fixare a binoclurilor pe dispozitiv sunt metalice,din dural,si sunt reciclate de la un aparat foto vechi si un suport de blitz.

Aseara,de la 23:30 pana dupa ora 1:00 am testat functionalitatea dispozitivului MacRobert.
In medie fiecare binoclu a fost utilizat aprox. o jumatate de ora.Am observat in aceeasi ordine ,cu fiecare binoclu,campurile stelare din Gemenii,Leul,Saturn si Virgo,Carul Mare, Coma Berenices dar si Luna;Lyra si Cygnus dar si Scorpionul,Libra si Serpens Caput.Dintre obiectele Deep Sky am observat Mel111,M13,M92,M57 si Stock1.
Ordinea utilizarii binoclurilor a fost :Fujinon Mariner 7x50mm,Sakura 9x60mm si Baighish 10x50mm.
Dispozitivul s-a comportat bine cu toate trei binoclurile.Binoclul 9x60mm este chiar la limita de greutate pentru obiectele apropiate de orizont,probabil ca am sa insurubez cateva suruburi mai grele in contragreutate pentru a putea compensa perfect si in aceasta configuratie/situatie.

Dupa mai bine de o ora si jumatate de observatii binoculare variate cu binoclurile prinse in dispozitiv,am revenit la observatia normala,cu instrumentele tinute in mana:OROARE!
Este ca si cand din fotoliul de clasa I-a al trenului ''Intercity'' te-ai muta intr-o clipa,si din mers,pe scara vagonului.

Marea surpriza,si inca dubla, a venit insa la observarea stelelor duble.Anul trecut,cand am reusit sa rezolv in binoclu stelele precum Niu Dragonului,16-17 Dragonului,Zeta Lyrae,61 Cygni sau Albireo ,a trebuit sa sed pe scaun, rezemat de speteaza iar stelele,cu exceptia primelor doua din Draco,sa fie in preajma meridianului.Azi-noapte cu dispozitivul MacRobert,desi Lyra si Cygnus erau pe la 30-50 grade altitudine,toate aceste stele au fost rezolvate,in toate binoclurile.Stelele lejere gen Alcor-Mizar,Epsilon Lyr sau Zubenelgenubi din Balanta nici nu le mai pun aici.

Ziceam de surpriza dubla pe care am avut-o.
Binoclul Fujinon Mariner 7x50mm este un binoclu bun,robust,de calitate,bine construit,care in perioada sa de glorie se vindea la preturi intre 300 si 400$.''Baigish'' 10x50mm iarasi are optica foarte buna chiar daca este un model ''economic''.Cu ultimul am rezolvat din mana primele duble binoculare stranse.
Ei bine,amandoua aceste binocluri au fost net depasite de sarmanul peizan asiatic Sakura 9x60mm,cu montura din plastic si cu obiectivele cu ''ruby coating'',odata ajuns pe dispozitiv.Desi imaginea este virata in albastru,desi la Luna si Saturn prezinta halouri si aberatii,la stelele duble a depasit orice asteptare.Acolo unde celalalte binocluri aratau o mica pata albastrie lipita de principala portocalie,vorbesc de Albireo,binoclul Sakura 9x60 mm arata doua stelute clar definite,cu spatiu negru intre ele,o rezolvare de-a dreptul telescopica.Iar Zeta Lyr sau 61 Cyg prezinta o imagine de calitate telescopica.

Incurajez astronomii amatori care fac observatii cu binoclul sa-si confectioneze dispozitivul de stabilizare Alan MacRobert deoarece acesta pune in valoare calitatile binoclurilor, ba chiar pot aduce la lumina calitati nebanuite,altminteri pierdute in tremurul imaginilor.

Eu ii multumesc lui Alan MacRobert ca a impartasit cu noi aceasta excelenta idee dar propun un nume nou pentru inventia sa.Toata lumea stie ce a fost foarte eficienta ''bazooka''.Ei bine prin analogie,eu propun sa denumim acest dispozitiv eficace in lumea stelelor, drept ''bizooka''.

Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 4804

Motto: panta rhei

Localitate: Timisoara

MesajTrimis: 13 Mai 2011 23:44 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Mircea, sper să nu uit camera foto când trec pe la tine, să-l pozăm. Poza făcută cu telefonul e slabă și nici nu era terminat. Într-adevăr, după cum am putut constata practic dispozitivul face ca observațiile prin binoclu să devină o plăcere! Smile Felicitări și spor la observații!
_________________
binocluri: 8x22, 8x30, 7x50, 10x50 mono: 10x46
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cassegrain Clasic 8"F/15, newtonian SW 150/1200
monturi: brass pipe mount, piston AZ mount (R)
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 14 Mai 2011 00:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

De acord,multumesc.Si iti urez si eu cer senin si spor la observatii.
Eu acum am terminat cu realitatea virtuala,ies sub stele oleaca.
Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Mai 2011 21:49 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

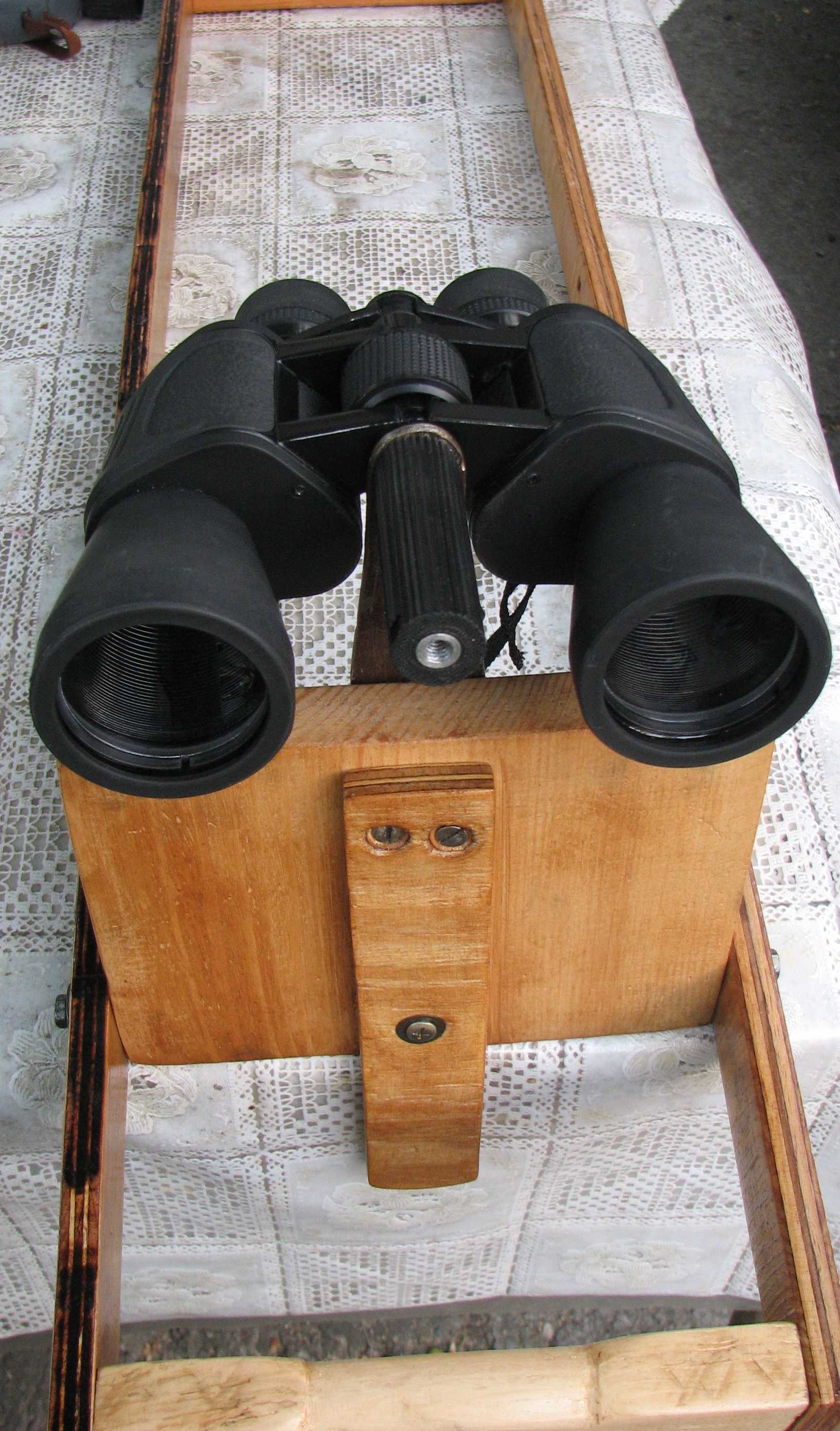

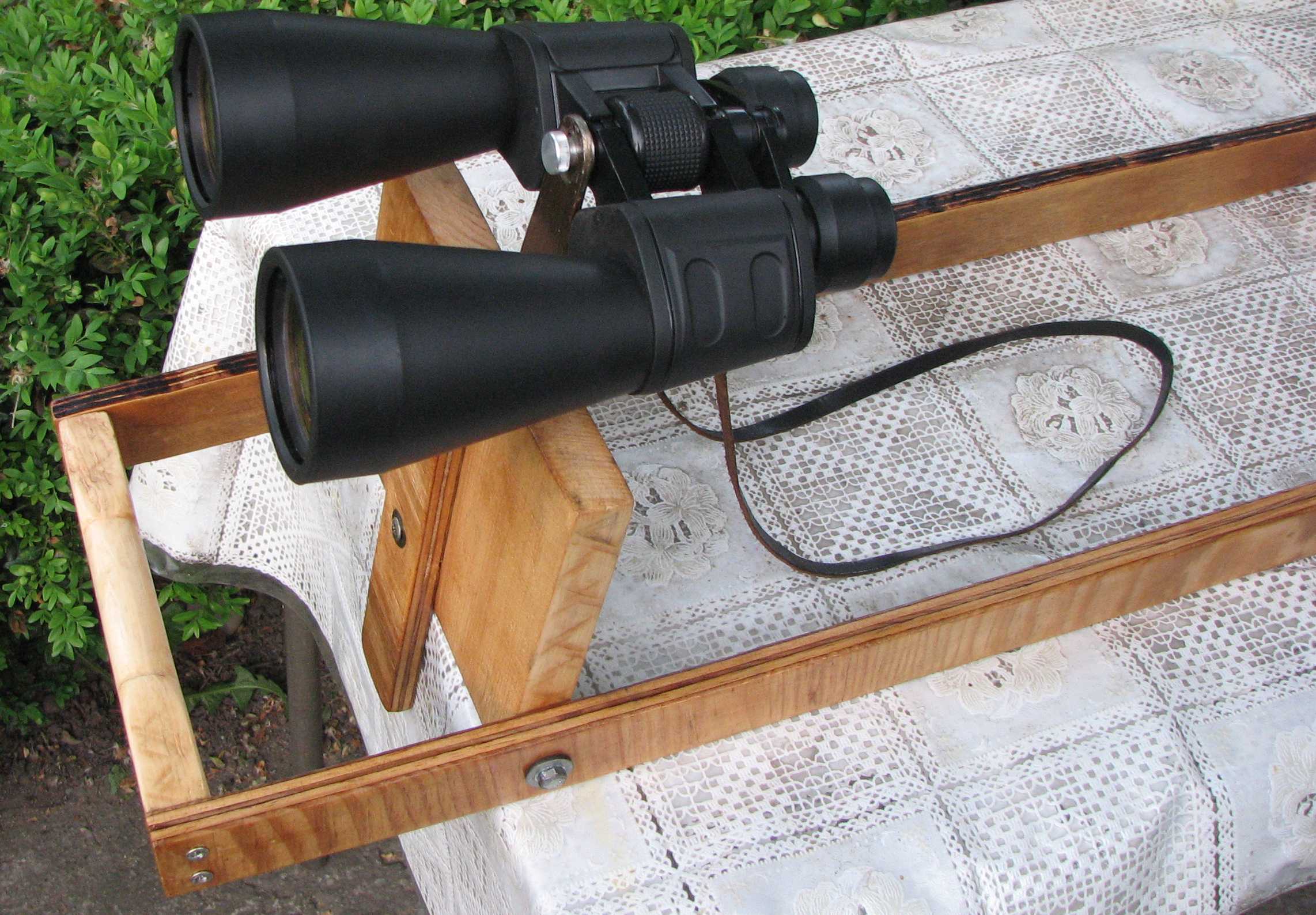

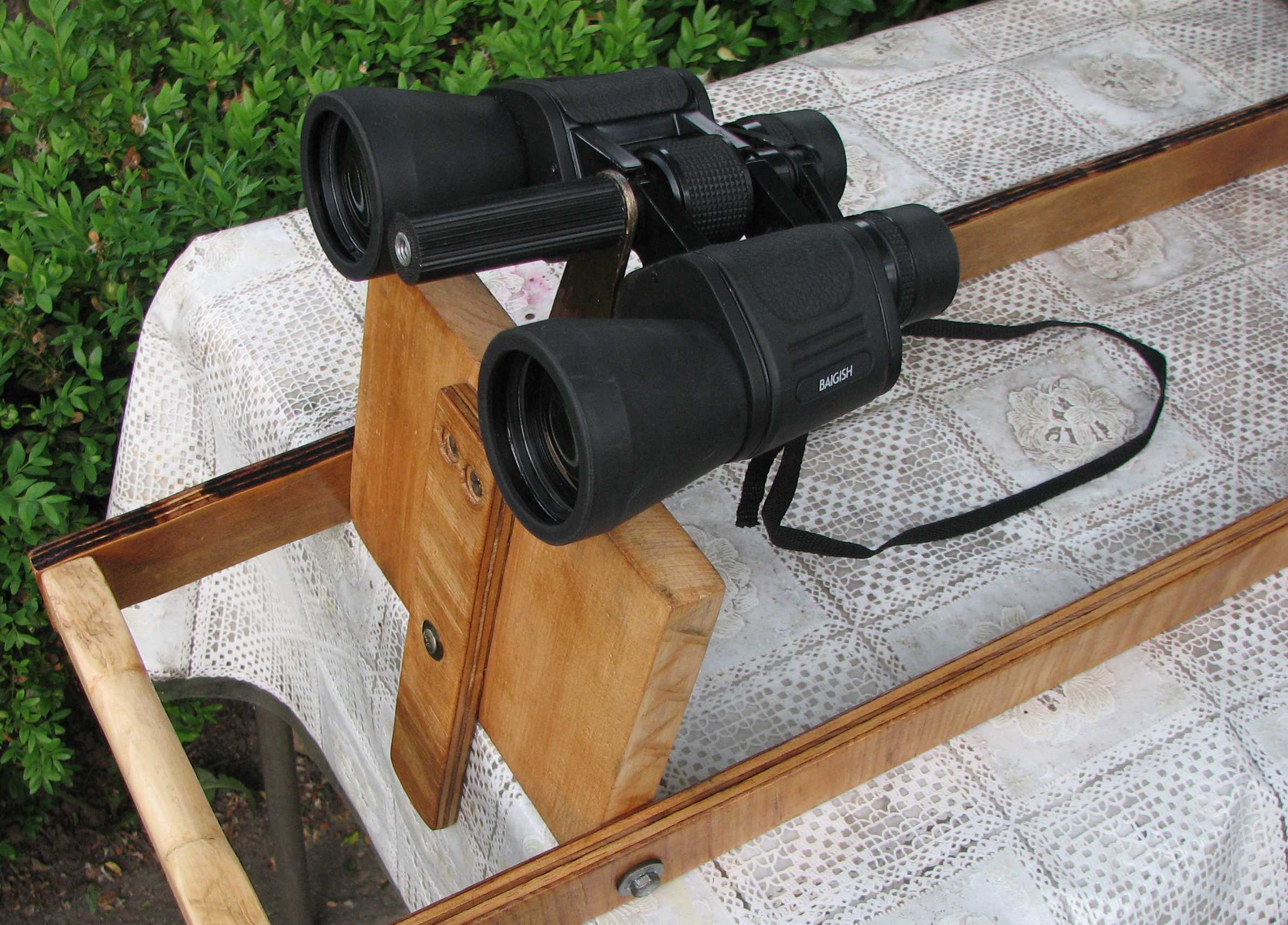

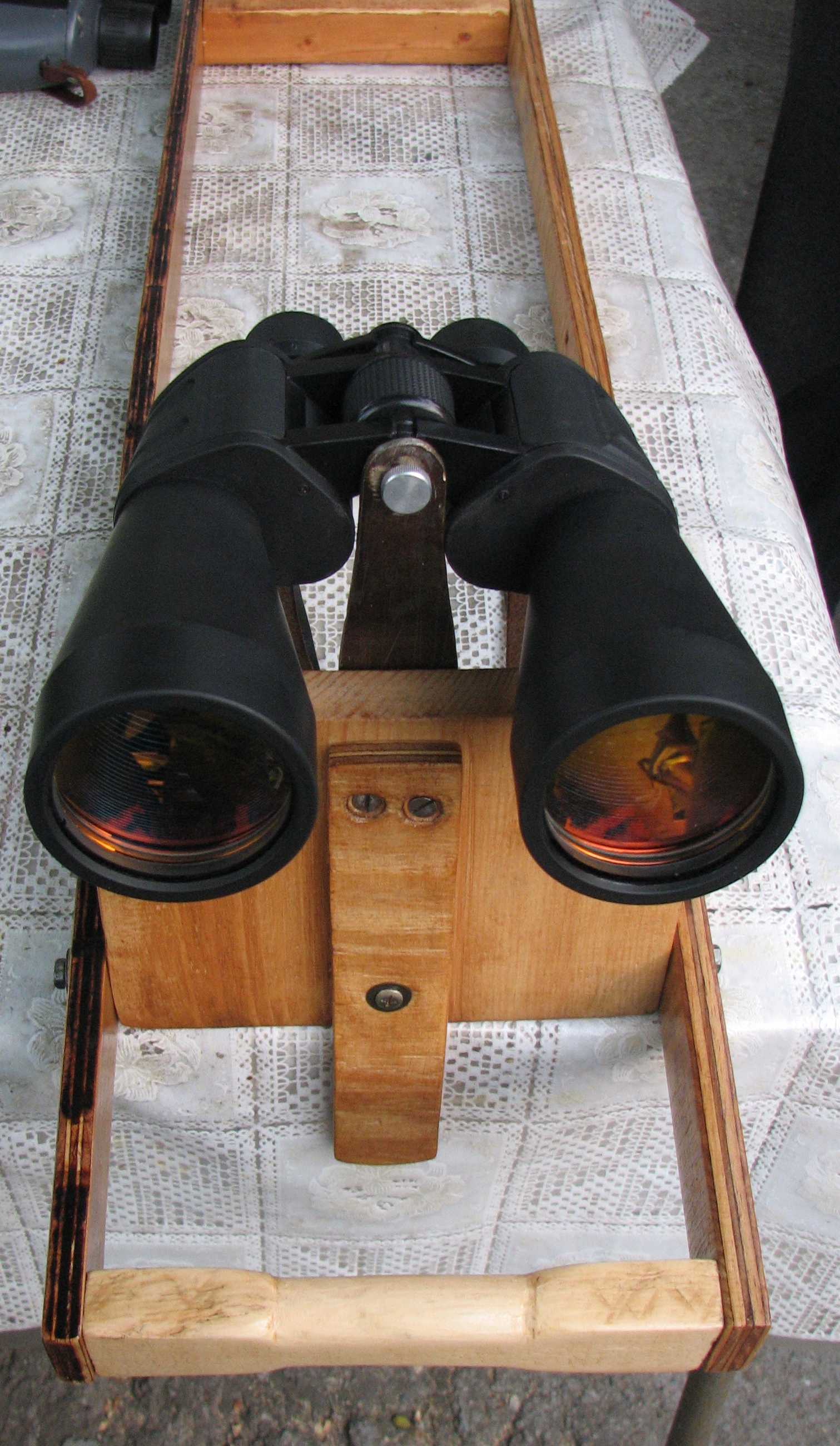

Si s-a intamplat precum a fost spus,Erwin a fost in vizita si a realizat poze ale dispozitivului lui Alan MacRobert ,dispozitiv caruia eu i-am propus denumirea de ''bizooka''.
Multumirile mele lui Erwin pentru poze si pentru trimiterea lor,poze pe care le-am atasat dupa ce le-am redus dimensiunea prin crop.(Poate asa si flacaul tomnatec din poza a devenit mai tanar Very Happy )
Mircea



 Descriere:
 Marime fisier:  321.12 kb
 Vizualizat:  de 15784 ori




 Descriere:
 Marime fisier:  377.61 kb
 Vizualizat:  de 15784 ori




 Descriere:
 Marime fisier:  383.48 kb
 Vizualizat:  de 15784 ori

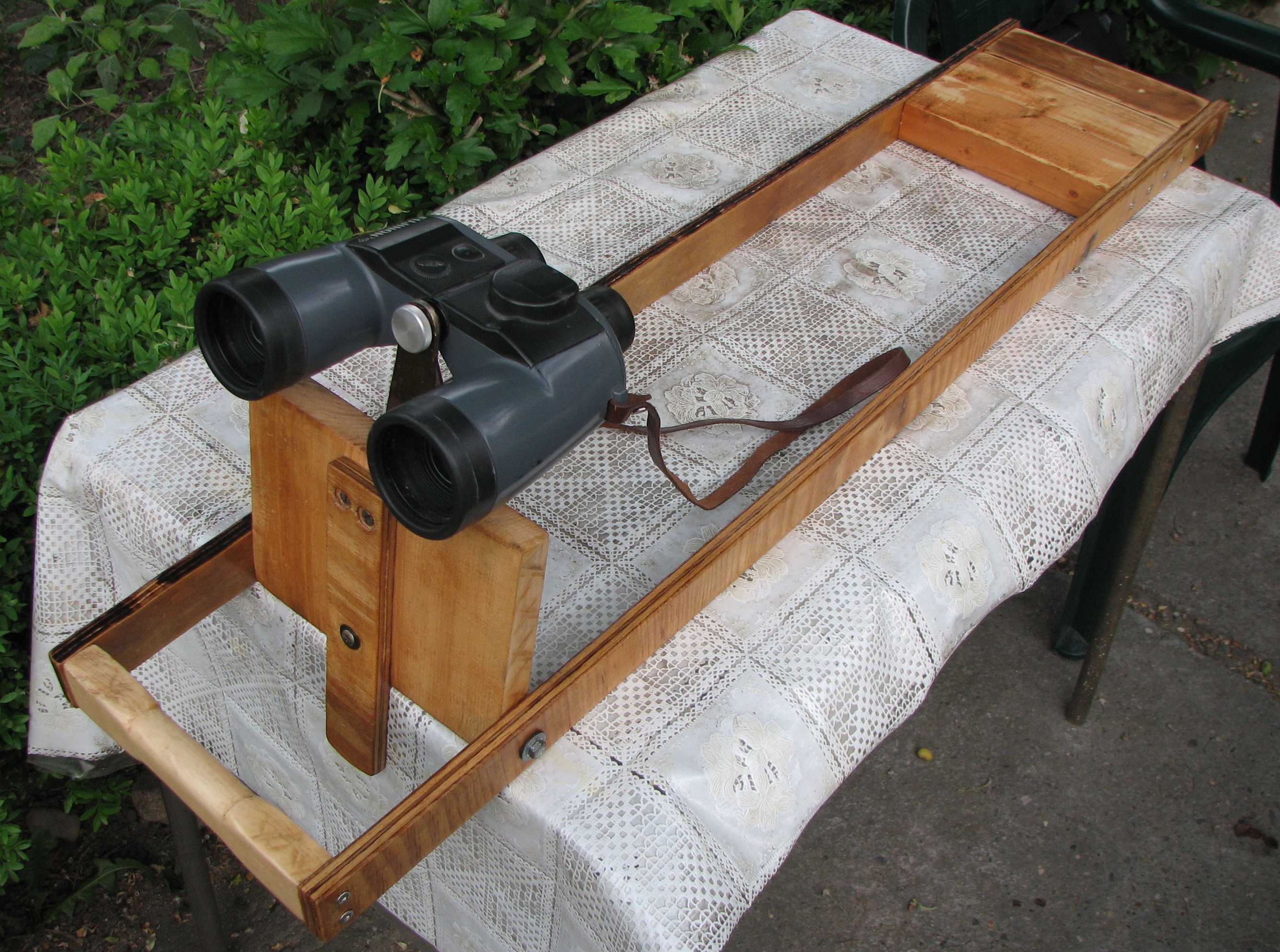

Bizooka+Fujinon Mariner 7x50mm.jpg
 Descriere:
 Marime fisier:  498.85 kb
 Vizualizat:  de 15784 ori

Bizooka+Fujinon Mariner 7x50mm.jpg

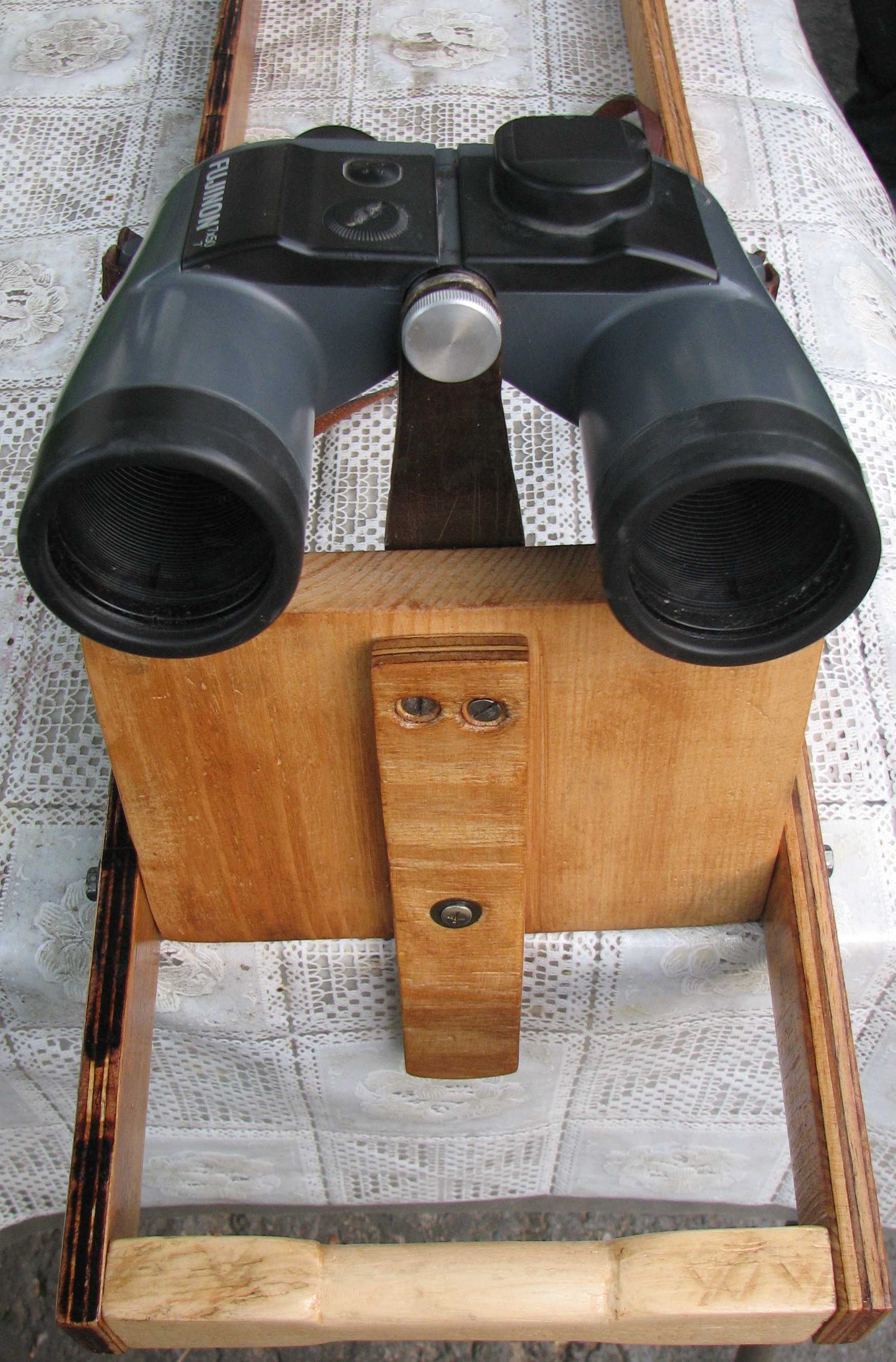

Bizooka+Fujinon 7x50mm.2.jpg
 Descriere:
 Marime fisier:  380.4 kb
 Vizualizat:  de 15784 ori

Bizooka+Fujinon 7x50mm.2.jpg



 Descriere:
 Marime fisier:  369.46 kb
 Vizualizat:  de 15784 ori




 Descriere:
 Marime fisier:  311.55 kb
 Vizualizat:  de 15784 ori




_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
zoth
Moderator
Moderator


Data inscrierii: 31 Mar 2006
Mesaje: 3409



Localitate: Bucuresti

MesajTrimis: 30 Mai 2011 21:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Mircea, o intrebare:
Distanta intre punctul de sprijin pe umar si axa optica a ocularelor este reglabila sau este o dimensiune personalizata a dispozitivului?
Cu alte cuvinte m-ar interesa daca un alt individ cu dimensiuni diferite de ale tale ar putea folosi acest dispozitiv la fel de bine ca tine.
Mersi.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 4804

Motto: panta rhei

Localitate: Timisoara

MesajTrimis: 30 Mai 2011 22:01 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am să răspund eu, pentru că l-am testat pe viu. Placa ce ține binoclul se mișcă în raport cu cadrul în jurul șuruburilor de fixare, astfel că axa optică poate fi potrivită destul de bine pentru diferite înălțimi ale ochilor față de umeri. Unghiul dintre ele nu contează prea mult. Am putut ține confortabil dispozitivul, cu diferite binocluri montate. Diferența de greutate mai mare dintre 2 binocluri ar putea fi preluată dacă unul din calupurile din lemn din spate ce sunt pe post de contragreutăți, ar fi mobil.
_________________
binocluri: 8x22, 8x30, 7x50, 10x50 mono: 10x46
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cassegrain Clasic 8"F/15, newtonian SW 150/1200
monturi: brass pipe mount, piston AZ mount (R)
Sus
Mircea Pteancu
Membru
Membru


Data inscrierii: 12 Feb 2008
Mesaje: 3163

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 30 Mai 2011 23:15 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zoth
imi cer scuze,numai acum am vazut intrebarea.A raspuns Erwin foarte bine,lucru pentru care-i multumesc.
Prin adaugarea celei de a treia bucati de lemn ca contragreutate,am compensat greutatea binoclului Sakura, care este cel mai greu.Pentru celelalte doua,datorita reglarii placii articulate ,se schimba punctul de sprijin pentru umar,adica se muta mai in spate.
Foarte buna idea lui Erwin de a folosi o greutate mobila.
Bizooka are si un dezavantaj.Dupa ce te obisnuiesti cu el si,din intamplare, observi cu binoclul tinut in mana,incepi sa te crucesti si sa te intrebi ''cum am putut observa in halul asta atatia ani''.
Bizooka for ever,Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 203mm F/6
Dobsonian 125mm F/7;Newtonian ''Optus'' 76 F/9;Mak-Cass TS100mm F/14
Luneta Bushmaster/Omegon 60x700mm
B7x50mm;B9x60mm;B10x50mm;B8x30mm
Sus
ZENDOW
Membru
Membru


Data inscrierii: 05 Aug 2010
Mesaje: 427

Motto: Analfabetii au avantajul ca nu fac greseli de ortografie.

Localitate: TG.JIU

MesajTrimis: 03 Sep 2011 11:14 Download mesaj
Titlul subiectului: Suport binoclu
Raspunde cu citat (quote)

Pentru ca am fost foarte incantat de modul in care lucreaza si vede binoclul meu Revue 10x50 dupa colimarea pe stand, am hotarat sa-i fac o surpriza : un suport pentru stabilizare. Pentru ca era sambata si tamplarul meu avea atelierul inchis am cautat alte solutii pentru realizarea lui . Astfel cadrul l-am confectionat din 2 cozi de matura(sau de grebla!) cumparate de la un magazin cu scule si unelte, cateva scandurele mi-au ramas de la constrirea scaunului de observatii. A mai fost nevoie de cateva hodsuruburi 4x40, o masina de insurubat si... putina imaginatie.

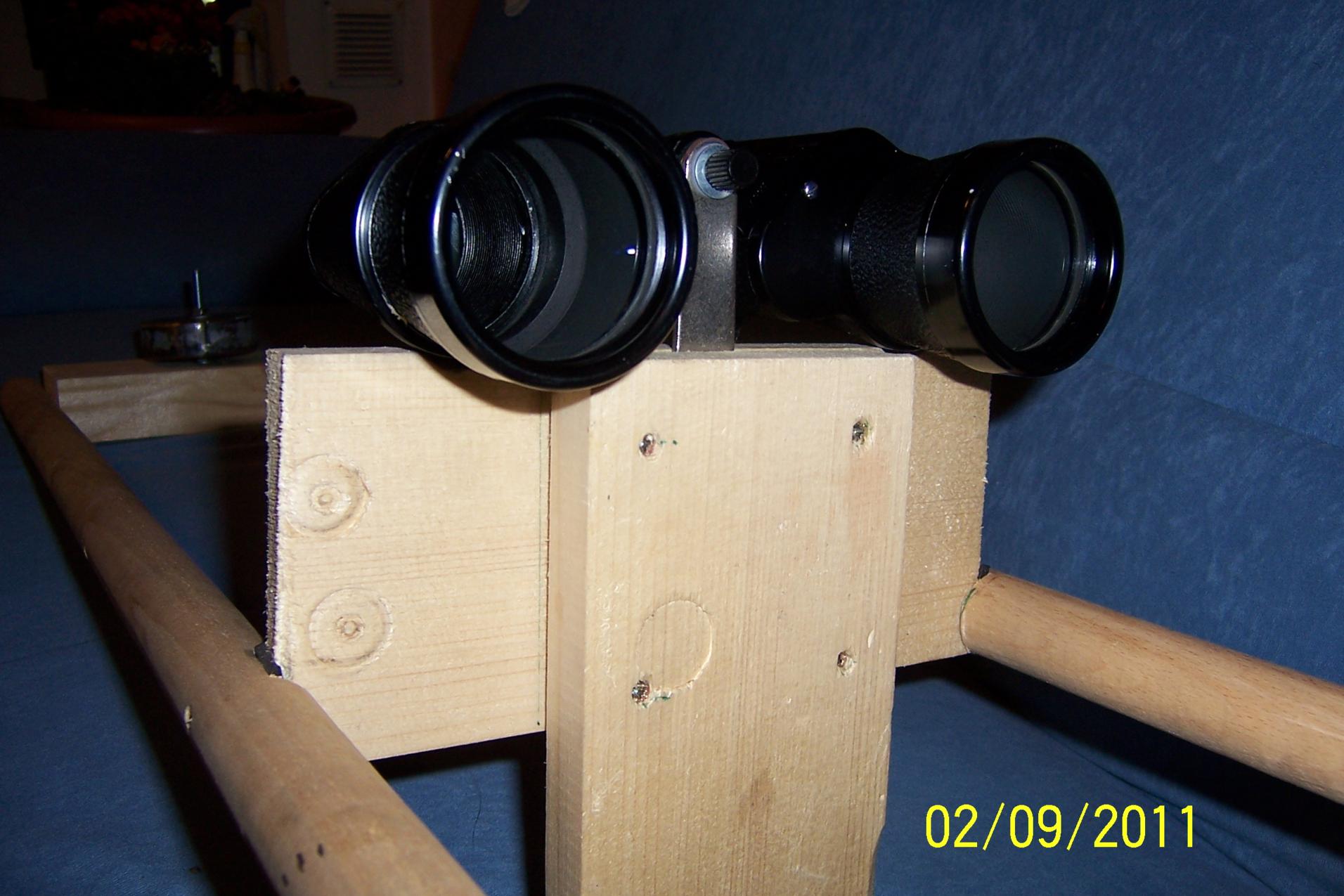

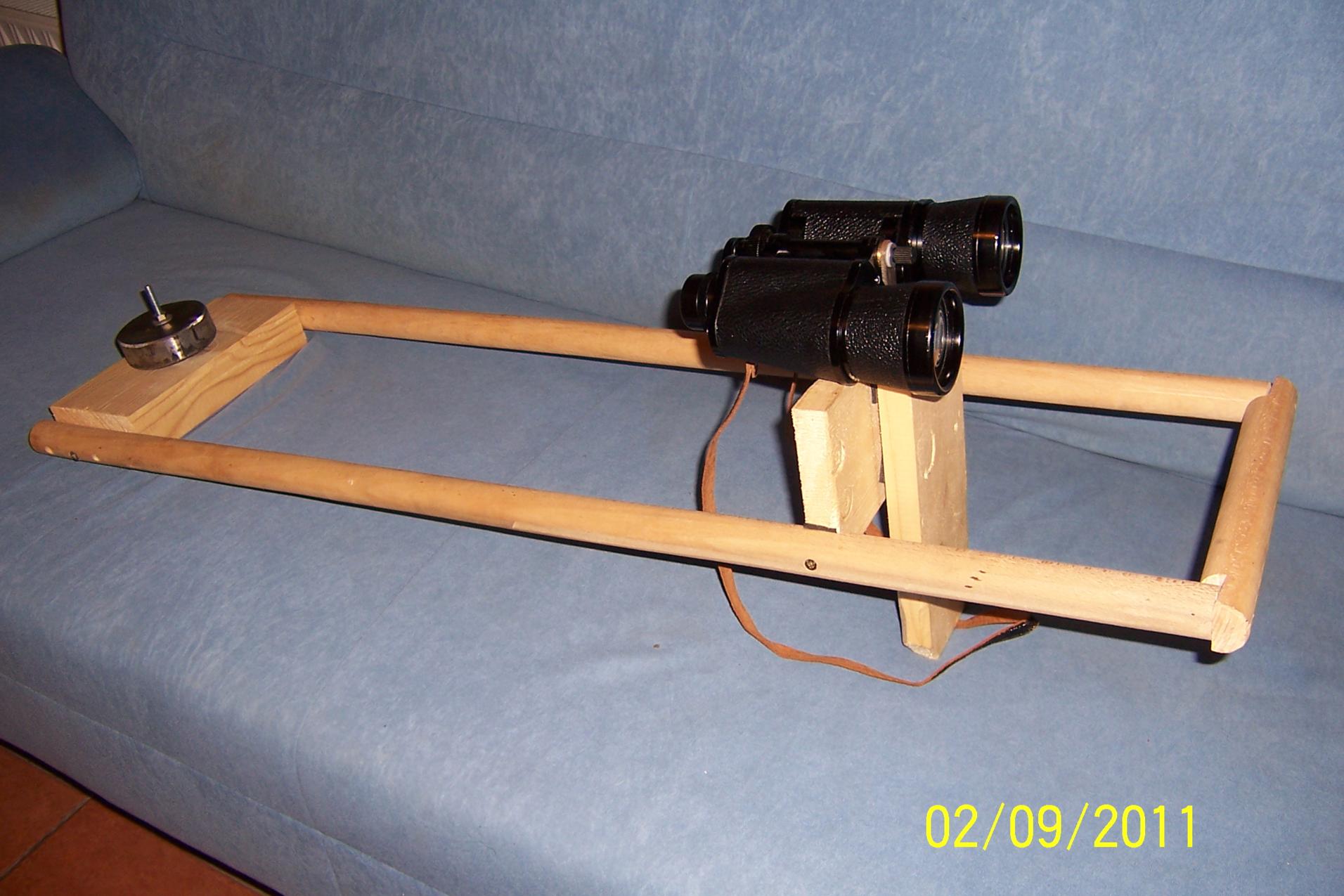

Rezultatul il vedeti in pozele de mai jos , iar numele ,pentru ca Bi-zooka a fost patentat de Mircea, va fi Li-zooka.

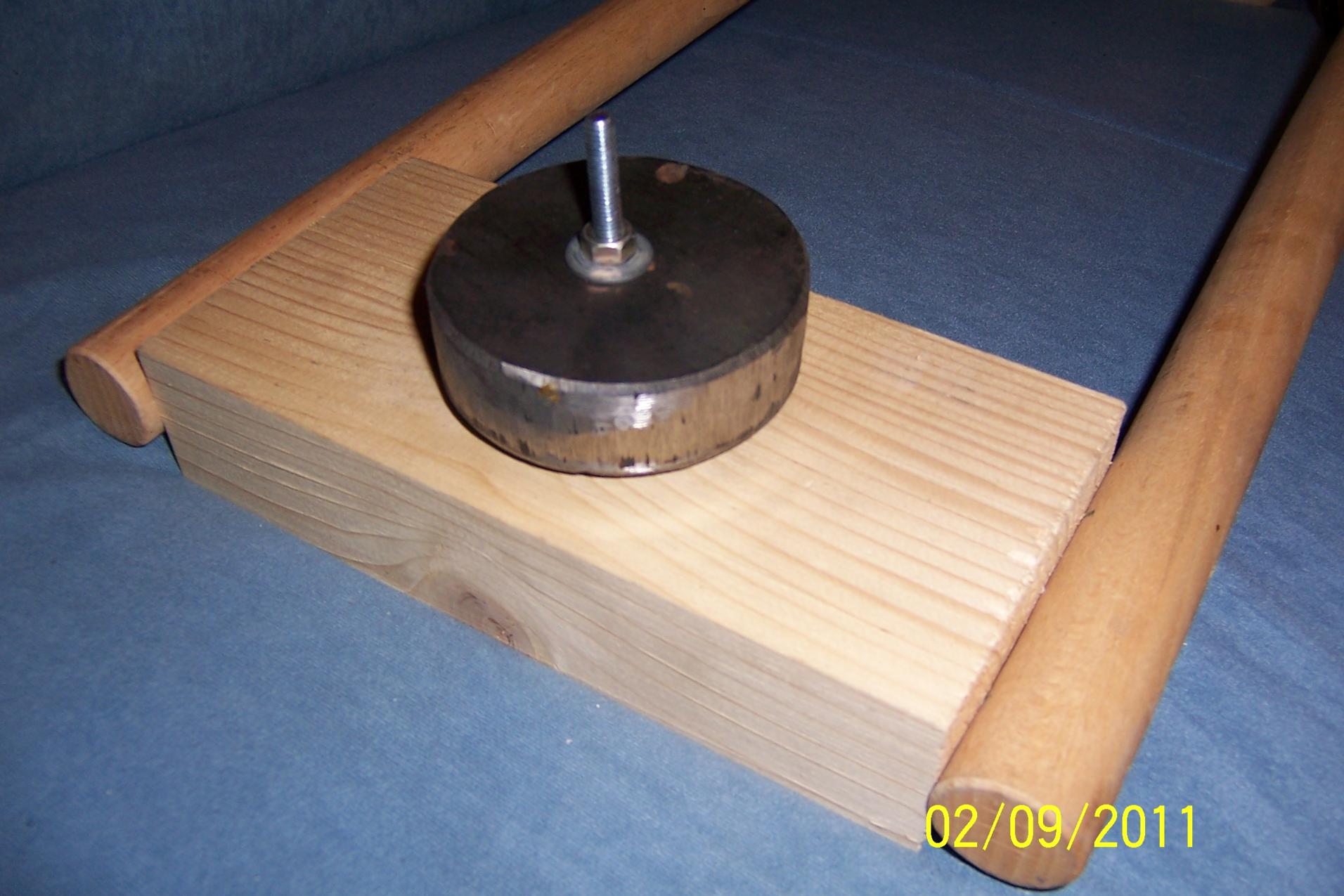

Dupa ce facut cateva observatii am vazut ca e nevoie de o contragreutate pe care am atasat-o pe un surub cu posibilitatea de suplimentare sau de scadere a greutatii.
Am costatat o imbunatatire a calitatii observatiilor , mai ales daca esti asezat pe un scaun cu spatar jos(care sa nu te incurce la privirea inspre zonele inalte ale cerului)
Recomand dispozitivul mai ales celor cu binocluri cu mariri mai mari x 15, x20.



 Descriere:
 Marime fisier:  216.8 kb
 Vizualizat:  de 14985 ori




 Descriere:
 Marime fisier:  203.11 kb
 Vizualizat:  de 14985 ori




 Descriere:
 Marime fisier:  205.09 kb
 Vizualizat:  de 14985 ori




_________________
NDan
ED100 APO ,CG5-GT, binoclu Karl Zeiss Jena 10x50W Jenoptem
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   Binocluri / Spottingscope Du-te la pagina 1, 2  Urmatoare
Download topic
Pagina 1 din 2

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2014 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
