Adaptare trepied Sokkia


Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1120



Localitate: Bucuresti

MesajTrimis: 25 Mar 2019 20:59 Download mesaj
Titlul subiectului: Adaptare trepied Sokkia
Raspunde cu citat (quote)

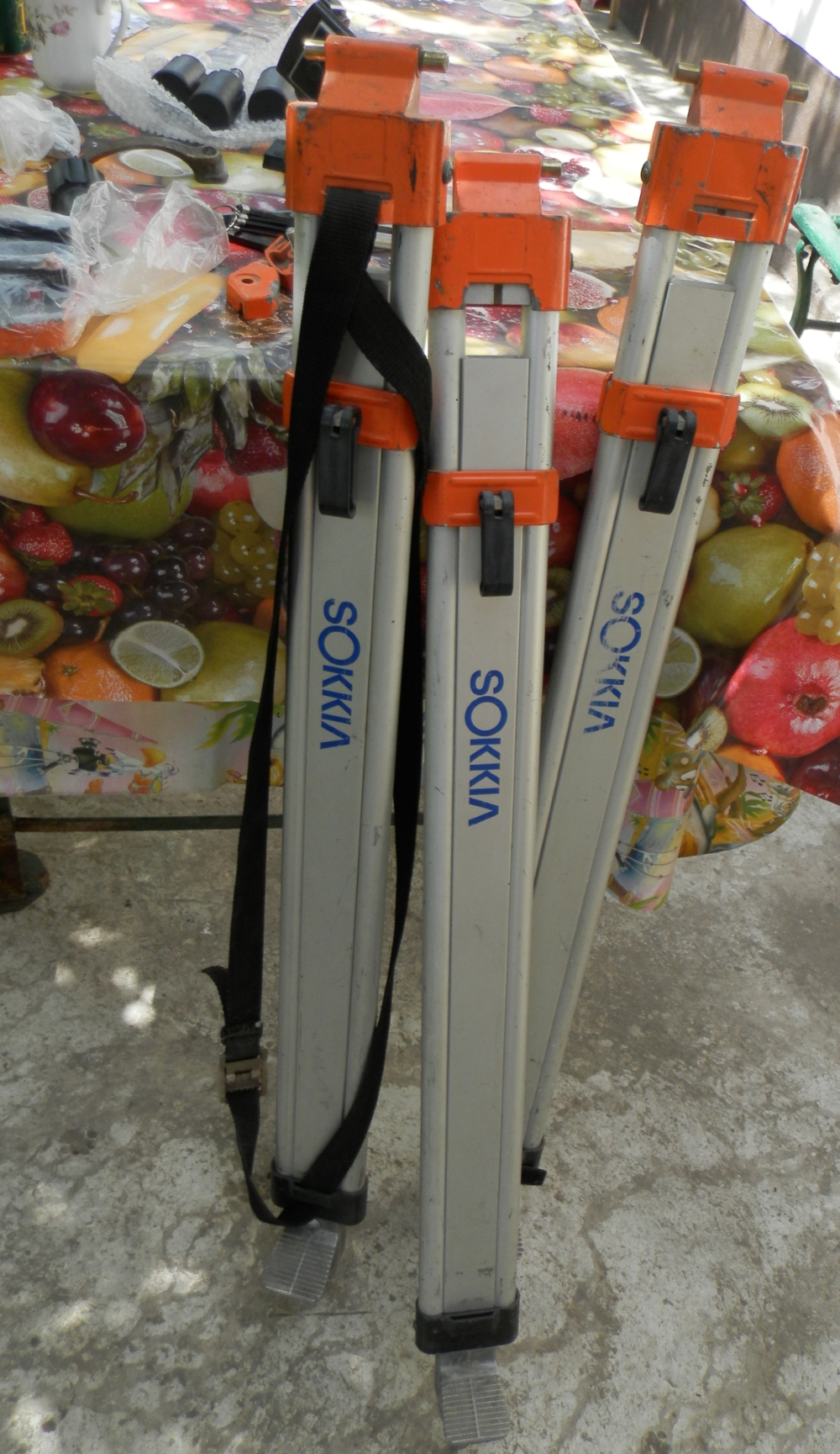

Trepied-urile aferente statiilor topo, nivelelor etc. Sokkia au marele avantaj de a fi foarte solide si foarte bune pentru a fi utilizate in astro. Dat fiind ca toate trepied-urile respecta acelasi standard, ceea ce va voi arata este valabil pentru oricare din ele. Deci in afara de trepied am cumparat un sistem de prindere semiautomat pentru aparate foto cu sina asamblabila pe o sanie (Sistem Prindere Quick Release pentru Manfrotto / Benro / Miliboo) si un cap de montura ... puteti folosi orice cap doriti, eu am folosit unul mai ieftin dar cu 3 grade de miscare si 5Kg capacitate (Cap panoramic Omegon Titania 3D 500).

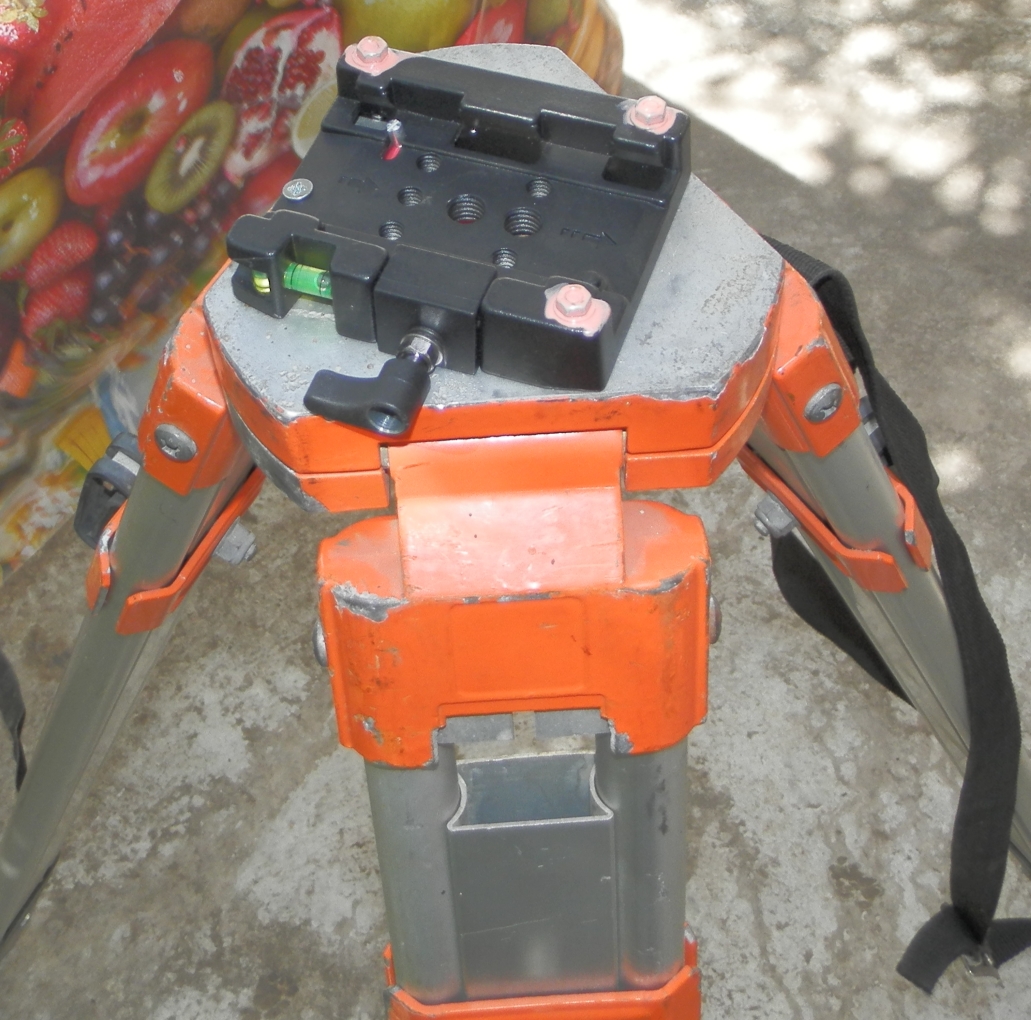

Se demonteaza placa superioara a trepiedului Sokkia, se aseaza sania pe ea, se traseaza cu atentie cele 4 gauri. Se gauresc (am folosit suruburi cu cap zenc metric 4) si se monteaza sania ferm. Vezi poza 1.jpg.
Apoi se scoate surubul care tine bratul de prindere a sinei, se scoate arcul , se scoate bratul.

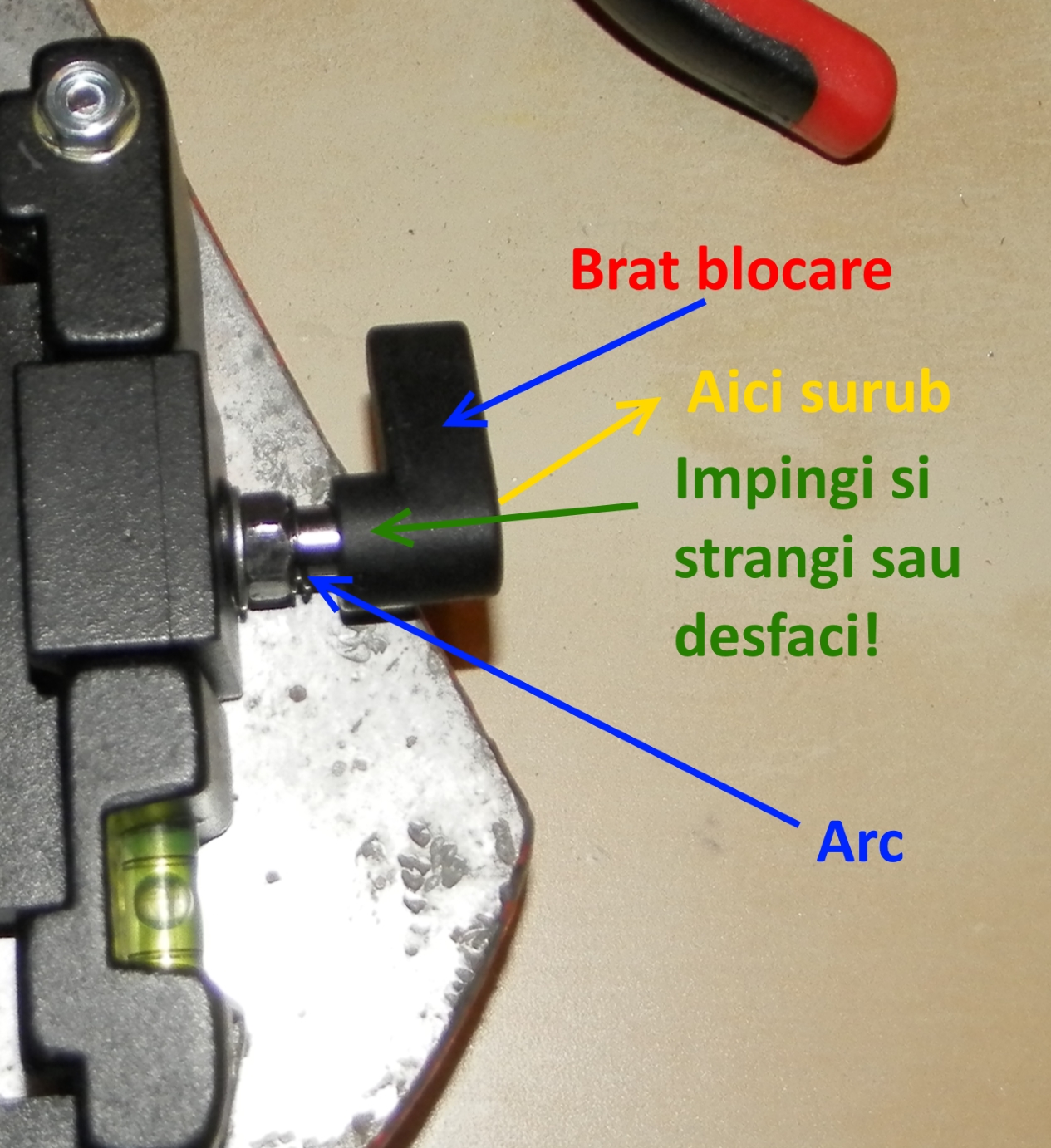

Se monteaza putin invers respectiv se pune intai arcul , apoi bratul si apoi se se insurubeaza surubul de prindere. Acum bratul lucreaza ca un sistem de ambreiaj. Ca sa strangem ghiara de blocare, apasam in brat in sensul sagetii verzi (Poza 3.jpg) pana intra in piulita de actionare, se strange si se elibereaza bratul. Pentru desfacere se apasa iar bratul in sensul sagetii verzi pana se cupleaza si se desurubeaza cate jumate de tura binenteles. Pe capul monturii la baza se va prinde sina aferenta saniei. Si acum avem un sistem montura semiprofi pentru binoclul sau telescopul nostru.
Avantajul este obtinerea unui sistem montura pe un trepied foarte solid (se gasesc second hand ieftine) si in acelasi timp modularitatea. Se poate monta pe acest sistem orice dorim , un alt cap montura , un alt sistem de reglare pozitionala, etc. doar prin prinderea acestuia la sina de cuplaj.

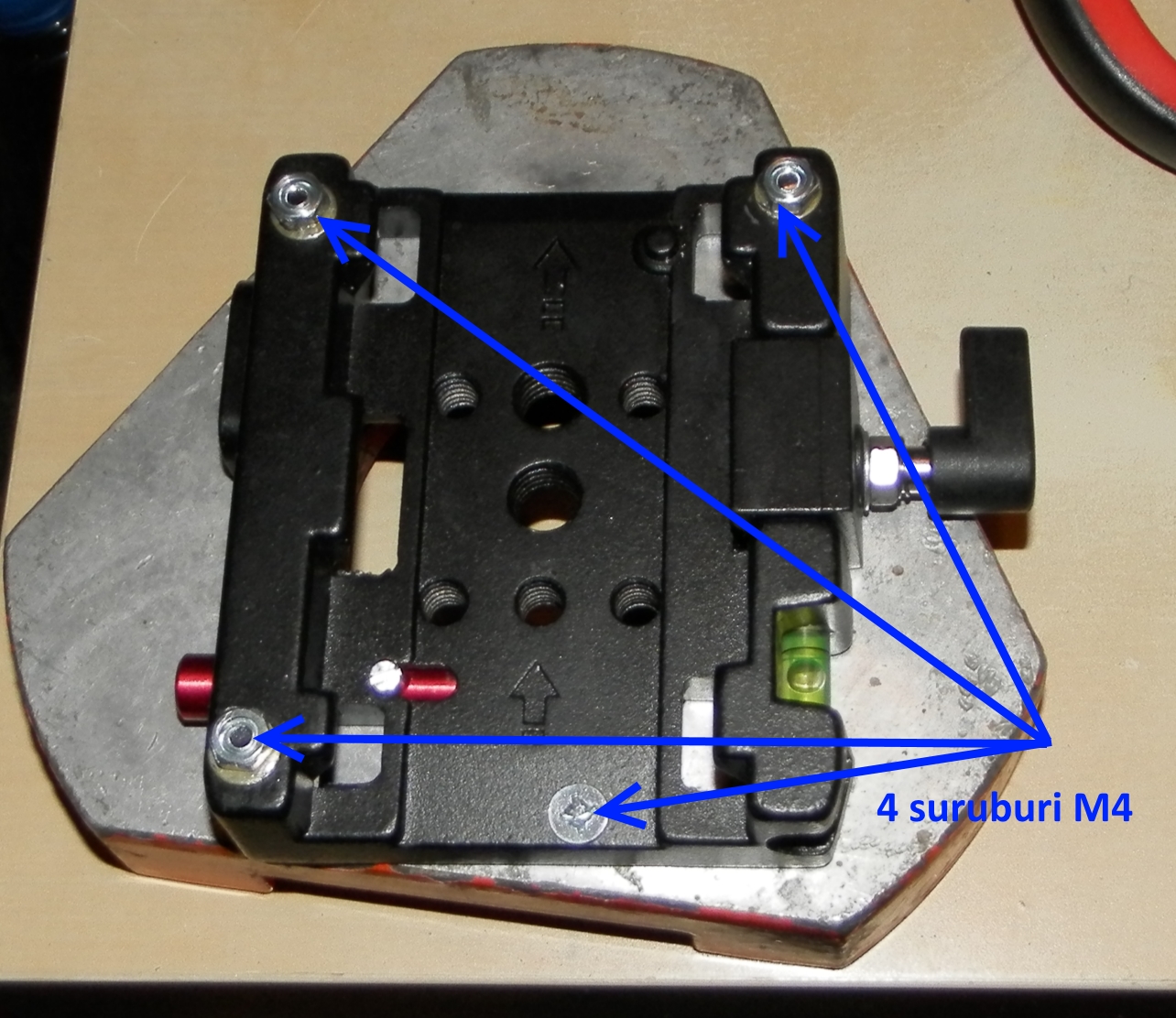

 Descriere:
Montare in 4 suruburi.
 Marime fisier:  798.16 kb
 Vizualizat:  de 506 ori

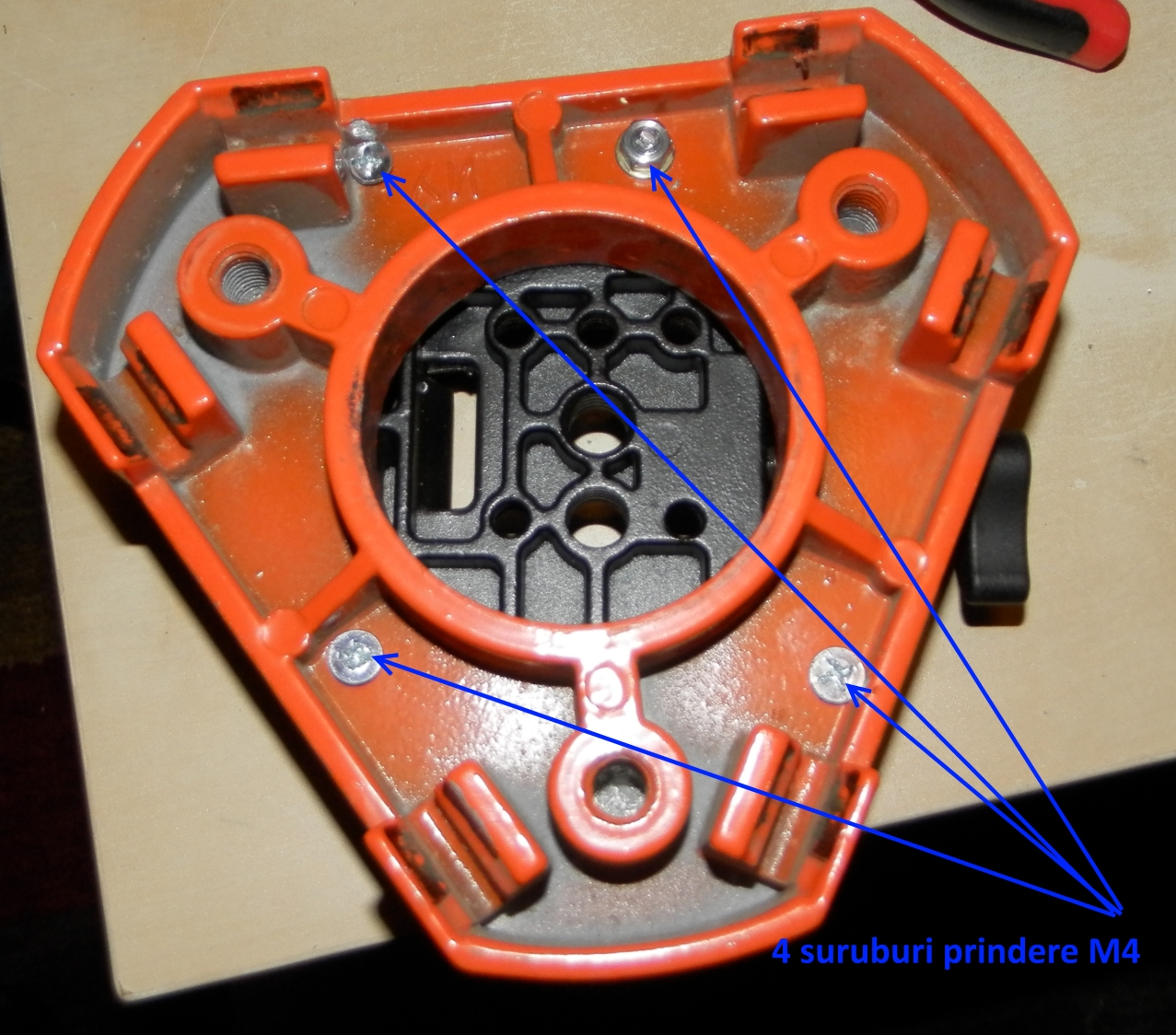

 Descriere:
Partea inferioara
 Marime fisier:  886.7 kb
 Vizualizat:  de 505 ori




 Descriere:
Detaliu remontare brat in sistem ambreiaj
 Marime fisier:  854.03 kb
 Vizualizat:  de 505 ori




Cap monturaOmegon.jpg
 Descriere:

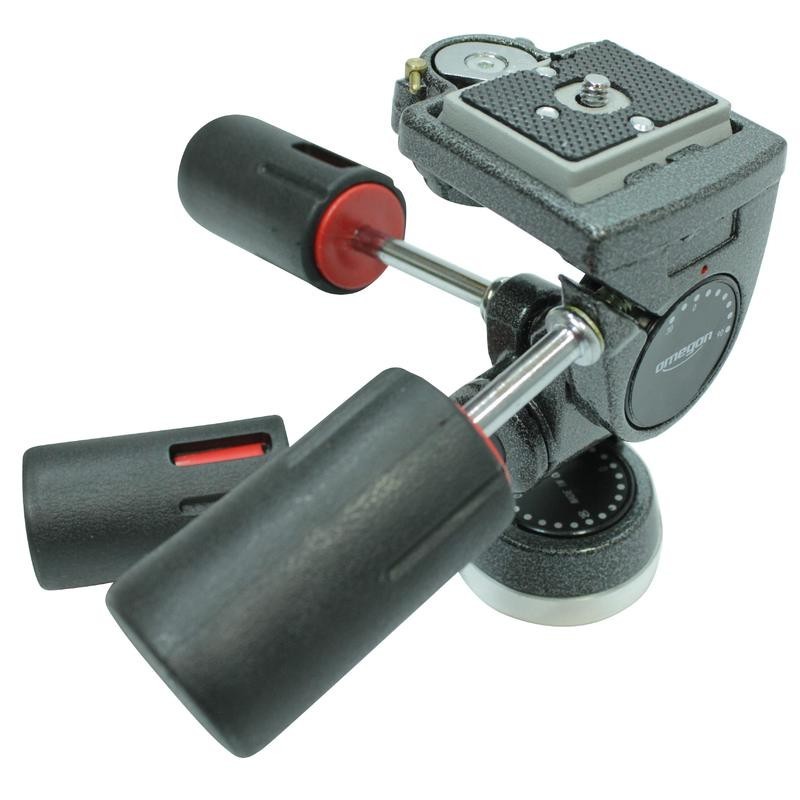

Cap panoramic Omegon Titania 3D 500
Se poate folosi orice alt cap
 Marime fisier:  60.24 kb
 Vizualizat:  de 495 ori

Cap monturaOmegon.jpg



 Descriere:

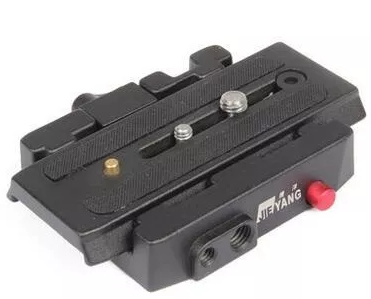

Sistem Prindere Quick Release pentru Manfrotto / Benro / Miliboo
Se poate folosi si altceva
 Marime fisier:  89.14 kb
 Vizualizat:  de 488 ori



Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1120



Localitate: Bucuresti

MesajTrimis: 29 Apr 2019 22:03 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

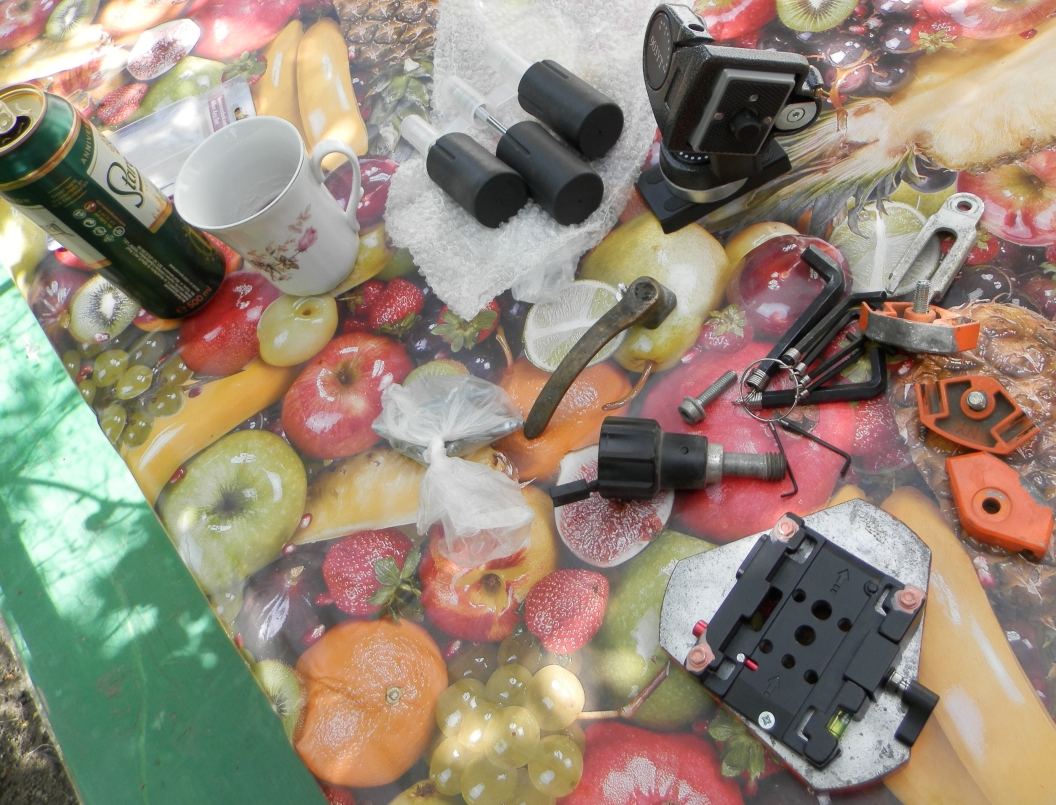

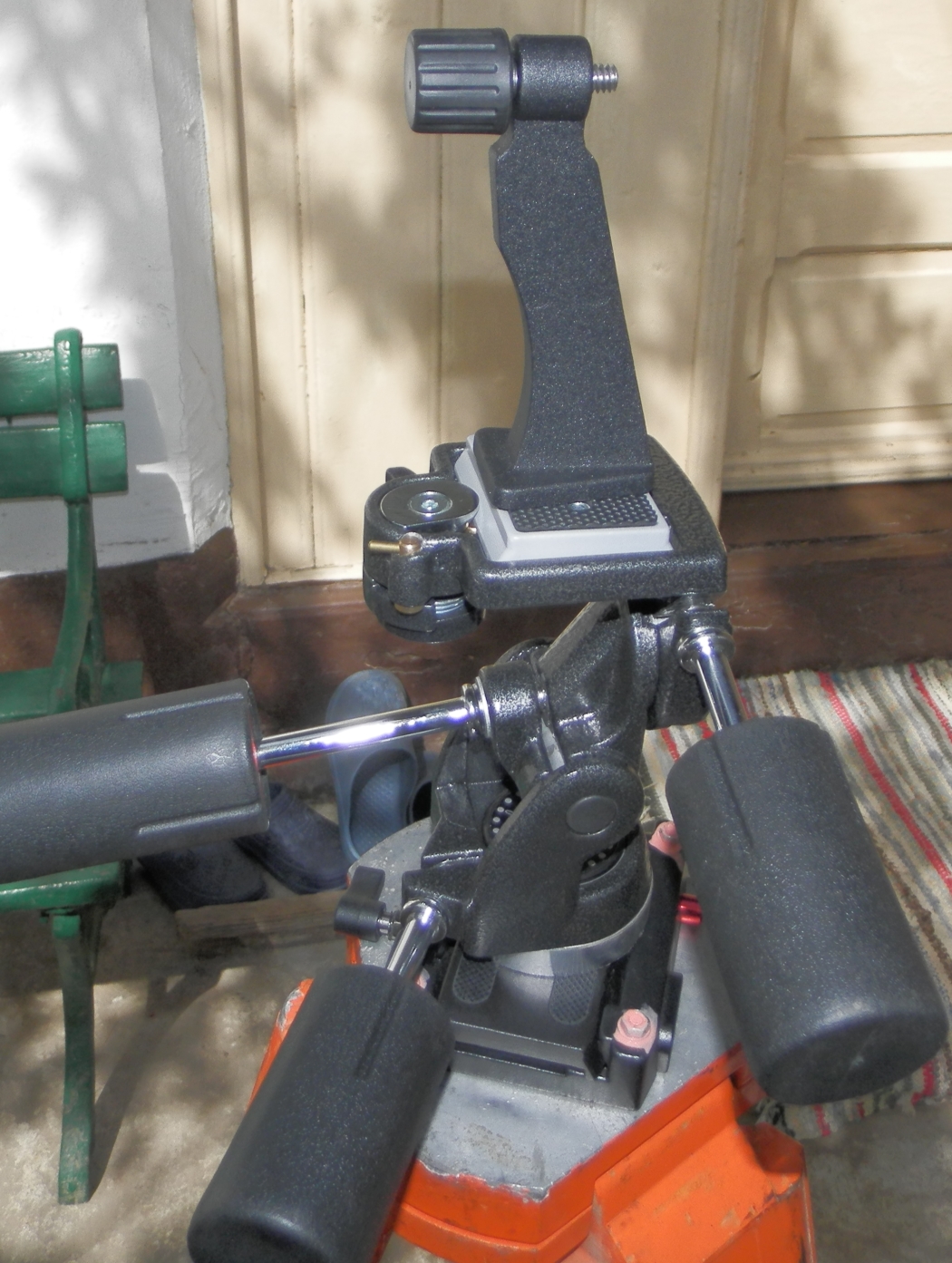

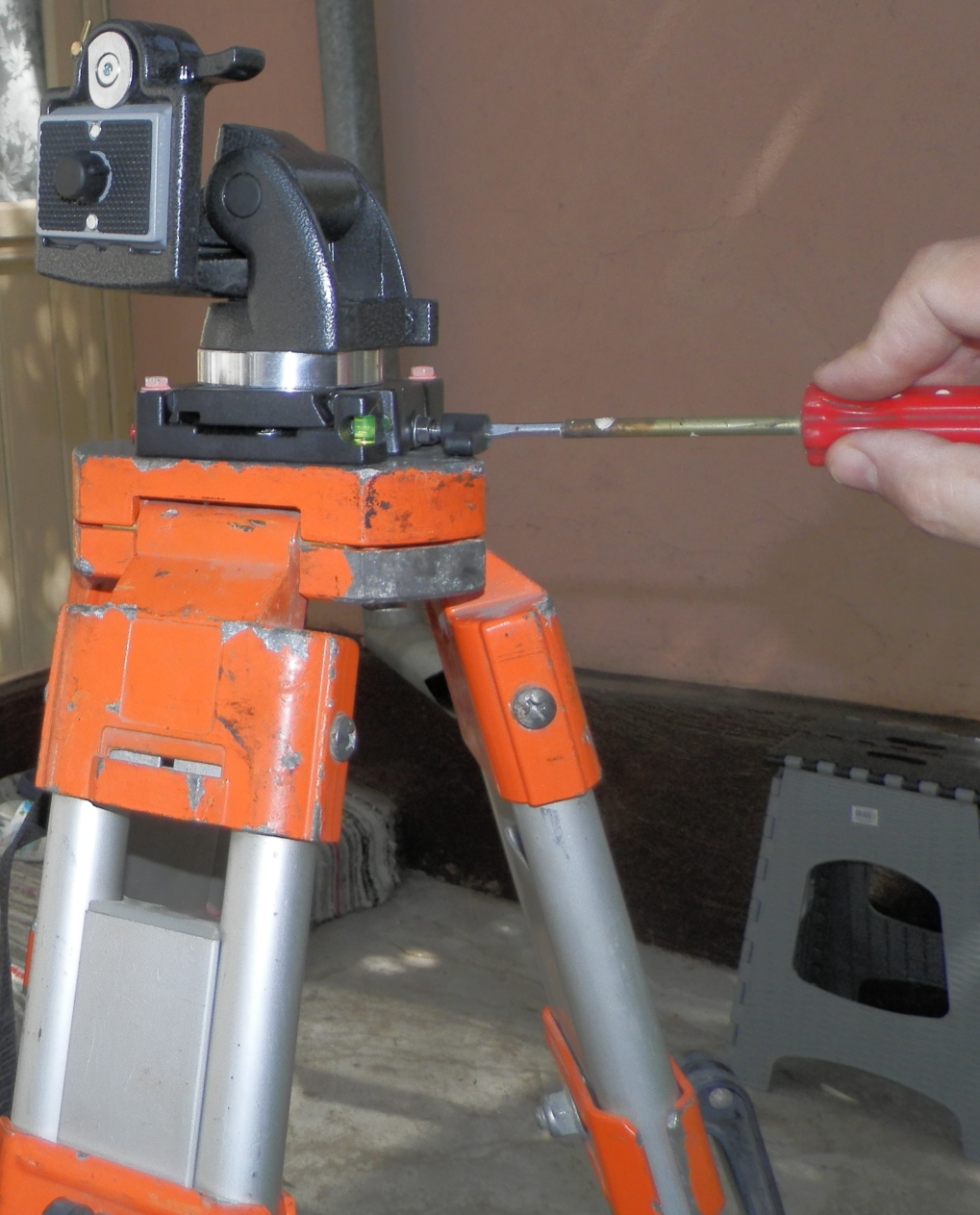

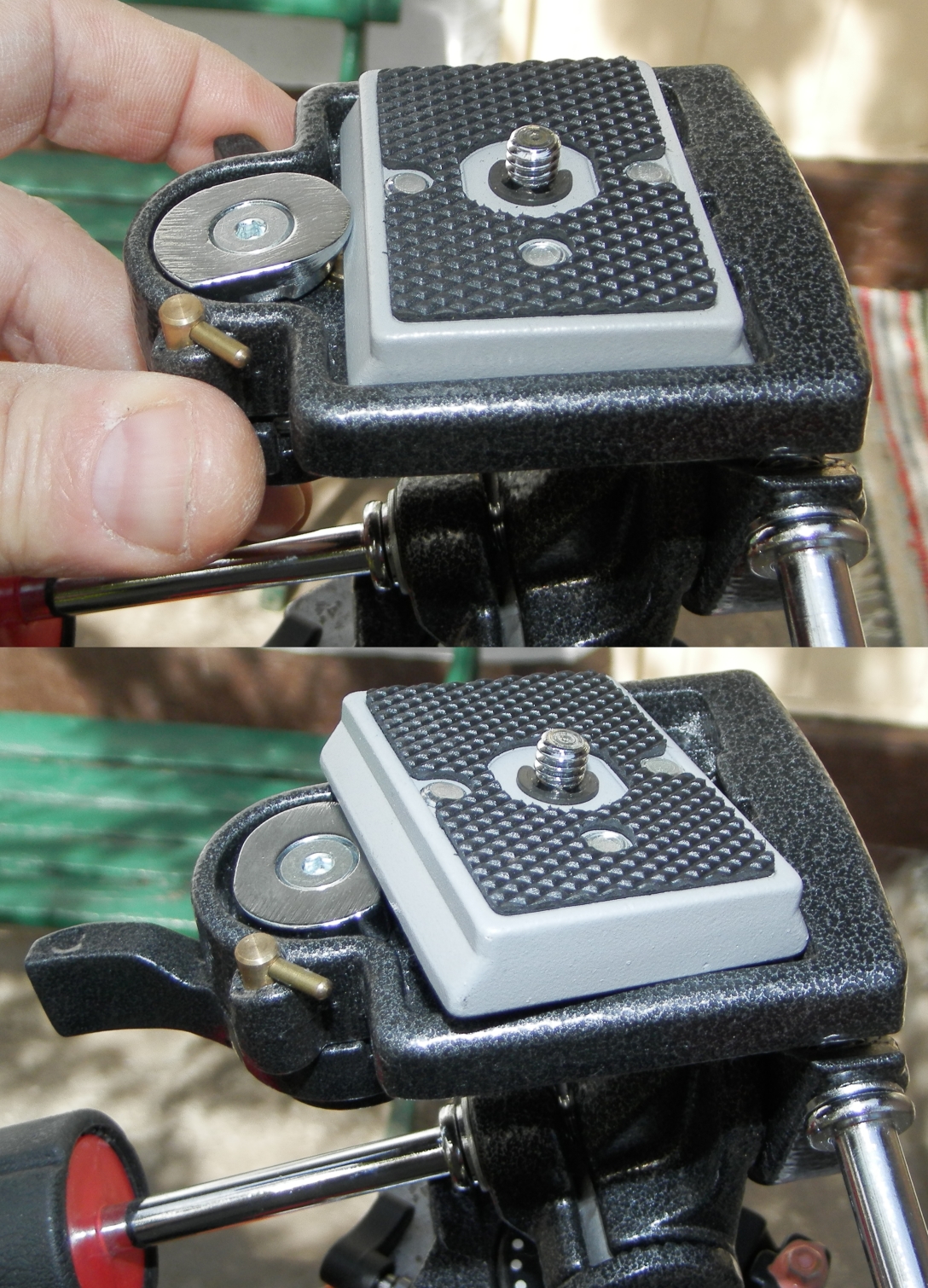

Constructia continua.
Si iata "filmul" montajului final ... nu mai necesita explicatii Very Happy ... sper Laughing
Rezultatul este foarte bun, un trepied solid dotat cu un cap foarte manevrabil. Si cheltuieli minime.



 Descriere:
 Marime fisier:  1.1 MB
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  721.74 kb
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  676.18 kb
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  715.21 kb
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  757.7 kb
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  1.19 MB
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  978.91 kb
 Vizualizat:  de 350 ori




 Descriere:
 Marime fisier:  864.41 kb
 Vizualizat:  de 350 ori



Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7465

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 01 Mai 2019 22:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Fainã lucrare, Dorin!
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
