Telescop 200 mm F5 Dobson truss compact portabil


Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Wanderer
Membru
Membru


Data inscrierii: 05 Iun 2016
Mesaje: 17



Localitate: Oltenita

MesajTrimis: 29 Apr 2017 16:20 Download mesaj
Titlul subiectului: Telescop 200 mm F5 Dobson truss compact portabil
Raspunde cu citat (quote)

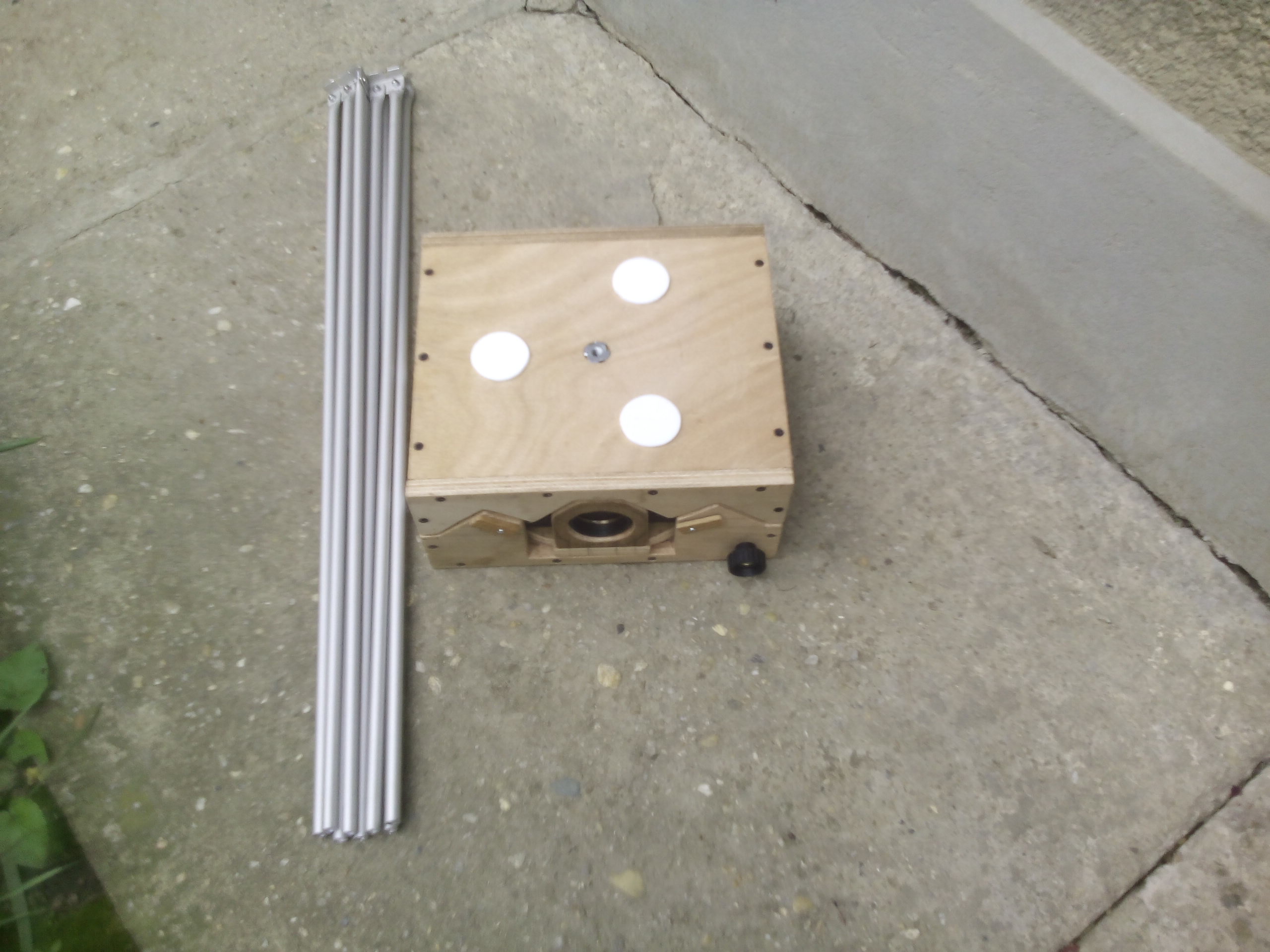

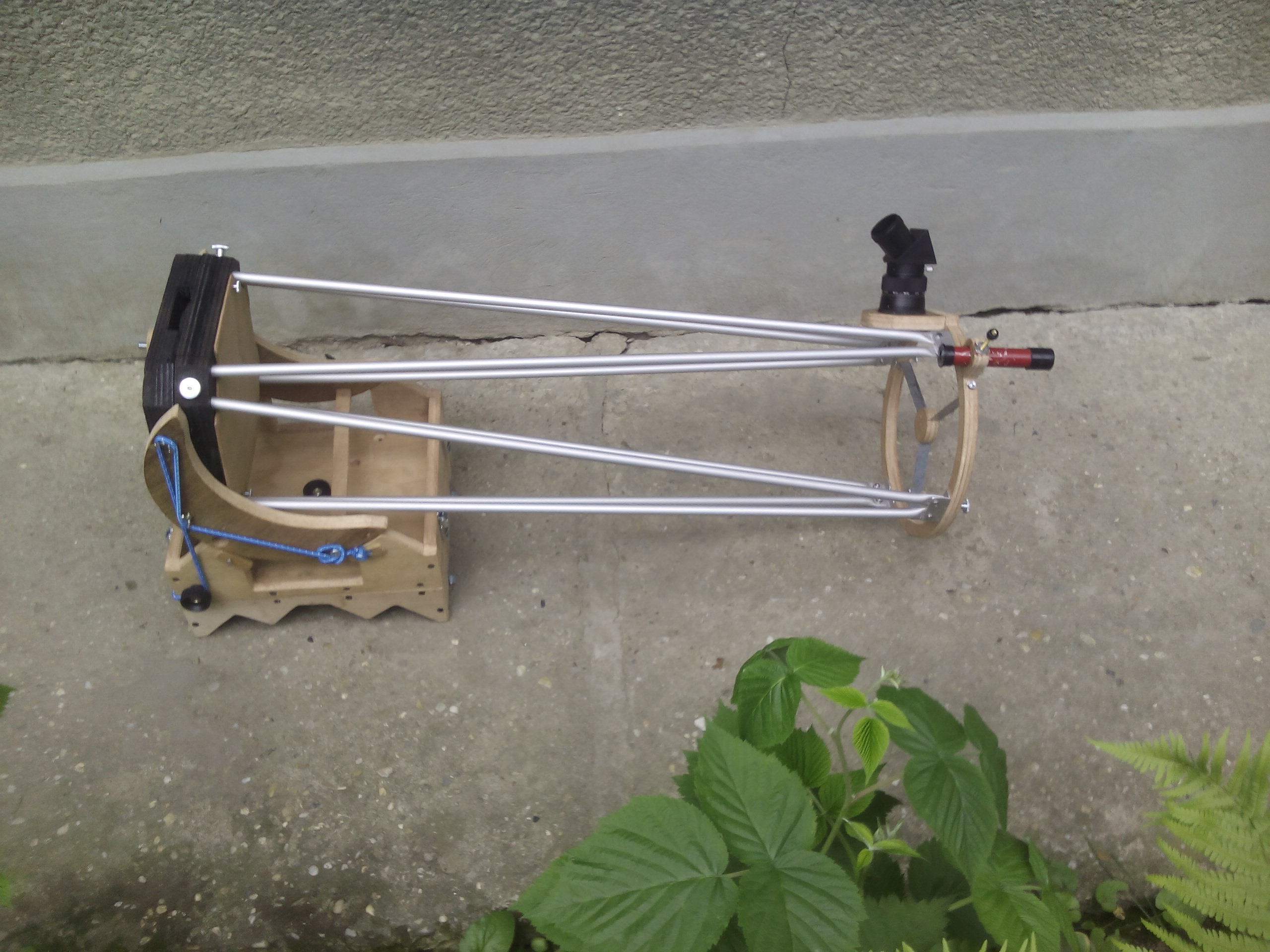

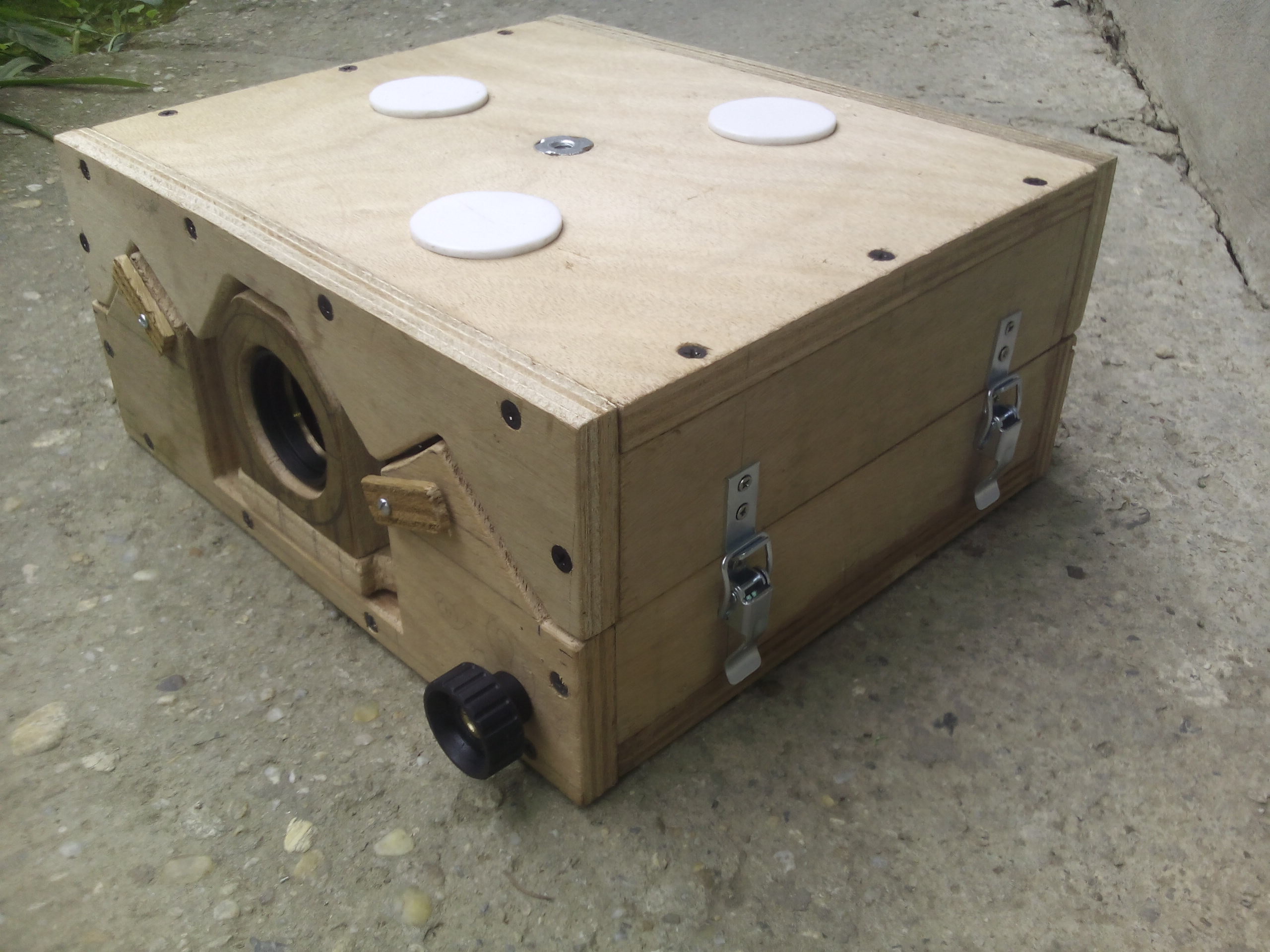

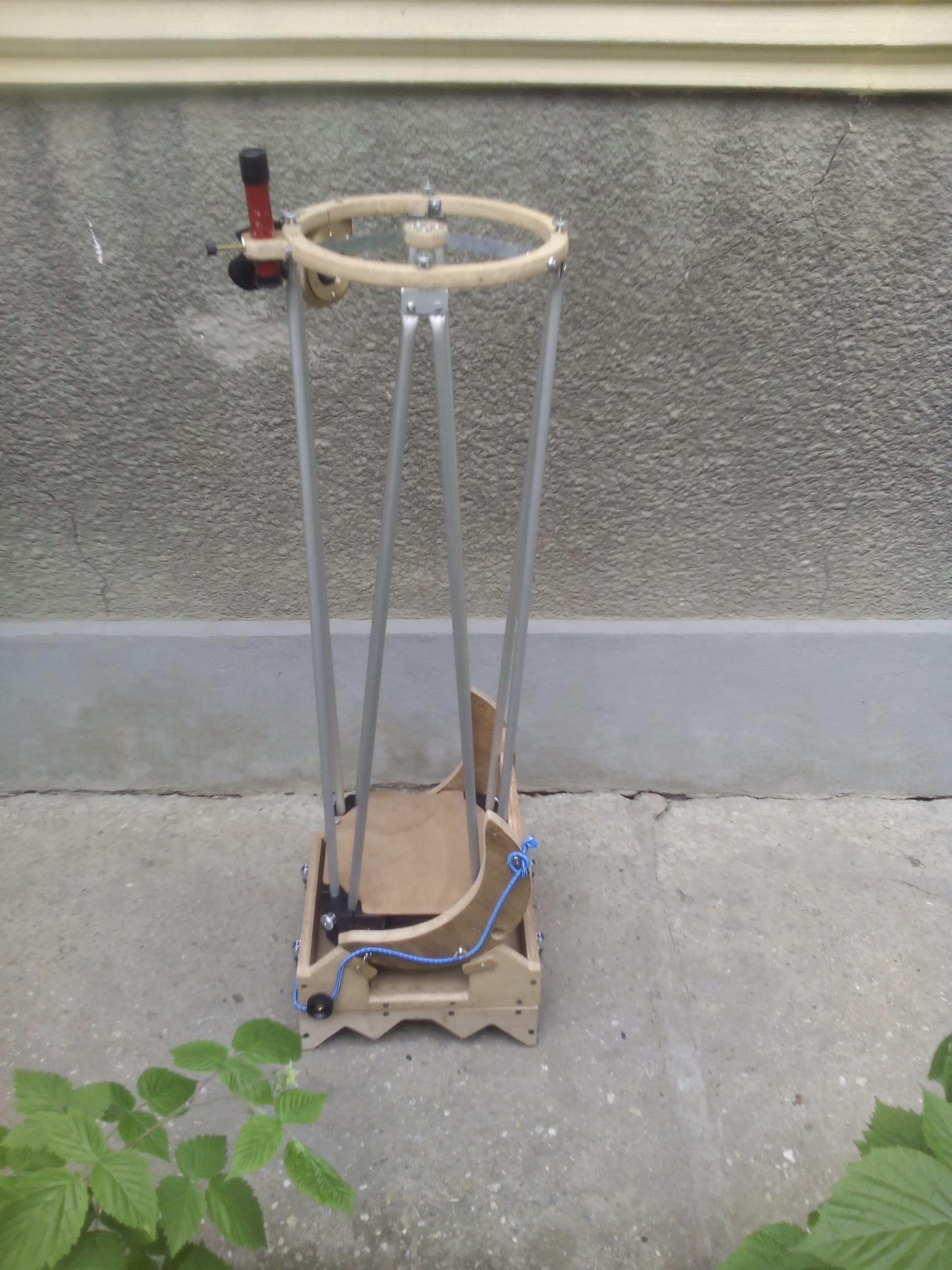

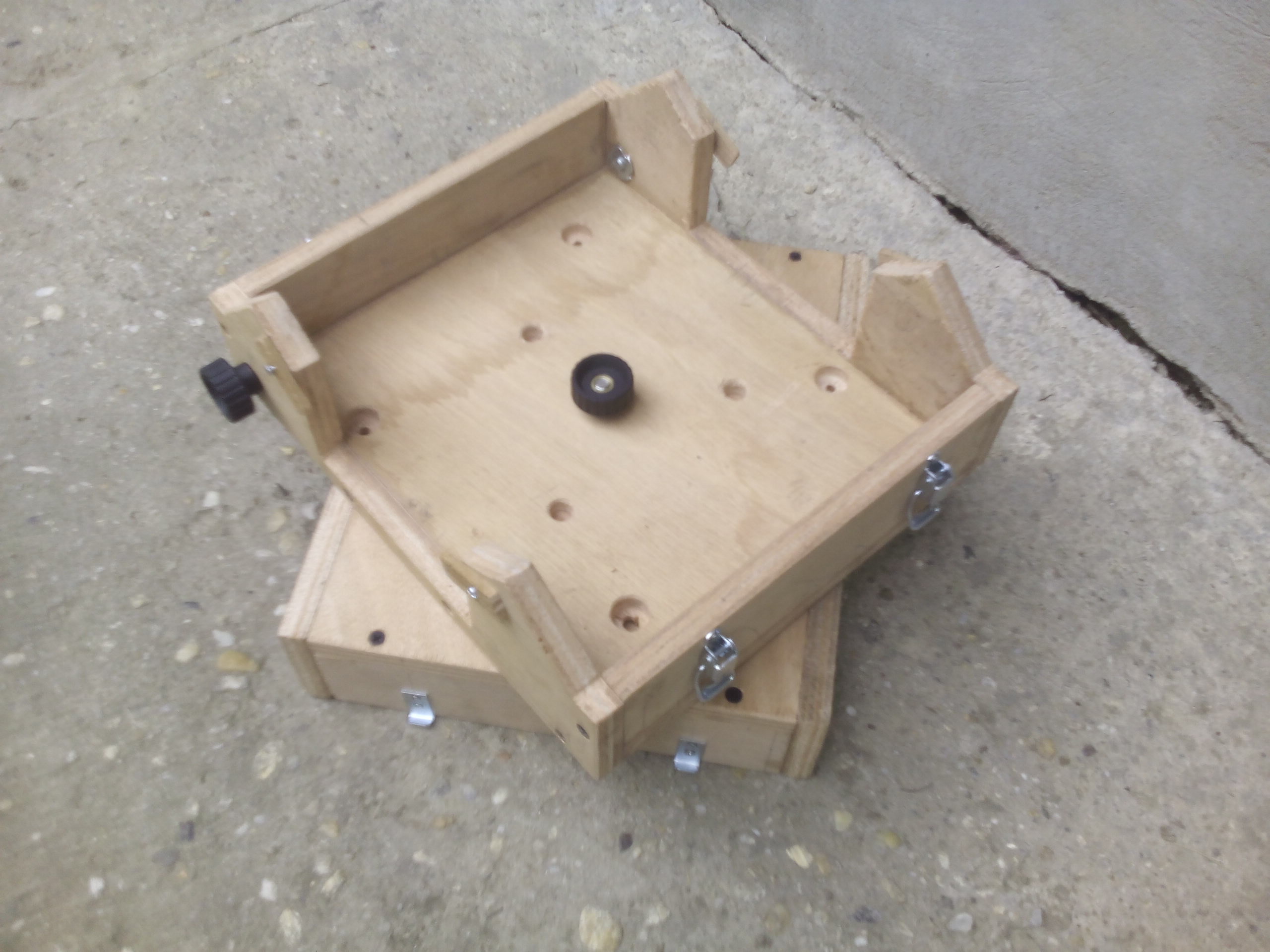

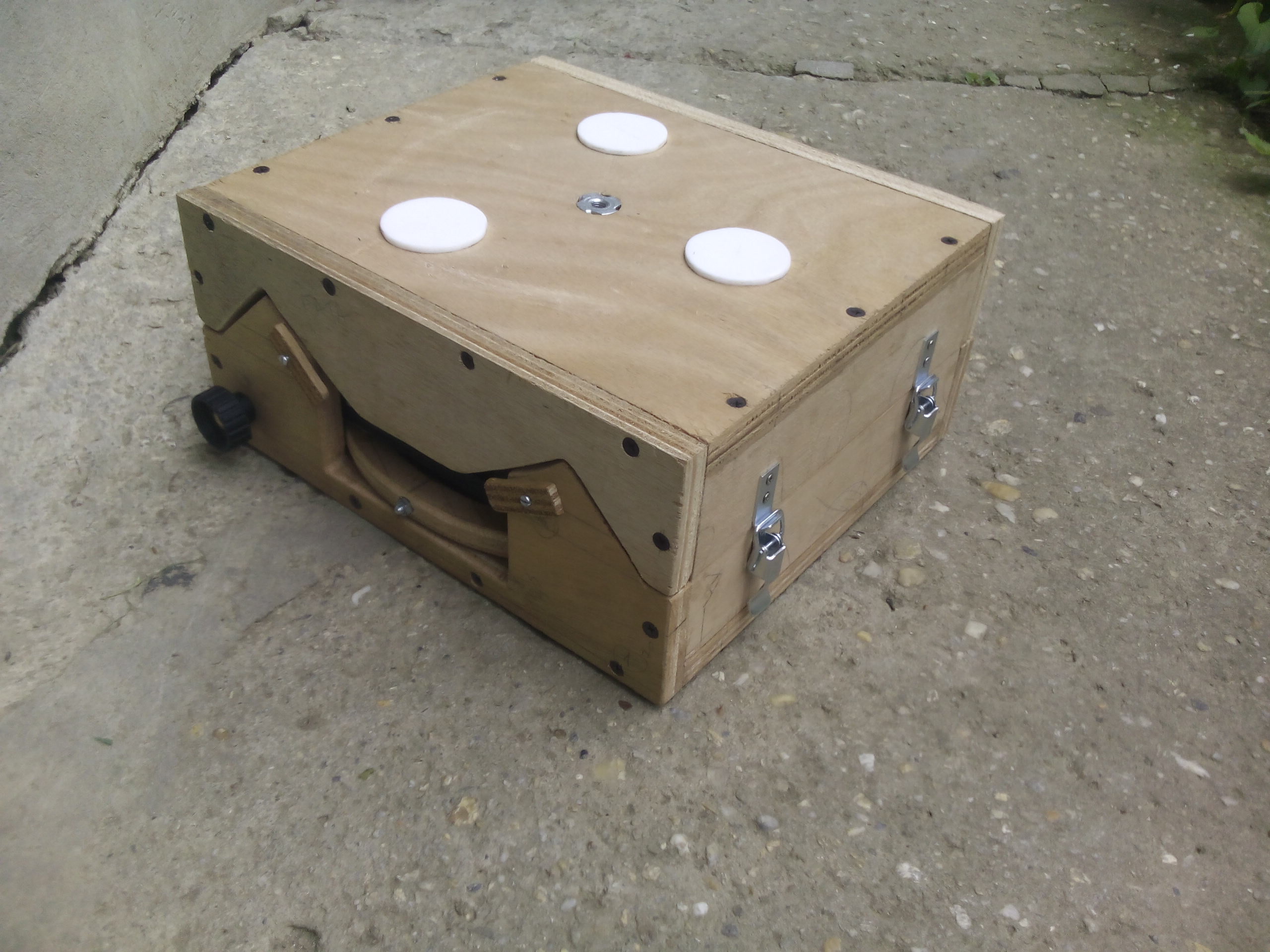

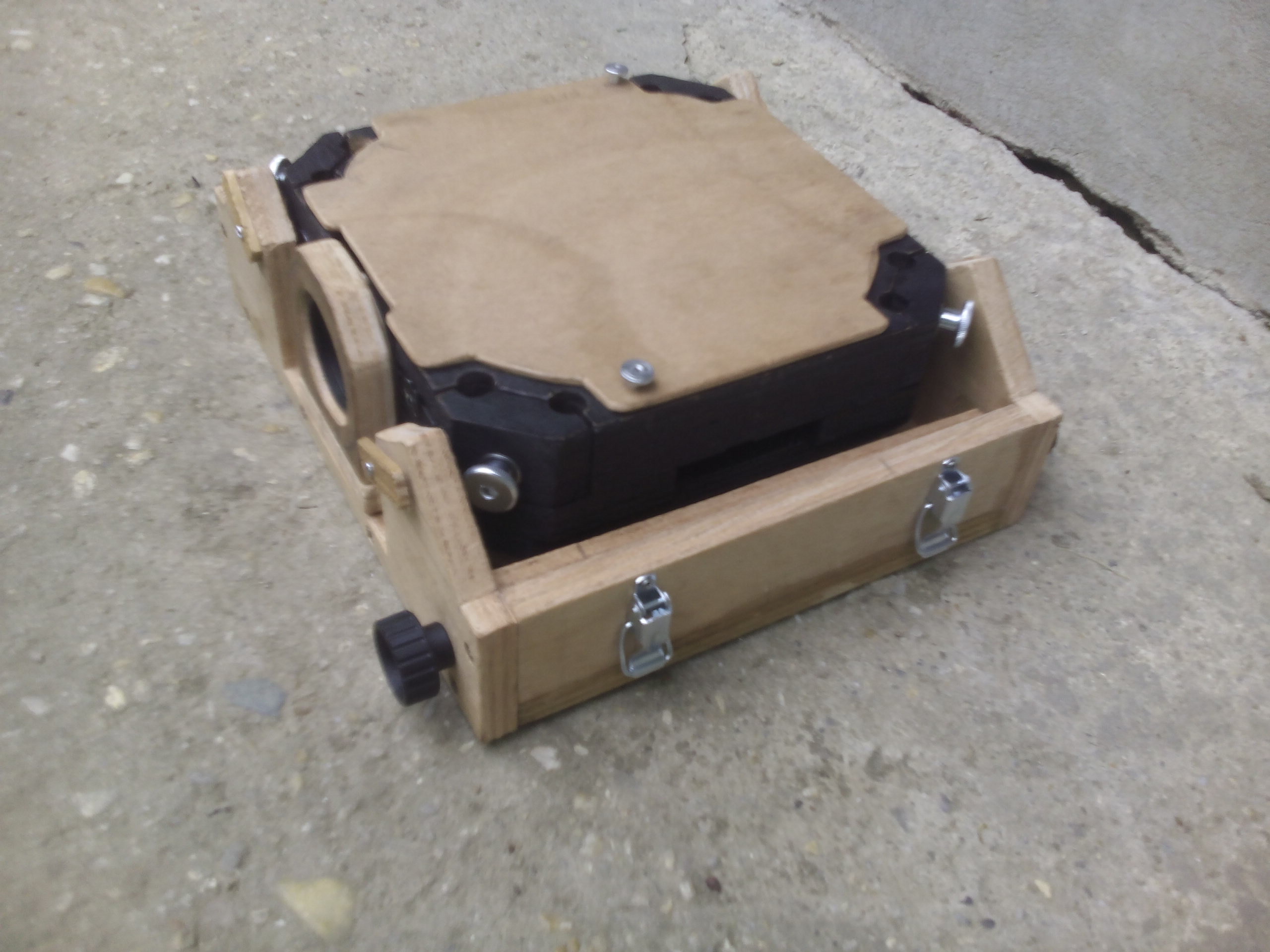

In primul rind ideea nu imi apartine, dar fata de sursa sint citeva modificari fiindca la anumite parti nu am inteles cum a facut si am adaptat.
Am inceput dar nu stiam cum se va termina(nu am avut schita completa); anumite parti le-am refacut de multe ori pt. ca am vrut sa folosesc fiecare milimetru (am vrut sa fie compact si portabil).
Ignorati:
1. modul de fixare pt. coarda elastica ( este un pic diferita de pozitia finala care a fost testata si merge).
2. cele 4 "bucatele" de lemn care ghideaza semicercurile ( vor fi inlocuite de textolit )

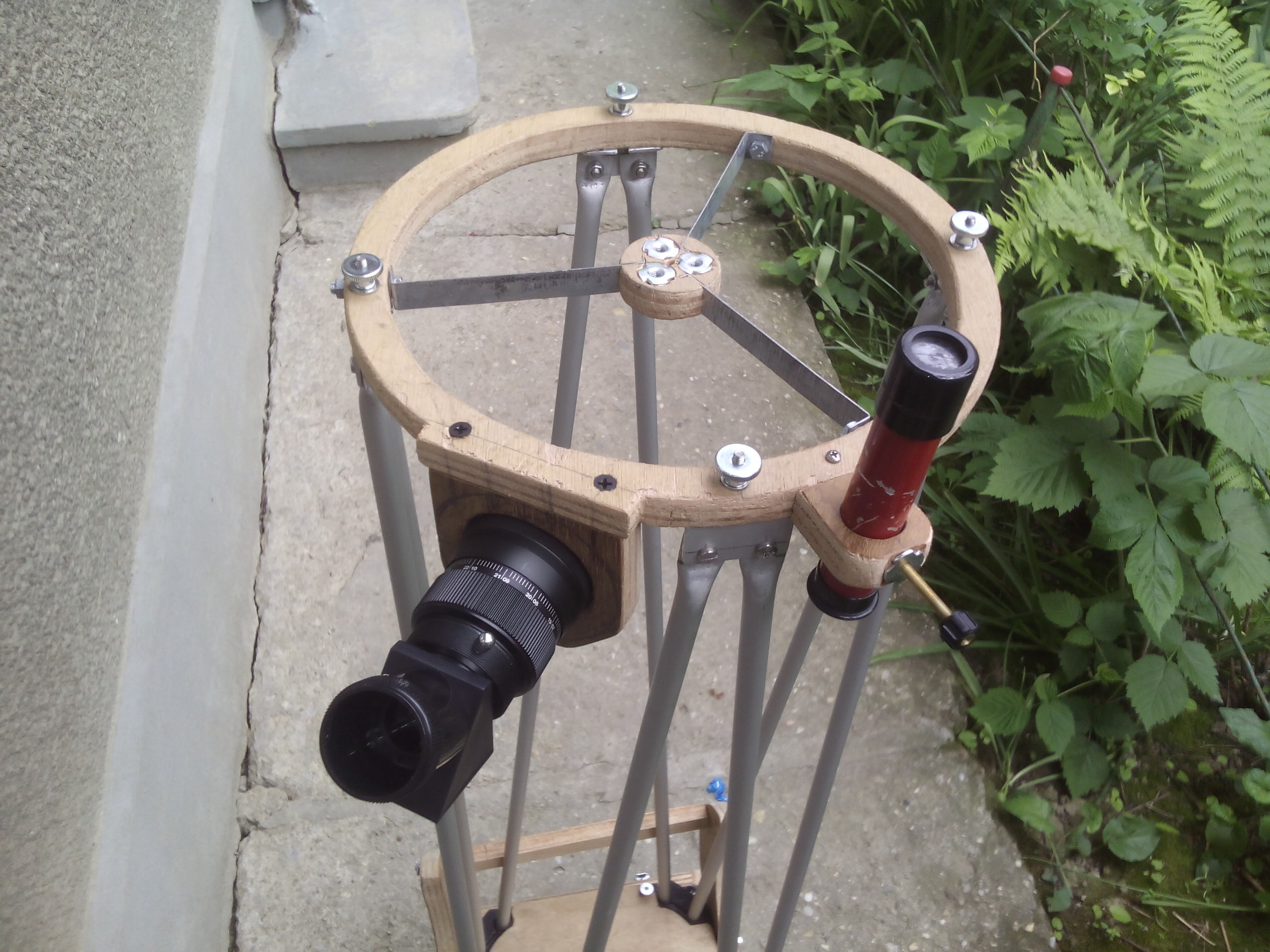

3. finderul ( imprumutat de la un Tasco ) si modul lui de fixare ( nu pot observa prin el; prea aproape de tevi).
Am folosit coarda elastica pt. ca la unghi inclinare<65 devine orizontal.
Se putea si mai bine? Binenteles.
Mai sint citeva lucruri mici de facut ( lipiri, decupare semicercuri - ajuta la greutate, vopsire, etc. )

Acum am o problema. Focalizarea imaginii este exact in mijlocul cursei de 20 mm a focuserului elicoidal +prisma+ocular. Dar vreau sa folosesc si barlowul 2x si atunci punctul de focalizare iese mult in afara. Ce optiuni exista ?
Imi puteti recomanda un ocular 5...5.5 mm mai bunicel care sa nu fie foarte mare sau greu ca impreuna cu barlow 2x sa pot ajunge si la maximul telescopului ( se va folosi mult si la terestru pe distante mici ) ?



 Descriere:
 Marime fisier:  596.94 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  630.56 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  678.31 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  450.94 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  444.94 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  582.56 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  603.69 kb
 Vizualizat:  de 3205 ori




 Descriere:
 Marime fisier:  483.56 kb
 Vizualizat:  de 3205 ori



Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7867



Localitate: Bucuresti

MesajTrimis: 29 Apr 2017 17:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foloseste un tub extender pt. barlow.
Sus
Wanderer
Membru
Membru


Data inscrierii: 05 Iun 2016
Mesaje: 17



Localitate: Oltenita

MesajTrimis: 29 Apr 2017 18:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

valy a scris:
Foloseste un tub extender pt. barlow.


- scuze, am scris exact opusul; prin adaugarea unui Barlow2x punctul de focalizare ramine in urma.
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7867



Localitate: Bucuresti

MesajTrimis: 29 Apr 2017 18:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Scoate prisma.
Ciudat, la mine se departeaza nu se apropie cand folosesc barlow.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 30 Apr 2017 10:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Unde ai găsit focuserul elicoidal? Este pe 1.25", da? Eu am găsit cu o cursă de 10mm și voiam să-l pun la newtonian dar 20mm mi se pare mai OK ca să nu fie nevoie de bucșe de extindere a range-ului.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Wanderer
Membru
Membru


Data inscrierii: 05 Iun 2016
Mesaje: 17



Localitate: Oltenita

MesajTrimis: 30 Apr 2017 12:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pe Aliexpress (este pe 1.25"). Majoritatea sint cu 10mm dar sint si cu 24 mm.
Edit: Am masurat cu rigla ~23 mm desi in specificatii este 20 mm.
Sus
Wanderer
Membru
Membru


Data inscrierii: 05 Iun 2016
Mesaje: 17



Localitate: Oltenita

MesajTrimis: 01 Mai 2017 22:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Micsorat tevile de la truss cu 1 cm si acum pot folosi si barlow 2x la limita si zoom 7...24 mm.
O recomandare pentru un ocular mai bun in zona 5...6 mm care sa nu fie foarte greu? Acum am doar super plossl 10 mm si 20 mm.
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7867



Localitate: Bucuresti

MesajTrimis: 01 Mai 2017 22:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Wanderer a scris:

O recomandare pentru un ocular mai bun in zona 5...6 mm ...
Nagler?
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 01 Mai 2017 22:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Au apărut niște oculare noi planetare la Skywatcher și mi se par acceptabile dacă nu ai bani de Nagler (type 6 e mic). Hyperion sau Delos sunt mari. DeLite ar fi de luat în considerare dar noi, nu le găsești second. Sau orthoscopice dacă ești amator de imagini psihedelice cu flocoanele din ochi.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 02 Mai 2017 12:09 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari pentru constructie. Imi place, si probabil ca va arata super daca ii dai cu niste lac colorat. Nu iti recomand sa il faci negru, ca nu il mai vezi noaptea, si risti sa calci pe el.
_________________
Dragos N
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7867



Localitate: Bucuresti

MesajTrimis: 02 Mai 2017 12:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

dragos.n a scris:
.. Nu iti recomand sa il faci negru, ca nu il mai vezi noaptea, si risti sa calci pe el.
Ii pune leduri...rosi Smile.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 08 Mai 2017 07:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Marele dezavantaj al acestui tip de telescop este necesitatea alocării unui timp destul de lung pentru montare-demontare și colimare.

Din acest motiv am ales construcția cu o singură țeavă pentru ultralight-ul ce l-am construit acum câțiva ani pentru Corneliu. Nu se pierdea deloc colimarea la primară, doar la secundară trebuia umblat, foarte puțin, șuruburile fiind cu cap randalinat era floare la ureche. E adevărat că suferea la capitolul rigiditate, oglinda fiind grea producea flexură în părțile din lemn, țeava de carbon nu flexa deloc la fi 60mm. Deplasarea spotului laser în centrul oglinzii era de 2-3mm, de acceea îl colimam la 45 grade.

_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6791

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 11 Iun 2017 17:42 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

As mai avea de adaugat un dezavantaj la cel aratat de Erwin.
Un asemenea telescop este adecvat numai inafara orasului , deci nu pentru Astronomie Urbana...
(Zona urbana = acele locuri infecte in care ne petrecem cea mai mare parte a timpului.)

Eu am mers exact in directie inversa tocmai din aceasta cauza , oricine aprindea un bec in cartier , se vedea in ocularul telescopului meu cu tub deschis -adica fara tub.

Am facut precizarea de mai sus pentru incepatori.


Constructia este excelenta ,felicitari Wanderer si succes maxim la observatii!
Daca cu un asemenea telescop vor fi evitate zonele urbane , nu vor fi probleme.


Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com/
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 12 Iun 2017 07:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

La modelul truss confecționarea unei huse din pânză neagră ajută mult.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
