[somy]

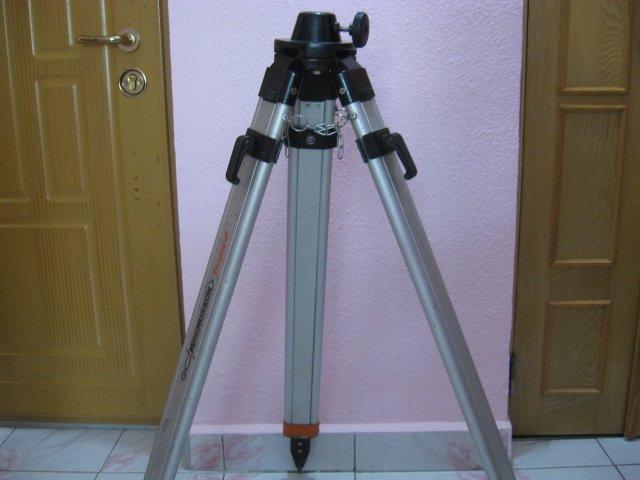

Avand un trepied teodolit MAGNUSONN in plus , cu o deschidere a inaltimi de 1,90 cm am incercat realizarea unei monturi AZ robusta, portabila , necesara atat binoclului BUSHNELL 20X80, cat si NW. de 150/750.

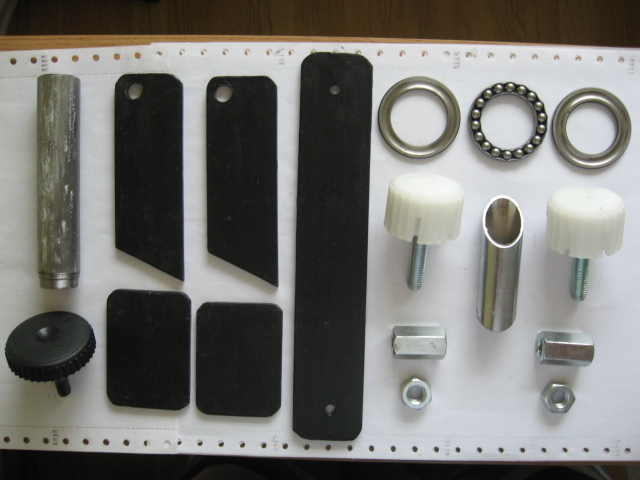

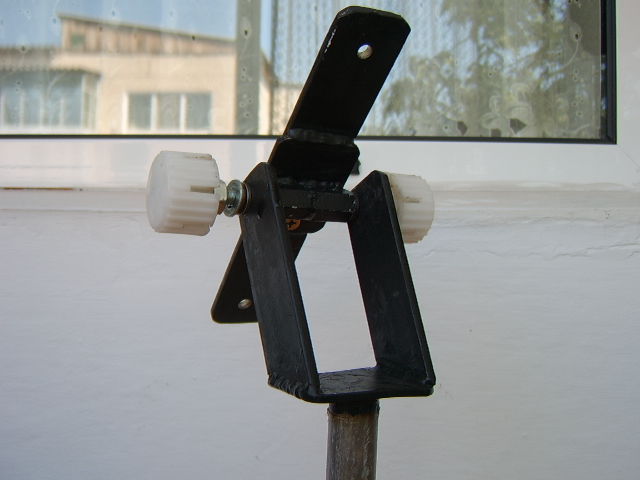

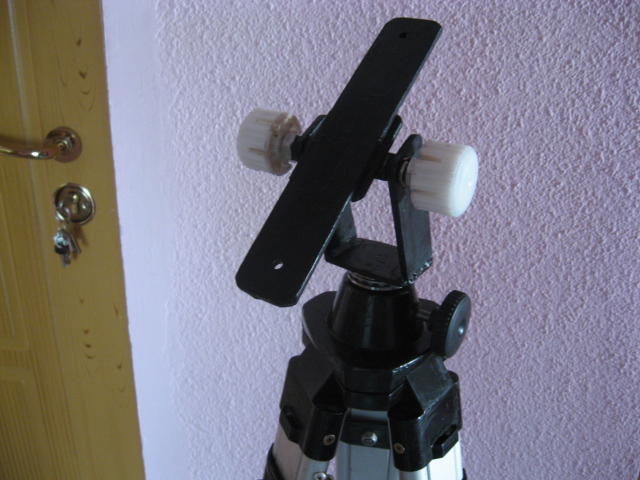

Piesele necesare foto 1;un bolt de otel de 12cm. lug. si 25mm grosime ce intra perfect in capul trepiedului, platbanda grosime 5mm lata de 50mm- doua fiind folosite laterale de 12 cm lungime,una de 22cm va inlocui sania originala a NW,, rulment de presiune pentru o miscare fina si usoara pe orizontala,, 2 suruburii cu filet de 10mm capsate la un cap cu plastic dur, doua piuliteacelasi filet sudate cap la cap. Asamblate a rezultat montura din fig. 2 .Strangerea pe oriz. se face din surubul cap trepied, pe altitudine [verticala] din cele doua suruburi puternic stranse , cu cap alb .Mentionez ca tubul la zenit nu atinge trepiedul.La cateva probe a aparut o imperfectiune,va las sa ghiciti, daca nu voi veni cu amanunte , imperfectiune care sigur se poate rezolva.

[ursamajor]

[MESAJ SISTEM]: Acest mesaj nu este vizibil public, datorita statutului utilizatorului care a scris mesajul.

[Laurentiu]

Somy, poate doresti sa editezi putin titlul topicului (partea dupa "Montura..." si inainte de "...made" )

In rest ce sa zic ? felicitari pentru constructie ! pentru binoclu pare suficient de solida (nu si pentru telescop la partea de altitudine).

[MikeC]

homo-made... that's a first!

[somy]

Corect LAURENTIU, aproape ca nici nu am observat
Se poate edita MONTURA HOME-MADE . Multumesc pentru felicitare, ai punctat corect ca nu prea corespunde pentru tub, asa este, usor cade pe spate ,am sa incerc sa maresc prin sudarea a doua seibii mai mari, suprafata [presiunea] de strangere asupra celor doua platbande laterale . Sper sa reusesc.
Am incercat o noua editare , dar nu se mai poate rog moderatorul DORU DRAGAN sa ma ajute. MULTUMESC.

[Erwin]

Foarte bine că se mişcă ceva în zona ATM! Somy, susţin şi eu că pentru binoclu este OK, nu şi pentru newton, orice i-ai face. Ca să meargă lin ai nevoie de un diametru cât mai mare la cuplele de rotaţie şi ideal e să ai padele din teflon contra unei suprafeţe lustruite, exact ca la dobson. La montura piston mică am folosit chiar bolţul original al pistonului care alunecă foarte fin, iar la axa orizontală am padele din teflon pe un disc de textolit.

[Mircea Pteancu]

somy
Felicitari pentru constructie si daca nu-i cu suparare am sa imi exprim opiniile care poate iti vor fi utile.
Montura pe care ai construit-o face parte din categoria numita in literatura franceza de profil ''montura in nod de compas''.

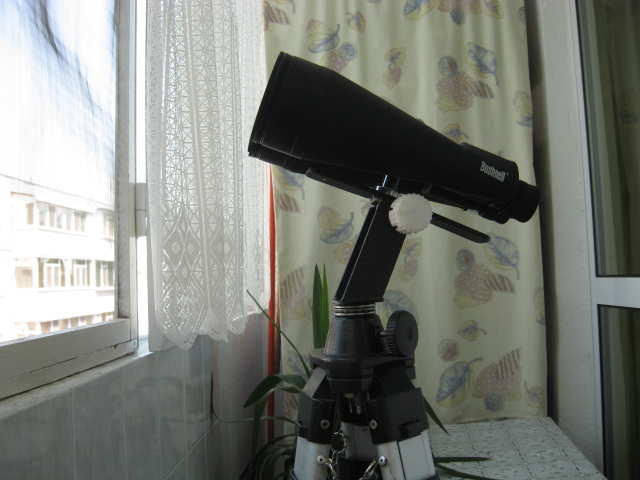

Asa cum deja s-au exprimat colegii,pentru instrumentele mici,montura in nod de compas poate sa corespunda.Parerea mea este ca montura ,asa cum ai realizat-o este foarte buna pentru binoclu,eu spun sa nu o mai modifici.

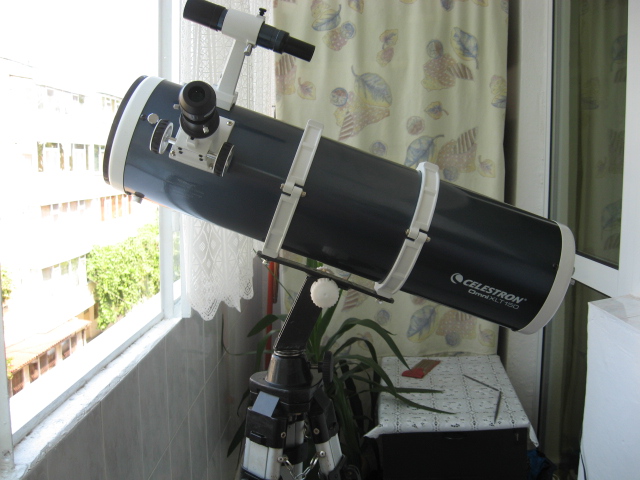

In schimb la un newtonian de 15cm F/5 ,montura in nod de compas va prezenta cel mai mare dezavantaj al ei si anume pozitia excentrica a centrului de greutate a tubului optic pentru orice pozitie diferita de orizontala.Acest dezvantaj este inerent acestui tip de montura si este vesnic precum gravitatia.Poate fi in parte contracarat printr-un brat de sprijin si reglaj in altitudine care mai poate fi vazut in zilele noastre la lunetele de 60mm si reflectoarele de 3 inch.Dar acest brat a fost folosit secole la rand ,mai ales de constructorii englezi,la reflectoare si lunete destul de mari.
Pentru newtonian eu iti sugerez sa construiesti fie o montura tip ''pipe-mount'' fie o montura piston si care sa fie interschimbabila pe acelasi trepied cu montura binoclului.
In alta ordine de idei,pana te hotarasti,spor la observatii cu instrumentele pe noua montura.Daca poti efectua observatii pe ea,este buna.Daca o vei perfectiona,va fi excelenta.
Mircea

[somy]

Salut si multumesc MIRCEA. Am sa tin cont, pe langa propunerea mea de a suda doua seibi pentru marirea suprafetei de frecare si cele doua sugestii pe care le ai propus. Acum montura tip piston, cumva in genul celei facute de ERWIN ? S-AU sa arate cat mai aproape de un AZ5 ? Timp am destul si se poate face, am nevoie de cateva sfaturi bine venite.Multumesc,

[Erwin]

Da, despre aia e vorba. Dl. Mircea a avut ocazia s-o probeze. La montura piston ai avantajul că ai deja o axă perpendiculară şi dacă dai o gaură la mijlocul capului pistonului ai cealaltă axă. Pistonul de Dacia are capul plan aşa că a fost simplu. Pentru newtonian îţi recomand un piston mare, ca să aibe rigiditate suficientă. Pistonul de tractor avea o gaură excentrică în de formă de gogoaşă, o caracteristică la diesel. A trebuit strunjit ca să am centrarea şi să fac loc pentru rulmenţi. Îmi pare rău că nu am pus bucşe de teflon în loc de rulmenţi, merge prea uşor! Şi joc există, oricât ar fi de buni rulmenţii, dacă îi strângi prea tare apar nişte hopuri pentru că bilele sau calea de rulare nu sunt perfecte. Axul orizontal (de altitudine) l-am făcut din ţeavă de inox şi e pe bucşe elastice din bronz şi merge foarte bine, îl pot regla destul de strâns să nu aibe vibraţii.

[somy]

Multumesc ERWIN , pe saptamana viitoare am sa incerc sa imi mai ceva detali. La noapte vor avea ocazia si colegii din BRAILA sa o vada in lucru[ alaturi de o montura originala ] vom iesi cu totii undeva pe malul BUZAULUI si daca avem cer senin von sta pana dimineata .

[Mircea Pteancu]

Montura inventata de Erwin este cu adevatat buna,spun asta ca unul care am vazut-o in actiune.O recomand cu incredere.
Montura AZ-3 este tot una in nod de compas !
Succes deplin la star-party!
Mircea
