[neox]

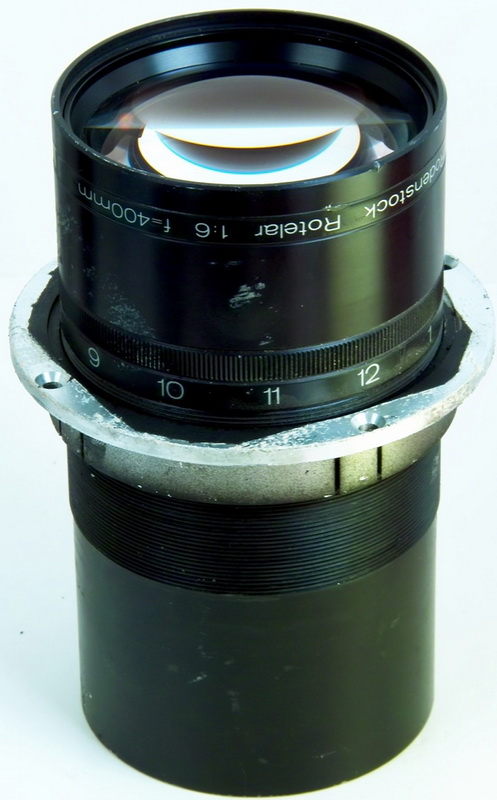

Intr-un alt topic al meu spuneam ca am intrat in posesia unui urias obiectiv Rodenstok Rotelar de 70mm diam. si f/6 cu sanse bune sa concureze drept apocromat.
Vara asta am reusit sa demarez insfarsit constructia la Uberfractor ( nume de alint). Dupa ce m-am saturat de umblat dupa strunguri si strungari care de care mai "ocupati" si mai pretiosi m-am hotarat sa mentin lucrurile simple si clare si sa construiesc cat mai bine cu putinta cu materiale la indemana.

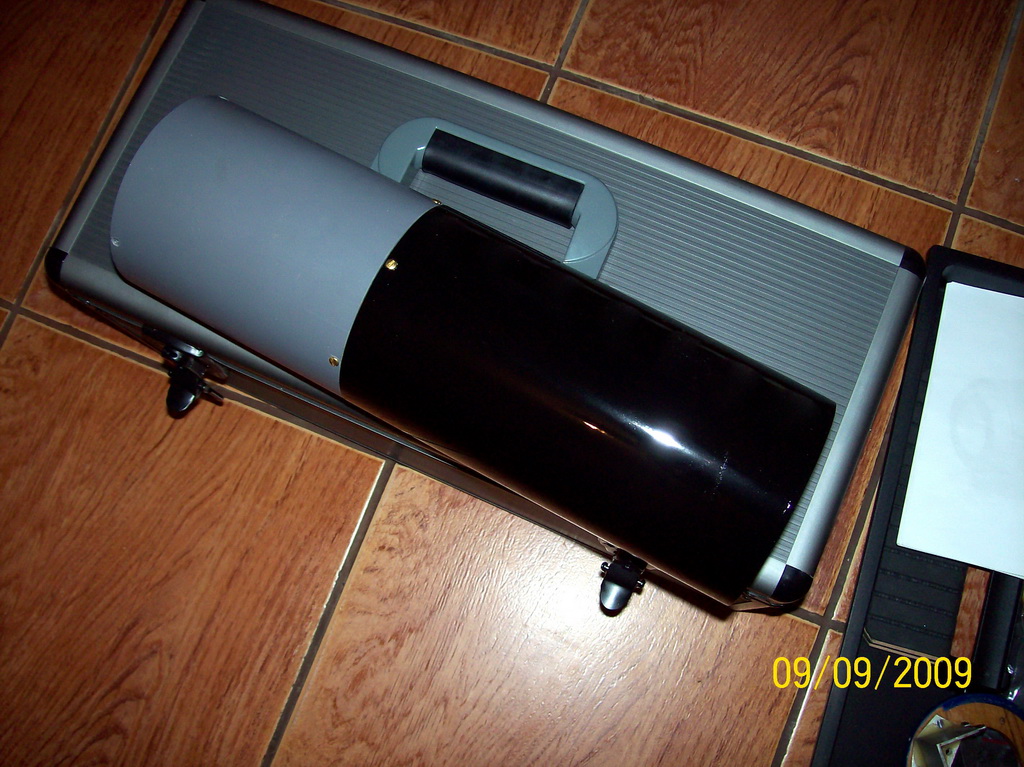

Obiectivul in sine e filetat pe exterior si include un inel de fixare din aluminiu care mai tarziu s-a dovedit perfect pentru sistemul de colimare. Am folosit o teava de PVC de 110 plus inele de ranforsare de placaj de 7mm facute la un strung improvizat. Inelele la care se include si cel care sustine obiectivul plus focuserul le-am tratat cu epoxy Bison pe toate suprafetele. pt etansarea porilor contra umezelii si pt intarire. Inelul care tine obiectivul e de fapt dublu ca grosime si leaga in acelasi timp si corpul lunetei de parasolar. Strunjitul a fost treaba cea mai "murdara"

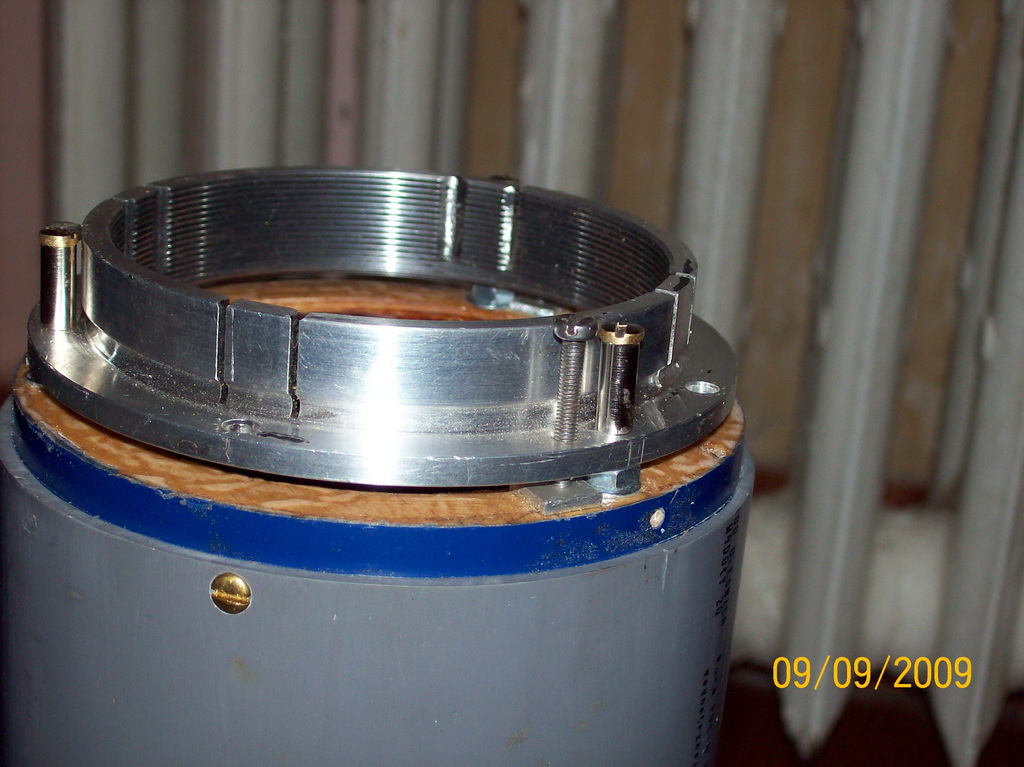

Inelul de aluminiu al obiectivului avea initial 4 gauri de fixare dar am folosit unul din ele plus alte doua la 120 grade pt sistemul de colimare push&pull.

[neox]

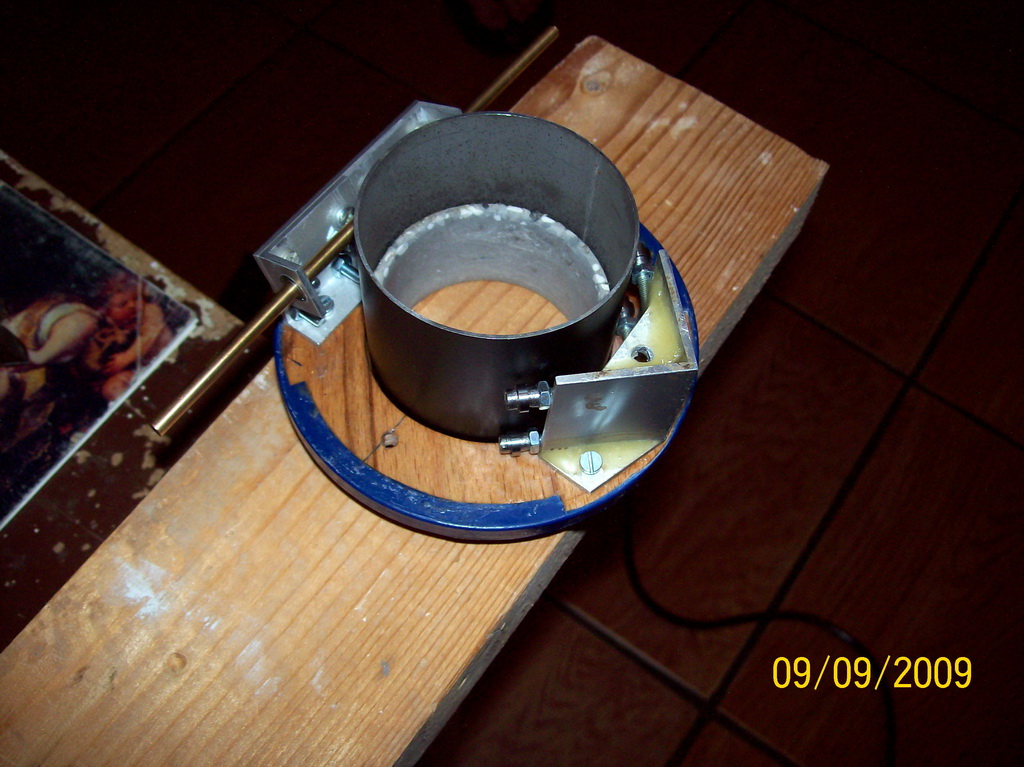

In continuare m-am ocupat de focuser in formula Crayford dar montat in intregime interiorul tubului optic. Materiale: 4 rulmeni de 3x6mm, 2 rulmenti 4x8 pt tija de fcusare, tija de alama de 4mm, profile de aluminiu, teava de 60 mm de aluminiu pt portocular ( destinat de fapt pt picioare de masa, luat de le Dedeman...nu radeti ).

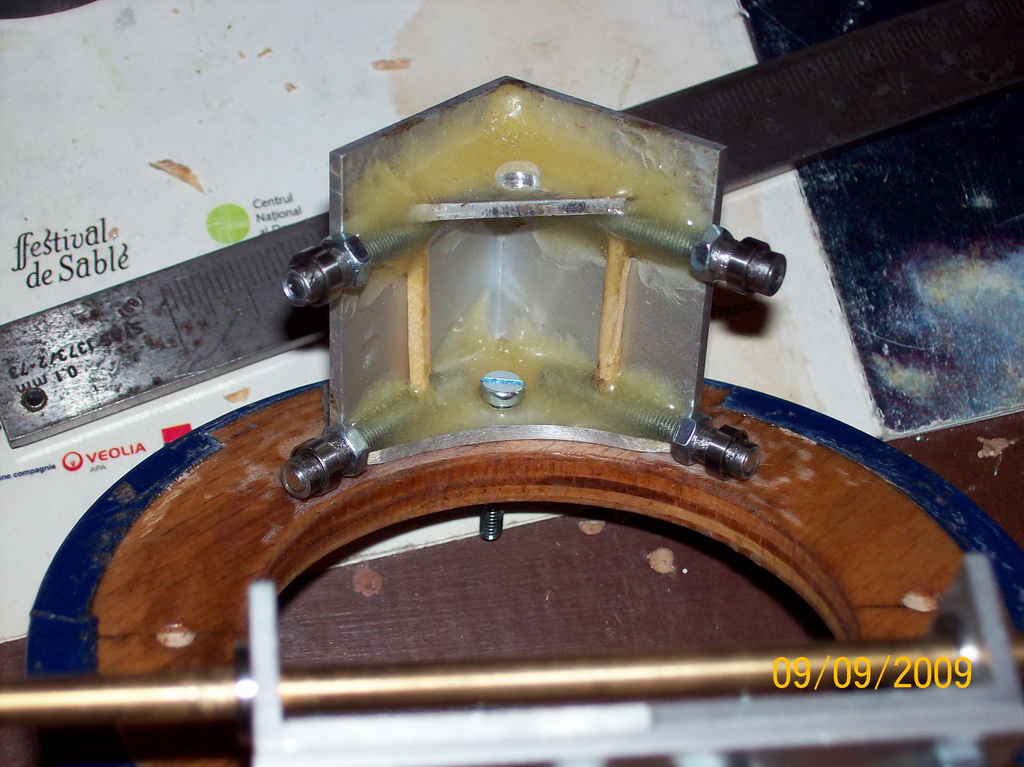

Partea delicata a fost sa montez rulmentii minusculi pe suport incat sa fie perfect paraleli intre ei si in functie de axa optica si sa "calce" uniform teava portocular.

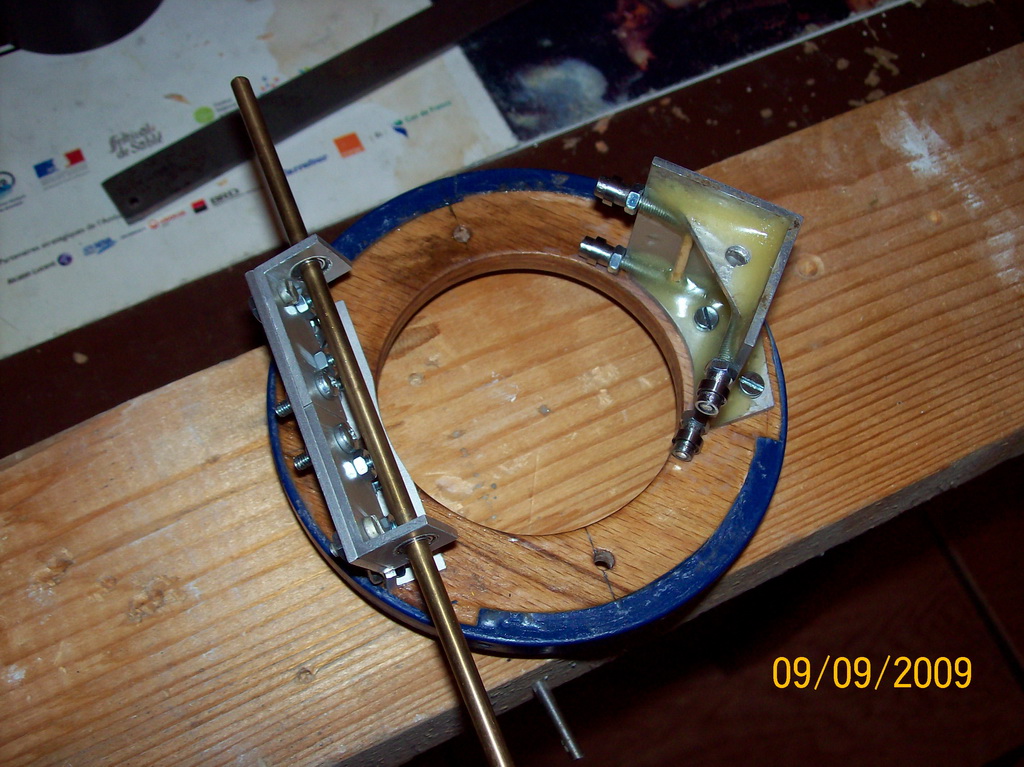

Suportul tijei de focusare e format din doua parti: una fixa pe inelul de placaj si una mobila care contine rulmentii + tija. Piesele sunt legate printr-o bucata de banda otelita de la o ruleta stricata care actioneaza ca un arc incat surubul care regleaza presiunea pe portocular sa nu fie prea "agresiv" si sa stranga prea brusc.

Momentan mai tebuie sa construiesc suportul surubului de presiune. Pe acelasi suport o sa vina montat si surubul de blocare, deci detalii .
Revin cu noutati pe masura ce avansez.

[horea_florin]

de unde ai facut rost de un asa obiectiv?
Se mai gasesc?
Poti sa imi cauti si mie te rog niste obiective asemanatoare pentru constructia unei lunete?
Stima!

[neox]

Obiectivul l-am luat de pe ebay din State de la West Coast Camera...parca... si e rarisim. Nu tin minte sa mai fi vazut unul asemanator de atunci. Pare a fi o editie limitata si nu a fost construit pt larg consum. Pt mine a fost o chestie de moment. Din ce mi-au zis ei (daca o fi adevarat) obiectivul a apartiut unui amator foarte activ din SUA care a publicat si in Sky&Telescope. Obiectiv la fel nu stiu ce sanse sunt dar obiective de luneta in general sunt destule de diferite calitati, bani sa fie

[dragos.n]

Nu stiam eu unde a disparut tot adezivul A+B din Romania

Va sa zica ''sudeaza'' ATM-istii crayford-uri cu el

[Erwin]

Îmi place cum a ieşit, un mic "monstru"!
epoxy e un material indispensabil şi versatil, dacă ai destulă pilitură de Al o poţi folosi pentru a face un material compozit în amestec cu epoxy pentru a turna diferite piese.

[neox]

Wow chiar nu stiam chestia cupilitura de aluminiu si epoxy . Am mai invatat ceva nou . Presupun ca nu neaparat aluminiu pana la urma se pot folosii si alte "pulberi". Oricum o idee geniala.. Thanx man!

Azi o sa construiesc suportul pt surubuile de presiune si cel deblocare si sa gauresc tubul optic pe unde trece tija de focusare.
Apropo stie cineva pe unde as putea gasi pe la noi piulite sau suruburi randalinate in genul la cele de la adaptoarele 2"/1.25" ?

[Erwin]

sigur că se pot folosi o mulţime de alte materiale ca ingredient, în funcţie de proprietăţile pe care le dorim de la piesă, ideea mi-a venit de pe forumul cnczone.com, de aici:
http://www.cnczone.com/forums/showthread.php?threadid=30155
sunt o mulţime de idei practice acolo, valabile şi pentru ATM.
Acolo se discută despre batiuri de maşini unelte făcute din epoxy-granite, amestec de epoxy cu nisip. Atunci de ce nu, o bază pentru montură din epoxy-aluminiu? Poate fi uşor turnat (ca betonul) şi apoi finisat, pentru părţile supuse la efort se pot încastra bare, tuburi sau piuliţe metalice. Singura problemă este că epoxy este relativ scump/kg, dar nu necesită temperatură mare de turnare sau prelucrări prin aşchiere dificile.

[dragos.n]

Din experienta mea cu epoxy, as spune ca nu e prea prieten cu aluminiul. Din putina chimie pe care o mai stiu, aluminiul se oxideaza instantaneu, si epoxy nu face o priza prea buna cu el. Poate alte combinatii ar fi mai bune.

Pe urma mai e si problema pretului.

[neox]

Pai si atunci eu cum am reusit sa lipesc aluminiu cu epoxy sau cu fratele mi tare tot din doua componente? Secretul e sa nu lipesti pe suprafete netede ca atunci se desprinde usor. Daca suprafetele sunt puternic matuite sau efectiv zgariate e alta poveste, tine si un tank.
Cat despre oxidarea aluminiului nu cred ca e instantaee. Zic asta pt ca atunci cand am citit despre aluminizarea oglinzilor zicea ca la inceput e aluminiu pur sensibil la atingere dar in cateva zile (sper sa nu gresesc....cine stie mai multe poate sa ma corecteze ) se formeaza un strat protector de oxid.

[dragos.n]

Treaba cu zgarierea suprafetelor am facut-o si eu, si e valabila pt orice material si orice adeziv.

Cu aluminizarea, stiu ca se face in vid, si apoi se depune SiO2 peste. Tavi Stanescu poate sa ne lamureasca cum e treaba.

Dar asta nu conteaza. Pretul e problema, din punctul meu de vedere. Spun pentru ca si eu am cautat tot felul de materiale care sa poata fi turnate, amestecuri si asa mai departe. Si mereu apar doua probleme. Rezistenta mica sau pret mare.

[Erwin]

aşa este, Dragoş, dar când e vorba de piese relativ mici şi de forme netehnologice, prelucrări mecanice pe care nu le poţi face acasă din lipsă de utilaje adecvate, se merită să dai câţiva bani în plus pe material şi să obţii ceva rapid. De pildă, piesa de susţinere a rulmenţilor de la focuserul lui neox.


Acum mă gândesc şi eu la o soluţie pentru focuserul meu, ca n-am mai ajuns cu el la maşină de găurit în coordonate, aş putea să fac găuri rotunde, să le lărgesc cu pila, să fac locaşuri cu minifreza, apoi să aşez axele cu rulmenţi după ce am fixat tubul portocular în poziţie, să torn epoxi în locaşe si să le las să se întărească. Atunci când epoxi este turnat într-un locaş semiînchis n-are moarte.

[zoth]

Neox, buna treaba
As vrea sa te intreb ce cursa activa va avea focuserul si ce tip de diagonala ai luat in calcul pentru el (1.25" , 2" sau ambele) ?

Citind topicul tau si a lui Erwin mi s-a facut o pofta nebuna sa demarez si eu constructia unei lunete asa ca am dat iama in cutia cu "sticle" si am scos de acolo un obiectiv de RFT.
Scormonesc acum dupa capete de tevi si ce mai trebuie...
Saptamana ce vine vreau sa incep desenele pentru noul bebelus.
Cand va fi cazul voi deschide un topic dedicat.

spor!

[neox]

Mersi fain Zoth !

Eu am o diagonala Meade UHTC de 2" (mai mica imi vigneta imaginea), tubul portocular are 62mm lungime iar cursa cam 50-55mm. A fost maximul posibil pt ca tolerantele sunt foarte stranse, focala fizica a obiectivului fiind mica (fiind de origine foto). Nu am apucat sa scriu dar vineri am adaugat la tija focuserului (fiind pe rulmenti) si un mic sistem de franare cu o placuta de teflon sa-l pot regla in functie de greutatea accesoriilor. Revin cu poze zilele urmatoare.

[neox]

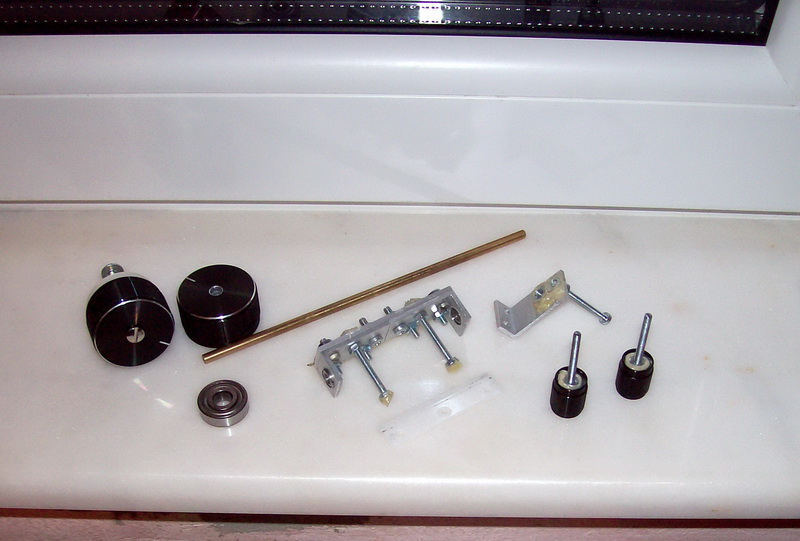

Azi a facut ceva chitibusareli la focuser; axul care focuseza fiind pe rulmenti am adaugat o placuta de teflon de la un CD-rom si pot in felul asta sa reglez focuserul in fuctie de greutatea accesoriilor. Placuta e preseaza pe ax si e reglabila prin doua suruburi M3. Am adaugat si surubul de blocaj.

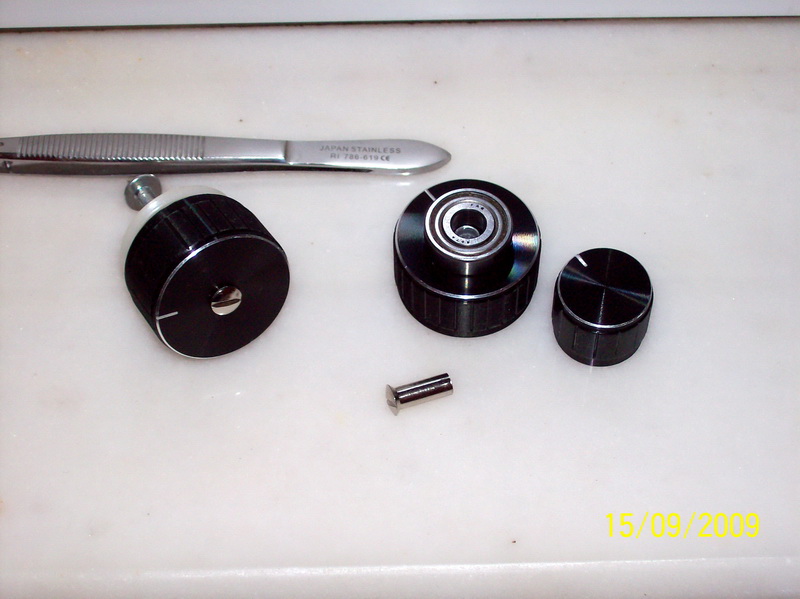

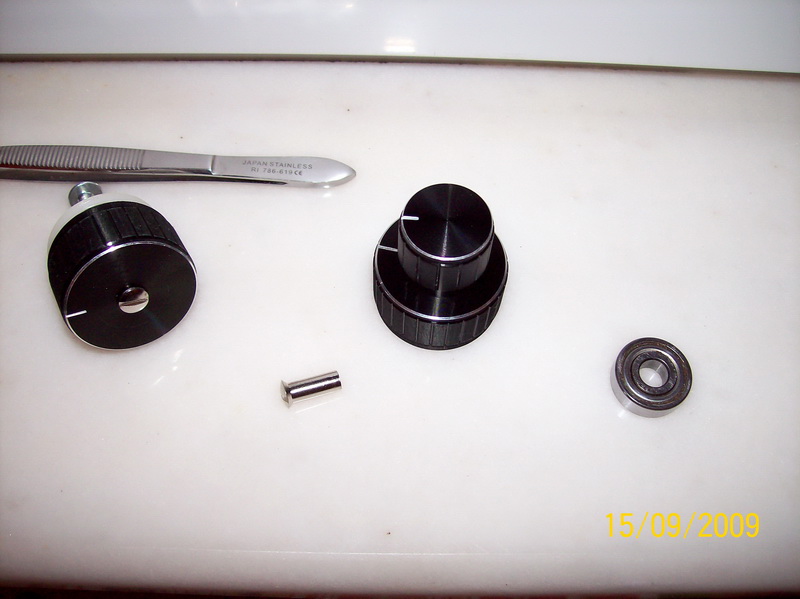

Pt butoanele de pe axul de focusare am folosit butoane pt potentiometre, din aluminiu cu mijlcul din plastic tare. Astea vin fixate pe ax cu piulite lungi M4. Din pacate tocmai filiera de 4mm nu am avut sa filetez capetele la ax asa ca ramane pe maine.
Intre timp mi-a mai picat o idee si anume sa fac si un reductor planetar ( sau cel putin pe aproape) la focuser pt o miscare ultrafina. Ideea e sa folosesc un rulment de 19mm X 7mm (care statea degeaba) asezat pe butonul principal din dreapta cu o saiba de cauciuc care induce frictiune (reglabila printr-o piulita) astfel incat atunci cand invart de cateva ori camasa exterioara a rulmentului sa obtin o rotatie completa a axului.
Pe rulment asez al doilea buton care am avut norocul sa se potriveasca ca turnat, fiind de 21mm pe exterior si 19 pe interior. Din cauza ca miezul de plastic nu permitea rulmentul sa intre complet a trebuit sa gasesc o matoda sa-l scot. Fara sa vreau am descoperit ca acetona e ideala. Am umplut butonul ochi cu acetona si dupa cateva ore practic tot miezul de plastic sa topit si l-am scos ca pe o pasta. Simplu si curat
