[Sorin Sfartz]

Am reusit si eu sa fac modificarea cea mai simpla (SC1 - "Long exposure") care permite expuneri mai lungi.

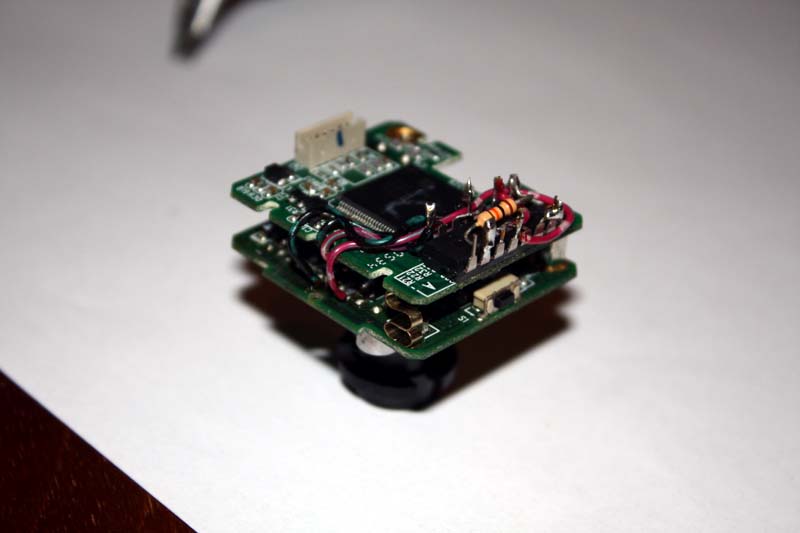

Am ales sa urmez instructiunile de modificare ale lui Michel Medina deoarece mi s-au parut mult mai clare decat cele de prin alte sit-uri, necesita mai putine componente, modificarea nu are nevoie de switchuri pentru a comuta intre modul normal si LX, se foloseste un circuit cu porti nand 4011 in locul unui 4066 (pe care nu l-am gasit) etc.

http://www.bbayle.com/spc900nc/spc900nc.htm

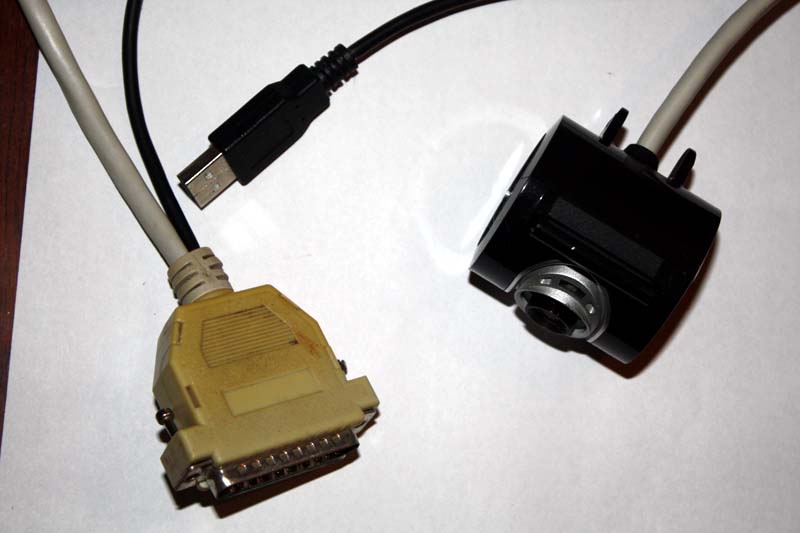

Prin cablul USB se achizitioneaza datele in mod normal, iar prin portul paralel camera primeste comenzile LX. Am facut mai intai teste pe computerul tatalui meu, care poseda un port paralel.

Apoi pentru laptop am folosit un adaptor USB-serial cumparat si o mica adaptare intre serial si paralel, pentru care deocamdata nu am gasit o carcasa (DB9-DB25).

In fine, adaptorul pentru port-ocular este strunjit si se fixeaza cu niste surubele M3 direct pe exteriorul gatului cutiei senzorului. In prima faza, pentru teste, am folosit corpul unui obiectiv de la o alta camera WEB, care avea filetul identic cu cel din interiorul gatului, impreuna cu tot felul de cutiute (de film foto, de la medicamente), dar am renuntat la ele deoarece nu permiteau folosirea carcasei originale, iar solutia cu banda adeziva nu am vrut sa o folosesc.

[Sorin Sfartz]

Aici este un test facut in camera iluminata normal si cu obiectivul original montat pe webcam. Prima poza este facuta in mod normal - fara comenzile LX. Am tras cateva secunde la 5 fps apoi am ales un cadru.

La a doua poza, cu aceleasi setari de "gain", iluminare etc. ca inainte, este activat modul LX si s-a facut o expunere de 0,5 secunde.

[Sorin Sfartz]

Aici in camera intunericul era aproape complet (doar putin lumina de la laptop).
Primele doua poze sunt facute cu aceleasi setari ("gain", iluminare, "gama" etc) si cu obiectivul original al webcam - ului.
In prima poza este modul normal - tot un cadru dintr-un filmulet "tras" la 5fps, iar in cea de-a doua este activat modul LX (un cadru de 18 secunde). Se vad aici o gramada de "hot pixels".


In fine ultima poza este facuta fara obiectiv, cu adaptorul 1,25", prin luneta ED80. Cum de cateva luni incoace cerul e complet acoperit, am tras cateva cadre spre fatada hotelului care este la vreo 1 km distanta. Cum sunt debutant in preocuparile astea, rezultatul nu e cine stie ce. Am obtinut un focus destul de greu si nici nu stiu daca setarile folosite erau tocmai bune. Poza am procesat-o putin in photoshop la "levels" ca sa arate cat de cat...

[dragos.n]

Excelent. Ai facut o treaba buna. Si cred ca daca ai pune un mic ventilator pe camera, care sa o raceasca, ar fi mai putini pixeli fierbinti, asa cum imi par ca sunt in penultima fotografie.

[Doru Dragan]

Esti un criminal de camere web Felicitari! Se pare ca ai reusit sa faci din noapte zi

[Erwin]

Felicitări! Dar am o nelămurire: de ce mai trebuie acel adaptor serie-paralel? De ce nu merge direct pe USB-paralel? Carcasă poţi lua de la un cablu serial vechi sau din magazinele de piese electronice.

[Sorin Sfartz]

Multumesc tuturor.

Pt. Erwin: "De ce nu merge direct pe USB-paralel?". Daca te referi cumva la un adaptor USB-paralel, am citit ca nu functioneaza in situatiile astea. In plus, in programul pe care l-am folosit la teste - K3CCDTools - se puteau configura doar: portul paralel fizic, porturi seriale fizice (cu adrese IO) si porturi seriale compatibile la nivel software - pentru adaptoare USB-serial.

Referitor la adaptorul cu mufe serie-paralel, e adevarat ca pot renunta la el deoarece eu pe laptotp nu am port paralel. Astfel ca as putea renunta la mufa paralela si sa incorporez circuitul ala de adaptare a tensiunii seriale (12V) la tensiunea de lucru a camerei (5V), direct intr-o mufa seriala, pe care sa o conectez direct la adaptorul USB-serial. Cred ca asa voi face cand am sa gasesc o carcasa cu mufa seriala demontabila (dupa cum se vede in poza am "masacrat" o mufa seriala turnata, de la un mouse defect, ca sa pot sa fac cumva conexiunea la adaptorul USB-serial.
Eu nu am gasit nici un fel de carcase si mufe in dragutul meu de Onesti, desi am colindat toate magazinele de computere. Aici s-au desfiintat toate magazinele de componente electronice. Am gasit desigur pe net, dar mi s-a facut lehamite sa platesc 15-20 lei pe transport pentru niste chestii ce valoreaza 2-3lei. Cand o sa ajung la Bucuresti o sa ma aprovizionez.

Pt. dragos.n: E o idee buna cu ventilatorul. Cum n-am mai lipit si capacele laterale au ramas niste gaurele prin care ar putea circula aerul, deci as putea monta un mic ventilator pe partea laterala a camerei. Dar s-ar putea oricum sa fie nevoie sa schimb carcasa si atunci sigur voi pune un ventilator.

[dragos.n]

Vezi la ventilator, incerca-l in magazin, sa nu vibreze, ca altfel nu mai faci nimic cu el.

[Erwin]

sunt nişte ventilatoare mici pe radiator la plăcile video, cele de la procesoare sunt mult prea mari. Poţi monta ventilatorul pe distanţiere de cauciuc (găseşti 4 buc potrivite la unităţile cd/dvd) care să absoarbă din vibraţii.

[neox]

Felicitari pentru constructie!
Ca tot veni vorba de racire la camera, poti sa incerci si cu un modul Peltier care raceste puternic. Nu stiu exact cat consuma dar am vazut ca sunt de 12V deci la tensiune convenabila.

[Erwin]

adevărat, neox, dar căldura de la elementul Peltier trebuie disipată cu un radiator+ventilator. Se folosesc la frigiderele portabile (auto).

[neox]

Dap, cred ca pentru asta ar trebui construita si o carcasa desteapta si un mic ventilator sa evacueze aerul cald.

Tot fiind vorba de modificari webcam, o postare mai veche cu cateva linkuri bune:
http://www.astronomy.ro/forum/viewtopic.php?p=39129#39129

Ar fi interesant de incercat si modul RAW cu multe avantaje in astrofotografie, descris la unul din linkuri

[Sorin Sfartz]

Multumesc pentru sfaturi tuturor.
Am citit in plus despre ventilatoare, ca ar fi util sa fie alimentate la o tensiune redusa, pentru micsorarea vibratiilor.

Nu stiu daca chiar va fi nevoie de un element peltier. Imi imaginez ca e necesar daca chiar se fac expuneri foarte lungi. Atunci e nevoie oricum sa se faca si modificarea "amp-off". Nu cred sa am nevoie de asa ceva.

Eu am modificat camera cu intentia primara de a o folosi ca si camera de ghidaj si poate la fotografie planetara. Am un finder pe care ma gandesc sa il transform in luneta de ghidaj. Sper sa pot folosi si niste stele de magnitudine mai mare cu expuneri relativ scurte. Deci probabil ca un ventilator va fi suficient.
Pentru deep sky am un Canon 450D.

[Erwin]

elementul peltier se foloseşte pentru că temperatura redusă micşorează zgomotul chip-ului CCD, e util şi la expuneri scurte.

[Sorin Sfartz]

Ok. Oricum va trebui sa fac niste teste mai intai.
Insa daca va trebui musai racita camera, probabil va fi necesar si un circuit de termostatare, caci elementele astea Peltier racesc puternic - pot ajunge si la deltaT = 70 grade. Daca se nimereste ca afara sa fie cateva grade, partea rece a elementului poate ajunge la -30 -40 grade fara probleme. Si din cate imi amintesc, am citit pe undeva ca temperatura de operare a chip-ului ICX098AK este intre -10 si 50 grade.
