[HoO_Germany]

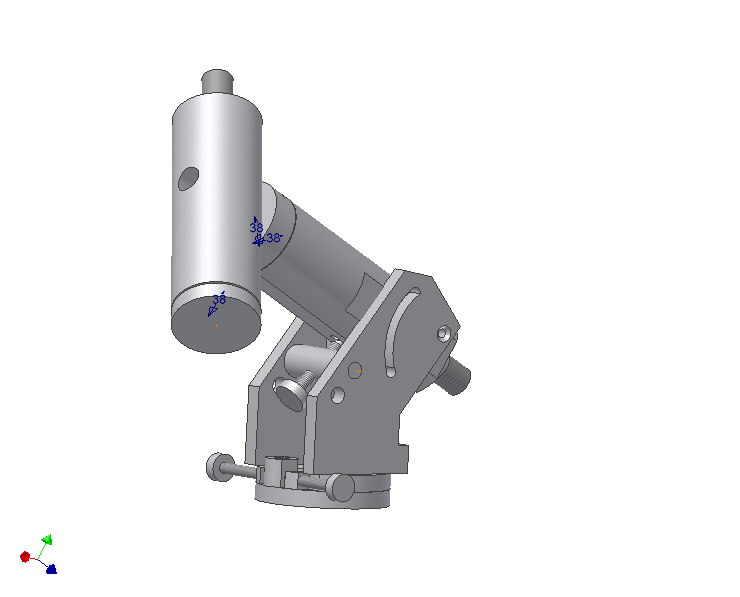

Am construit o montura noua pentru voi si sant aproape gata cu toate desenele tecnice. Inca mai am de construit baza mnturei, sant 2 placi, si sant gata. Totousi va arat o scita completa, cum o sa arate la sfarsit.
Datele sant:
- Axele RA si DEC 38mm la rulmenti un diametru de 30 mm
- diametrul corpului DEC si RA 80mm
- desenul tecnic este bazand pe rulmenti cu un diametru internal de
30mm si afara 62 mm (32206-A)

Cand o sa fiu gata, o sa dau fiecarei prin e-mail datele si desenele tecnice, a putea realiza conceptul.

[neox]

Ei asta da fairplay! Un exemplu bun pt noi toti.

La desenul expus daca mai adaugi roata melcata de diamentru mare, ar semana destul de bine cu designul de la Astro-Physics.

O intrebare totusi: dupa cum arata desenul, centrul de grutate nu pica putin prea in afara? Adica axul RA n-ar trebui montat ceva mai jos, undeva pe la mijloc. In felul asta imbinarea RA cu DEC ar veni mai spre centrul trepiedului/stalpului de sustinere echilibrand montura mai bine.

[HoO_Germany]

Roata dintata o sa o pun,dar eu o sa conceptez un diametru de 125mm ca sa fie real. Cine are o alta posibiliate a obtine/pune o alta roata dintata, atunci se pot schimba diferite detalii din desen tecnic personal.

Centrul de greutate nu este asa de important decat o montura care iti da posibilitatea a misca un instrument FARA a lovi cu el treipiedul/stalpul.
Din cazua asta eu am pus punctul asta sa ramane mai lung. Cine vrea, poate sa schimbe in desen aceasta masura si sa-si faca montura cum o vrea personal
Eu o sa dau desenele tecnice fiecarei, care le vrea.

[neox]

Aha, ok Robert, multumesc de clarificare
Acum inteleg motivul. Din punctul asta de vedere ai dreptate.

[HoO_Germany]

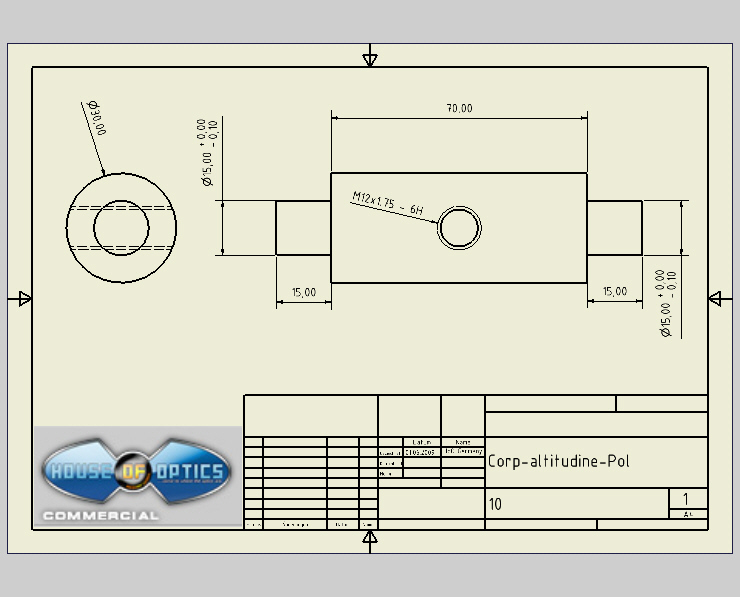

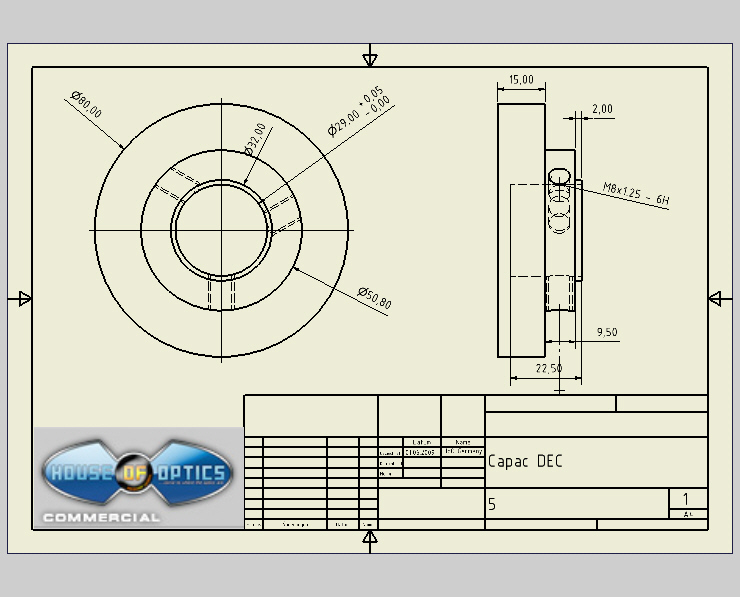

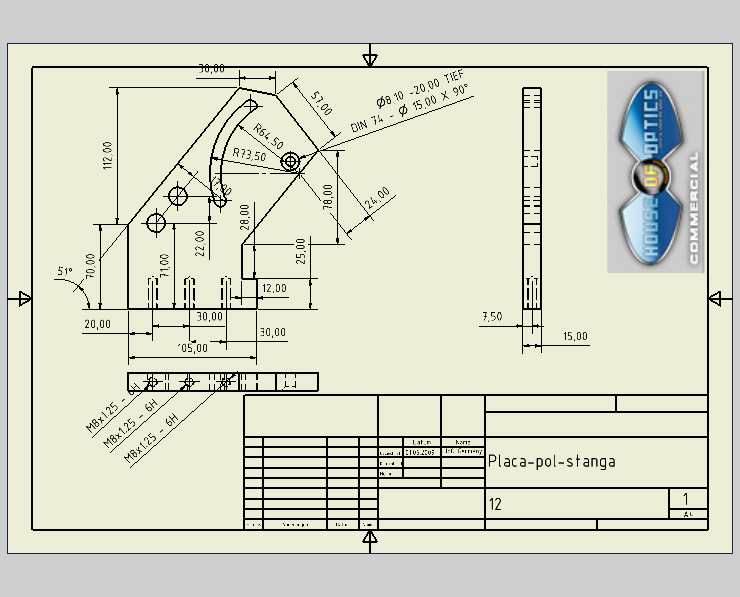

Iata aici primele desene tecnice pentru a putea construi montura noastra din Forum.
Ce nu am adus, sant piesele tecnice ca melcul si roata dintata, asta pur si simplu, pentru ca nu stiu, cum vrea fiecare sa-si rezolva problema asta.

Rulmenti (conic) sant nevoiti cu masura D62xd30xT21,25 (32206-A)
Pe masura acestor rulmenti sant concepute axele si diametrul corpului axelor. Cine vrea, poate sa schimbe rulmenti, dar atunci sa tina cont sa schimbe si masorile in desenele tecnice.

PS
am constatat inca niste greseli mici si din cauza asta, sterg datele tecnice si le pun maine, corectate inca o data online... sorry.

[Andi]

[HoO_Germany]

[Erwin]

dacă se foloseşte oţel se pot redimensiona cotele exterioare şi reduce greutatea totală, dar păstrând rulmenţii şi axele date.

[HoO_Germany]

Cum am spus, aici datele tecnice revizate si corectate, asa ca cine le-a copiat pe primele, sa nu le foloseasca.

Datele sant construite pe acesti rulmenti:

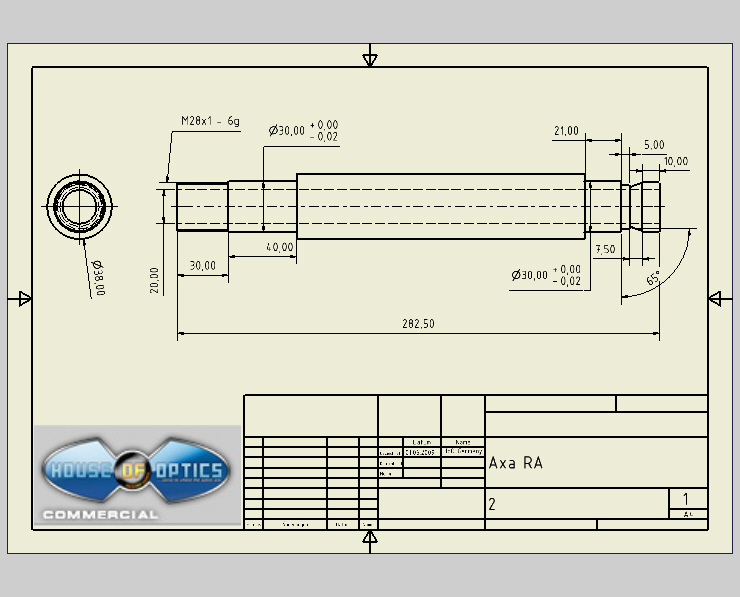

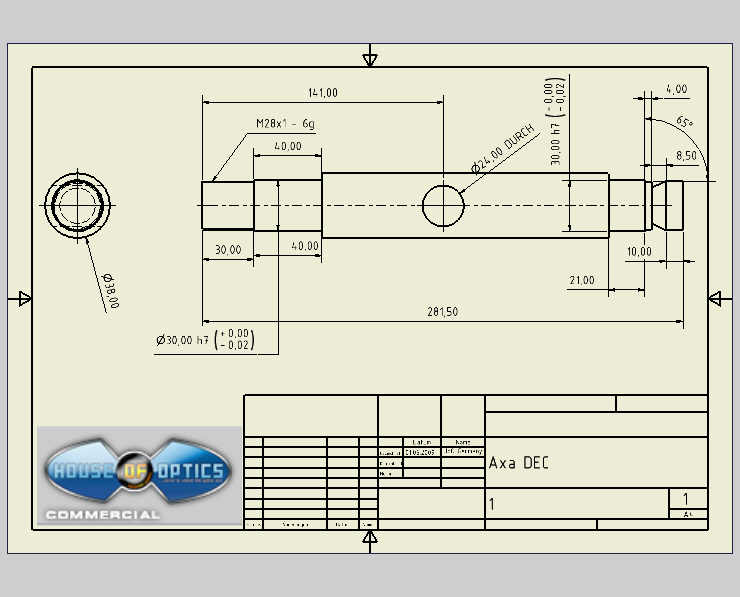

- Axele RA si DEC 38mm la rulmenti un diametru de 30 mm
- diametrul corpului DEC si RA 80mm
- desenul tecnic este bazand pe rulmenti cu un diametru internal de
30mm si afara 62 mm (32206-A)

Finetul axelor este dat cu M 28x1, cine nu poate, face un alt finet. Mai trebue sa conceptez o saiba de insurubat, de strans axele, in aceste saibe se pun la felea finete cum puse pe axe (fiecare la gustul lui).
