[AVD]

Salutare!

Am folosit pe parcursul a jumatate de an versiunea anterioara si, impreuna cu sugestiile altora, am adus niste imbunatatiri proiectului meu de powerbox ASCOM diy.
Asa ca, va prezint DashBoard PowerBox V3:
Ce este diferit fata de V2?
- porturi DC controlabile individual (1 2 si 3 sunt separate, iar 4 si 5 sunt legate)
- port DC always on, pentru alimentarea unui mini-PC
- 2 optocuploare pentru a putea controla echipamente externe
- Un design imbunatatit al cutiei, cu porturi DC pe ambele parti si un filet de 1/4" pentru montarea cu surub pe o placa.
- Auto PWM fara a folosi termocuple. Calculul se bazeaza strict pe diferenta intre temperatura dew point si temperatura ambientala
- Acest model utilizeaza MOSFETi SUD50P04 cu o rezistenta interna scazuta pentru pierderi foarte mici, chiar si la curenti ridicati
- Aplicatie de control dedicata, separata de NINA/APT, cu control asupra agresivitatii automatizarii porturilor PWM (automatizarea din NINA este echivalenta cu modul "Mid" din aplicatie)
- Control asupra numelui fiecarui port DC, extern sau PWM.
- Control asupra ce se intampla cand cutia este deconectata de la NINA (sa pastreze porturile DC, Externe sau PWM pornite sau nu)
- Starile porturilor sunt scrise in EEPROM la deconectare si citite cand placa Arduino este alimentata din nou.

Proiectul poate fi gasit aici:
https://github.com/florindumitrescu94/DashBoard_PowerBox_V3

Enjoy!

[varadinagypal]

cooler pe un nano???? adica ATMega 328P? Cooler?

condensatorul la GND-RST nu stiu ce face, adica stiu ce face, de ce sa nu faca?

sigurantele lipite is asa si asa, e foarte nasol sa le schimbi in general, si imposibil sa le schimbi in mers (graceful degradation)

problema cea mai mare, cred eu, e la mosfeti-PWM, asa va rezona cu sarcini non-rezistive de numa, mai ales ca ai un singur condensator mai calumea, si vad ca ai pus inca doi pentru frecvente inalte

PCB-ul l-ai facut de mana, cu clorura de fier, cum faceam pe vremuri?

[varadinagypal]

de alfel, asta se numeste WET code, write everything twice

valuePWMA.Text = "50";
driver.SetSwitchValue(4, 50);
currentPWMA.Text = "50";

juniorii la mine invata ca e const int denumire-graitoare, valoare, si denumire-graitoare merge si este refolosita

apoi vezi asta -- funcioneaza doar cata vreme incrementul e fix exact 5, si iuzerul nu editeaza cu mana, plus ca stochezi o valoare de model in view si trimiti de acolo la control, ceea ce cam scartzaie:

if (Convert.ToInt16(valuePWMA.Text) < 100)
{
valuePWMA.Text = (Convert.ToInt16(valuePWMA.Text) + 5).ToString();
}


removePWMA_Click(object sender, EventArgs e) ---------- remove???? decrease, decrement, reduce, dar remove?????????????????????????????????

[AVD]

[AVD]

[varadinagypal]

in al 25-lea an de cand programez, imi permit si eu sa numar virgulele

[AVD]

[varadinagypal]

cata vreme sarcina e rezistiva, gen rezistente pentru incalzire, e OK oricum

teoretic digitalWrite HIGH e o legatura la VCC, deci ar trebui sa fie ok si fara PWM. Am asa o trauma cu un mare vendor de microcontrollere, au implentat PWM-ul intr-un fel asa obscur de mergea... ii ziceai procentul si mergea, dar doamne feri sa schimbi frecventa, ca nu recalcula duty cycle-ul, doar schimba frecventa si vezi tu cum iti arunca in aer dispozitivul... fiindca careva retardatel s-a gandit ca e o idee buna sa expuna si sa documenteze un API care sugereaza ca poti seta registrii in feluri care nu au absolult niciun sens, doar ca omit acest mic detaliu

[nobody]

Asta este ceva minune Arduino ?

[AVD]

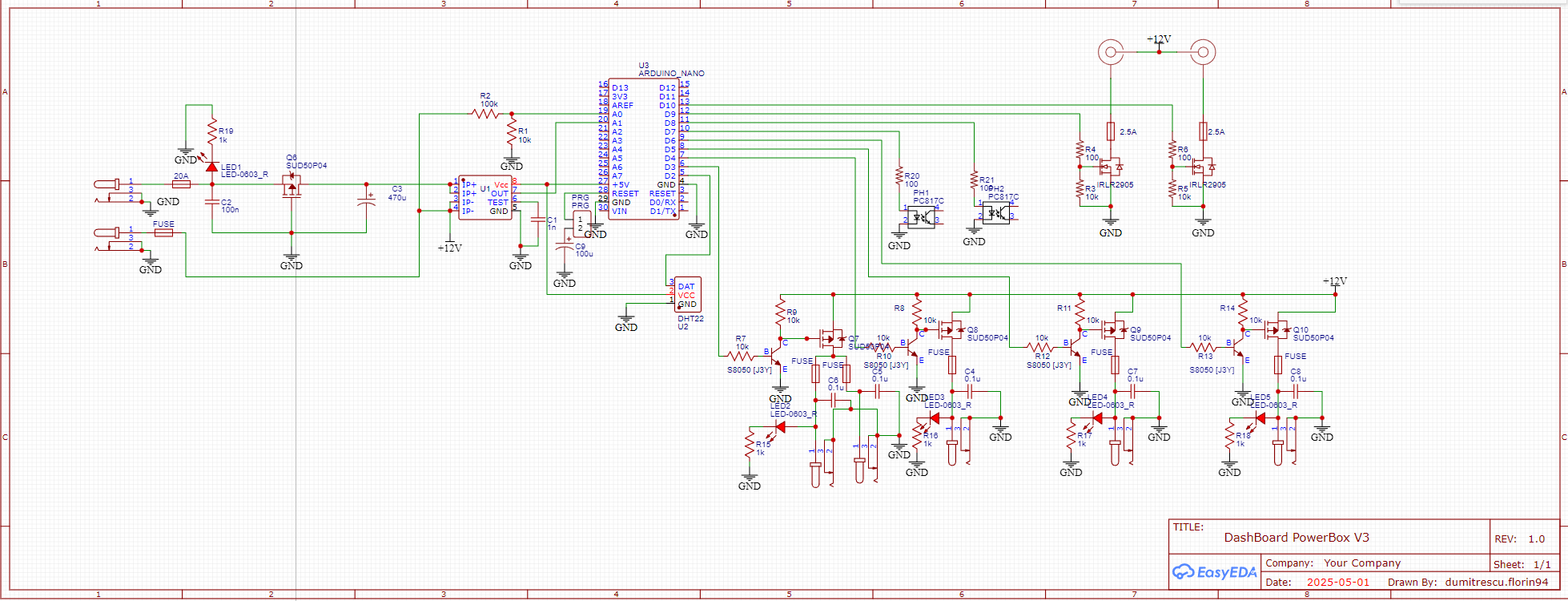

Sa-mi fie rusine.. se pare ca am uitat sa incarc si schema. Am urcat-o in fisierul, acum bine denumit "Construction"

Si aici, desigur:

[varadinagypal]

AVD, vad bine ca nu poti avea ground comun pentru tot echipamentul?

[AVD]

Toate conexiunile de GND sunt interconectate, inclusiv pe placa. Mai mult, GND comun am si prin HUB-ul USB. Singurele echipamente care nu au ground comun cu power boxul sunt cele 2 echipamente externe ce pot fi controlate prin optocuplor.

[varadinagypal]

ma refer la rail-ul din dreapta sus unde se intrerupe gnd si conexiunea de 12V merge in direct. Deci din cutie ies si VCC 12V si GND, dar in doua circuite diferite, ceea ce poate avea rezultate interesante.

[AVD]

Ah ok, am inteles acum.

Acele 2 mufe sunt mufele RCA pentru benzile anti-roua. Din cutie ies 12V pe centrul mufei RCA, exteriorul mufei este legat prin acel MOSFET la ground pentru a putea modula puterea aplicata pe benzile anti-roua. Daca era vreun dispozitiv mai complex, era poate problematic, dar aici sunt doar 2 rezistente, deci nu imi fac griji.

[varadinagypal]

in rest, cred ca ti-ai indeplinit o aventura decenta, indiferent de faptul ca probabil nu va fi folosit de nimeni altcineva, ori ma rog, o curba pareto din aia de numa, si feedback tot spre zero.

uite, eu am facut planificator astrofoto web-based, include calculator de precesie, am facut autoghidaj standalone solar pentru spectroheliograf, autoghidaj stelar, automatizare roata de filtre, focalizator etc etc etc, am publicat recent atlasul solar... fiecare cu 3.14zdamasii, pescuim ca ne place pe malul lacului, si altii nu inteleg ce stam noi acolo cu batul si damilul, poate prindem ceva pete solare sau pestisorul de aur.

ti-ai antrenat mintea, ti-ai exersat hobby-ul, mai mult ca majoritatea fac in viata profesionala si hobby impreuna, bazandu-mi opinia pe interactiunea de azi cu inca alti niste retardatei-apasatori-de-taste si ai lor sefi
