[Adrian09]

Salutare,

Dupa cum am promis , am inceput sa construiesc un model de montura ecuatoriala ,momentan in teste .

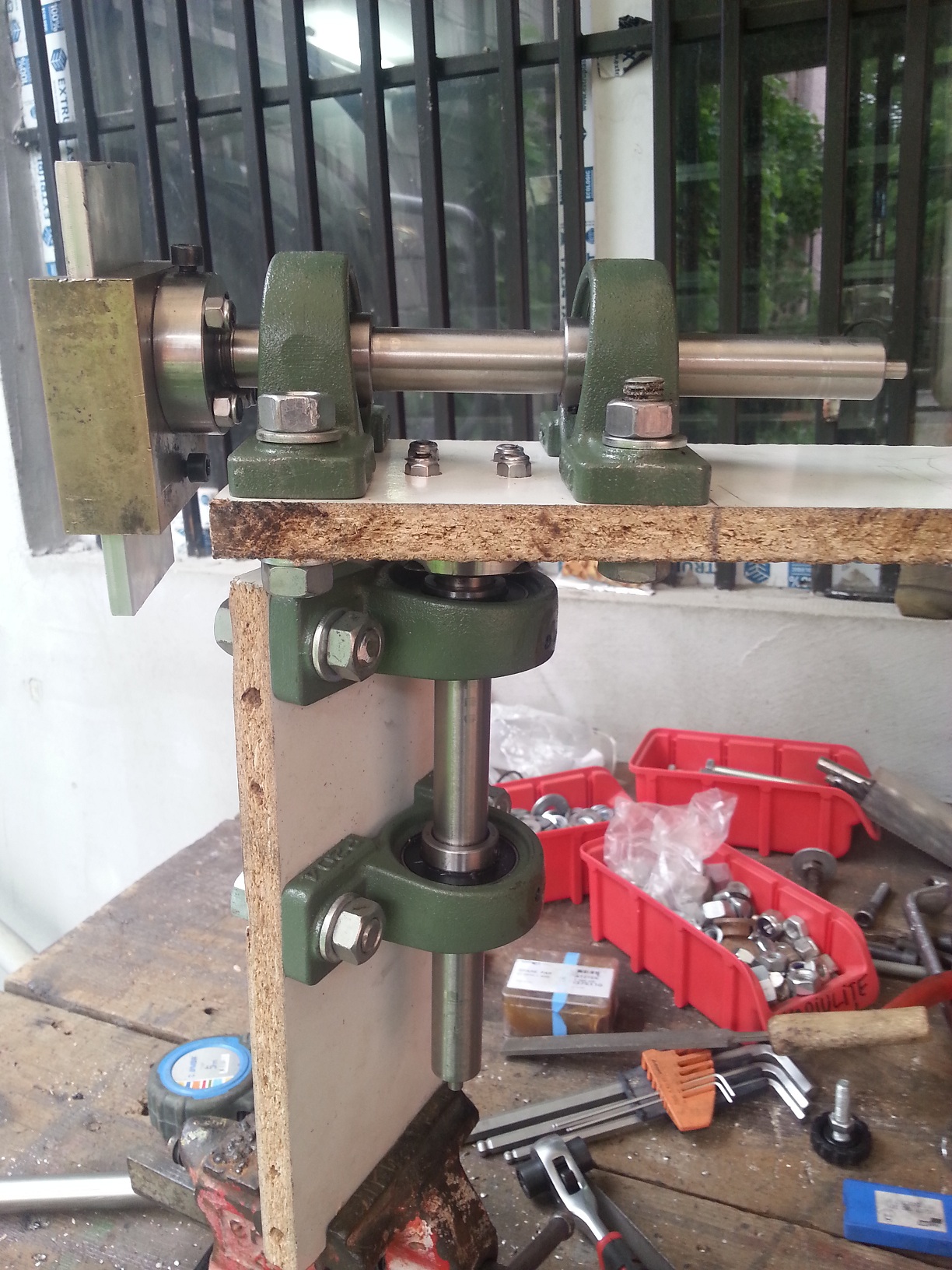

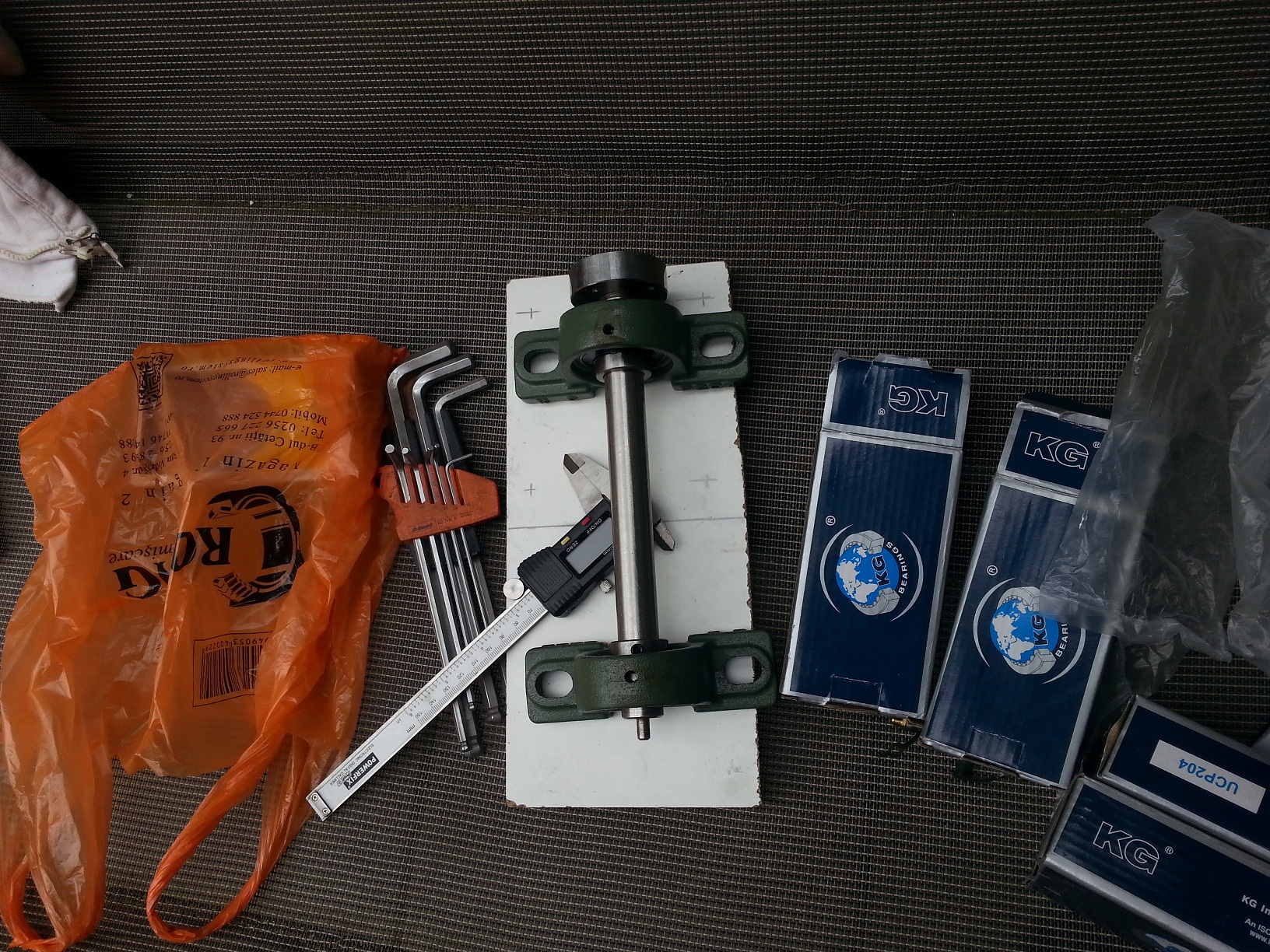

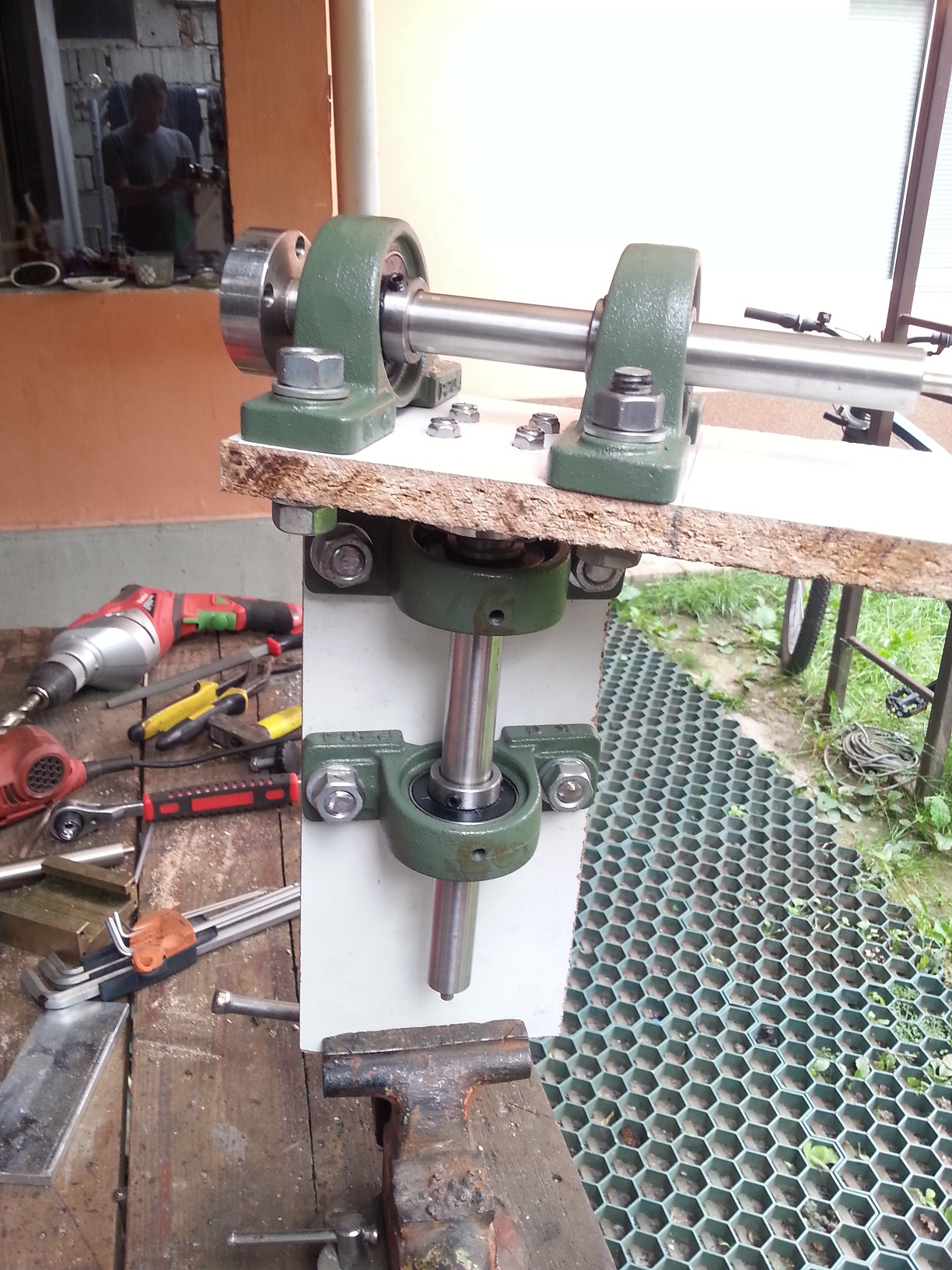

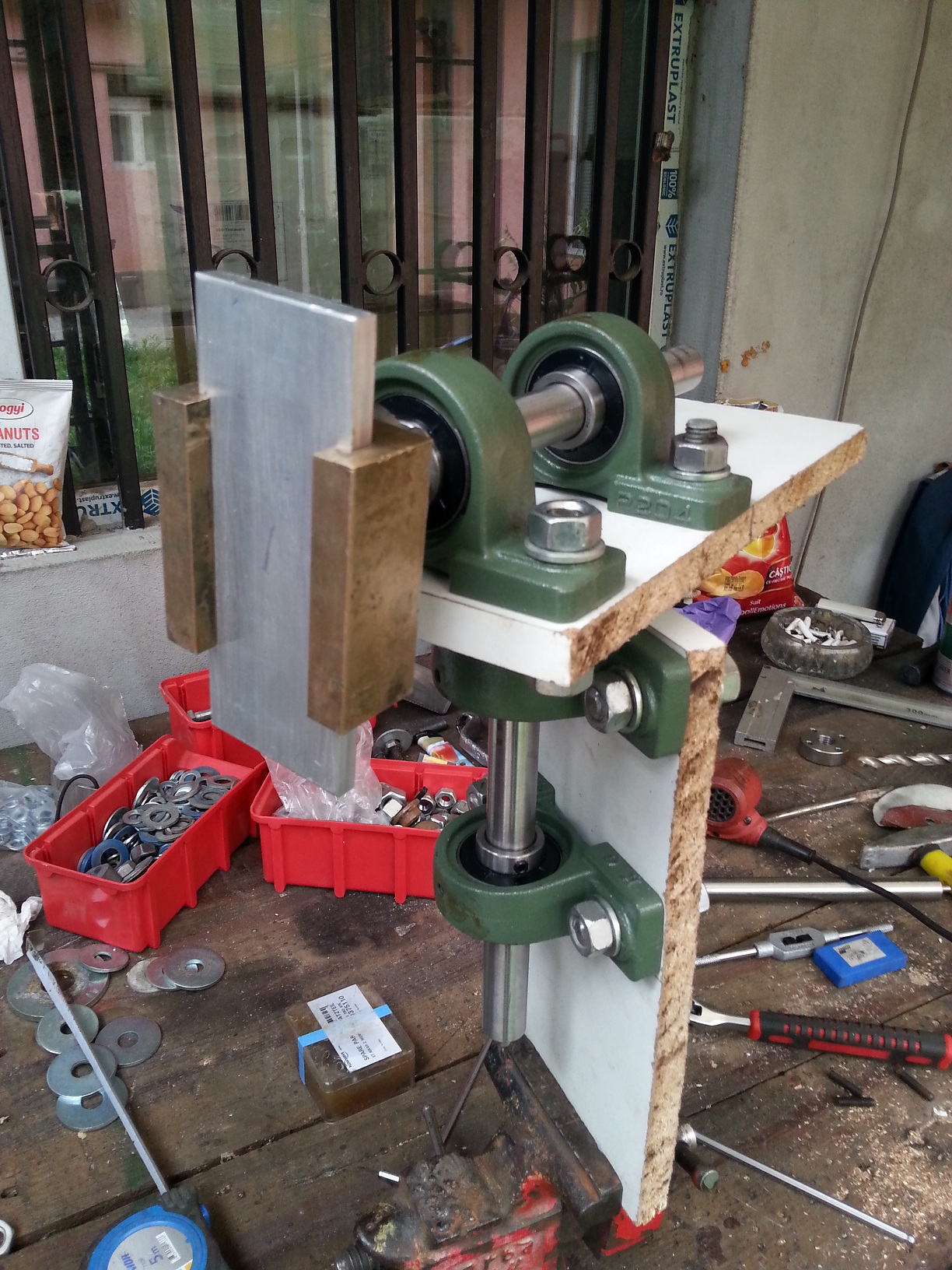

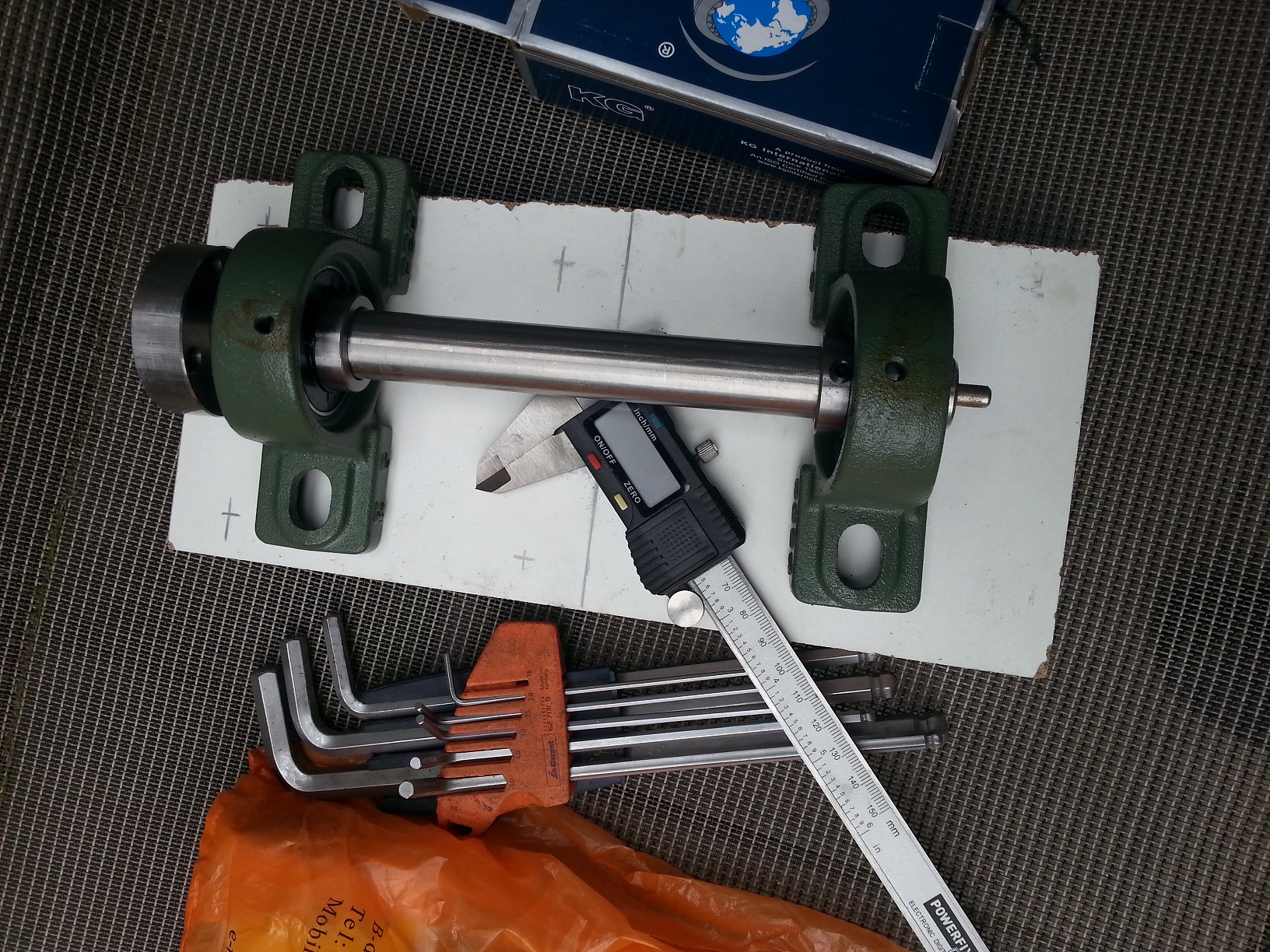

Am cautata pe net ceva simplu si ieftin , singurele piese pe care am dat bani sunt rulmentii 25 ron /bucata in rest diy sau materiale refolosite , fara sa ma complic foarte mult ,am gasit mai multe modele si am ales pe cel din pozele alaturate , nu este terminat , daca va functiona, voi face si upgrade cu materiale mai durabile si sper mai usoara , momentan este cam greu (pe deoparte este bina pentru ca va rezista la un tub mai greu ), nu l-am cantarit si nu e gata .

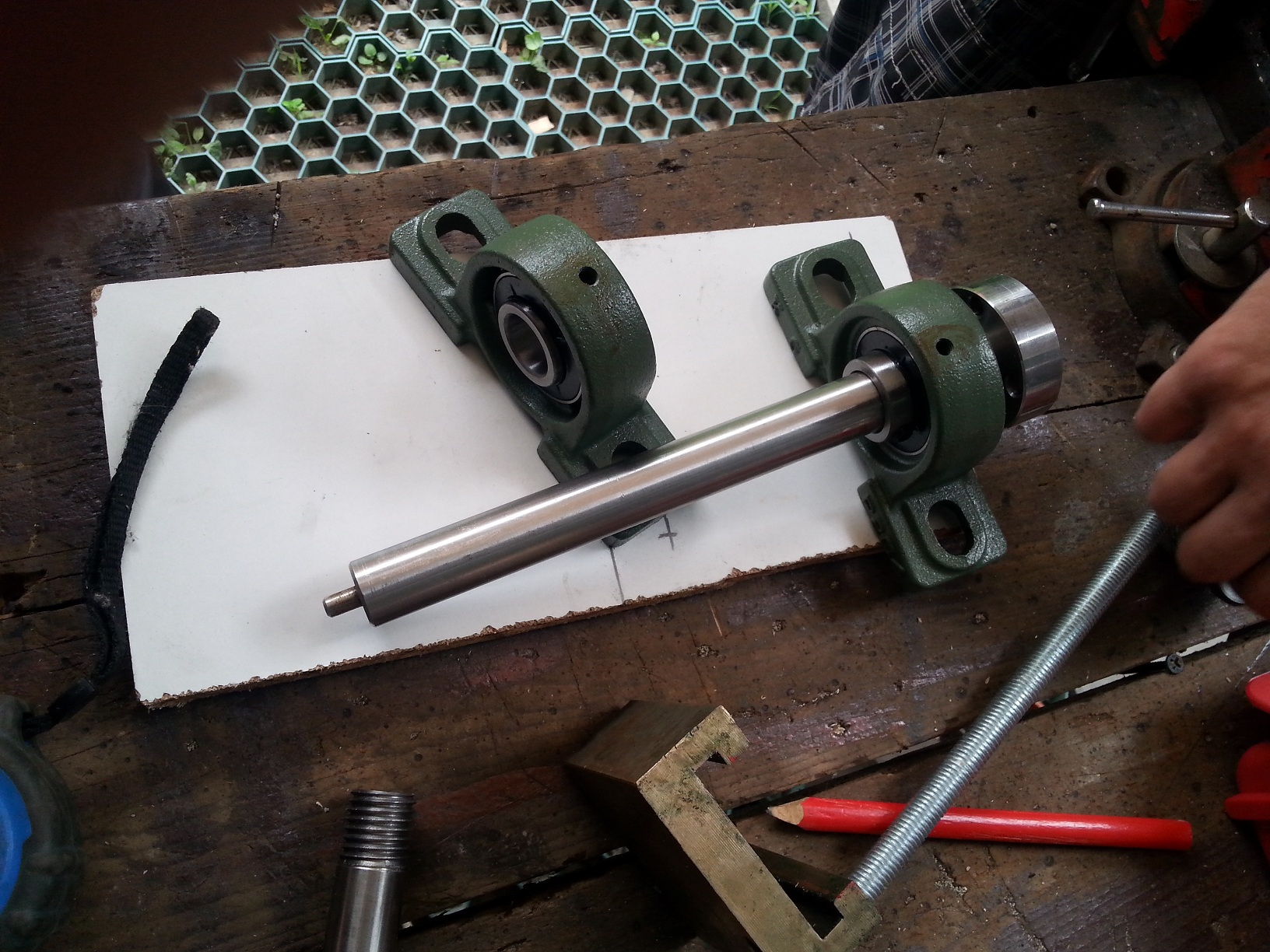

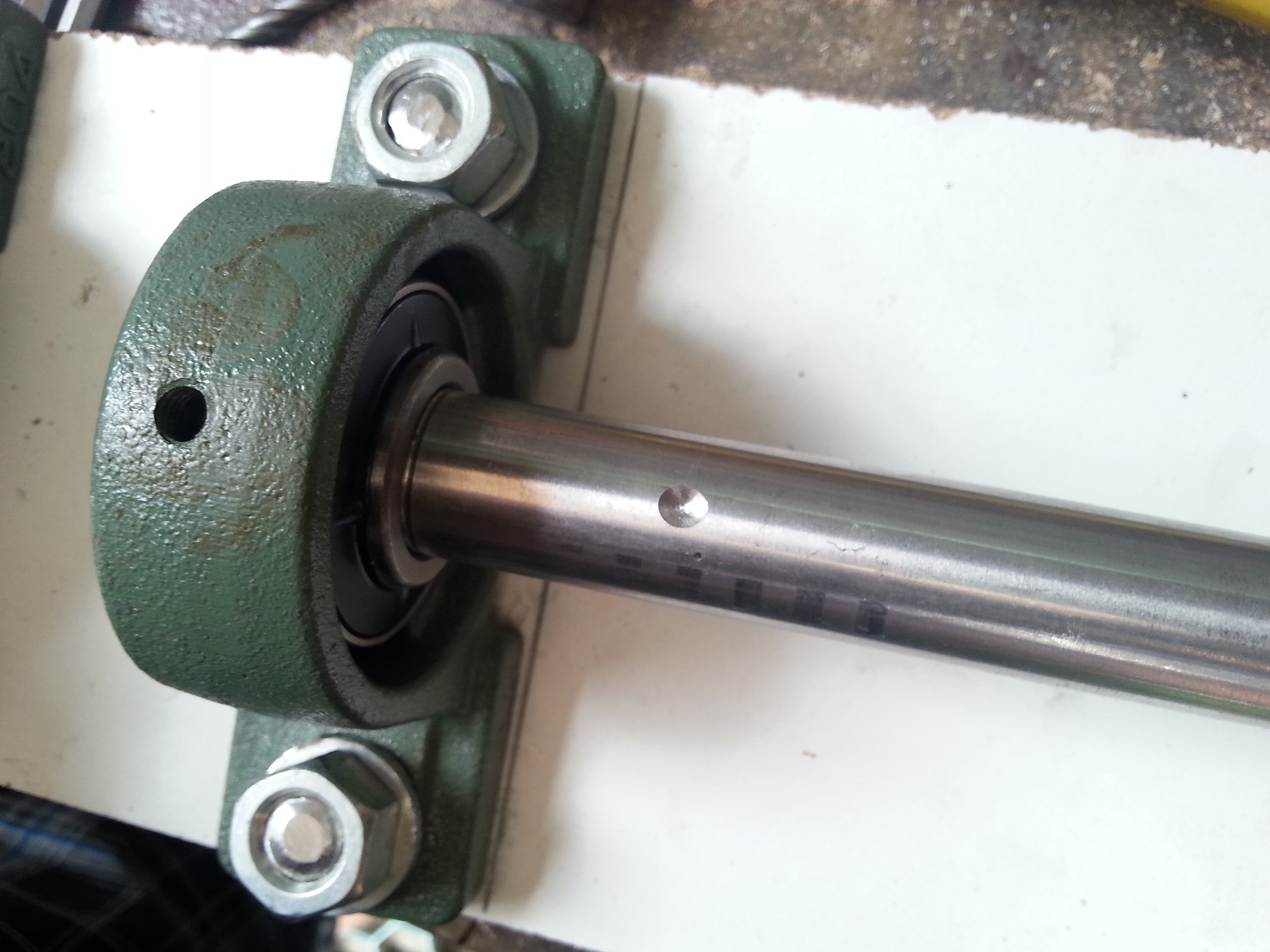

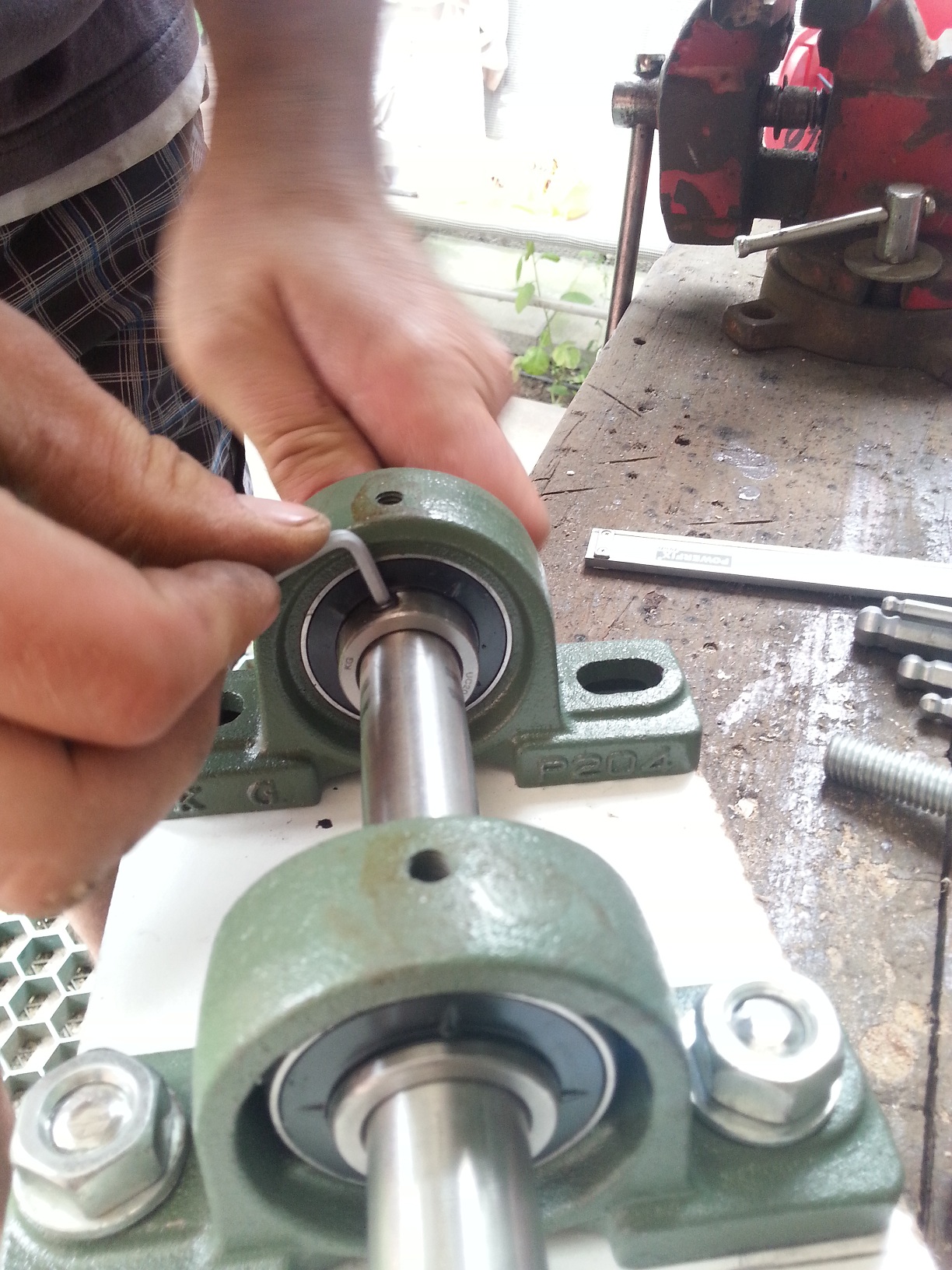

In principiu un ax se invarte intre doua lagare cu rulmenti ... asezate pe o placa care invarte o alta placa facuta in acelasi mod , urmeaza sa adaug frane si motorizare , prindere pe un picior (sau un trepied)... si vad eu ce se mai iveste

[Matrixul]

Adrian, success in construirea monturii !
Dar eu nu asa putea-o cataloga simpla si ieftina, mi se pare mai simplu de realizat cea Pipe, din tevi filetate.
Tu insa ai avut piesele la indemana, marele avantaj !

[Mircea Pteancu]

Adrian

Iti urez si eu succes si cred ca nu va intarzia sa apara , vazand ca ai inceput cu ...materialele strategice (berea si tutunul) !
Eu as lasa distanta mai mare intre lagare ,cred ca ar mari stabilitatea monturii.
Spor in dezvoltarea prototipului , Mircea

[2SKY]

Adrian09 eu as incerca in prima faza , sa o fac sa functioneze cit mai bine ca si montura alt/azimutala , niste frine fine , (apoi motorizare doar cu melc si coroana melcata ) .

[Erwin]

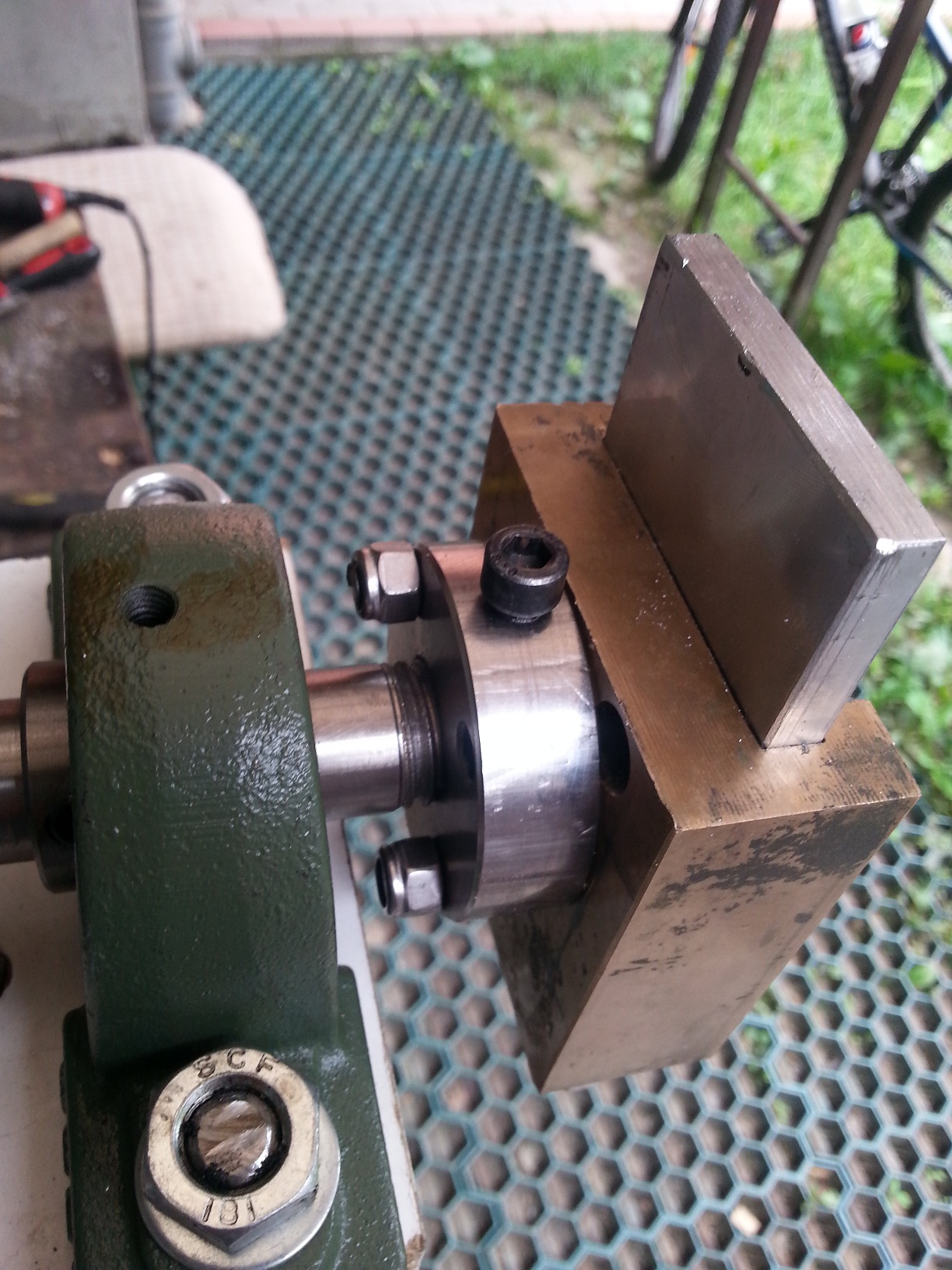

Sigur, subscriu şi eu colegilor. Plăcile de PAL nu sunt bune. Se arcuiesc şi în timp datorită umezelii care inevitabil apare noaptea la observaţii se vor umfla şi distruge. Dacă le înlocuieşti cu plăci din aluminiu montura va fi mai stabilă. De asemenea, capul monturii care pare a fi din bronz masiv este mult prea greu, pe partea aia o să ai şi instrumentul, pe axa DEC vei avea o contragreutate foarte mare, braţul acela trebuie să fie mult mai lung, sigur PAL-ul n-o să suporte această greutate.

Frânele şi angrenajele sunt cele mai importante dar şi cel mai greu de realizat. Cu alea aş fi început, aş fi construit montura în funcţie de ele pentru că axe şi rulmenţi se pot face la orice dimensiuni STAS apropiate de necesităţi.

Spor la construit!

[Adrian09]

asa este , va trebui sa schimb placile de pal cu aluminiu si cu distanta mai mare intre ele , sa fac franele foarte fine , am o idee care este in lucru .., vedem ce va iesi ,si da capul este din bronz si e cam greu .. cautam , fabricam alta din aluminiu , ideea este sa fac cat mai ieftin si de preferinta din" resturi" , dar e doar inceputul , sa vad ca functioneaza principiul apoi il re...re...construiesc

interesanta ideea cu alt az, dar cum se motorizeaza alt az-ul ? adica va face miscare ecuatoriala sau nu ?, ca nu imi dau seama ...

[2SKY]

Nu cred ca ajungi la GO TO pe sistem alt /az , adica transformare RA/DEC in ALT/AZ . Ziceam ca daca ai o montura alt /az mecanic ok , ai o montura ce poate fi transformata in EQ motorizata , dar foarte limitata. Monturile adevarate sint nascute din zeci de ani de teste si concurenta , nu ajungi nici pe departe la ceva serios , dar ca orice temerar , toata lumea vrea sa incerce marea cu degetu mic . Daca nu te superi , am sa pun ceva poze cu ceva de 18 ani , care nu merita sa primeasca un telescop pe ea , si ori o vind , ori ajunge la fier vexchi , adica unde ii era locul inainte de constructie .

[Adrian09]

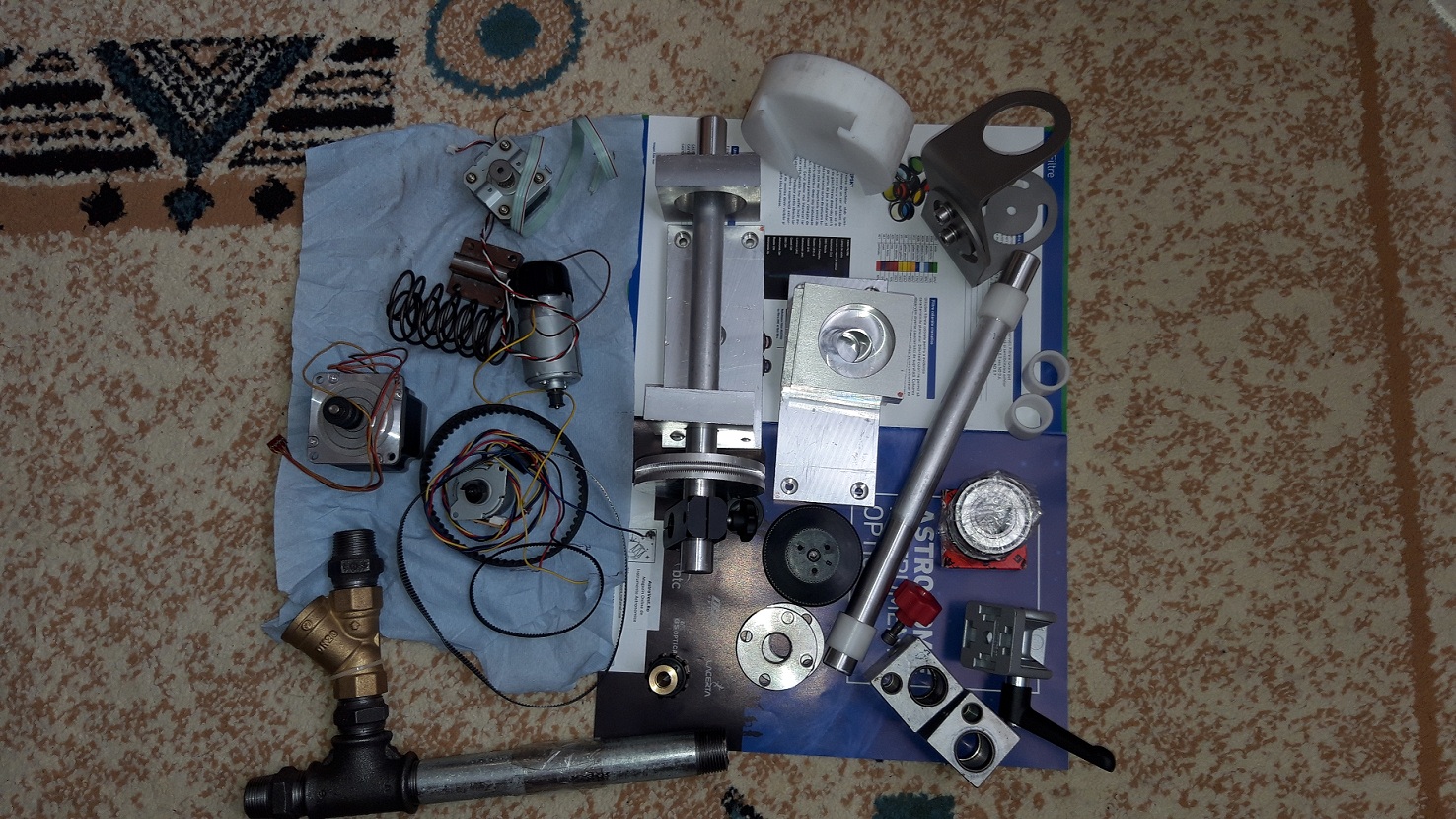

Update : dimensiuni reduse , greutate redusa ,aluminiu ,plastic, motoare.

si backup, prima incercare de pipe mount in caz ca nu va functiona eq .

[Erwin]

Sunt curios cum va arăta asamblată. De data asta pare a fi mai OK, ai prevăzut lagăre din teflon?

Presupun că piesa aia mare din poliamidă este hub-ul pe care vine şina pe care pui instrumentul. De ce nu ai făcut canalul coadă de rândunică pe un standard comun, de ex. Vixen? Nu vei putea folosi şine existente. Freză cu dinţi înclinaţi la 15 grade se găseşte.

Şi eu am pus la început o bucată de profil industrial extrudat (tip Bosch) pentru că-l aveam la îndemână, apoi am cumpărat sau confecţionat capete compatibile cu Vixen.
