Adaptare pentru modul vizual Rubinar 10/1000


Du-te la pagina Anterioara  1, 2, 3, 4  Urmatoare
Creaza un subiect nou   Raspunde la subiect

Optica

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 12 Oct 2008 21:18 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

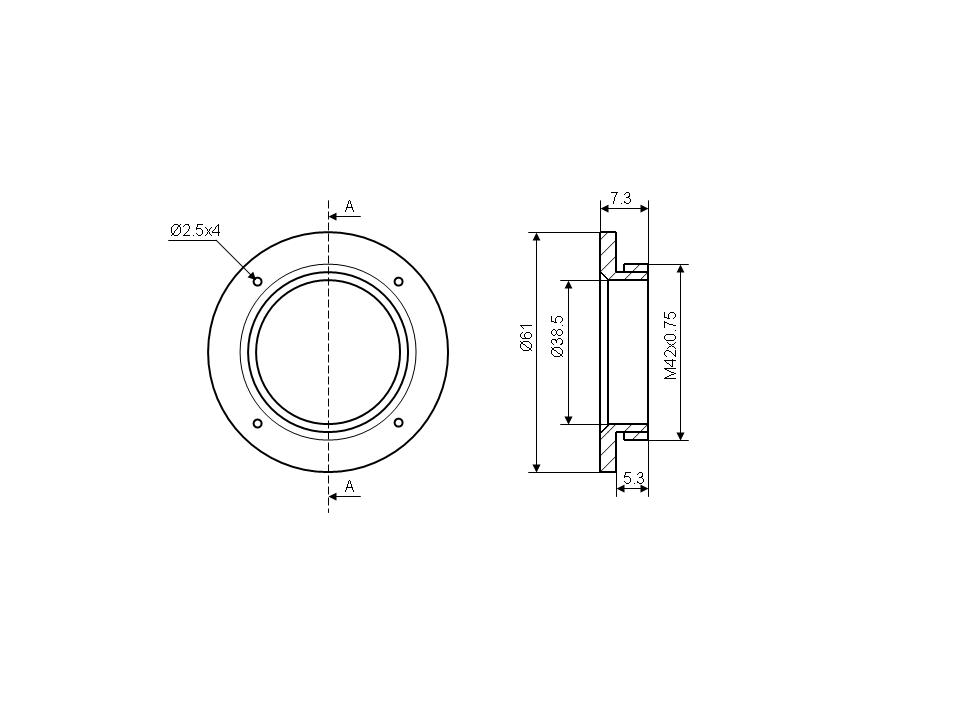

Andi a scris:
Desenul ar fi cel atașat?


Da Very Happy
Din comoditate am desenat "fundul" filetului tot cu linie groasa, lucru ce a dus la interpretarea ca ar fi vorba de doua piese distincte.
Multumesc de corectura.

PS. In desenul sectiunii:
1. linia punctata nu e necesara.
2. tesitura la 45 grade de la intrarea filetului ajuta la centraj si avans progresiv pe filet doar in cazul in care acesta este "taiat" cu o filiera.
In cazul de fata filetul este facut din cutit si tesitura dispare.
Sus
neox
Membru
Membru


Data inscrierii: 17 Iun 2008
Mesaje: 1553



Localitate: Iasi

MesajTrimis: 13 Oct 2008 14:58 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Faina transformarea! Cum se compara la calitata imaginii cu un instrument dedicat pt astro ??
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 14 Oct 2008 19:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Comportarea este excelenta, Rubinarul este inca instrumentul meu de comparatie. Fabrica din Lytkarino nu se dezminte.
Dovada compatibilitatii lui cu un instrument dedicat este si faptul ca exista o varianta AstroRubinar la care tubul optic este acelasi dar in plus se livreaza impreuna cu cateva oculare, o diagonala si un inversor pentru modul terestru:
http://lzos.ru/en/index.php?page=shop.prod...p;Itemid=2
Mie insa mi-au placut mai mult adaptarile pe care le-au facut amatorii, in special nemti si polonezi.
Dintre toti, cel mai mult m-a incantat adaptarea unui polonez daca tin bine minte, dar din pacate nu mai gasesc linkul.

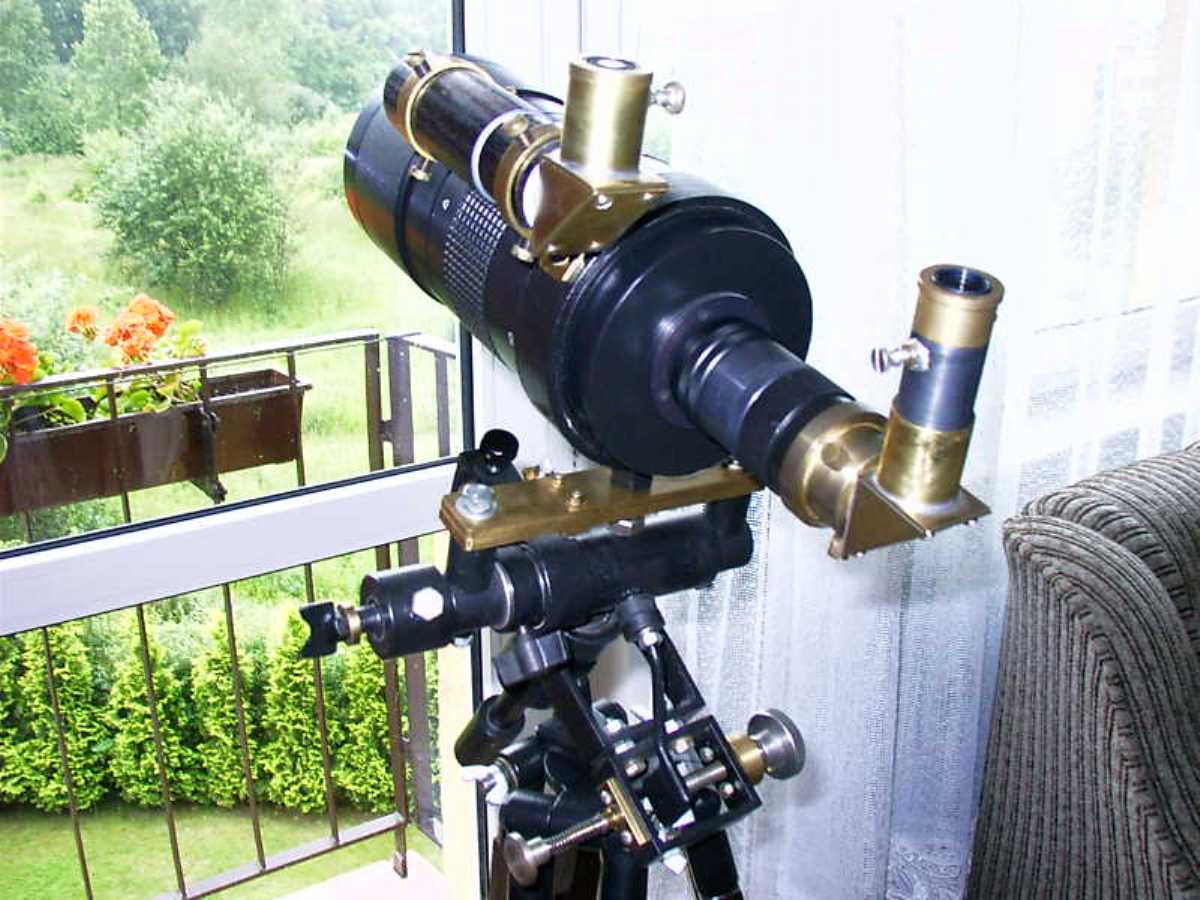

Am pastrat insa o imagine pe care am s-o pun aici in speranta ca nu se va supara. Este o opera de arta, priviti ...



 Descriere:
 Marime fisier:  109.47 kb
 Vizualizat:  de 8488 ori



Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 15 Oct 2008 17:36 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Continui cu prezentarea adaptarii ocularelor care au fost desemnate sa lucreze in cuplaj direct cu prisma T2.
Transformarea a avut in vedere un comportament parfocal.
Pentru ocularele de 20mm, 12.5mm si 10mm care au diafragmele de camp incluse in corp, noua forma a barelului este prezentata in desenul de mai jos.
Ocularele se desurubeaza din barelul original, se reinsurubeaza pe noul barel si transformarea e gata!
Cum arata in realitate le puteti vedea intr-unul din posturile anterioare.
Sper ca de data asta am fost mai atent la amanunte Smile



Barel T2.jpg
 Descriere:
 Marime fisier:  19.9 kb
 Vizualizat:  de 8440 ori

Barel T2.jpg


Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 16 Oct 2008 17:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

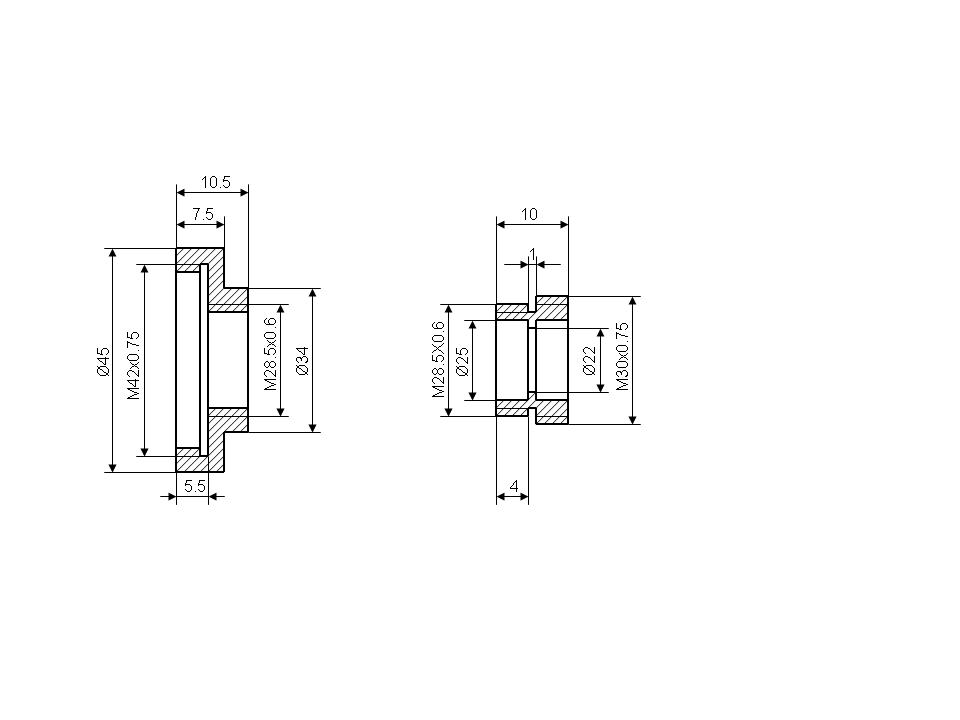

Mergand mai departe la ocularul de 26mm situatia se schimba putin:
filetul de pe corpul ocular nu mai este exterior iar diafragma este pozitionata in barelul original.
Pentru adaptarea acestui ocular avem nevoie in afara de trecerea T2 desenata mai sus de inca o piesa suplimentara care face trecerea pe noul filet al corpului ocular si mai contine si diafragma de camp.
Asamblarea este la fel de simpla ca si in cazul precedent.
In desenul de mai jos piesele necesare pentru adaptare.



Barel T2-26.jpg
 Descriere:
 Marime fisier:  29.37 kb
 Vizualizat:  de 8392 ori

Barel T2-26.jpg


Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 16 Oct 2008 20:52 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

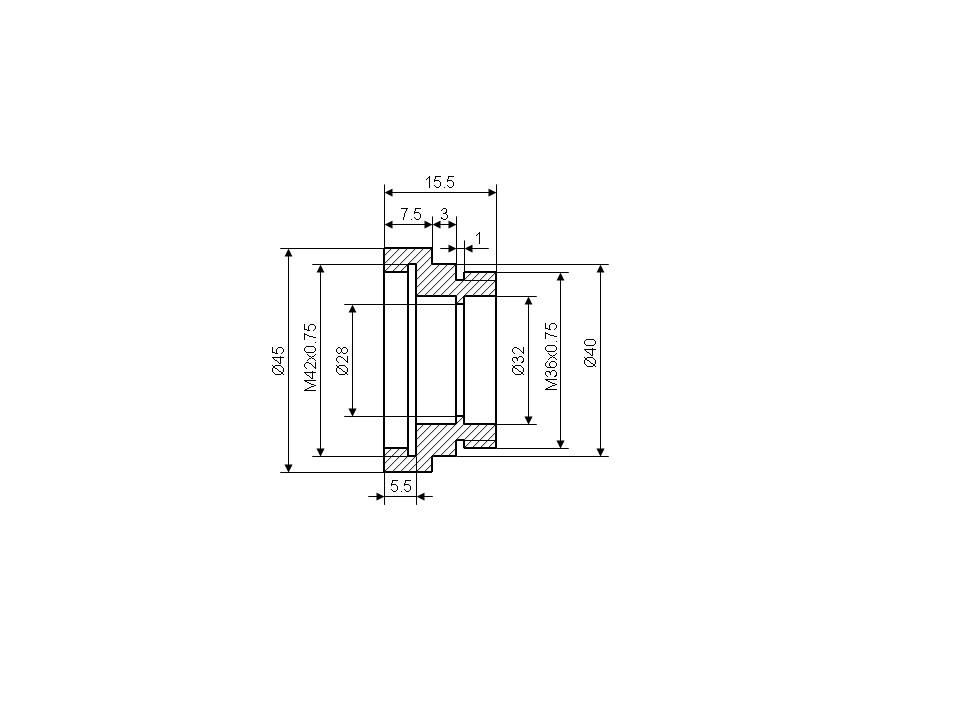

Ultimul ocular adaptat este cel de 32mm.
Ca si cel de 26mm necesita constructia diafragmei de camp pe adaptorul T2 precum si modificarea filetului pentru cuplajul pe corpul ocular.
Piesa este putin mai complicata dar nu greu de executat de un strungar cu experienta.
Desenul il puteti vedea mai jos.
Toate aceste accesorii (oculare si prisma diagonala) adaptate pe T2 se pot folosi pe oricare alt sistem optic si are ca avantaje rigiditatea si precizia de aliniere optica.



Barel T2-32.jpg
 Descriere:
 Marime fisier:  25.17 kb
 Vizualizat:  de 8352 ori

Barel T2-32.jpg


Sus
lentilozaur
Membru
Membru


Data inscrierii: 13 Aug 2009
Mesaje: 741



Localitate: Bucuresti

MesajTrimis: 10 Mar 2011 02:26 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

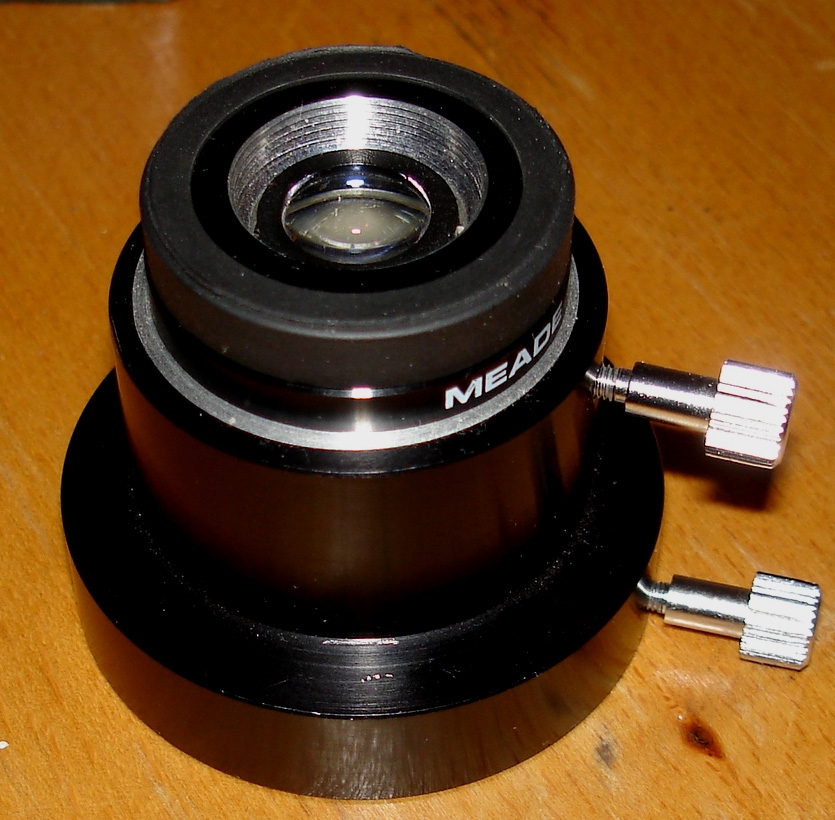

Stiu ca postul este destul de vechi dar am transformat un Rubinar recent si cu permisiunea autorului vreau sa fac o mentiune de amanunt asupra unui desen al flansei adaptoare. In zona de asezare pe obiectiv trebuie facuta o degajare la baza de 2-3mm deoarece Rubinarul are acolo din constructie un mic cordon de material. Fara degajare, la strangere, flansa va flamba usor si nu se va aseza perfect pe obiectiv. Si adaptorul original M42x1 are aceasta degajare dar sub alta forma.


 Descriere:
 Marime fisier:  42.8 kb
 Vizualizat:  de 6913 ori




_________________
www.lentilozaur.ro
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 10 Mar 2011 20:20 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari pentru transformarea unui nou obiectiv Rubinar pentru modul vizual si ma bucur daca materialul de fata (destul de vechi la ora asta) a putut ajuta cat de putin.
Retin ca obiectivul pe care l-am avut eu era fabricat in anul 2000 si nu avea acel cordon de material de care spui si evident nici flansa originala nu era prevazuta cu vreo degajare.
Se pare ca rusii mai fac (sau mai faceau) unele modificari si din mers.
Aspectul subliniat de tine poate fi util daca in viitor vor mai fi amatori ai unei astfel de transformari.

cer senin!
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7339

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 10 Mar 2011 22:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

adrian.b
cand consideri tu ca este momentul adecvat,te rog prezinta-ne niste poze ale acestui interesant instrument.
zoth
felicitari pentru desenele si indicatiile practice care, iata, sunt utile.
Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
AFP
Membru
Membru


Data inscrierii: 15 Apr 2011
Mesaje: 6



Localitate: iasi

MesajTrimis: 15 Apr 2011 18:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

O noua transformare a unui obiectiv Rubinar (model mai vechi) in mod vizual.


 Descriere:
 Marime fisier:  153.72 kb
 Vizualizat:  de 6683 ori




 Descriere:
 Marime fisier:  114.23 kb
 Vizualizat:  de 6683 ori



Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4704

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 15 Apr 2011 19:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari, arata bine instrumentul transformat Smile
Sus
AFP
Membru
Membru


Data inscrierii: 15 Apr 2011
Mesaje: 6



Localitate: iasi

MesajTrimis: 15 Apr 2011 21:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc.
Asa cum spuneai Zoth in alt topic despre Rubinar acesta are dublu menisc acromatizat. Instrumentul meu este "bunicul" MTO-urilor moderne. Vechi, dar pastrat foarte bine. Practic a stat ani de zile nefolosit in cutia lui de lemn.
acum putin despre ocularele care sunt in poze:
o sa radeti, dar cele mai bune rezultate au dat cele care le-am adaptat din "altceva" dar cu optica de calitate.(am mai multe de la Meade, un Radian de 7mm si alte cateva dar lucrez mai mult cu cele din poze)
ocularul montat pe telescop este un 22mm modificand un viewfinder de Pentacon Six - intr-o schema de ocular simetric. am obtinut un ocular foarte luminos si precis
celalalt este un Kelner (11mm)de la firma Exakta cu un unghi deosebit de mare - cam ca Radianul (70grade) montat pe un corp de Meade intr-un adaptor M42
diagonala este o piesa de exceptie de la Canon dedicata aparatelor foto pentru vizare perpeniculara.



 Descriere:
 Marime fisier:  410.28 kb
 Vizualizat:  de 6648 ori




 Descriere:
 Marime fisier:  965.4 kb
 Vizualizat:  de 6648 ori




 Descriere:
 Marime fisier:  501.41 kb
 Vizualizat:  de 6648 ori



Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7339

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 15 Apr 2011 22:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

AFP
felicitari atat pentru adaptarea in spirit ATM a Rubinarului la modul vizual cat si pentru accesorizarea foarte ingenioasa.
Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
catalin dumitru
Membru
Membru


Data inscrierii: 22 Iul 2010
Mesaje: 2064

Motto: telescopul scuza mijloacele

Localitate: piatra neamt

MesajTrimis: 15 Apr 2011 23:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Minunat ! Ce-mi plac jucariile vechi ! Felicitari Very Happy .
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7714

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 16 Apr 2011 00:49 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Faină treabă! Eu am un MTO, e mai simplu, are un singur menisc iar sistemul de focalizare e pe filet, mai păcătos decât al rubinarului care am văzut că este pe bile de rulment. Cum te descurci cu focalizarea? La mine e problematică, mișcarea necesară este foarte fină.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
