Am cumparat astazi cu 30 de lei,de la targul de vechituri local,un Zenith E,cu obiectiv Jupiter 9,de 85 mm la F2!Scopul este ca impreuna cu o lentila divergenta sa pot obtine un camp real de vreo 15 grade(cam cat latimea caii lactee)la o marire de 2,5 ori(ar insemna un plus de doua magnitudini fata de ce se vede cu ochiul liber)cu aberatii optice nu prea mari.Tocmai de aceea,un prim inceput necesar,tinand cont de limitarile unui asemenea sistem optic,era un obiectiv bine corectat,cu deschiderea relativa cat mai mare.Momentan pentru ocular,nu am la dispozitie decat lentile simple.Banui ca ar trebui un dublet divergent corectat de sine statator.Insa pentru inceput caut bazele unui calcul care sa stabileasca campul maxim la o marire data,pentru un obiectiv cu raportul F/D de 2.

[Herr_Alien]

O sa revin si cu un calcul exact.

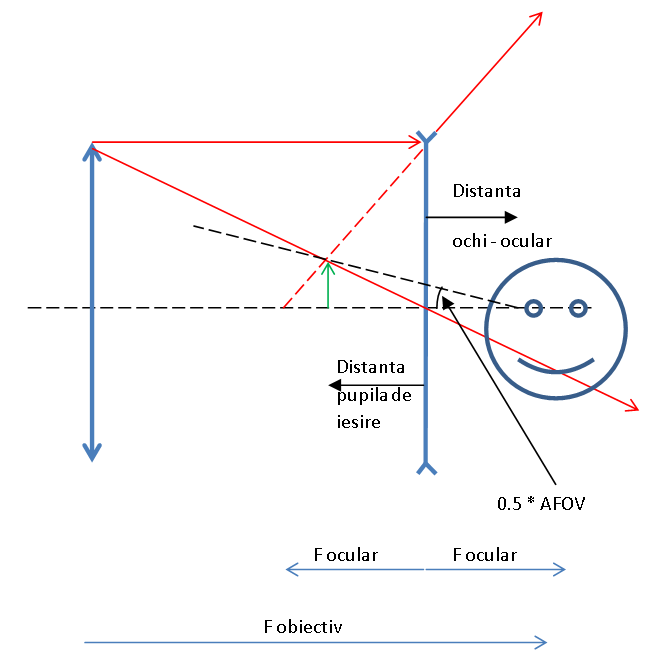

Cu verde este jumatate din pupila de iesire ... virtuala!

[nobody]

O rapida plagiatura pe tema data:

[Herr_Alien]

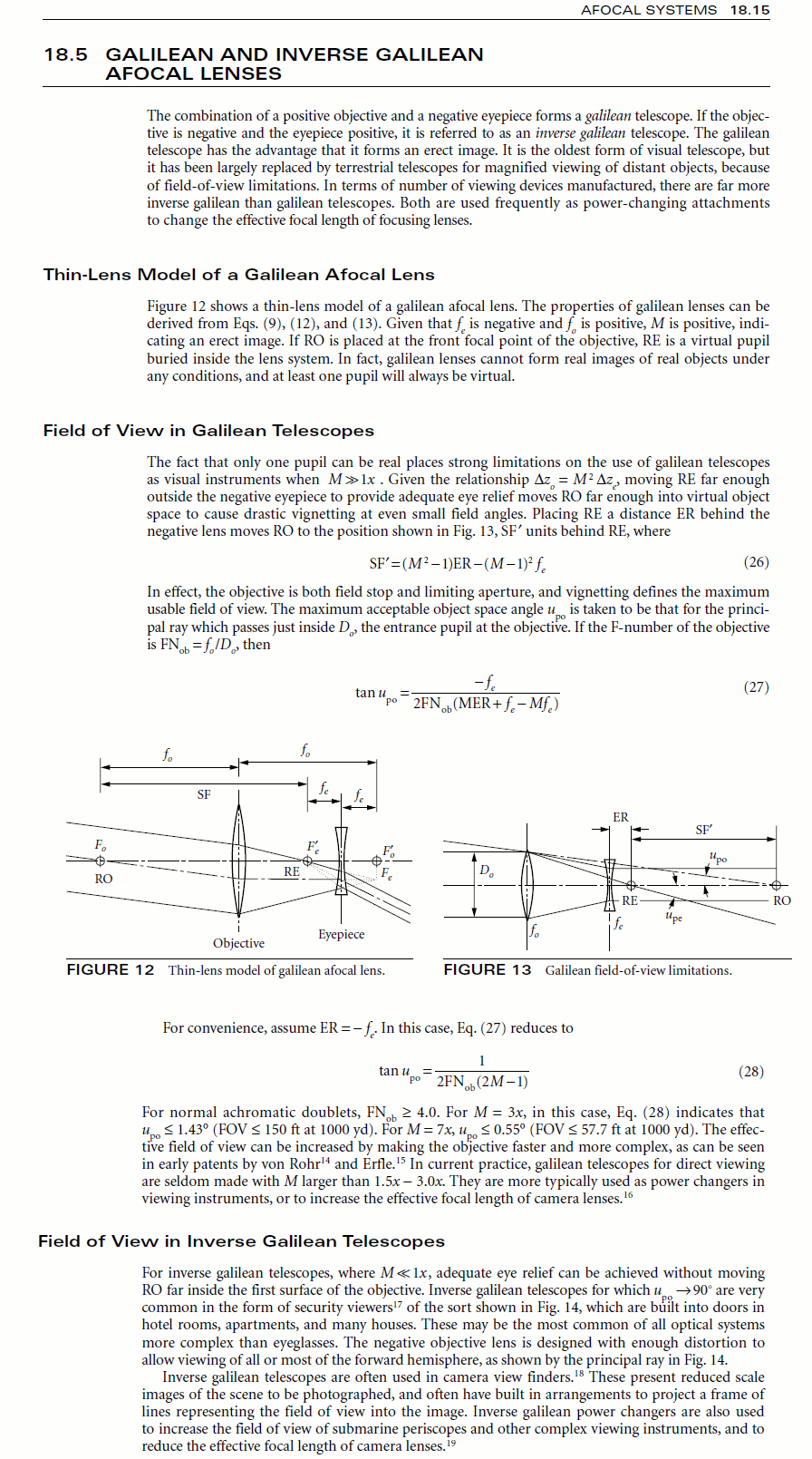

Buna si plagiatura aia!

Pai, sa luam datele lui Tavi:
M=2.5
FN=2
Fobj = 85mm
Am sa iau un ER de 5 mm (asta e, lipim ochiu' de lentila ...), si un fe = -34mm (impus de M=2.5 si Fobj = 85mm), si avem:

tan up0 = (- (-34))/(2 * 2 * (2.5 * 5 + (-34) - 2.5 * (-34))) = 34 / 254. => up0 = atan (34 / 254) = 7.6 grade.

Ceea ce da un camp intreg de 2 * up0 = 15.2 grade. Tavi are bafta pana acuma

Sa vedem si cu diametrul ocularului. La un AFOV de 15.2 * 2.5 = 38 grade si un eye relief de 5 mm, o sa ii trebuiasca o lentila divergenta la focala amintita, si de diametru de minim:

tan (AFOV/2) = (D/2) / eye-relief => D/2 = eye-relief * tan (AFOV/2) = 5mm * tan (19 grade) = 1.7 mm
=> D = 3.5 mm, minim.

Daca maresti eye relief-ul, o sa iti trebuiasca o lentila cu diametru din ce in ce mai mare, ca sa nu limitezi campul vizual din cauza ocularului de diametru prea mic. Oricum, tre' sa iei in calcul si cat perzi din diametrul lentilei cand o montezi mecanic, asa ca fara o lentila divergenta de macar 7mm diametru nu as pleca la drum.

------ edited -------
Sa nu uit: lentila aia divergenta trebuie plasata de asa natura incat focarul ei dinspre ochi sa coincida cu planul focal al obiectivului. Asta se traduce prin faprul ca, la o focala a ocularului de -34mm, lentila ocularului trebuie plasata cu 34 mm mai in fata decat planul focal al obiectivului. Sper ca obiectivul foto sa aiba suficient spatiu pana cand ocularul ajunge sa atinga ultima lentila din obiectiv ...
