[tudorandu]

Salutare!
De curand am construit un barn door ,inspirat de pe C.N. pe care vreau sa-l prezint aici.
E destul de simplu de construit ,eu l-am facut din tego de 20 mm, iar toate detaliile sant in pdf-ul atasat . Singura chestie pe care nu am facut-o bine, cred ca este distanta de la balama la ax , care in acele schite e de 290,32mm(11,43”) si care cred ca e calculata pentru un filet cu pas diferit.
Dupa cum zice in pdf , pentru a fi cat mai exact trebuie sa rotim piulita cu o tura pe minut .Pentru asta ,teoretic avem nevoie de o tija filetata care sa aibe 1436 de dinti ( filete)
Daca avem o tija cu pas de 1,25mm ,atunci 1436*1,25=1795 mm (lungimea cercului)
1795/3,14=571,656 mm diametrul. Deci distanta de la balama la tija trebuie sa fie: 571,656/2=285,82mm
Oare sa fie asa critica diferenta asta de aproape 5 mm? sau faptul ca im ies miscate pozele se datoreaza alinierii polare inexacte?

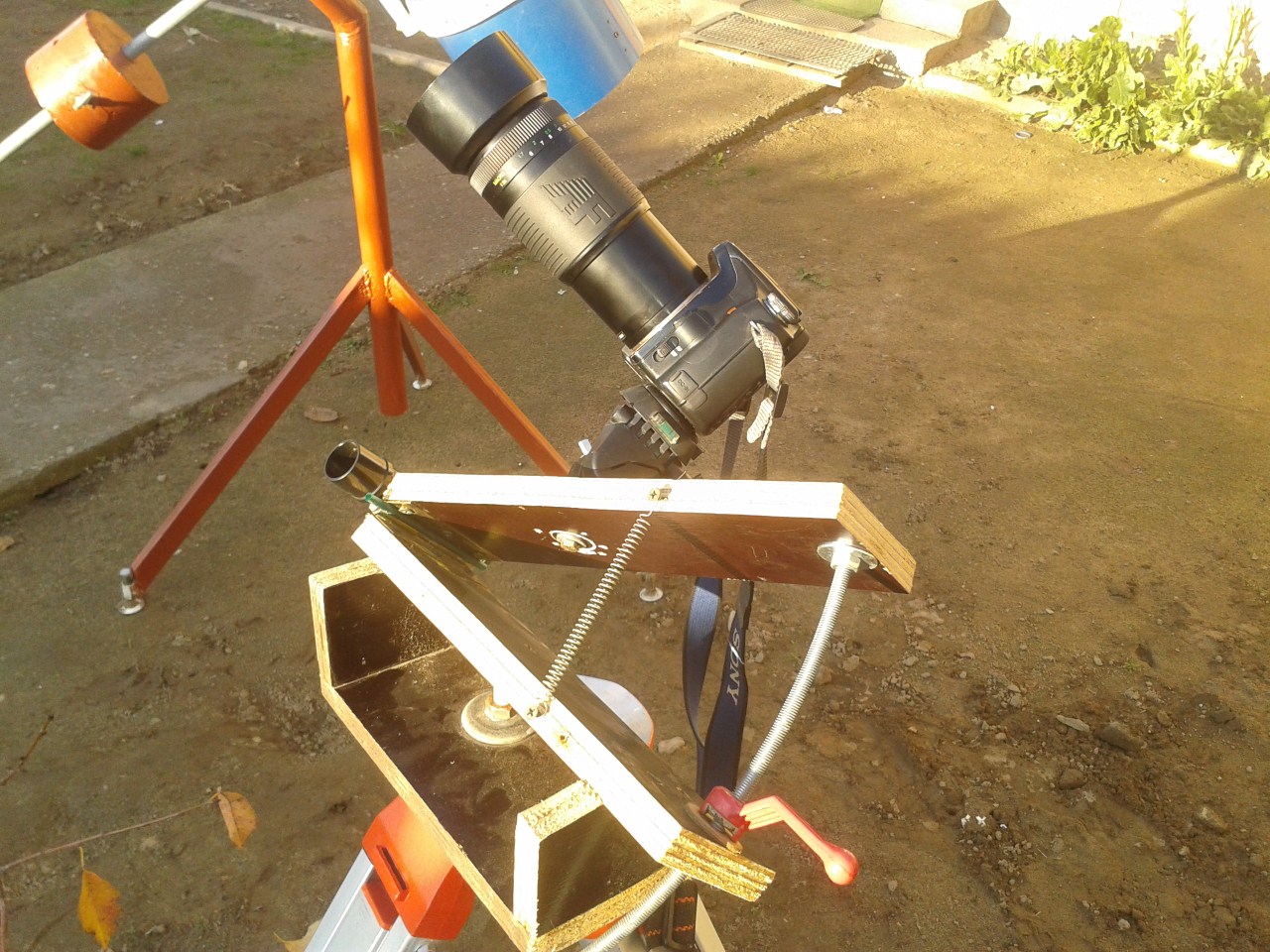

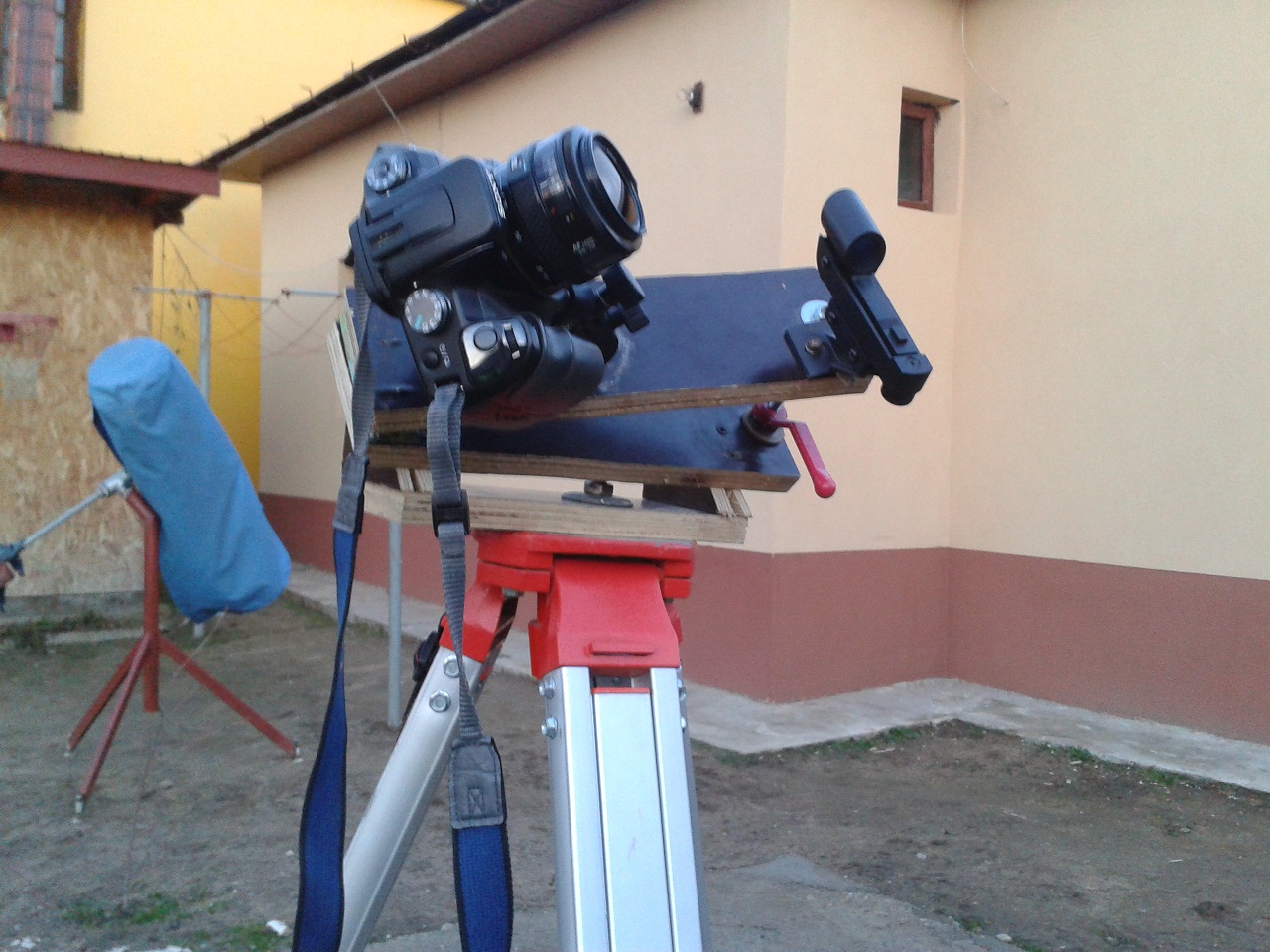

Pun 2 poze cu jucaria (daca e nevoie mai fac )

[Laurentiu]

Poti sa verifici unde e eroarea in functie de directia drift-ului in astrofotografiile facute de tine.

Daca este pe directia est-vest atunci urmarirea nu se face la rata / viteza necesara pentru compensarea rotatiei pamantului.

Daca este nord-sud atunci este vorba despre alinierea polara defectuoasa.

Eroarea de aliniere polara se depisteaza cel mai usor facand mai multe cadre si verificand apoi drift-ul pe nord-sud de la un cadru la altul.

In functie de rezultat poti imbunatati si alinierea polara.

Dar de obicei este vorba despre ambele erori cumulate.

Asa ca eu zic ca doar dupa ce ai aliniat polar in mod corect poti vedea mai usor cat de mare e eroarea pe est-vest (eroarea de urmarire / tracking) pentru ca nu te va mai incurca drift-ul pe nord-sud.

[cmatei]

Cred ca ar fi mai avantajos sa montezi invers platforma, cu surubul in dreapta (rotita cu 180 grade). Ai porni cu placile apropiate si le-ai departa in timp. Avantajul ar fi ca surubul ar fi mereu in tensiune si miscarea ceva mai precisa.

Surubul acela indoit se misca usor, fara sa se intepeneasca ? Cel mai important e sa obtii o miscare lina, chiar daca rata corecta nu e exact o tura / minut, pe-asta o poti corecta.

Calculul il faci usor daca observi ca un unghi de 1 radian inseamna 285.82 / 1.25 = 228.65 pasi (rotatii ale surubului). Pentru rata siderala de 15 grade / ora, inseamna 15 * pi / 180 * 228.65 = 59.86 rotatii, deci esti foarte aproape de o tura / minut.

Cu obiectivul de 50 eu reuseam (cu surub drept, tangent) cam 3-4 minute cu stelute rezonabile, sau in orice caz la vremea respectiva mi se pareau rezonabile

Succes!

[tudorandu]

Multumesc Laurentiu & Cmatei!
Intr-adevar se pare ca eroarea e in ambele directii , dar mai mult pe est- vest ,pun un crop de la o imagine de aici: http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0 pentru a se vedea mai bine
Cmatei cred ca ai dreptate cu inversatul platformei . Tija filetata nu se intepeneste , atinge putin marginile cand se apropie de capat ,deschis la maxim ( curbura tijei nu e perfecta)

[StarChild]

exista varianta si ca tot dispozitivul este miscat in timpul actionarii, de aceea poate sa apara drift in ambele directii, chiar daca alinierea polara si viteza de urmarire sunt corecte.

[silviub]

Poate e putin off-topic, dar mi-a tracut acum multi ani prin mana un sistem asemanator, cred ca a fost construit de dl.Olenici, dar mecanismul era actionat de un ceas din ala mecanic vechi de masa si functiona destul de bine cu un Zenit si Heliosul de 50mm parca.

[tudorandu]

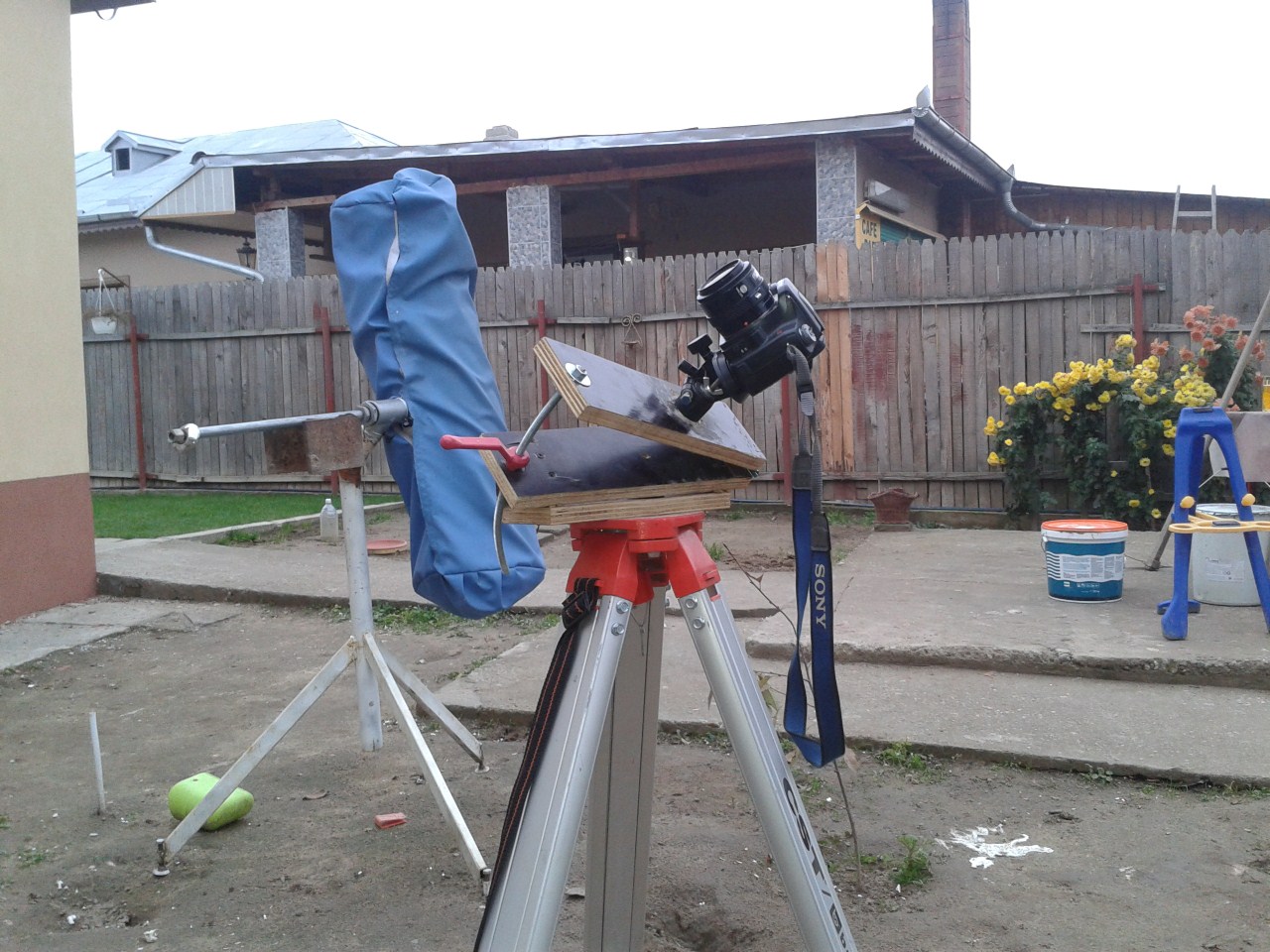

Am urmat sfatul lui cmatei si am inversat platforma, am atasat un red dot finder pentru aliniere polara
si cred ca am reusit sa fac ceva mai bine fotografiile (,exceptand focalizarea )

[tudorandu]

Deoarece nu sant multumit de cum merge jucaria, joc in balama , joc unde ivart de piulta, lipsa reglajului pe inaltime, m-am hotarat sa fac alt barn door , mai precis si de ce nu, chiar motorizat (cu ajutorul vostru)
Am facut rost de careva bucati de TRESPA ,un material folosit la placarea cladirilor , este un material dur , se taie bine cu flexul ,cu pendularul merge destul de greu(eu am folosit o panza subtire pentru lemn) si se fileteaza foarte bine.

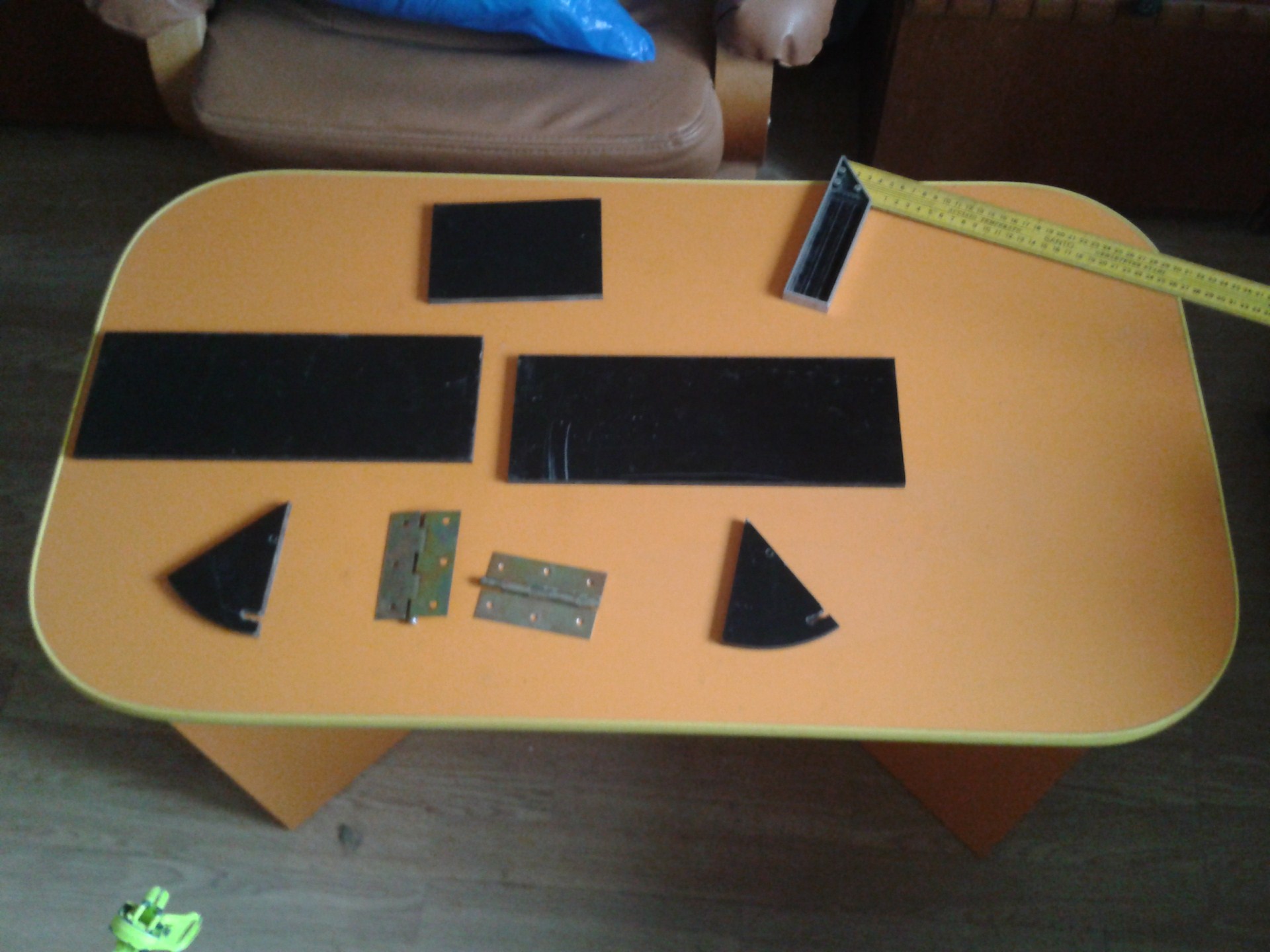

Am gasit in sfarsit o balama care nu are joc si m-am apucat de treaba

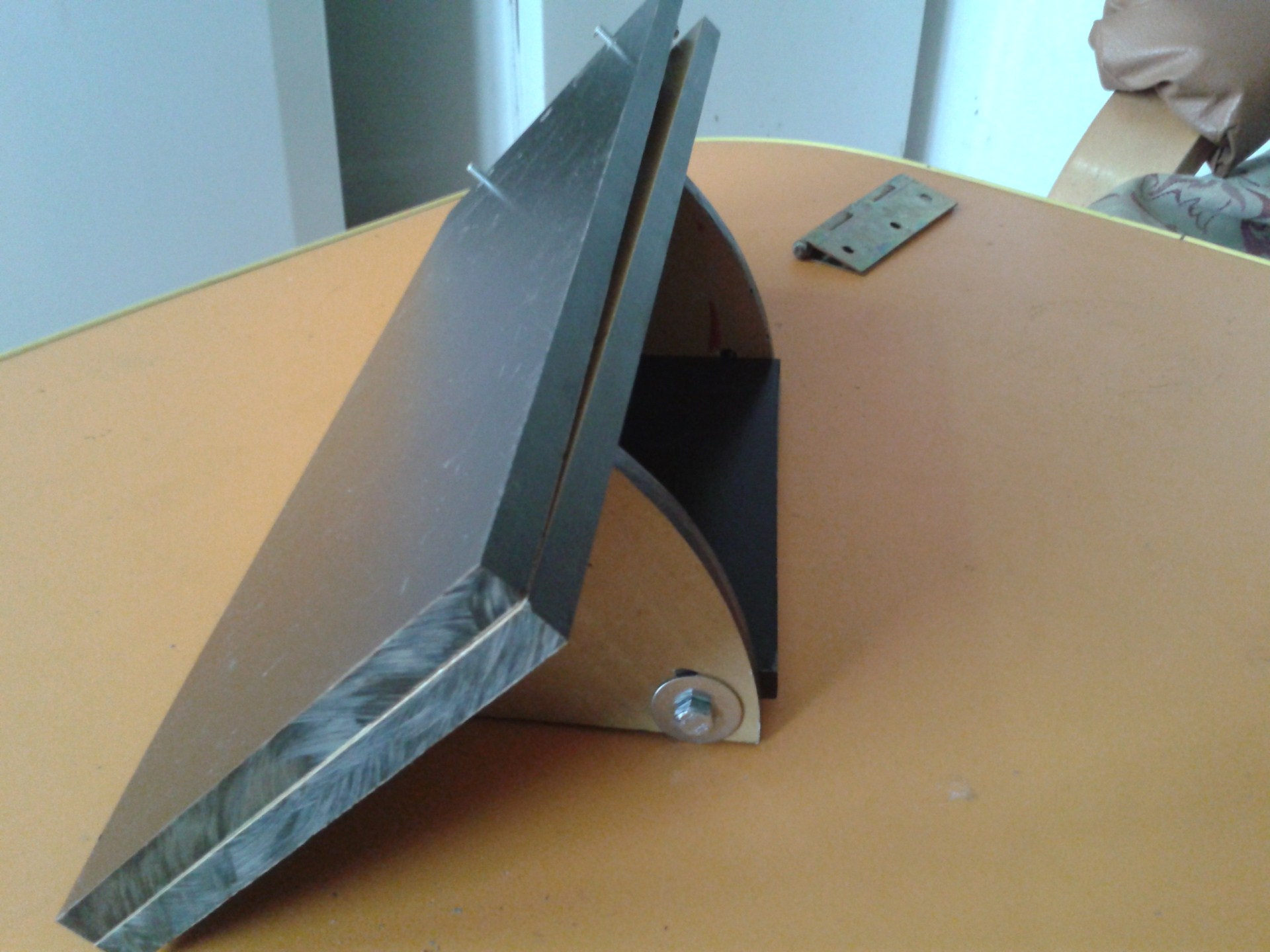

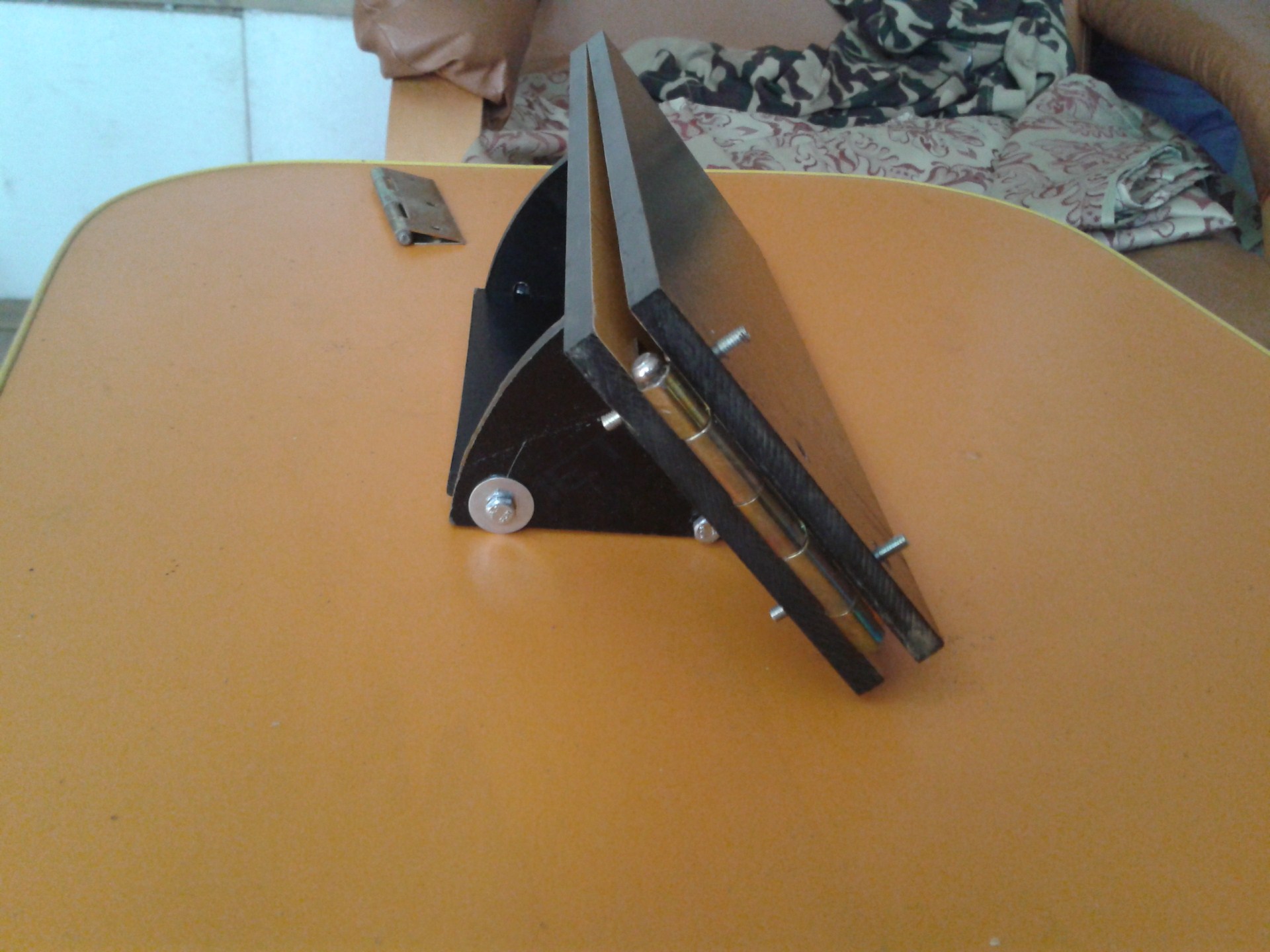

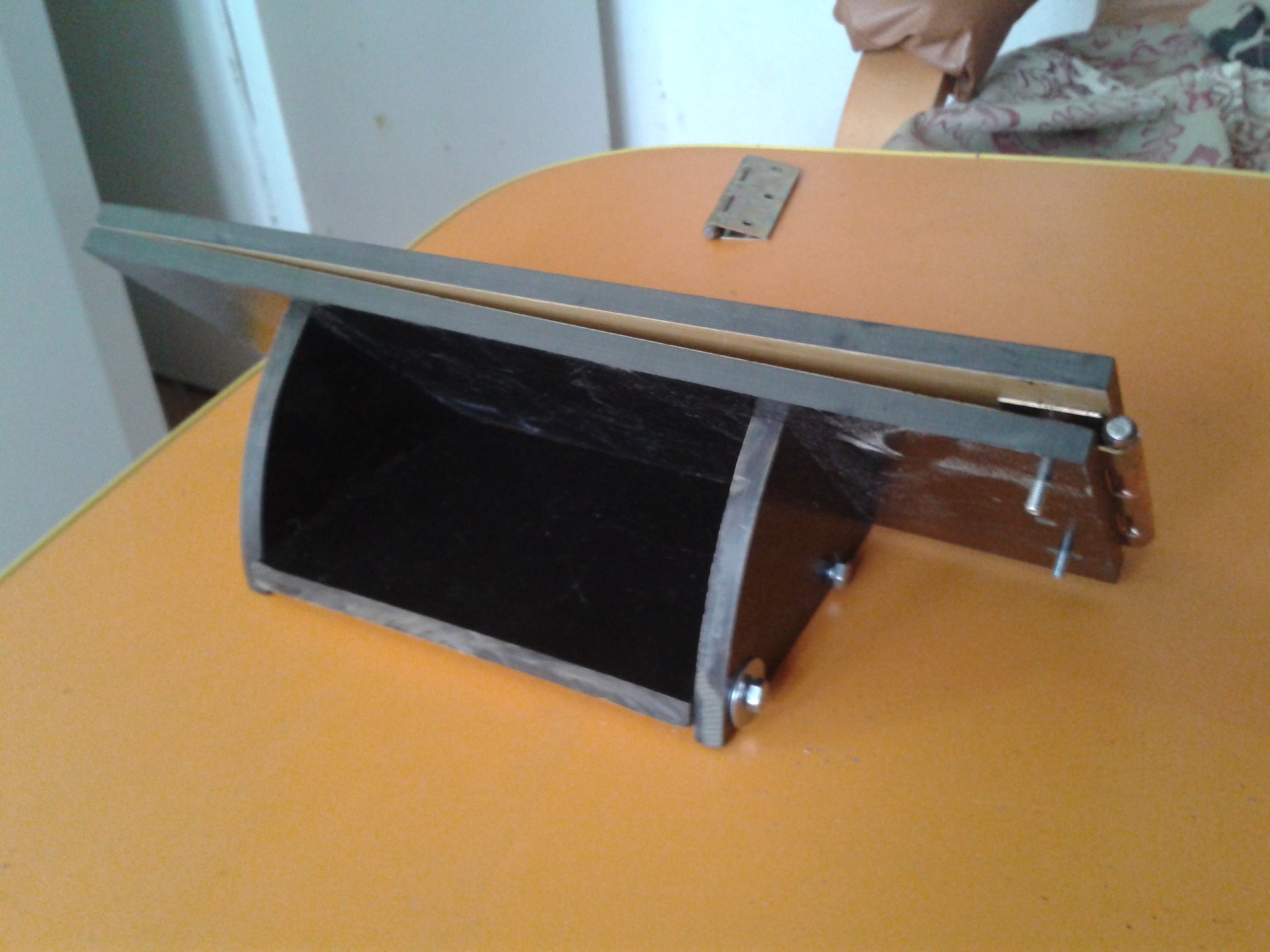

O asamblare provizorie , urmeaza sa pun tija filetata , dar inca ma gandesc cum sa fac prinderea de placa ,sa nu mai aiba joc , cu un rulment cumva

[tudorandu]

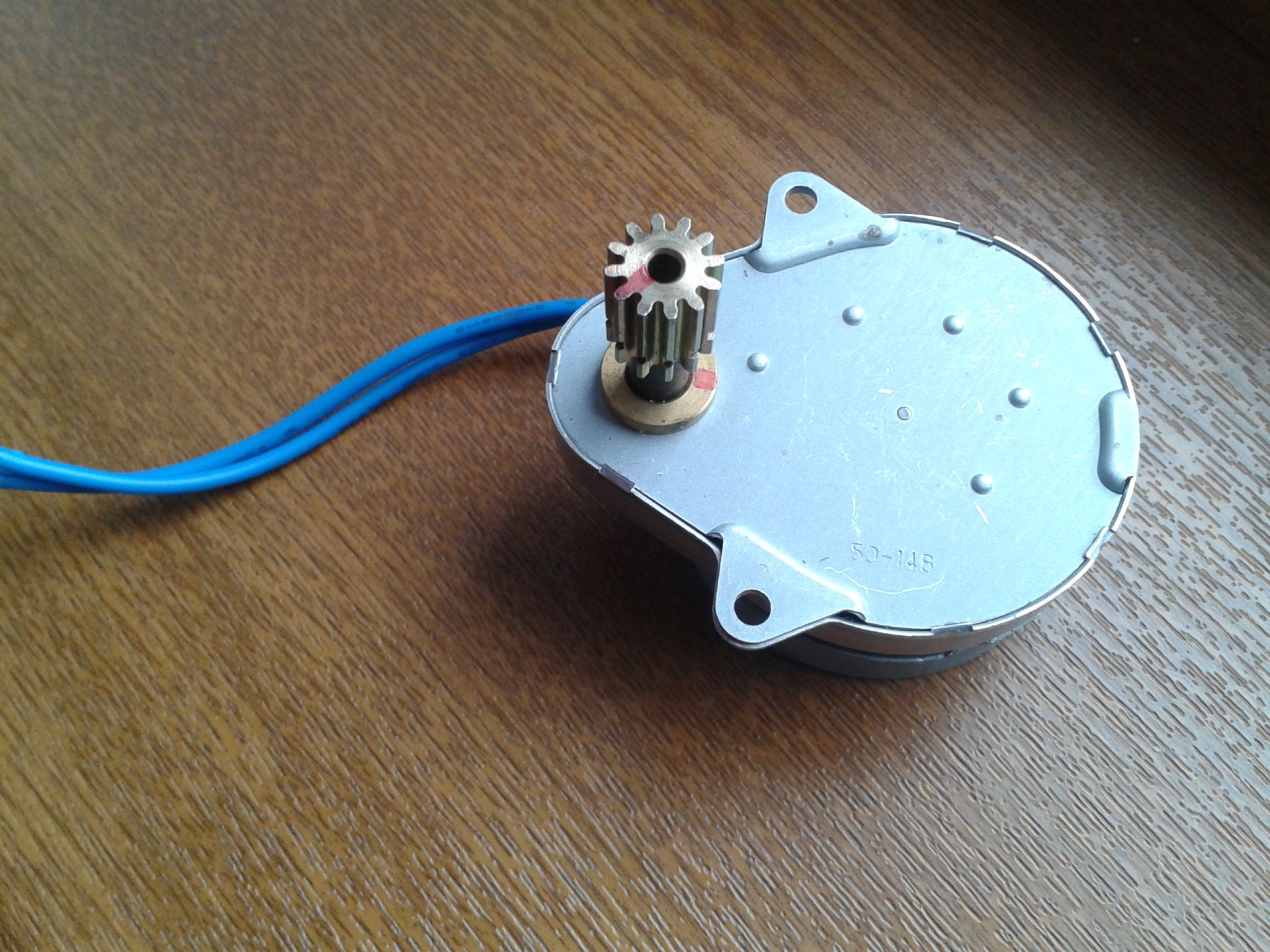

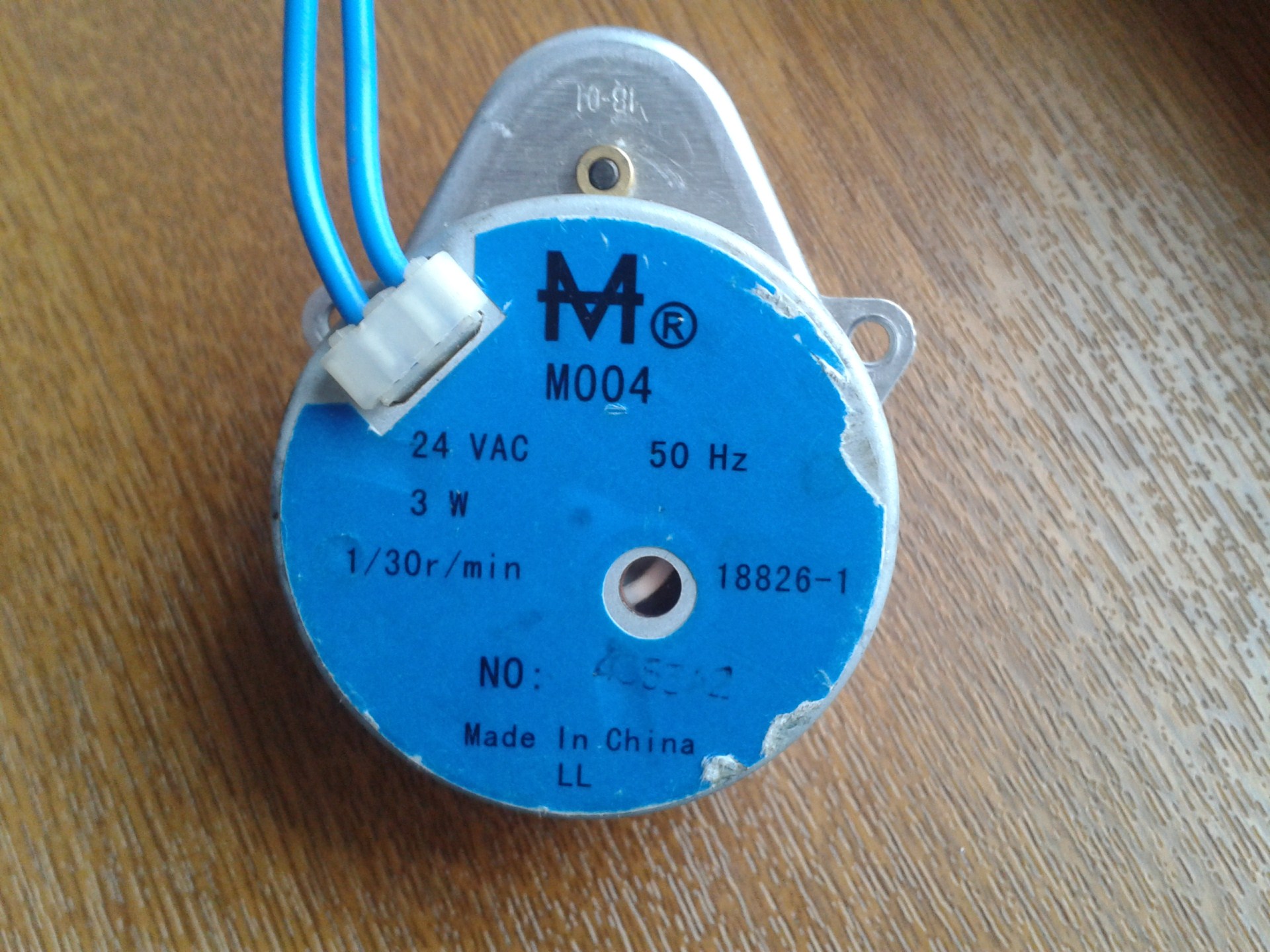

Zilele astea am gasit un motoras cu reductor ,de curent alternativ si ma gandesc ca poate il pot folosi pentru angrenarea piulitei , dar problema e ca are turatia prea mica , o tura la 30 min
Cred ca o sa incerc sa scot din reductii , sa vad daca ii pot mari viteza

[tudorandu]

sambata am mai facut ceva la jucarie

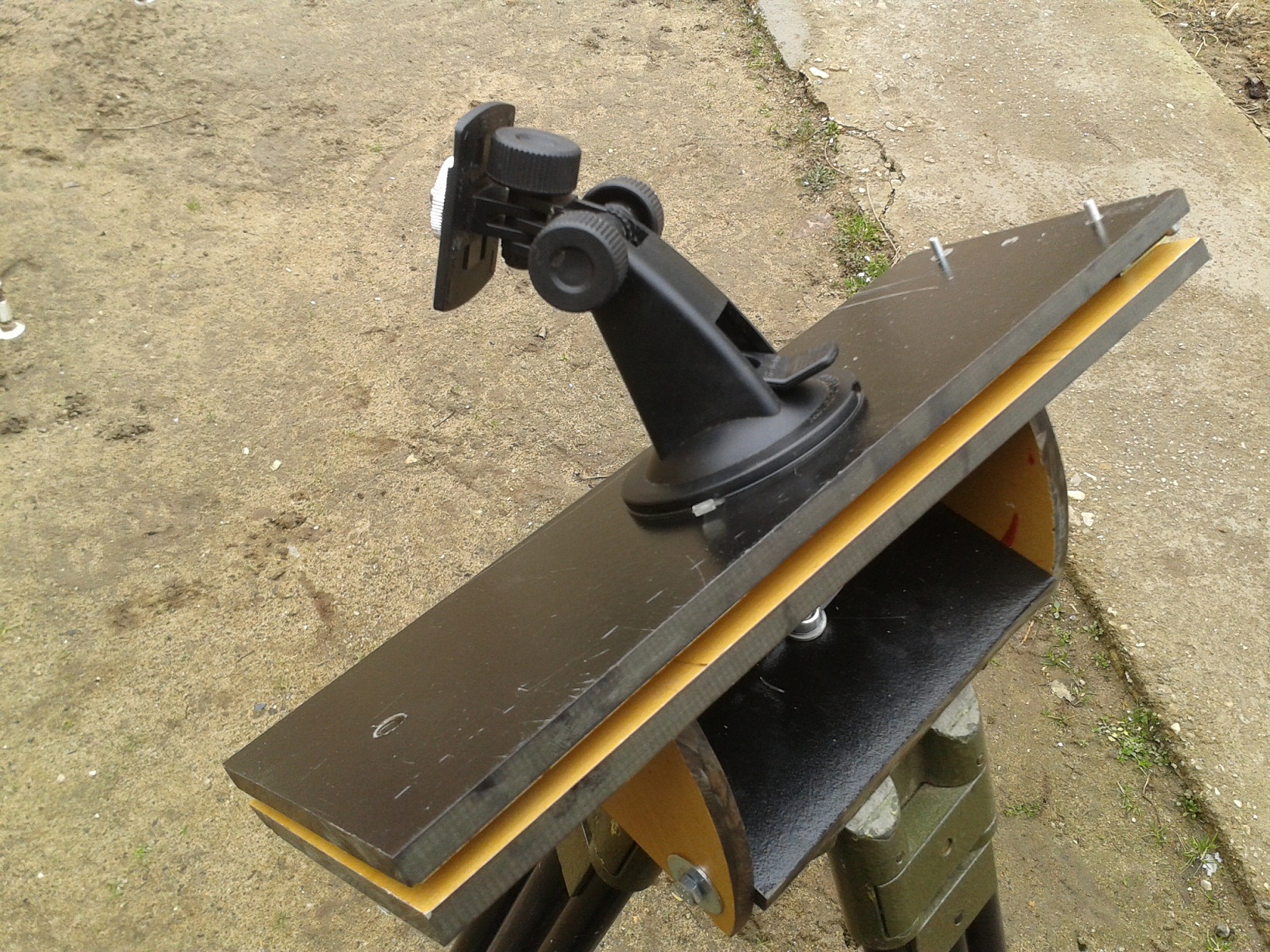

Am montat suportul pentru aparatul foto, altul decat cel pe care il aveam , acela fiind un cap de trepied ieftin si destul de fragil . Ce am pus acolo e improvizat , dar e mult mai solid decat ce aveam

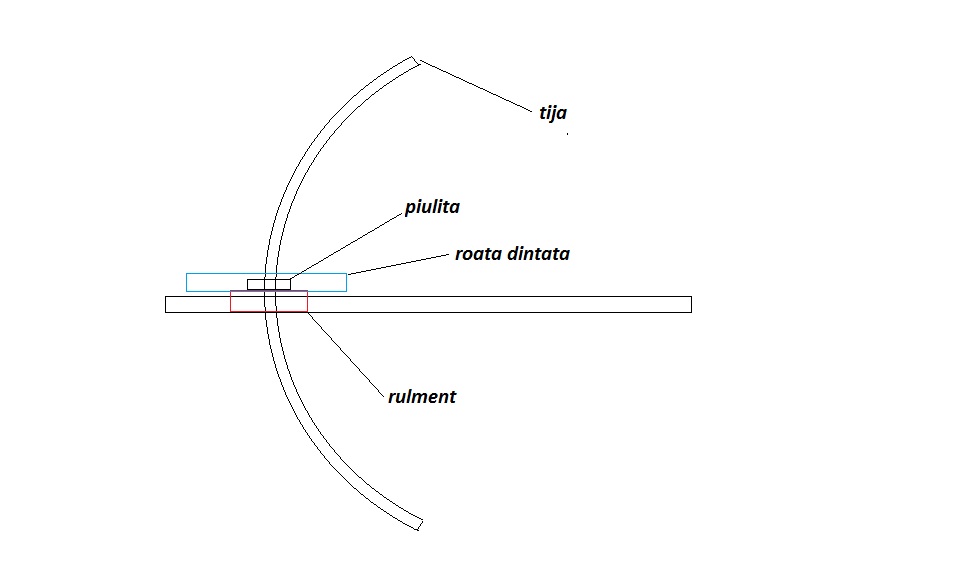

M-am gandit la o solutie pentru a sta fixa piulita care angreneaza platforma , nu stiu cat de buna este, pun un desen aproximativ

[tudorandu]

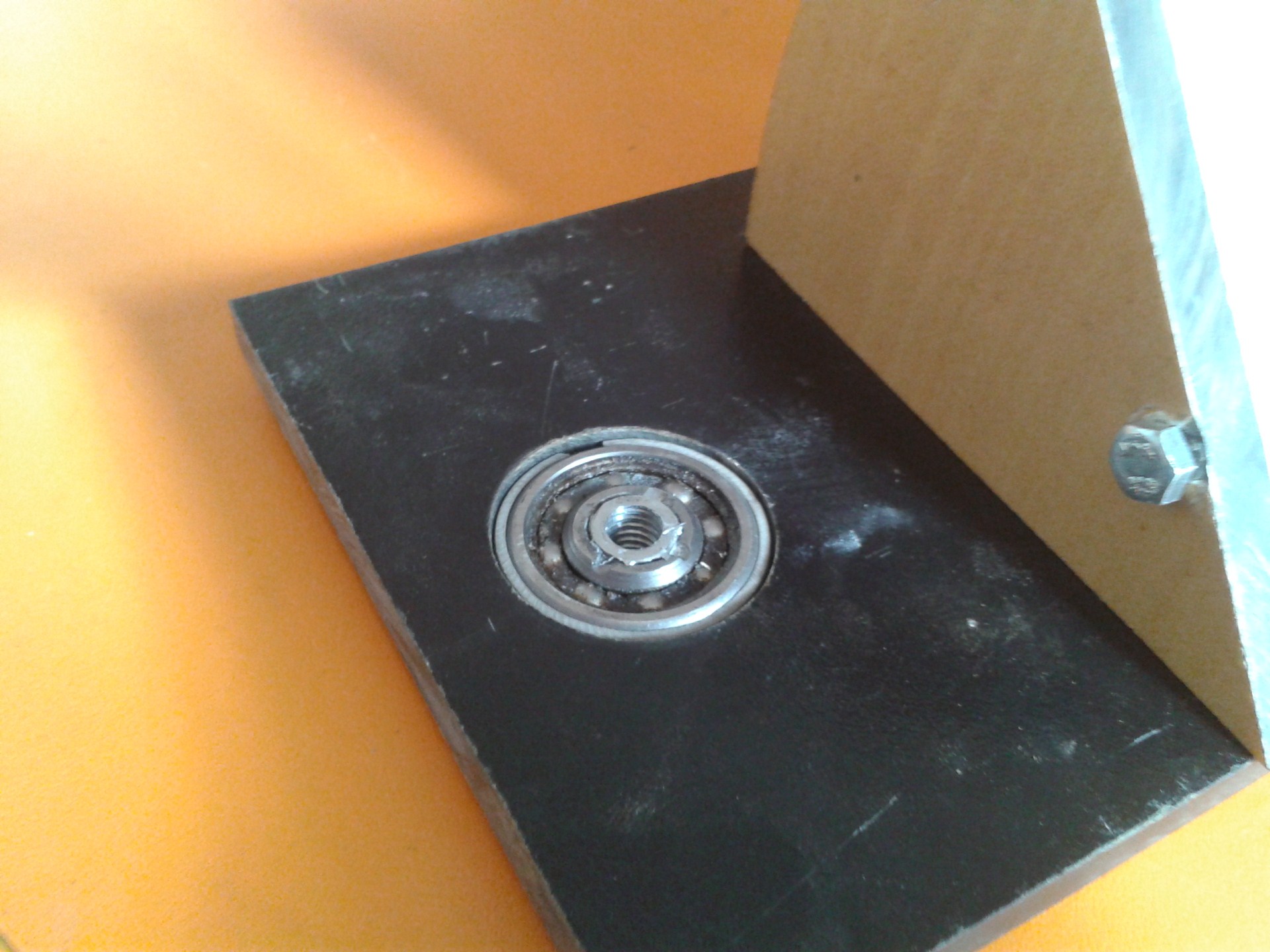

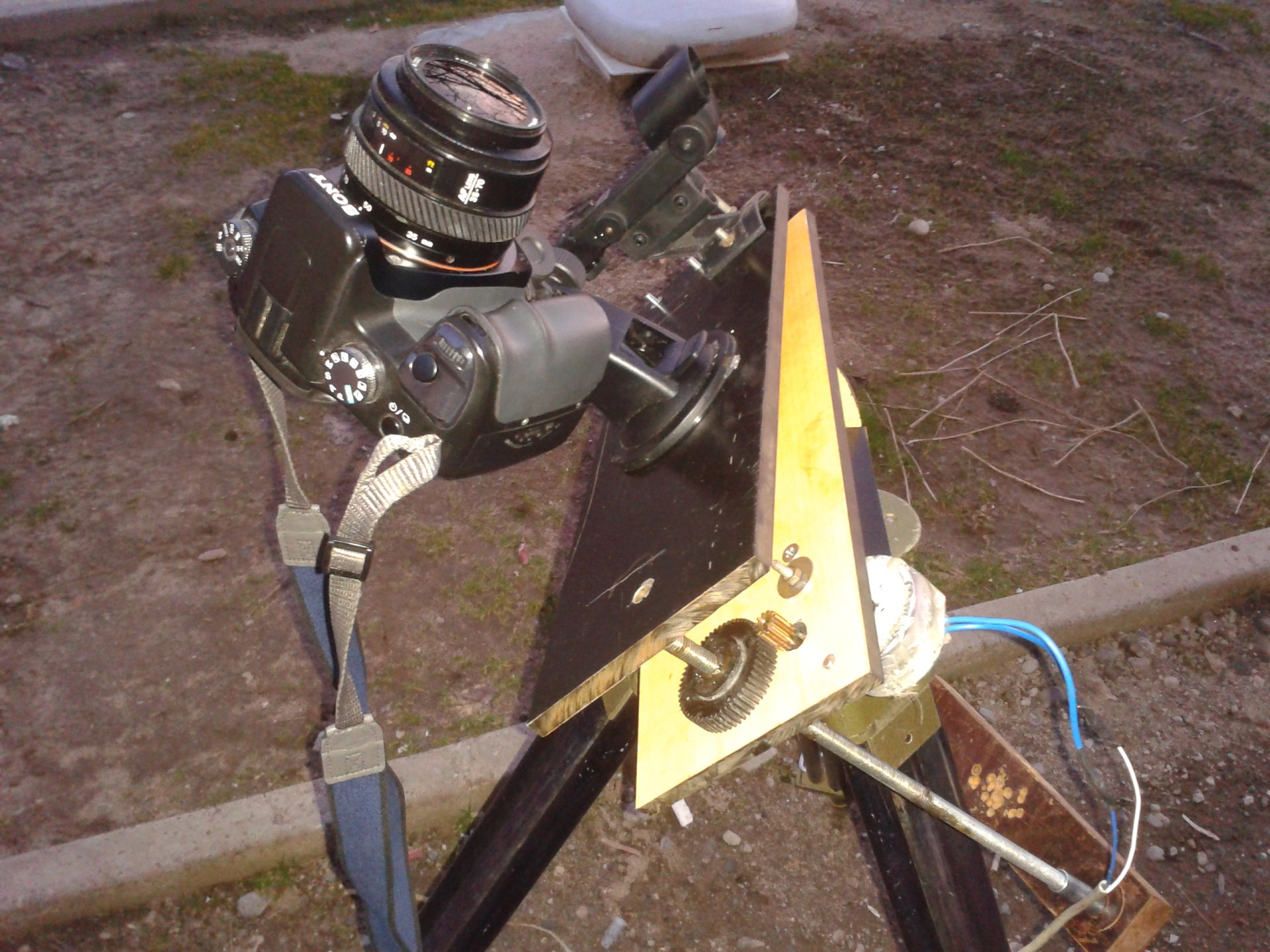

Am pus un rulment , exact ca in figura de mai sus ,doar ca nu am reusit sa fac sa mearga cu acea tija curbata, asa ca am renuntat la ea si am pus o tija dreapta ( stiu ca nu e ok , dar asta e )
Am reusit sa scot din reductiile motorasului , dar face o rotatie la 55 sec
Stie cineva o metoda simpla de a regla viteza la motorasul asta?

[Erwin]

Motorașul este unul de curent alternativ și se bazează pe frecvența rețelei de 50Hz. Ar trebui să construiești un oscilator la care poți să-i ajustezi frecvența astfel ca motorașul să facă o tură pe minut +/- fracțiunile de secundă pentru viteza siderală. Problema e că bobina motorașului este alimentată la 220V și e prea multă bătaie de cap s-o rebobinezi cu sârmă mai groasă pentru 12V. Ai putea folosi un convertor DC 12V-AC220V la care să schimbi frecvența intervenind în schema originală.

Sau metoda simplă: calculează o altă distanță de la balama la șurub astfel încât să obții viteza dorită.

Pe de altă parte, ieri am avut un pic de timp și am reușit să găsesc valorile potrivite pentru a obține 1rpm la motorul pas cu pas folosind timer-ul cu 555. Mai am de rezolvat cu revenirea la poziția de zero cu turație mare. Am constatat că nu întotdeauna motorul pornește, ar trebui ca turația să crească treptat, nu brusc. O să încerc să pun un potențiometru pentru accelerare/decelerare. Schema nu este deloc complicată însă punerea la punct a detaliilor e mare consumatoare de timp.

[nobody]

24 VAC

[Erwin]

ah, scuze, am și eu un motor din ăsta dar la 220V, am rămas cu impresia că și al lui e la fel.

[tudorandu]

Multumesc Erwin !
Pana la urma cred ca pun un intrerupator pe fir si il ajustez eu manual




P.S. :
Pune si tu schema montajului pentru comanda motorului pas cu pas ( cand e gata)
