[alex1209]

Va salut.
Nu am mai postat si eu ceva de mult timp. Dar revin in forta .

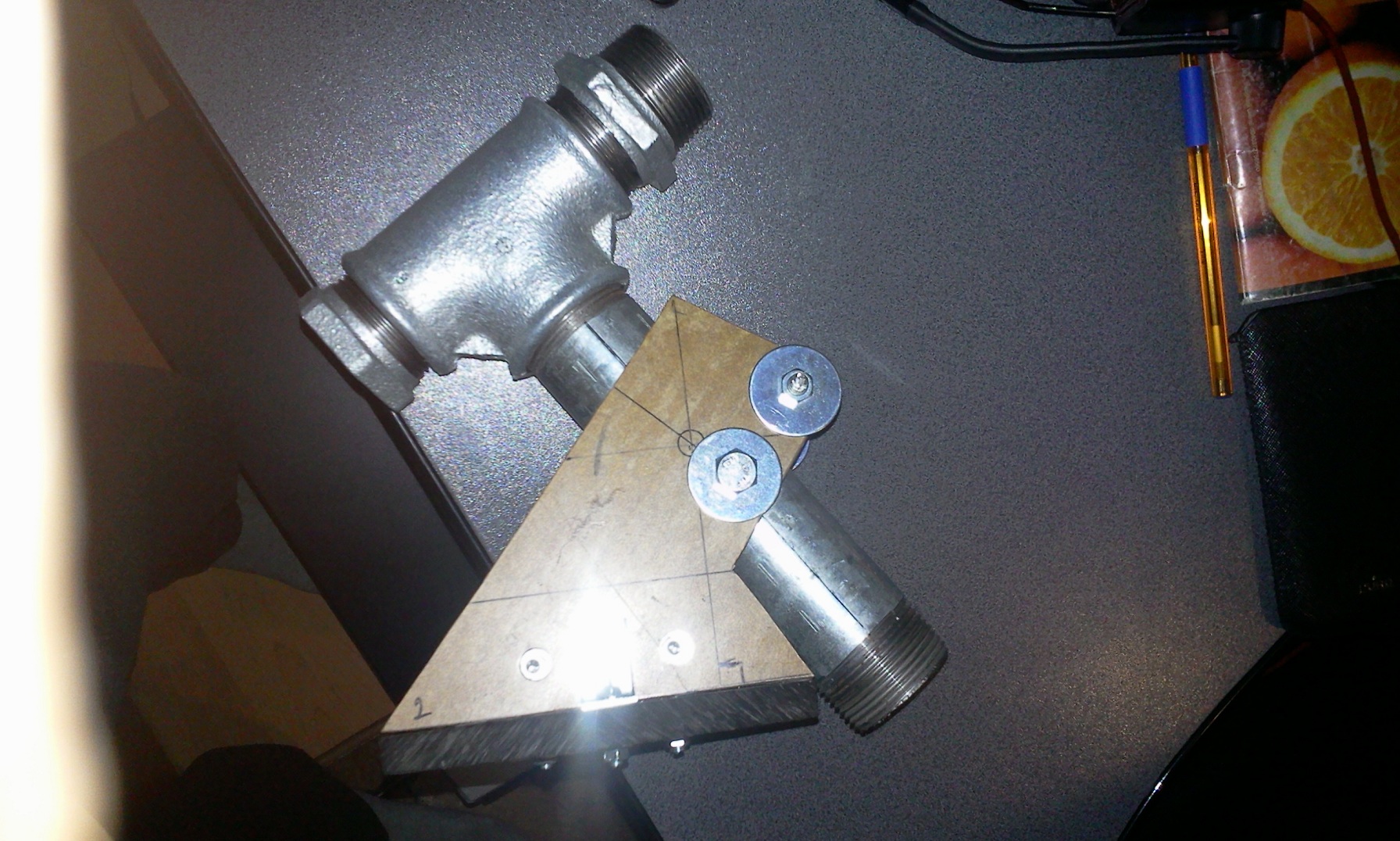

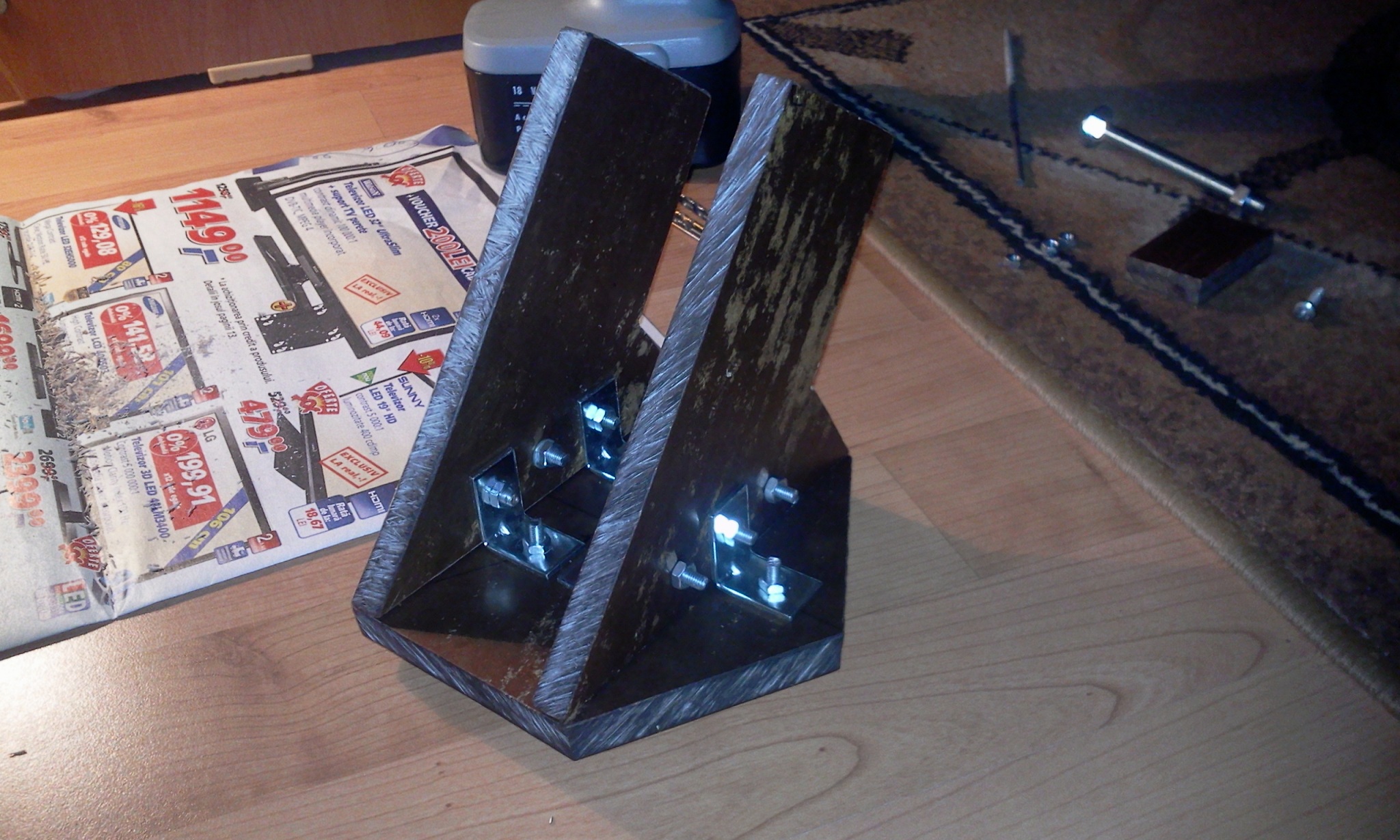

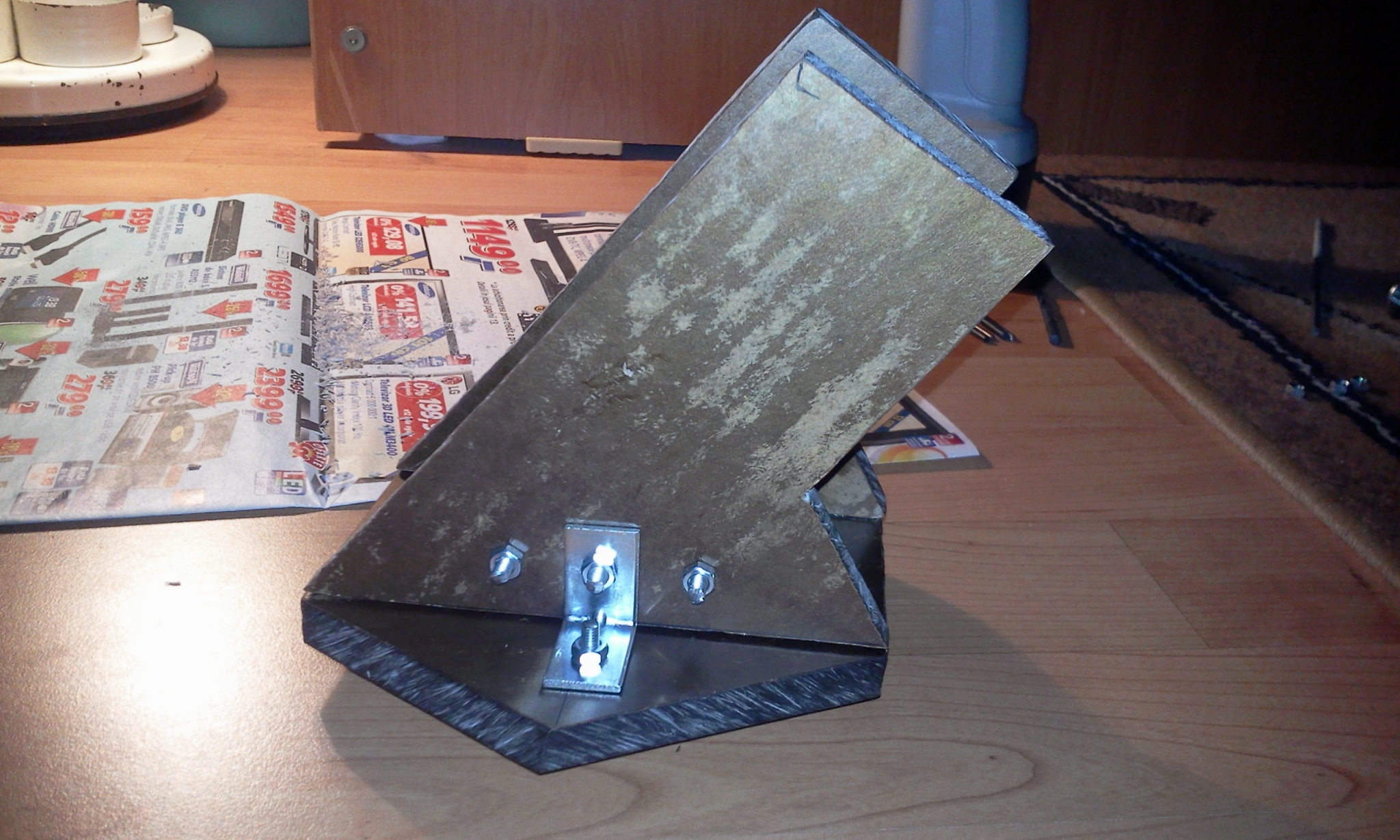

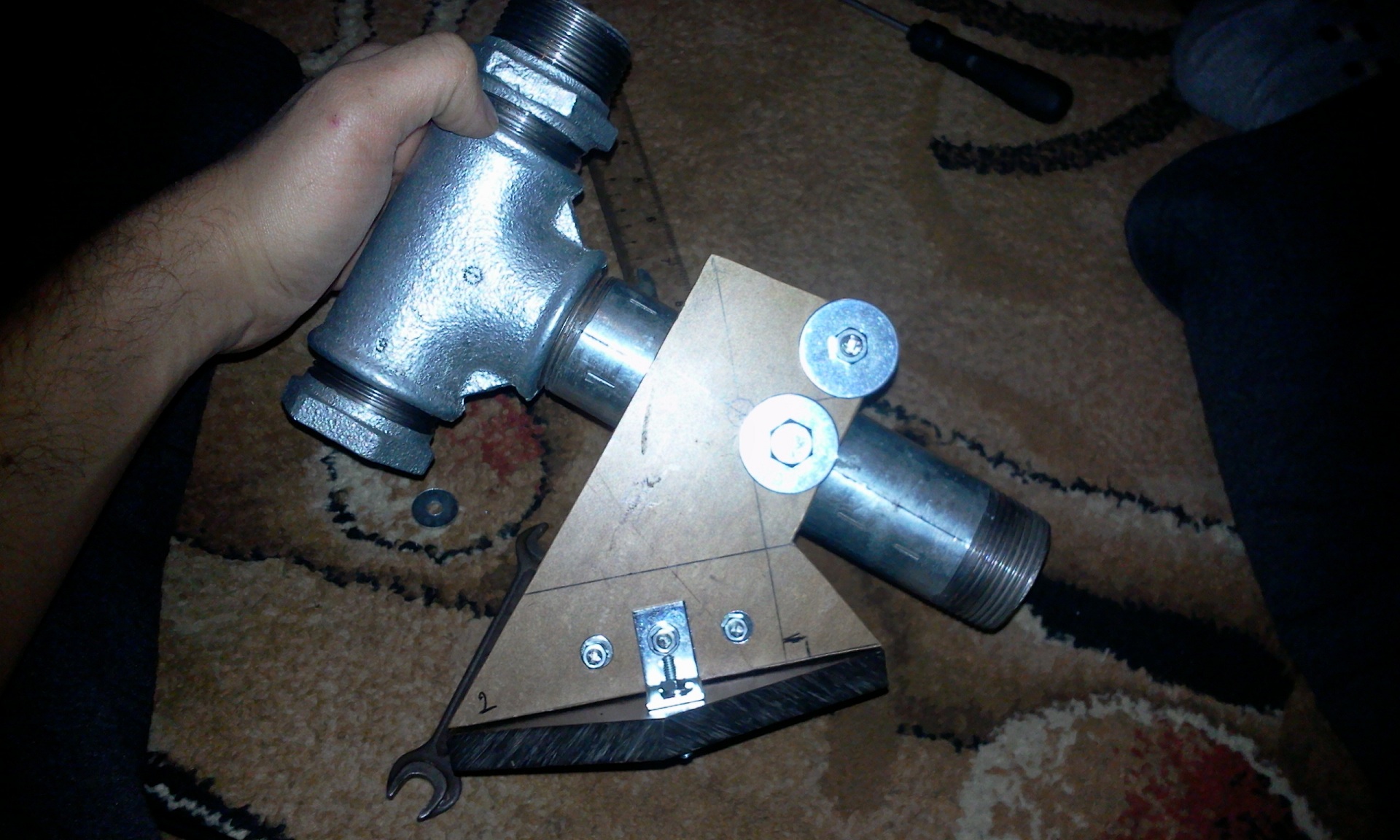

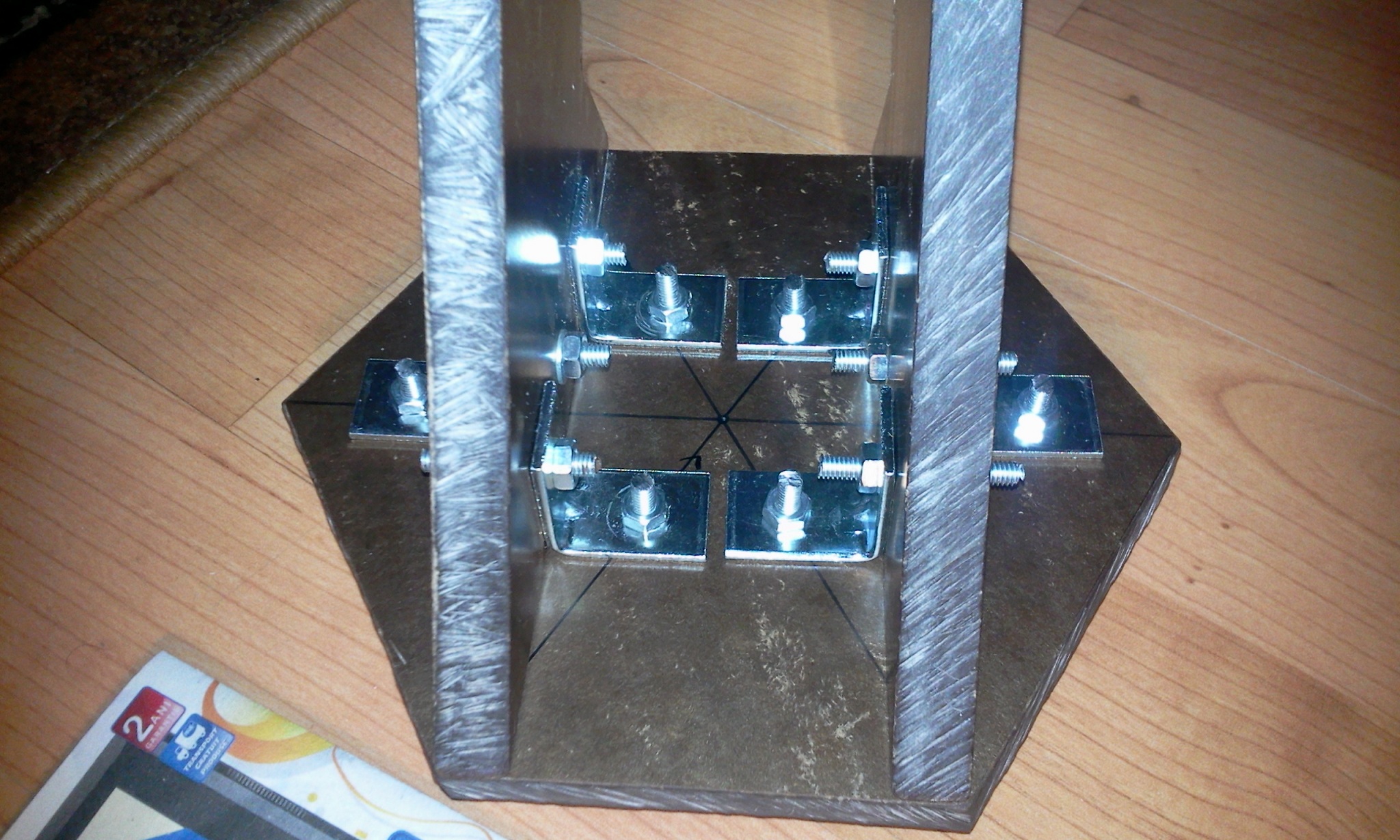

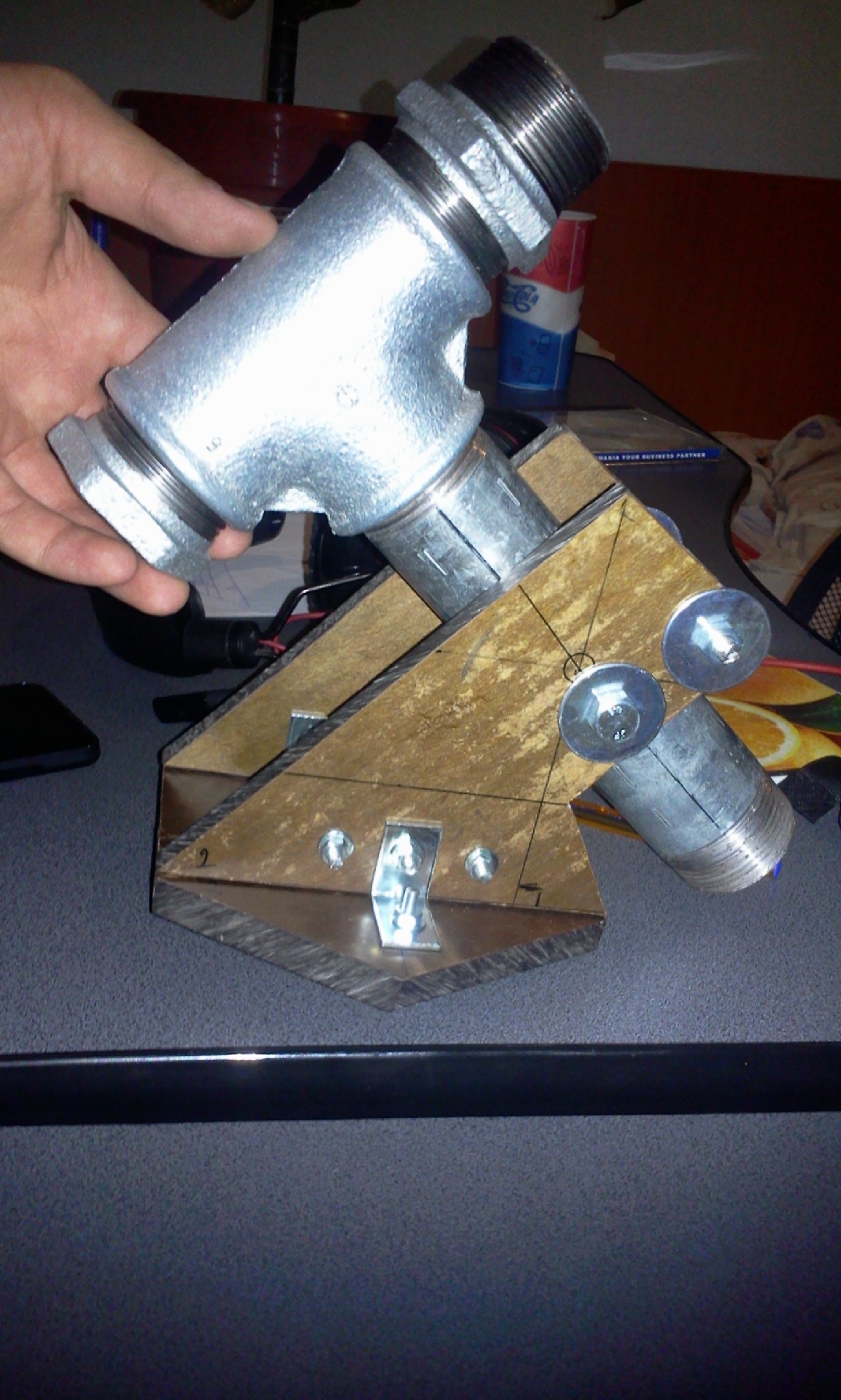

Montura mea ecuatoriala este 70-80% gata. Asa cum am spus in topicul "As vrea sa imi fac o ecuatoriala..." am folosit textolit gros de 10mm si fitinguri zincate de 11/4.



Vreau sa va spun ca fiecare gaura am dat-o de la cel mai mic spiral pana la cel de care aveam nevoie(am vreo 11 spirale-cred ca toate marimile) cea mai mare gaura a fost de aproximativ 8-10mm diametru.

Textolitul am taiat la el o ceva timp(cateva ore bune), dar a iesit asa cum am vrut.

Nici nu ma asteptam sa iasa totul asa bine, pana acum.
Si este foarte solida , mai ales ca are vreo 2-3 kg si inca nu este gata.

Iata cateva poze:

[Erwin]

Bravo! Spor pe mai departe!

Plăcile de textolit sunt grele, cred că puteai face partea asta ceva mai mică, cam la jumătate din ce se vede. Tu ai luat dimensiunile dela o montură mult mai mare. Sau poate ai în plan un upgrade?

[dragos.n]

Arata bine, dar am doua sugestii.

In locul coltarelor externe, as face tot din textolit, niste pene, gen contraforti, cu baza in unghiurile hexagonului, si cat merge pe inaltime, ca sa ai o mai mare stabilitate.

A doua, cred ca am mai spus-o de cateva ori. Textolitul are in compoenta fibre de bunbac, asa ca taieturile si eventualele gauri, filetate sau nu, e bine sa le intaresti, dand peste ele cu un pic de aracet bine diluat in apa. In felul asta, nu o sa traga umezeala, iar rezistenta pe taieturi, si in special filete, va fi foarte mare.

[Erwin]

Sunt de acord cu sugestia lui Dragoș, poți folosi triunghiurile rămase dela decupare.
Ca să ai precizie mare la găurire faci întâi o gaură filetată și perechea ei, fixezi plăcile strâns și apoi dai următoarea gaură cu un spiral pentru filet, apoi filetezi și în cealaltă placă o lărgești la diametrul șurubului.

Dragoș, ce-i ăla "bunbac"?
N-am știut că textolitul poate trage umezeală.

[alex1209]

Dl. Erwin, da, pe viitor vreau sa ii adaug rulmenti la montura aceasta. Am 2 rulmenti conici, dar ca sa ii pun acum necesita cheltuieli si mi-am zis ca merge si asa pana ii voi putea pune rulmentii.

Pe aceasta montura vreau sa pun si newtonianul de 203mm , de aceea am tinut la marime si sa fie cat mai solida.

Dragos, ideea ta imi place, cred ca o voi pune in aplicare, dar asta, dupa ce montez placuta de textolit in care sa vina surubul de reglare a altitudinii.
Cam atat deocamdata.

[tudorandu]

Spor la construit!

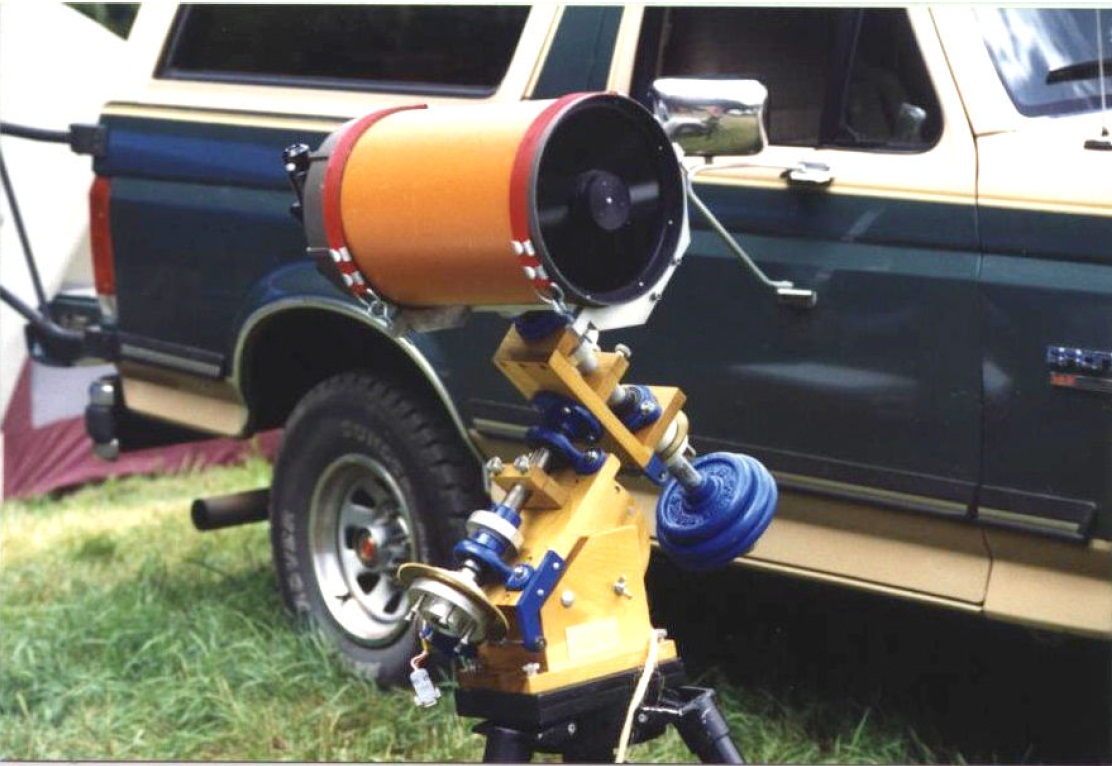

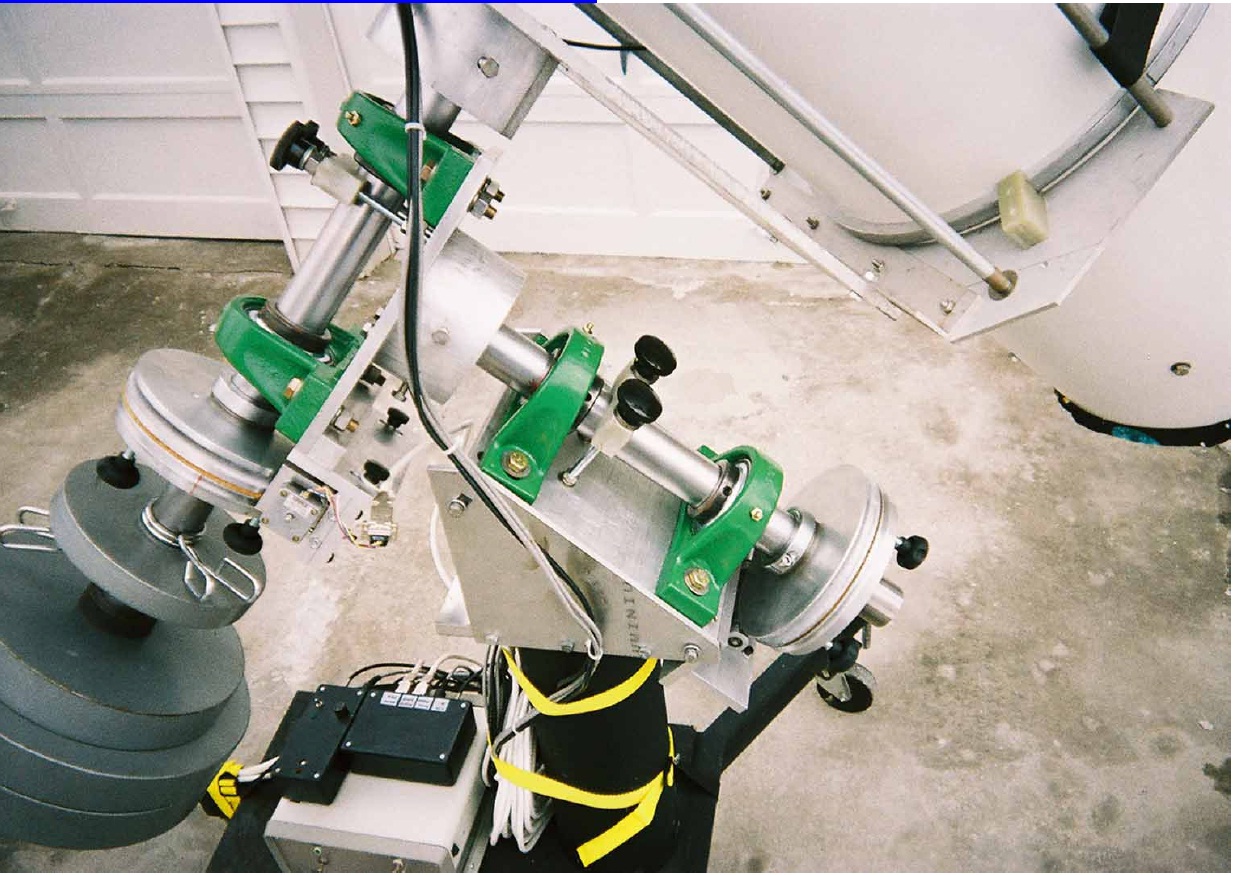

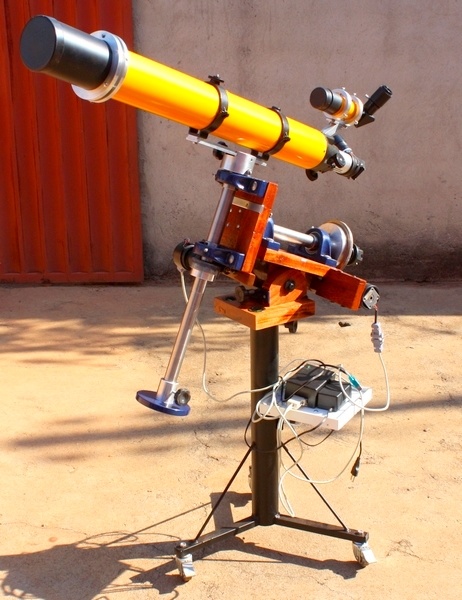

Dupa ce am vazut avantajele unei monturi ecuatoriale (am inclinat-o pe cea din fitinguri pe care o aveam la 45 de grade) vreau sa-mi fac si eu una, dar cu rulmenti, in genul celor de mai jos
Incepe sa-mi placa lemnul
Mai pun 3 imagini poate mai furi vreo idee

[alex1209]

Pai idei din pozele astea ar fi sa ma apuc de alta montura .
Totul este pe baza de lemn si rulmenti. . Iar spatiul de depozitare al meu pentru o montura daia este mic.
Multumesc pentru poze. Sincer, deja ma gandesc la urmatoarea montura .(urmatoarea montura homemade)
Ca urmatoarea as vrea sa fie un eq5 cumparata.

[dragos.n]

Erwin, bunbac este bumbac cu n de langa m .

Eu lucrez destul de mult cu textolit, si cand spal piesele taiate inainte de lipire, trebuie sa le sterg si sa le las la uscat cam o ora. Acum sa nu se inteleaga ca e hidrofil cum el lemnul, bumbacul din el fiind deja in mare parte impregnat cu rasina, asa ca trage foarte putin. Oricum, tratamentul cu aracet ajuta foarte mult la intarirea zonelor taiate.

[saiph]

[starbuck]

@alex
Dupa parerea mea scopul ATM-ului nu este de a produce la precizie sau scara industriala componentele unui telescop. Abordarea "homemade" are scopul de te familiariza cu in primul rand cu principiile constructive ale componentei respective si apoi de a studia posibilitatea unor variante mai performante. Sa luam de exemplu montura ecuatoriala: principiul ei constructiv este de a asigura miscarea telescopului pe cele doua axe: RA si DEC. Miscarea asta genereaza mai departe diversitatea formelor constructive ca exprimare a originalitatii fiecaruia iar fiecare varianta are avantajele si dezavantajele in functie de atributele tubului optic folosit. Nu are rost sa te arunci imediat la alta varianta numai pentru ca ti se pare tie mai "cool" sau mai atractiv vopsita si cu suruburi "bling".
Mie de exemplu pentru refractorul de 70/900 mi s-a parut atat interesant ca realizare cat si economic sa substitui numai pentru observatiile vizuale o montura cel putin alt-azimutala de aproximativ 400 de RON cu un pipe-mount (cu miscare atat alt-azimutala cat si ecuatoriala) la nici 150 RON si cu diferente nesemnificative de operare. Apoi multe alte idei au inceput sa opreasca si in "statia" mea de autobuz ca sa zic asa, idei pentru care sper sa gasesc si timpul necesar pentru ca banii, asta e, intotdeauna trebuie luati in calcul. Sfatul meu e asadar sa termini montura aceea oricum, asa cum crezi tu. Abia dupa asta vei intelege cu adevarat ce am vrut sa spun cu toate ca ai facut deja si alte componente si ar trebui deja sa ai o idee ...

[dragos.n]

Saiph, dupa ce dai cu aracet, solutie foarte apoasa, lasi sa se usuce bine, si mai faci o trecere cu tarodul. O sa ia mare parte din aracet, dar va ramane si in fibra. E bine sa dai cantitate foarte mica, sa o traga pe toata inainte sa se usuce, faci o proba cu un surub, si eventual mai dai un strat, si dupa aia refaci filetul. E adevarat, ca iti trebuie o pensula foarte mica, nr 0 sau 00, ca sa poti sa raspandesti uniform in gauri mici.

PS. E o diferenta, ca eu folosesc tarozi unici, si nu stiu cum se comporta la tarozi in trepte. Cat despre elasticitate, din ce am vazut eu, dispare dupa tratamentul cu aracet.

[Mircea Pteancu]

Mersi pentru pontul acesta despre tratarea cu aracet diluat,am sa-l folosesc,si mie imi place sa folosesc textolit.
Mircea

[Catalin Paduraru]

Mai, eu nu vreau sa va stric cheful dar cu banii pe care ii dati pe materiale va puteti cumpara cel putin o montura EQ3-2 la mana a doua care costa cam 300-400 lei sau chiar o EQ5.

Dar daca placerea este a voastra atunci imi retrag cuvintele.

Spor!

[Erwin]

Evident, Cătălin, plăcerea de a construi cu mâna ta o chestie precisă și complexă care să dea rezultate la fel de bune sau chiar mai bune decât un produs industrial este priceless!
