Titlul subiectului: Lentila Simpleta de la BauMax |
|
|
|
Hello everybody.
Yesterday I was at BaoMax of Bucuresti, and I saw they are selling a "Lupa" de 90mm in sticla at 9 RON.
I took one of them (I needed to read electronic component details) and I saw the magnifier is not so bad: it is glass, it has not visible imperfections, and it seems to have a focal lenght pof 40-50 cm.
It is not a doublet, but I think it could be a good inexpensive item to build a big reflector for strict band observations (UHC?).
|
|
Sus |
|
 |
valy Membru


Data inscrierii: 21 Iul 2005 Mesaje: 11346
Localitate: Bucuresti
|
|
Sus |
|
 |
Teo Membru


Data inscrierii: 23 Aug 2009 Mesaje: 2593
|
Trimis: 27 Mar 2013 14:04 Download mesaj |
Titlul subiectului: |
|
|
|
Salut Michele !
Intamplator am cumparat si eu aceeasi lupa ( sau in orice caz foarte asemanatoare ) dar din magazinul Auchan. Sigur ca privind prin ea, imediat m-am gandit sa o testez ca telescop cu lentila simplet.
A mea are focala aproximativ 350 mm si diametrul 90 mm.
Am diafragmat-o repede la 20 mm si am inceput testele. Imaginea este foarte interesanta pana la 14 X . Claritatea se pastreaza in limite acceptabile pentru un simplet cu focala atat de scurta dar sa nu uitam ca este vorba despre o lentila biconvexa, simetrica, mult mai buna din punct de vedere optic decat un menisc de ochelari.
Ca experiment, mi-a facut placere sa ma joc cu ea.
Rezultatele sunt interesante si merita incercat.
Te rog, masoara exact focala lentilei tale si vezi daca nu are 350-360 mm. Este posibil sa vorbim despre aceeasi lupa sau din contra, a ta sa aiba o focala mai lunga. Aceasta ar fi mult mai buna deoarece ar oferi imagini cu mult mai frumoase decat lentila mea de la Auchan.
La Auchan, pretul este de aproximativ 4 lei.
Atasez mai jos doua filme obtinute chiar acum prin lentila simplet biconvexa simetrica 90/350 mm diafragmata la 20 mm. Deci un f/d = 17.5 iar puterea de marire obtinuta cu ocularul de 25 mm a fost 350/25 = 14 X.
Iata filmele :
1 ) Cel fara tub :
http://www.youtube.com/watch?v=F_o-P4XDQSo
2) Cel cu tub :
http://www.youtube.com/watch?v=uSc3NcQ2POY
Atasez si cateva poze mai jos :
|
|
Sus |
|
 |
micrenda Membru

Data inscrierii: 26 Mai 2011 Mesaje: 134
Localitate: Bucuresti
|
Trimis: 27 Mar 2013 16:43 Download mesaj |
Titlul subiectului: |
|
|
|
Salut Teo.
Thank you very much for your photos. Tomorrow morning (it there will be a bit of sun) I will take a proper measurement of the focal distance so we can see if it is the same lens.
From the photo is seems to be the same. The brand was "Price OK".
I knew about the other thread, but I did wanted to added my post there because I did not want to go OT, but if a moderator wants, he can move this thread there.
|
|
Sus |
|
 |
Teo Membru


Data inscrierii: 23 Aug 2009 Mesaje: 2593
|
Trimis: 27 Mar 2013 17:41 Download mesaj |
Titlul subiectului: |
|
|
|
OK.
Oricum nu este nevoie sa astepti sa iasa soarele. Poti face testul proiectand pe un cadran alb ( foaie de hartie ) imaginile indepartate ( blocuri, case, copaci ). In acest fel poti determina focala aproximativa.
Spor !
|
|
Sus |
|
 |
Mircea Pteancu Moderator


Data inscrierii: 12 Feb 2008 Mesaje: 9545
Motto: ''OBSERVO ERGO SUM'' Localitate: Arad
|
Trimis: 27 Mar 2013 23:48 Download mesaj |
Titlul subiectului: |
|
|
|
micrenda,please continue your post here,it is also interesting,I'm sure the end result will be different.
Va rog continuati acest topic aici,este de asemenea interesant,rezultatele finale oricum vor fi diferite.
Off-topic:eu in Arad de unde sa-mi cumpar o lentila de 90x350mm,ca noi n-avem Auchan.
Nu la inca o luneta mi-ar trebui ci pentru un zograf.
Mircea
_________________ http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
Dotare: reflectoare, lunete, cateva binocluri si un catadioptric. |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9741
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 28 Mar 2013 04:46 Download mesaj |
Titlul subiectului: |
|
|
|
Mircea, cred că lupa aia se găsește peste tot, am văzut și la Selgros la papetărie. Sunt și unele mai mici, tot din sticlă și par destul de bine făcute.
Ce-i acela "zograf"?
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
 |
micrenda Membru

Data inscrierii: 26 Mai 2011 Mesaje: 134
Localitate: Bucuresti
|
Trimis: 29 Mar 2013 11:52 Download mesaj |
Titlul subiectului: |
|
|
|
Sorry for delay.
I took the measure of the focal lens. I used as refer a neon 2.5 meters far and I was able to focus the image at 45-46cm. The clear diameter of the lens was 8.5 cm while the external diameter is 9.4 cm.
This mean a f ratio about f/5.3. Of course without being a doublet there will be very big chromatic aberrations but it used with a strict band filter, it could become usable.
|
|
Sus |
|
 |
catalin dumitru Membru

Data inscrierii: 22 Iul 2010 Mesaje: 2946
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 29 Mar 2013 12:08 Download mesaj |
Titlul subiectului: |
|
|
|
Distanta focala masurata astfel este eronata pentru razele ce vin de la infinit. Chiar poate fi cu mult mai mare.
Trebuie aplicata formula pentru un rezultat corect.
Or you can measure the distance from lens to the clearest sunspot .
catalin.
|
|
Sus |
|
 |
Teo Membru


Data inscrierii: 23 Aug 2009 Mesaje: 2593
|
Trimis: 29 Mar 2013 12:13 Download mesaj |
Titlul subiectului: |
|
|
|
catalin dumitru a scris: | Distanta focala masurata astfel este eronata pentru razele ce vin de la infinit. Chiar poate fi cu mult mai mare.
|
Este tocmai pe dos.
Din contra, cand masori focala prin proiectie a unui obiect aflat in apropiere, focala iese fals mai lunga.
Cand va masura focala proiectand Soarele sau ceva din departare (aflat peste 100 metri distanta) focala va iesi putin mai scurta decat a iesit la proiectarea pe un cadran alb a unui obiect mai apropiat ( in acest caz un neon ) .
Metoda proiectiei obiectelor indepartate ( peste 80-100 metri ) este foarte buna. Am utilizat-o de multe ori si nu m-a indus in eroare.
Ca un exemplu practic : cand privim la un obiect aflat la 10-20 de metri de noi tragem de focuser in afara mult de tot. Cand privim la infinit, impingem focuserul mult in tub. Adica focala pare virtual mai lunga atunci cand privim obiecte apropiate.
|
|
Sus |
|
 |
micrenda Membru

Data inscrierii: 26 Mai 2011 Mesaje: 134
Localitate: Bucuresti
|
Trimis: 29 Mar 2013 12:39 Download mesaj |
Titlul subiectului: |
|
|
|
Hello Catalin, Teo (you can answer in Romana).
You are right, the measure is not right. Unfortunately, as you can see, the weather is very bad and there is no possibility to see the Sun. I will do a proper measure when the weather will be better.
I attached the correct forumula to be used when the source is not far at infinite.
Thank you very much for your suggestions.
Michele
Descriere: |
|
Marime fisier: |
11.67 kb |
Vizualizat: |
de 6213 ori |

|
Descriere: |
|
Marime fisier: |
568 bisi |
Vizualizat: |
de 6207 ori |

|
|
|
Sus |
|
 |
micrenda Membru

Data inscrierii: 26 Mai 2011 Mesaje: 134
Localitate: Bucuresti
|
Trimis: 29 Mar 2013 13:05 Download mesaj |
Titlul subiectului: |
|
|
|
The right forumula for object not far at infinite is:
f = (S1 * S2) / (S1 + S2)
This mean that the focal is something like:
f = (45 cm * 250 cm ) / ( 45 cm + 250 cm) =~ 38 cm.
But to be sure, I have to take better measure when there will be a better weather.
|
|
Sus |
|
 |
tamasflex Membru

Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 29 Mar 2013 13:08 Download mesaj |
Titlul subiectului: |
|
|
|

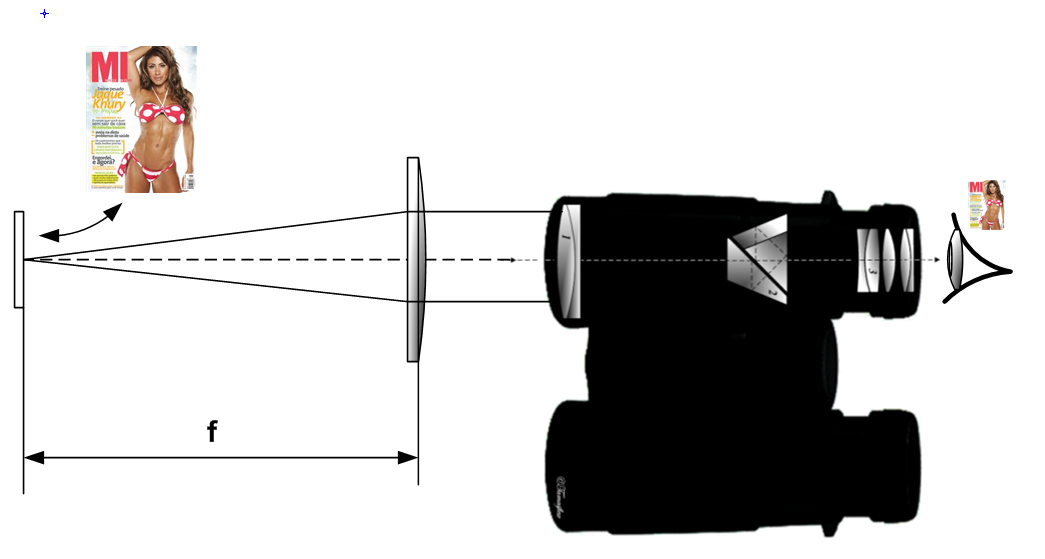

Metoda simpla si foarte sensibil.
Prima data se regleaza binocularul pe infinit (o parte) - preferabil cu reticul.
In fata lui se ataseaza lentila pe care vrem sa masuram in a carui focar este pus o revista sau ceva cu contrast.
Miscind lentila inainte-inapoi pina cind in binoclu se vede clar imaginea revistei.
In momentul asta revista este in focarul lentilei!
Se masoara distanta f.
Ne stiind unde este planul principal adica punctul de pornire (H' vezi poza) se ia dupa cum se vede pe desen.
Ps.
De fapt lentila si binoclul formeaza un microscop.
Considerin ca lentila ara o distanta focala de 38 cm a carui grosisment de lupa este de - 250 / 380 = 0.657 x si binoclul are un grosisment de 8X.
Cu datele de mai sus sitemul mareste de :
M = (250 / 380 ) * 8 = 5.26 X.
Adica imaginea revistei vedem de 5 ori marit de la o distanta de ~380 mm.
Ultima poza arata un astfel de sistem.
Descriere: |
|
Marime fisier: |
97.47 kb |
Vizualizat: |
de 6193 ori |

|
Descriere: |
|
Marime fisier: |
6.12 kb |
Vizualizat: |
de 6178 ori |

|
Descriere: |
|
Marime fisier: |
61.57 kb |
Vizualizat: |
de 6175 ori |

|
|
|
