Abia de curand am prins putin timp ca sa aduc la forma finala luneta RFT de 110mm asa ca pot sa vin in sfarsit cu ceva date constructive concrete.

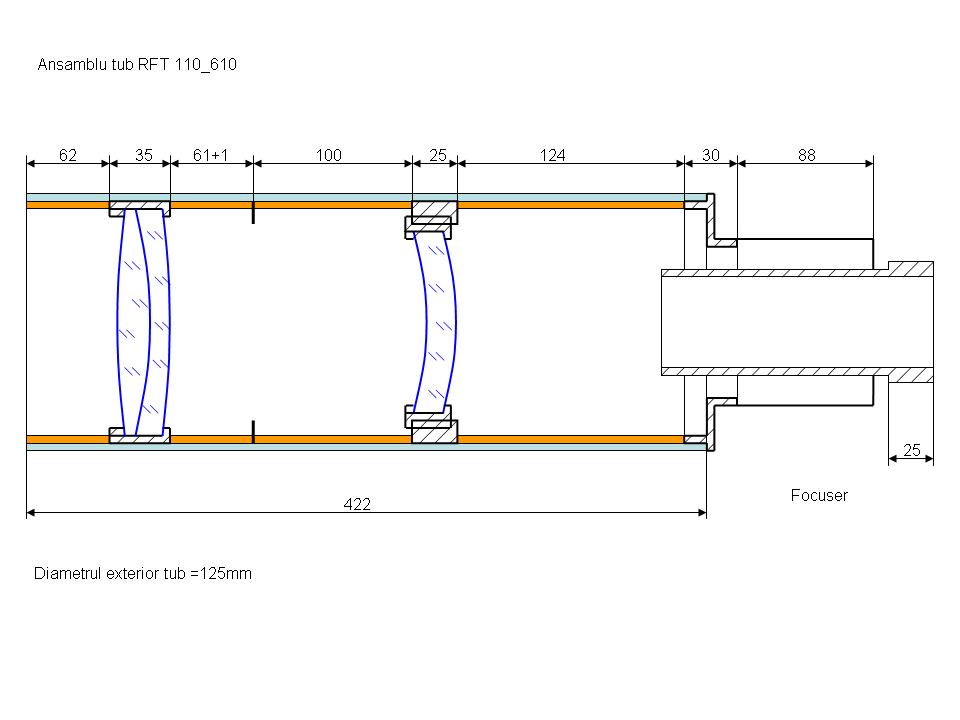

Corpul lunetei se poate vedea in sectiune in imaginea de mai jos si cum spuneam in posturile anterioare, materialul care a servit la constructia lui este o bucata de tub PVC de 125mm.
Taiat la 422mm lungime tubul pare in parte destul de solid dar inca deformabil la apasari mai puternice.
La capatul dinspre portocular tubul e rigidizat de flansa ce asigura reductia pentru focuser, flansa ce a fost strunjita din OL37 si apoi brunata.
La celalalt capat tubul este rigidizat de montura obiectivului ce intra fest in interior si care e construita din dural eloxat.
Aproape de zona centrala se mai afla un inel destul de gros filetat la interior cu pas de 1,5mm construit din fotopolimer si care asigura rigidizarea acestei zone.
Pe filetul acestui inel intra celula lentilei corectoare care este prevazuta si ea cu acelasi filet.
Prin reglajul fin al distantei dintre obiectiv si lentila corectoare se poate ajusta sfericitatea sistemului pana la echilibrarea perfecta.
Si pentru ca am omis pana acum, in a doua imagine se poate vedea si lentila corectoare alaturi de montura ei.
Intre elementele principale de rigidizare ale tubului, mi-a venit ideea sa pun tot segmente din acelasi tub de lungimi potrivite cerintelor si taiate pe generatoare astfel incat pe pozitia stransa sa intre si ele fest pe interiorul tubului principal.
Nici nu va puteti inchipui ce idee grozava este, tubul a devenit "beton armat" si in plus inegrirea interioara ce este necesara nu se mai aplica tubului principal ci doar acestor inele spatiatoare, operatie care se face foarte usor de data asta.
Fata de imaginile pe care le-am postat in trecut, acum am dublat si zona parasolarului cu un astfel de spatiator.

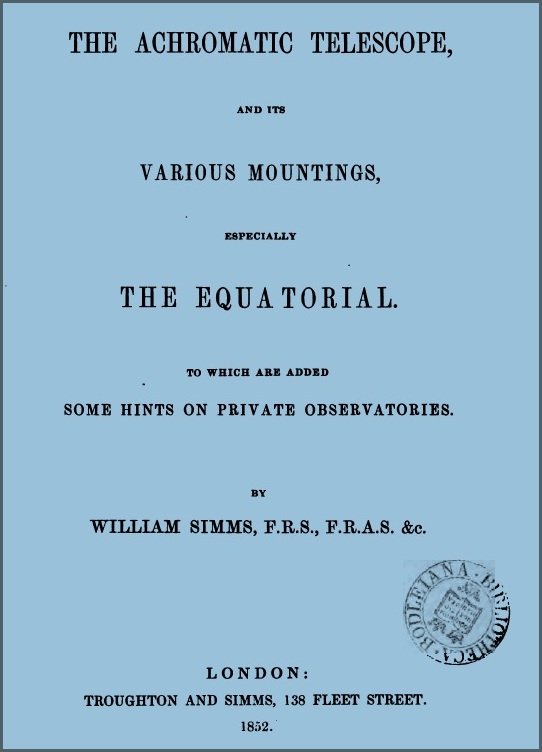

Apropo, la inegrirea interioara am folosit indicatiile date de Simms in cartea sa aparuta in 1852, "The Achromatic Telescope".

[catalin dumitru]

Salutari tuturor !
Metoda de montare a componentelor interne , este dupa parerea mea , cea mai eficienta ,atata timp cat inelele distantiere sunt taiate perfect perpendicular.
Eu o practic demult la montarea diafragmelor si nu a dat chix niciodata. Am pus si cate 7-8 diafragme intr-un tub , distantate de inele taiate uneori manual si inegrite individual.
Blocarea in tub e uneori mai laborioasa dar merita efortul.

Pentru amatorii de metode mai exotice de inegrire a diafragmelor , zilele astea am experimentat ceva care s-ar putea sa va para stupid dar cu rezultate excelente .

Materialul folosit este chiar argintul pe care incepatorii il depun pe oglinzile lor.

Dupa argintarea diafragmelor , (pe cele de alama se depune al naibii de bine ) , urmeaza 'patinarea' fortata in mediu de hidrogen sulfurat si vapori de apa.
Inegrirea e destul de rapida iar stratul de sulfura de argint astfel format este incredibil de reziztent (si de negru !), rezistand chiar si unor zgarieturi usoare.

Celor carora le place chimia ar putea constata ca merita o asemenea complicatie , doar pentru un pic de 'negreala '.

Doua aspecte ar fi de luat in calcul , curentul din baia de electroliza sa fie suficient de mare pentru a asigura o depunere cu aspect mat a argintului, iar hidrogenul sulfurat sa fie obtinut din sulfura de fier preparata 'in casa' . Pirita naturala nu o recomand pentru ca ar putea contine arsen care e foarte otravitor.
Reactia de sulfurare a argintului sa se faca undeva afara , merge bine si intr-un borcan mai mare de muraturi.
Nu stati pe aproape, H2S este si el toxic iar vecinii or sa creada ca dati mereu parturi .

Zoth , poate ne zici care e grosismentul maxim pe care il recomanzi la instrumentul optimizat de tine.
Eu , la obiectivul 80-400 chinuit cu ulei , m-am oprit undeva la 40x , fara sa dau jos inca antireflexul de pe R2 si R3.
S-ar putea sa nu se poata mai mult in cazul meu.

[Erwin]

Interesant, Cătălin! Totuşi cred că vopseaua negru mat, eventual pudrată cu toner de imprimantă/copiator e mai la îndemâna celor care nu-s prieteni cu chimia, şi bineînţeles, velurul negru. Totuşi, Silviu, dacă nu e secret, care e metoda descrisă în carte?

[zoth]

Nu e niciun secret Erwin, am adus in discutie aceasta carte pentru ca Simms a fost un mare constructor de instrumente iar carticica aceasta e plina de sfaturi foarte utile.
Dau in citat doua metode pe care le aduce autorul in discutie:

[zoth]

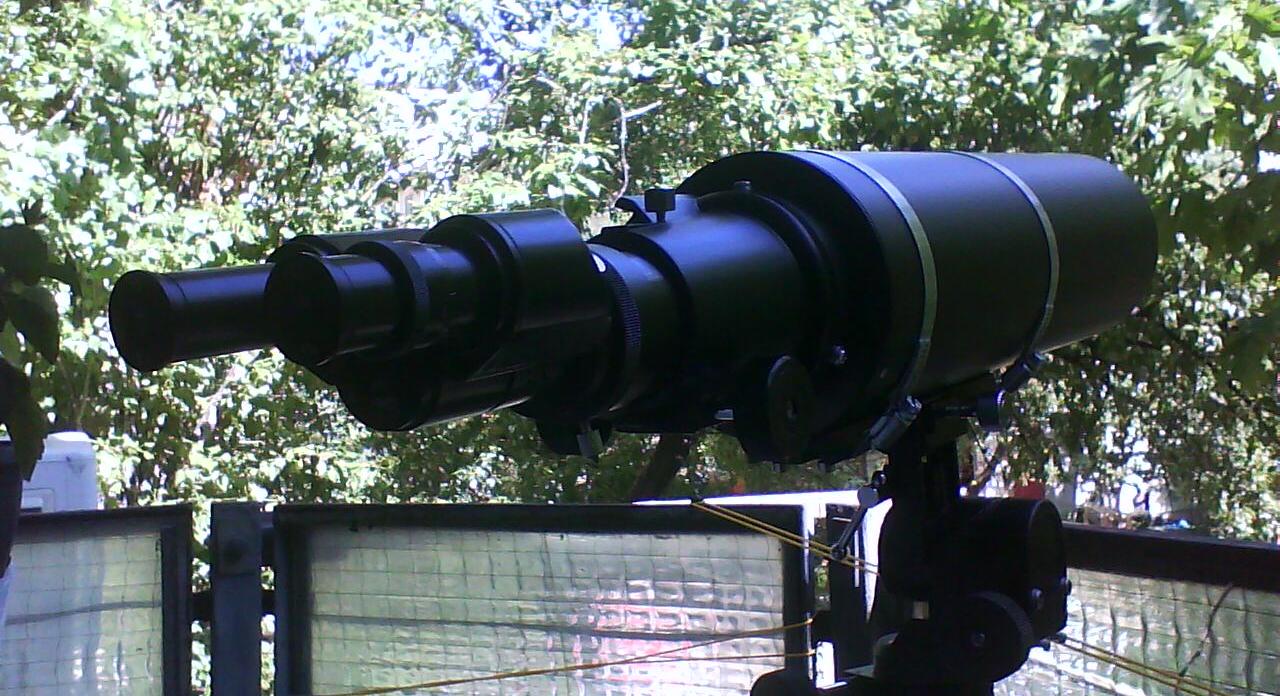

Dupa lupte seculare am reusit azi sa prind putin timp liber si sa ma ocup si de aspectul exterior al tubului lunetei RFT de 110.
Am folosit pentru acoperire colant negru mat gasit in urma cu vreo doua luni la Brico din Brasov daca imi aduc bine aminte.

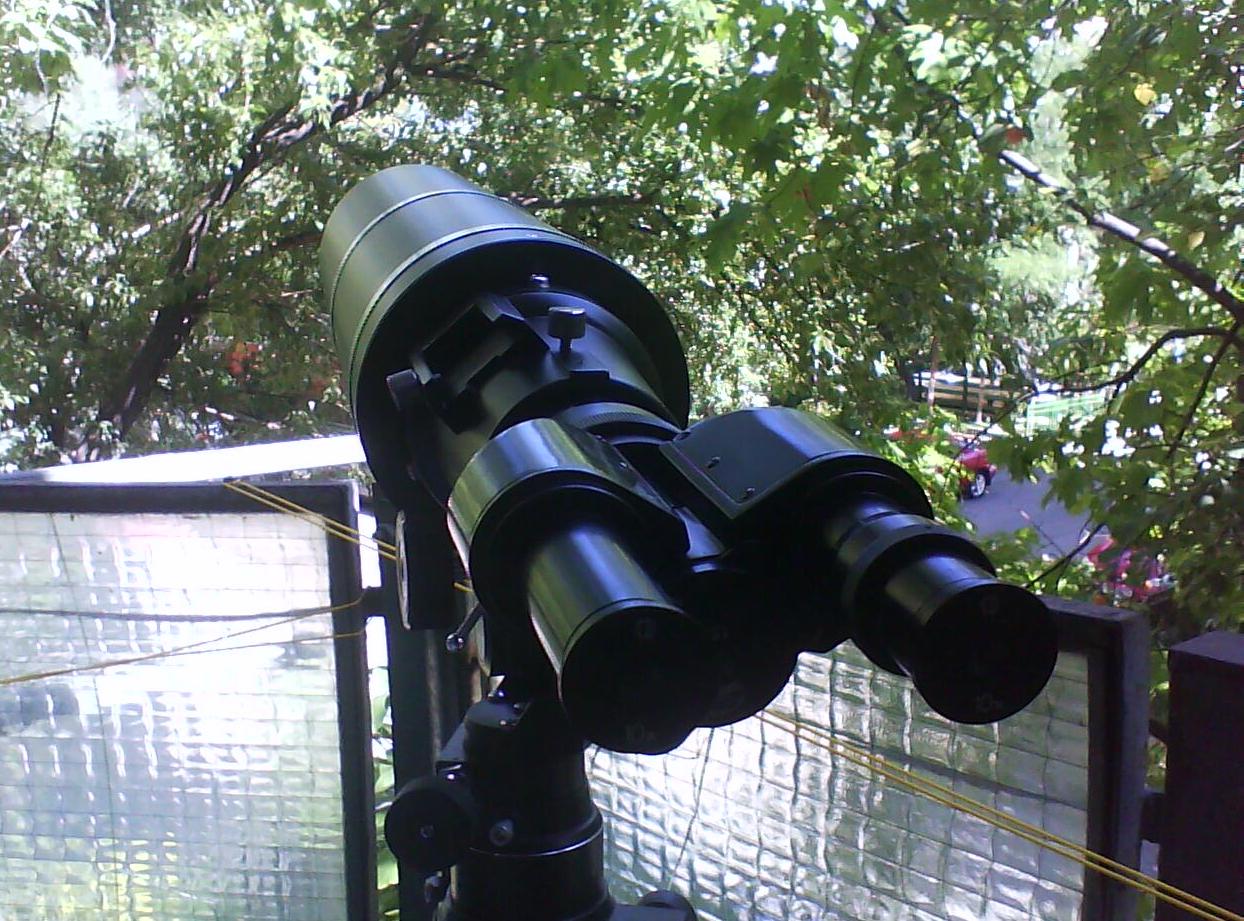

Ce a iesit puteti vedea in imaginile de mai jos (luneta folosita de data asta in postura de instrument terestru in combinatie cu un vizor binocular de microscop adaptat la standardul 1,25" cu element barlow 1,5x incorporat).
In modul monocular am reusit sa urc tot azi pana la 150x cu imagine buna (dupa o mai atenta reglare a elementului corector).
Pentru noul sau aspect, luneta a fost botezata "Doamna Black"

[MariusP]

Mortala luneta! Am zis mortala pentru ca mi-ai adus aminte de filmul "Meet Joe Black", asta apropo de "Lady Black"...

Deci, asta-i luneta aia portocalie pe care-ai vrut s-o vinzi? Dupa ce c-ai facut o luneta acromata de 110 mm F/5.5 sa permita o imagine buna la 150x (si stiu ca la tine imagine buna inseamna ceva deosebit), i-ai mai dat si-un aspect superb! Nu pot zice decat vorba francezului: "Chapeau!" (pentru "militieni": "Jos palaria!")...

[dragos.n]

Felicitari pentru realizare. Cu o singura remarca, sau doua.

1. Ar merita niste inele adevarate.

2. Eu nu m-am uitat prin ea

[zoth]

Multumesc
Da Marius, asta-i luneta aia portocalie si urata pe care am prezentat-o in acest topic cu ceva pagini in urma si aceeasi pe care am avut de gand sa o vand intr-o vreme la pret de ocular.
Ciudat sau nu, dupa ce am vazut-o prima data cum arata in noua infatisare, gandul mi-a zburat tot la Joe Black si atunci m-am decis sa-i spun Doamna Black.
Aseara am testat-o si pe stelute.
Si ea si "Grasana Neli" (luneta RFT comerciala de 120 f5) au dat un test bine echilibrat pe sfericitate.
Apropo de ce zicea Roland Christen despre corectia acromatelor am observat ca la imaginea in focus haloul produs pe stele stralucitoare pare usor balansat spre rosu, ceea ce ar indica o mica subcorectie pe culoare dar uitandu-ma din nou pe grafice am vazut ca rosu si albastru se intretaie putin mai sus decat in mod normal si tinand cont ca sferocromatismul este si el marisor in cazul lunetelor RFT este firesc sa apara aceasta impresie.
Am facut si un test Ronchi pe stea dar arata atat de bine pentru ambele incat am ajuns repede la concluzia ca nu este destul de sensibil la raportul asta focal si densitatea retelei ce o am in posesie.
Musai acest test trebuie facut in dubla colimatie pentru a ne putea apropia mai mult de adevar.
Cu toate astea, cand am supus la aceleasi teste puiul Doamnei Black (un mini RFT 90/600) vedeam subcorectie pe sfericitate atat pe testul de stea cat si pe cel Ronchi pe stea dar mai edificator parea primul (obiectivul mini RFT-ului inca nu este reglat si optimizat din lipsa de timp si chef).

Dragos, ieri cand am experimentat grosismentul de 150x am vazut ca imaginea este buna insa planul focal este critic pentru focuserul lunetei (care este un junghi aranjat cat de cat de mine), asa ca mai degraba ar fi nevoie de un nou focuser, eventual unul cu demultiplicator decat de inele adevarate dar nu cred ca o sa mai schimb nimic, vreau sa o mentin la stadiul de luneta buna dar ieftina (aproape un nonsens).
Si sa nu uit ceva, ieri cand am pus vizorul binocular pe ea am vazut ca defectul de culoare se estompeaza foarte mult, si atunci mi-am adus aminte de niste relatari citite pe net in care unii tovarasi reduceau nivelul de lumina din acromate cu filtre de polarizare pentru minimizarea cromatismului.
La mine reducerea luminozitatii este produsa de vizor si efectul este intradevar vizibil.
La punctul 2 m-ai facut sa zambesc, nu cred ca mai esti tu omul care sa se uite printr-un RFT micut, de numai 110mm si acromat pe deasupra ... parca iti plac mai mult instrumentele cu "tractiune pe spate" ...

[neox]

Zoth, inca o data felicitari pentru un proiect frumos si rezultate pe masura !
Din ce se vede in poze arata foarte profi , mai bine decat multe chestii comerciale, mai ales cu binocular. Sunt curios ce efect ar avea sa zicem un filtru gen Semi-APO?
Inca o curiozitate ar fi cam ce ar putea scoate in combinatie cu un Nagler .

[Erwin]

Felicitări, Silviu! Eu cred că Lady Black ar merita un nume mai războinic la cum arată! Sigur nişte inele mai solide ar fi o "armură" mai potrivită pentru ea.

[Mircea Pteancu]

Vai ce mila mi-e de voi,va ramoleste Astronomia asta de tot!Daca-i o lady si este pe deasupra si frumoasa cum e asta,lasa dom'le panglicele de la tanga sa fie subtiri!

Felicitari zoth,exceptional,sincere felicitari!
Mircea

[catalin dumitru]

Misto , misto misto ...etc.

Pentru umila mea 'cultura optica' , cu ce ai redresat imaginea ?

Ca doar ai pomenit ceva de 'terestru' . (just curious )

[zoth]

Multumesc
Neox, o luneta RFT cu filtru semi-APO ar fi dupa mine ca o baba fardata, adica tot baba ar ramane si tot cu reziduu cromatic
Filtrul semi-APO este prea finut pentru cazul particular despre care vorbim, un filtru mult mai potrivit este Contrast Booster care taie tot reziduul cromatic pe albastru si violet si mai lasa ceva rosu care insa nu deranjeaza (discul de difractie pe rosu este semnificativ mai mare decat cel pe albastru).
Folosirea acestui filtru da insa imaginii o tenta galben verzuie pe care unii o suporta iar altii nu, asa ca ramane la latitudinea fiecaruia daca vrea sa-l foloseasca sau nu.
In privinta ocularelor ar fi multe de spus, orice RFT fie el luneta sau newton cere oculare bunicele pentru rezultate multumitoare, minim Plossl.
Ocularele primitive nu pot lucra cu randament bun pe astfel de sisteme in principal din cauza cresterii excesive a aberatiei de sfericitate odata cu scaderea raportului focal.
In aceasta idee a fost conceput ocularul Nagler care prezinta o corectie foarte buna a sfericitatii chiar pe raporturi focale mici.
In plus, la ocularele de camp mai mare apar si alte probleme: astigmatismul si curbura planului focal precum si distorsiile liniare si unghiulare.
In ocularele clasice pozitive astigmatismul si curbura planului focal nu pot fi corectate concomitent, cand incercam sa corectam una din ele cealalta fuge in balarii si invers ...
Ocularele Nagler folosesc un artificiu, un grup negativ de lentile situate inaintea planului focal care nu au rolul unor lentile barlow ci permit corectia astgmatismului concomitent cu cea a curburii planului focal.
Astfel si in sisteme foarte rapide este posibil sa vedem tot campul util clar.
Personal ceea ce nu-mi place la Naglere este aberatia de sfericitate a pupilei de iesire, sau efectul de genunchi in limbajul nostru, aberatie care apare cam la toate ocularele cu multe lentile.

Erwin, luneta o sa ramana cu inelele de acum, poate par fragile dar sunt in realitate destul de zdravene, am vazut telescoape mult mai mari legate pe suportul de prindere cu astfel de colierre.
Mai mult decat atat vreau sa ramana o luneta spartana, fara accesorii inutile, fara ornamente ...
Mult spor la constructia Cassegrainului
