Nu stiu daca are reglaj , m-am uitat pe planuri la munca ( acasa nu am Autocad instalat) dar daca nu are, cred ca e usor de facut asa ceva , + ca si talpa ar trebui sa aiba niste suruburi de reglaj

[tudorandu]

Iata si planurile in format PDF

[saiph]

Salut.

Un mic update intermediar, in legatura cu montura din racorduri filetate: mi-a sosit cotul de 45 de grade, de la Romstal Seamana destul de bine cu modelul 3D. Ceva mai scund cotul decat credeam, dar e de bine.

Partea buna e ca l-au putut aduce (pe comanda, ce-i drept); partea mai putin buna e ca nu au dimensiuni mai mici de 2" (asta e, e bun si asta) si a venit dupa 40 zile (prima data mi-au zis 30, iar cand m-am prezentat sa-l ridic, ma mai amanasera pana pe 17 Dec.)

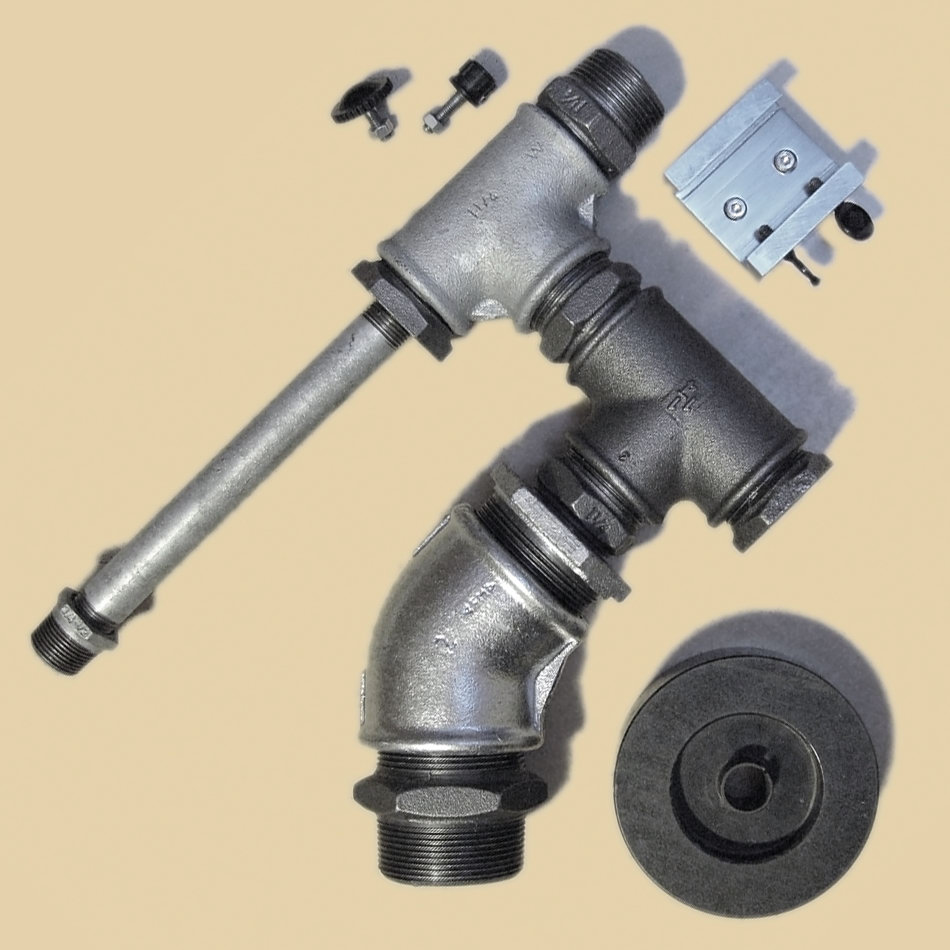

Cam asa arata pana acum "proto-montura" din racorduri. Urmeaza partea distractiva: prelucrarea filetelor (13 bucati - cu noroc! ) si montarea rulmentilor. Am mici dubii in privinta trepiedului, dar o sa vad cum se comporta - doar cu montura - si daca incepe sa batzaie din toate suruburile, ma voi gandi la alt hub pt picioare (profile dreptunghiulare de otel - 90cm).

Mai trebuie sa-mi soseasca flansele (nu mai devreme de 2-3 saptamani, se pare) si sa largesc gaurile la greutati. Am o promisiune in sensul asta, de la unul din baietii nostri priceputi la mesterit pe masini de atelier - singura problema ar fi sincronizarea... sper sa o rezolvam in curand


Cam atat, deocamdata. Revin dupa ce o definitivez si testez, cu un review.
Spor!

[Erwin]

Ohoo! Începe să arate!

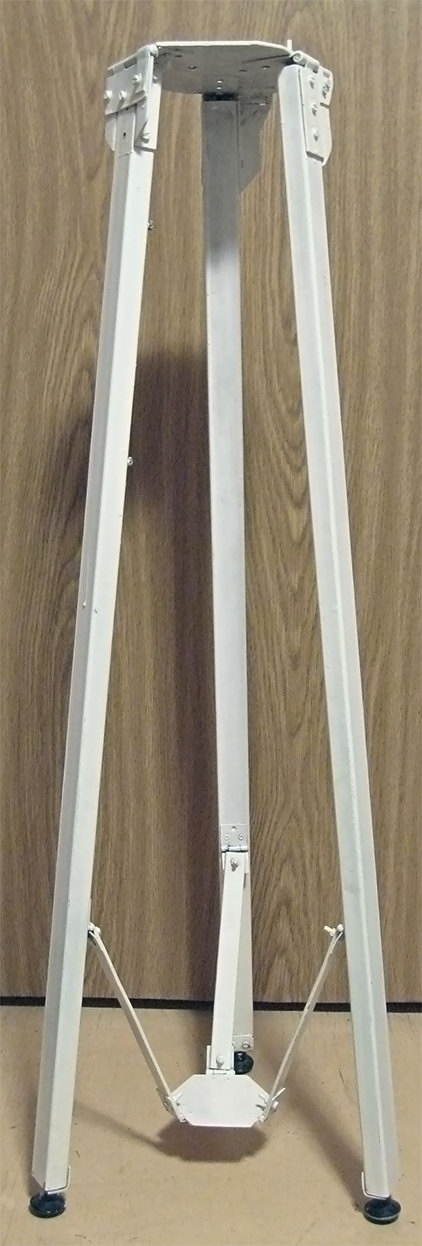

La trepied ai amplasat greșit brațele de rigidizare, trebuie puse la mijloc, ca să fie maxim de eficiente trebuie să formeze triunghiuri echilaterale. Eventual le mai scurtezi. Într-adevăr, placa de montare e cam subțirică. Ai putea s-o dublezi măcar și să pui niște distanțiere între cele două plăci.

[saiph]

Intr-adevar, bratele spiderului nu sunt tocmai unde trebuie, iar asta e din cauza ca picioarele erau mult mai lungi (cu > 40+cm), iar spiderul a ramas pe loc dupa scurtare.

Placa m-ar ingrijora si nu prea, desi am sa incerc sa mai fac rost de o dublura, sau de alta mai zdravana. Balamalele in schimb nu mi se par o idee tocmai stralucita - la vremea la care le-am montat, pentru ce avea de sustinut (un alt fel de pseudo-ecuatoriala... nu intru in detalii, era mult prea primitiva, desi avea motorizare) erau suficiente; acum nu mai sunt. Eventual am sa fac un hub cu urechi mai rezistente, sudate de o placa mai groasa, cum am mai vazut pe aici pe forum.

Multumesc pt sfaturi

[Erwin]

Cred că cel mai bun sistem de prindere a picioarelor este cel de la trepiedul de teodolit. Nu e o balama ci între cele două tije este un ax rigid care vine prins de hub cu niște eclise. Eclisele sunt separate sau fac corp comun cu o placă și se pot strânge pentru a se scoate jocul complet. La următorul trepied am să folosesc acest sistem. Am mai văzut ceva similar la trepiede foto/video profesionale.

[alex1209]

Am gasit aici ceva
Dar e un pic cam scump

http://www.sculeserviceauto.ro/eshop/index.php?productID=9693

[Erwin]

Volanta aia este pentru un motor de camion, ce vrei să faci cu ea? Are dinți drepți, se folosește pentru uniformizarea mișcării motorului iar la pornire se angrenează cu electromotorul prin sistemul numit "bendix". Este atât de grea încât o poți pune la baza unui pilon care să țină un telescop.

[alex1209]

Eu nu fac nimic cu roata aia, am dat-o doar ca exemplu, poate cineva are nevoie .

[dragos.n]

Eu am o roata dintata cu 144 de dinti, din alama, cu un diametru de vreo 140mm. Nu mai stiu exact, si nu am acum timp sa o caut. Are dinti drepti, dar asta nu ar fi o problema, ca se poate pune un melc inclinat. Din pacate nu am si melc pentru ea. Eu nu cred ca o s-o mai folosesc, asa ca poate o s-o ''disponibilizez''

[alex1209]

Dragos, dar mai mici nu ai, cum ar fi pentru o montura?

[dragos.n]

Parca mai am. O sa ma uit.

[dragos.n]

Am gasit rotile, si maine o sa le fac poze si o sa le masor. La unele am si niste inlocuitori de melci.

Pana maine, am sa pun o adresa de la un magazin de roti dintate, desi preturile sunt cam, oho, mari. Dar poate vrea cineva. Au si roti melcate, si melci.

http://www.sdp-si.com/eStore/CoverPg/Gears.htm

Si inca un magazin mai ieftin, de unde am cumparat si eu niste roti, dar unde melcii si rotile melcate pe care le au sunt din plastic

http://www.motionco.co.uk/gears-c-32.html

[dragos.n]

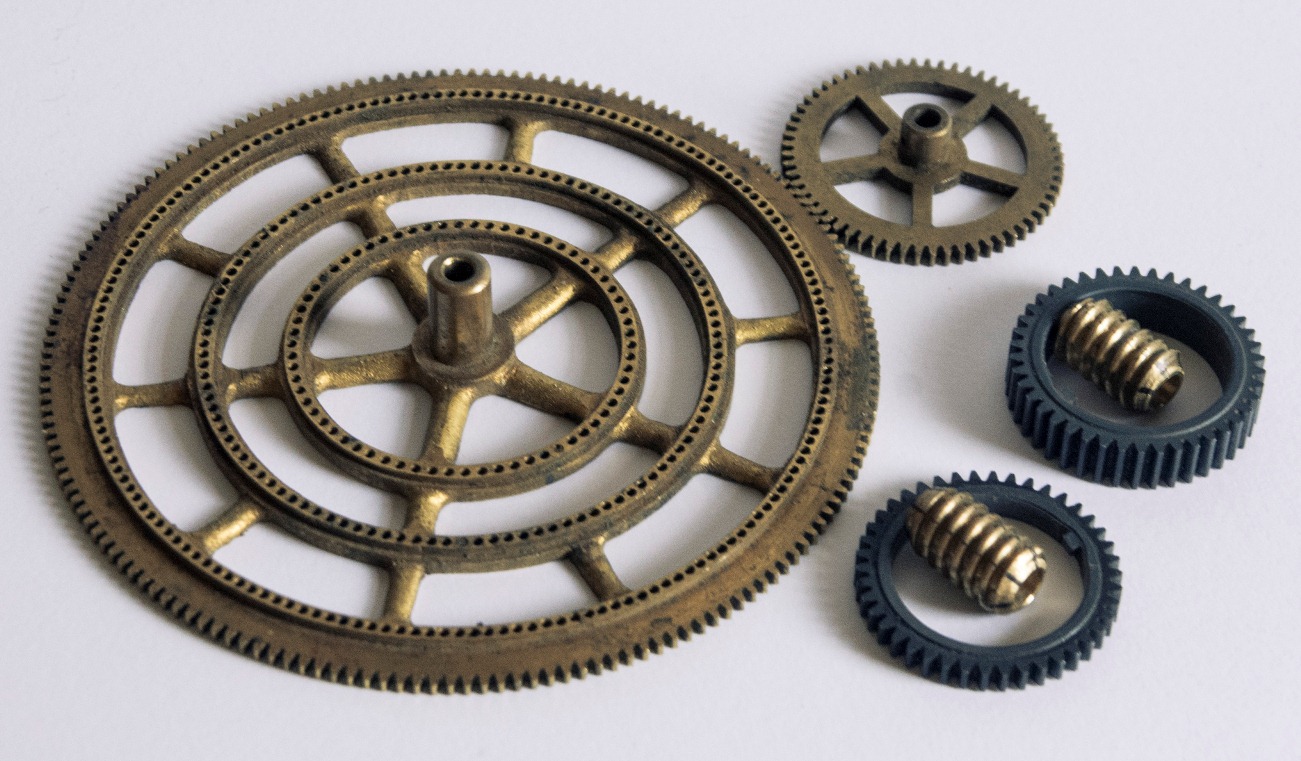

Am facut fotografiile rotilor si masuratorile.

Cele doua roti mici si negre sunt din otel si au diametrul interior de 32,2mm, si unul exterior de 44mm. Ambele au un shtutz pentru fixare in interior. Se vede la una din ele. Grosimea lor este insa diferita, una are la nvelul dintilor 4,5mm, cealalta are 9,5mm. Dintii sunt in numar de 52 la ambele roti, si sunt drepti, dar daca melcul este asezat, putin inclinat poate functiona bine. Modulul pare sa fie 1,25, dar nu sunt sigur.

Pentru fiecare am gasit niste inlocuitori de melci din bronz cu diametrul exterior de 13,5 si gaura cu diametru intern de 7mm.

Roata cea mica de bronz are diametru exterior de 53,4, cel interior de 5mm, grosimea la nivelul dintilor de 3,2mm iar in jurul axului de 12,5mm. Numarul de dinti este de 60 si modulul pare sa fie 1.

Roata cea mare din bronz are diametrul exterior de 145mm, interior 5mm, grosime la dinti 3mm iar la ax 24mm. numarul de dinti este 144, iar modulul pare tot 1.

Estimarea modulului am facut-o prin comparatie cu niste roti aduse din Anglia.

Edit. La o examinare mai atenta, am vazut ca modulul rotilor de bronx este un pic mai mare decat 1, dar nu stiu cat exact. Astfel, la acelasi diametru cu o roata cu modul 1 din Anglia, roata mica de bronz are cu 4 dinti mai putin.
