mflorian
Membru
Data inscrierii: 01 Sep 2011
Mesaje: 473
Localitate: Tg Mures
|
 Trimis: 21 Sep 2012 14:19 Download mesaj |
| Titlul subiectului: |
 |
|
|
La masca Carey, fantele din cadranele I și IV au unghiuri de 5°, respectiv 355° iar fantele din cadranele II și III au unghiuri de 186° respectiv 174°. De aici și decalajul dintre brațe pe imaginea rezultată. Dar tot de aici și dificultatea de a realiza manual masca. Cu un CNC ar fi floare la ureche.
_________________
Celestron C8 SGT XLT Advanced GOTO
Nikon D7000 |
|
| Sus |
|
 |
valy
Membru
Data inscrierii: 21 Iul 2005
Mesaje: 11388
Localitate: Bucuresti
|
| Trimis: 21 Sep 2012 14:32 Download mesaj |
| Titlul subiectului: |
| |
|
|
Faci designul intr-un soft, tiparesti pe hartie la scara si tai/gauresti dupa model. N-o sa-ti iasa ca la CNC dar pe aproape.
Experimentele si concluziile cred ca sunt foarte utile, multumim.
|
|
| Sus |
|
|
jimao22
Moderator
Data inscrierii: 12 Apr 2010
Mesaje: 2920
Motto: [descopera lumina]
Localitate: Ploiesti
|
| Trimis: 21 Sep 2012 17:45 Download mesaj |
| Titlul subiectului: |
| |
|
|
| mflorian a scris: | | La masca Carey, fantele din cadranele I și IV au unghiuri de 5°, respectiv 355° iar fantele din cadranele II și III au unghiuri de 186° respectiv 174°. De aici și decalajul dintre brațe pe imaginea rezultată. Dar tot de aici și dificultatea de a realiza manual masca. Cu un CNC ar fi floare la ureche. |
Gresit.
Nu este atat de important unghiul cat diferenta intre unghiurile celor 2 semicercuri. Asta trebuie sa fie de 2-3 grade (dupa cum vezi, la mine este de +-10 grade versus +-13 grade, in design-ul original era +-10 grade versus +-12 grade). Daca diferenta e mai mare, se vede mai bine pana spre centrul stelei si parerea mea este ca poti centra mai bine in focus.
Problema executiei iarasi nu se pune, daca citesti cu atentie topicul (din nou), ai sa vezi ca masca este facuta intr-un soft de proiectare 2D si tiparita pe cutter-plotter, precizia fiind maxima, iar gaurile le-am dat precis.

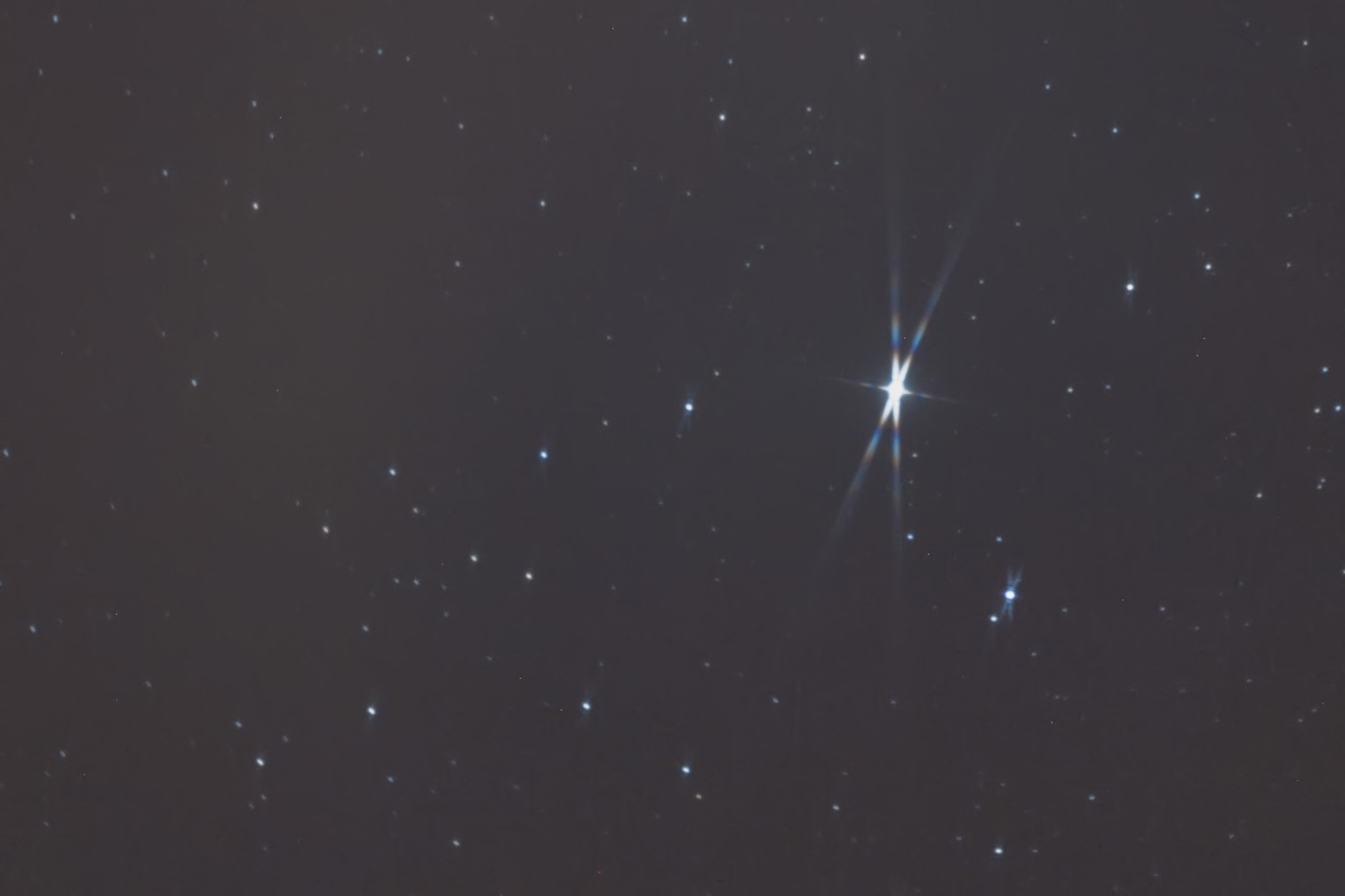

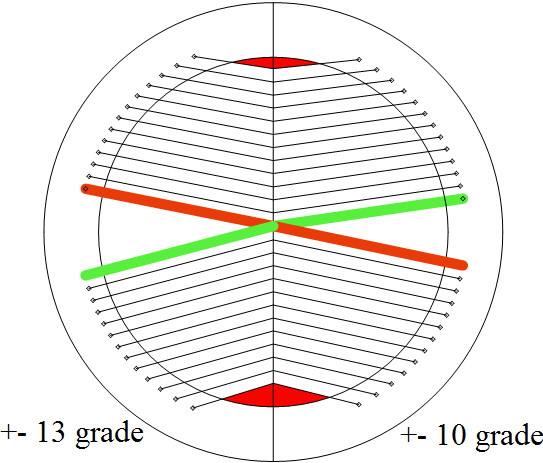

Asa cum arata imaginea, problema este de la montaj si de la datul gaurilor de prindere al acelei piese din cornier prelucrat si gaurit prin care trec toate firele. Daca este un pic doar descentrata, asa ca in imaginea urmatoare, atunci firele vor fi aproape aliniate dupa o diagonala (ROSU) si cu diferenta unghiulara marita dupa cealalta (VERDE). Sper ca se intelege suficient de bine ce am vrut sa spun din desenul atasat.
Se pare ca aceeasi greseala am facut-o si eu si Sabin. Se repara relativ usor, sper doar sa o fac fara sa scot firele.
Cam asta este cu topicul asta, am rezolvat toate problemele, sper sa va fie de folos si voua pe cat imi va fi mie.
Numai bine.
| Descriere: |
|
| Marime fisier: |
78.47 kb |
| Vizualizat: |
de 7135 ori |
|
|
|
| Sus |
|
|
sabin fota
Membru de onoare
Data inscrierii: 09 Iul 2008
Mesaje: 747
Motto: Nihil Sine Deo
Localitate: Drobeta Turnu Severin
|
| Trimis: 21 Sep 2012 19:00 Download mesaj |
| Titlul subiectului: |
| |
|
|
sa-mi spui cum rezolvi problema, am vazut si eu ca imaginea nu seamana cu cea standard, nu stiu daca acum poate fi folosita
_________________
http://sabinfota.ro |
|
| Sus |
|
|
mflorian
Membru
Data inscrierii: 01 Sep 2011
Mesaje: 473
Localitate: Tg Mures
|
| Trimis: 21 Sep 2012 21:10 Download mesaj |
| Titlul subiectului: |
| |
|
|
Nu văd ce este greșit în cele afirmate de mine. Eu am găsit (tot pe net, ca și tine) un alt model, cu unghiuruile pe care le-am menționat.
Și intenția mea nu era să îți critic soluția construcțivă, ci doar să fac o remarcă generală relativ la precizia de execuție, care pare că trebuie să fie mult mai mare la Carey decît la Bahtinov. Fapt pe care l-ai constatat și tu, de altfel.
_________________
Celestron C8 SGT XLT Advanced GOTO
Nikon D7000 |
|
| Sus |
|
|
valy
Membru
Data inscrierii: 21 Iul 2005
Mesaje: 11388
Localitate: Bucuresti
|
|
| Sus |
|
|
sabin fota
Membru de onoare
Data inscrierii: 09 Iul 2008
Mesaje: 747
Motto: Nihil Sine Deo
Localitate: Drobeta Turnu Severin
|
|
| Sus |
|
|
Marius.Maciu
Membru
Data inscrierii: 09 Apr 2015
Mesaje: 34
Motto: Lucruri bune se intampla celor care asteapta
Localitate: Gheorgheni HR
|
| Trimis: 23 Feb 2016 14:55 Download mesaj |
| Titlul subiectului: |
| |
|
|
Daca la un newton de 150/1200 la care oglinda principala este de 150mm dar diametrul tubului este de 180mm iar masca Bahtinov generata la link-ul respectiv are 150mm sa merg cu ea mai departe sau sa refac una de 180mm daca atat e apertura tubului si astfel sa intre mai multa lumina? Masca trebuie sa fie cat oglinda pricipala chiar daca tubul e mai larg?
_________________
Reflector Skywatcher 150/1200 NEQ3; Binoclu TS 10x50 LE |
|
| Sus |
|
|
valy
Membru
Data inscrierii: 21 Iul 2005
Mesaje: 11388
Localitate: Bucuresti
|
| Trimis: 23 Feb 2016 14:58 Download mesaj |
| Titlul subiectului: |
| |
|
|
| O faci cat diametrul oglinzii.
|
|
| Sus |
|
|
|
