[turlea.cosmin]

Buna ziua,

Vreau sa achizitionez un bino de microscop(IOR 1X -0688- ) si sa il adaptez pt astro.Inainte sa fac achizitia va cer o parere si anume.. Vreau sa adaptez bino pt o luneta facuta dintr un obiectiv foto Soligor 70/400mm.Ideea este ca momentan folosesc urmatoarea configuratie: obiectiv---barlow 2x---diagonala si daca se poate bino cu oculare de 10x.Am citit topicul de mai sus, nu am inteles prea multe.. Fiind la inceput,de aceea vreau parerea maestrilor DIY si ATM.

Cer senin!

[valy]

[turlea.cosmin]

Asta incerc sa aflu si eu.

[valy]

Deplaseaza cu mana ansamblul barlow diagonala ocular cu distanta similara binoului si vezi daca mai merge. Dar daca pui barlowul primul, dupa o extensie de aprox 20cm s-ar putea sa ai o magnificatie cam mare.

[mihaig]

https://www.cloudynights.com/topic/662656-...noviewers/

Postul nr 11...ai un calcul clar si concis al back-focus-ului in momentul in care adaugi elemente optice cu un light path cunoscut...
Asemenea calcule am folosit si eu mai demult,cind am facut refractorul 6"/f10,special adaptat pt binoviewer,care intra in focus cu si fara OCS.Tine cont ca light path-ul pt diagonala de 1.5 e aprox 65-70 mm si pt capul de microscop alti aprox 70 mm...
Vezi ca capetele de microscop de obicei au un OCS(optical corrector system) de 1-1.6x...nu o sa iti intre in focus cu ala,daca nu tai din teava(daca-l tai,o sa sa folosesti un extender cind vrei sa te uiti cu oculare normale)...va trebui sa il desurubezi si sa pui un Barlow de min 2x ori inainte ori dupa diagonala...asta inseamna ca ocularele tale de 10 mm vor functiona ca unele de max 5mm, cimpul iluminat va fi foarte mic,iar magnificatia inutilizabila pt refractorul tau..
Ti-ar trebui si niste oculare de cel putin 25-30 mm mm....

[saiph]

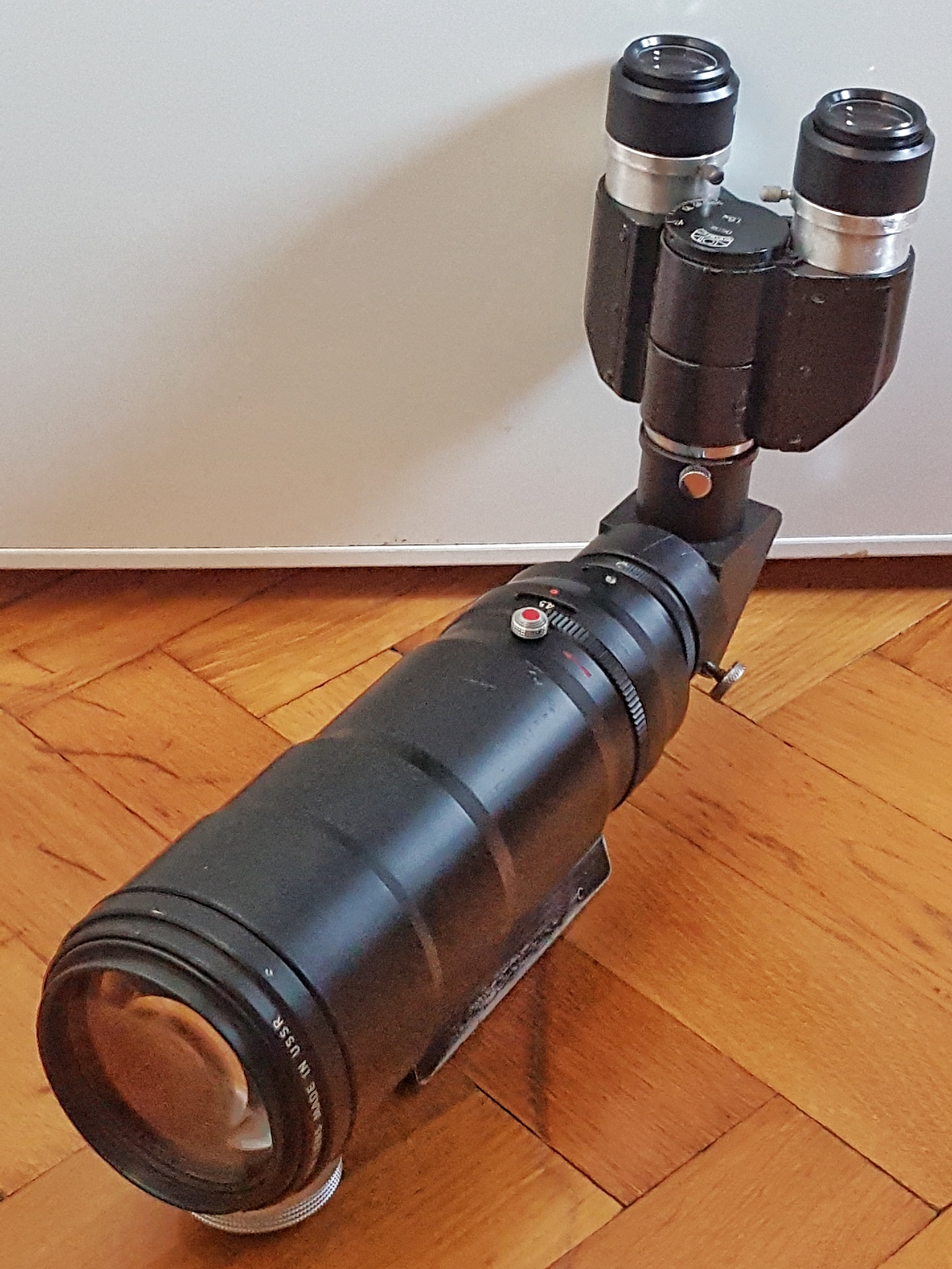

Eu am un bino IOR cu oculare 10x/23 (25mm) pe care-l mai pun uneori pe teleul Tair 300 f/4.5, cuplat la o diagonala careia i-am atasat o celula de Barlow 2x. In final obtin o marire semnificativa, drumul optic al Barlowului ajungand pe la 85 (prin diagonala) + 115 (prin bino - drumul optic prin sticla e ceva mai mic decat drumul geometric/mecanic), deci vreo 20cm, cum bine zicea Valy. Focalizeaza pe infinit, dar nu stiu cat de mult se aseamana ce am eu cu Soligorul mentionat de tine.

[Erwin]

Backfocusul obiectivelor pentru camere pe film nu era standardizat? Mie mi se pare inutil să pui bino unui instrument atât de mic, nu ai mare avantaj din cauza prismelor care întunecă destul de mult imaginea. La un telescop mare da, merge.

Pe de altă parte, există o lentilă mică care se pune în faţa unui binoviewer Baader ca să ajungi cu el în focus, poate să fie bună şi pentru cel de microscop.

[turlea.cosmin]

Salut,

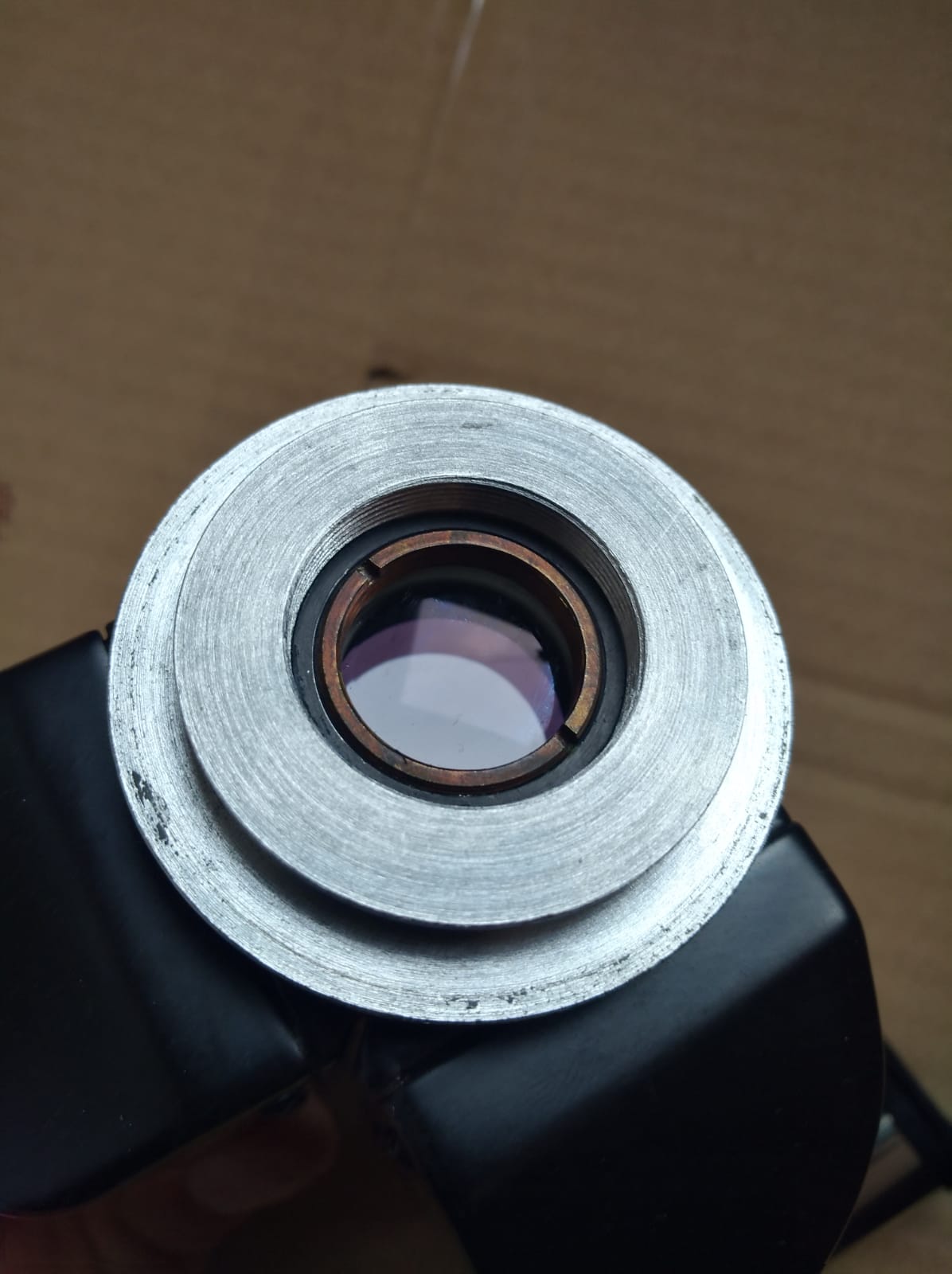

Mi a sosit bino acu 2 zile si ati avut dreptate ca nu ating focusul in configuratia pe care o am. Maine o sa mi fac la strung piesa pt a putea adapta la 1.25inch.Am citit si tot citit... Si nu stiu de unde sa incep cu midificarea bino ului. Am citit ceva de scurtarea portocularelor sau asta am inteles eu... Ideea este ca nu cred ca o sa reusesc sa le scurtez perfect.in caz ca nu il pot folosi pe luneta aceasata,oricum o sa imi cumpar cat de curand un telescop. O sa revin asupra problemei zilele acestea,dupa ce voi mai incerca cateva idei pe ca le am citi aici.
Cer senin!

[turlea.cosmin]

Plus ca nu stiu ce sa fac cu acea lentila din capatul Bino ului, am cititit cateva posturi pe CN si spuneau ca au renuntat la ea... Acum nu stiu ce sa mai cred... O sa incerc ce pot.

[valy]

Nici cu barlow nu ajungi in focus?

Chiar daca cumperi un nou telescop tot ai putea avea problema cu focusul.

[saiph]

cum zicea un prieten: "da-i foc!"
acea lentila iti e inutila. eu le-am dat de-o parte la toate cele 3 unitati; si tuburile port-oculare cat mai joase posibil, in limita lungimii picioarelor ocularelor (care, fie vorba intre noi, eu si pe-alea le-as scurta, daca nu ar fi vreun bai)

[turlea.cosmin]

Valy... Barlow ul este pus pe oglinda.. Poate ar trebui sa il mut pe bino... Poate ma insel.Am speranta ca nu o sa mi puna probleme.. Am vazut ca sunt cateva bino asemanatoare cu al meu.. Si merg perfect.

Saiph... O sa scot acea lentila si o sa scurtez si port-oculare cat pot de mult...apropo..tu cum le ai scurtat? .. Vreo metoda anume... Gen sa le dau jos de pe bino si apoi sa le scurtez la un strung?

[valy]

Priveste partea buna: poti focusa close-up/macro .

[turlea.cosmin]

Am dat lentila jos si acum bino mi a intrat in focus.dar am o magnifcatieee...

[saiph]

pai da, cum ziceam - ai un drum optic considerabil prin corpul bino-ului, ceea ce contribuie la cresterea factorului de marire al Barlowului.

orice operatie ce implica forta bruta asupra partilor mecanice e bine sa se execute cu optica detasata, deci cel mai sigur, asa cum am procedat si eu - demontezi port-ocularele, identifici lungimea minima pe care ar trebui sa o aiba, masori de zece ori si tai o data cum bine zicea cineva.
