[saiph]

Pare facut in particular. Desi foarte bine finisat.
Geometria e destul de accesibila utilajelor de prelucrare conventionale.

Instrumentul e un 5", dar e un fel de tanculet. Stiu de la makul meu (6"), facut de aceeasi firma. N-ai vrea sa scapi unul pe picior

[Mihai F. Dinu]

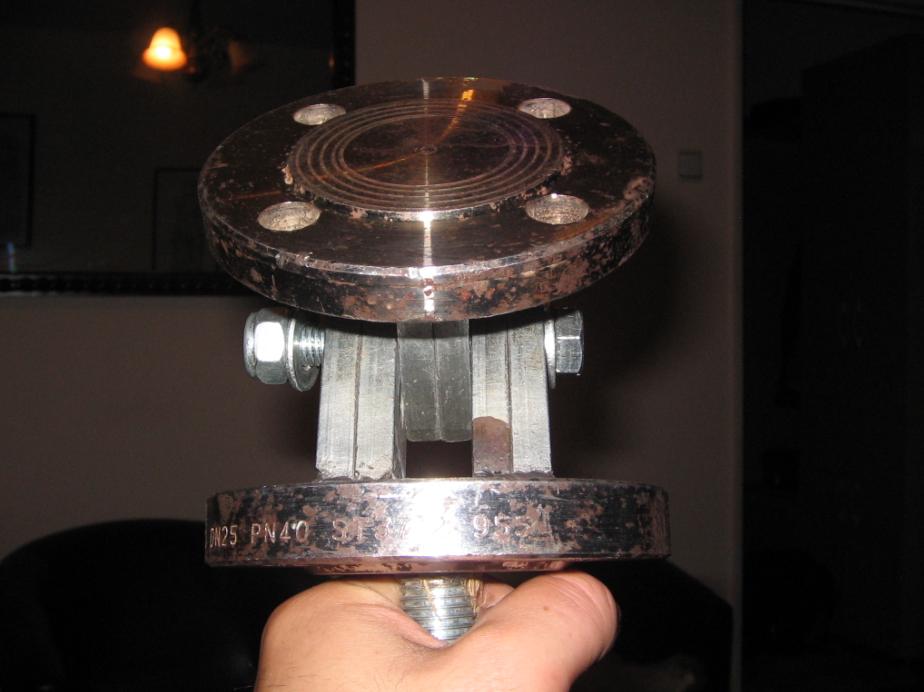

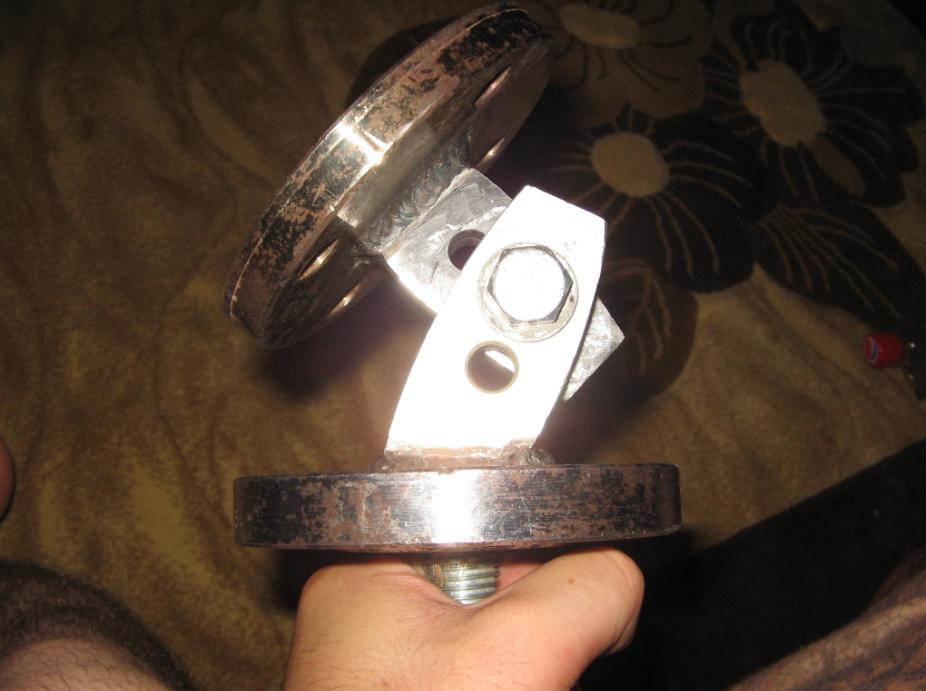

Salut. Am montat articulaţia. Acum trebuie să găsesc o modalitate să pun un şurub între ele pentru elevaţie. Mai rămâne şurubul în jurul axei hub-ului...

[neox]

Hm..o sa fie cam greu ca e spatiu putin

Pentru miscarea in jurul hubului (in Azimut) ceva de genul asta ar trebui...
http://www.astro.uni-bonn.de/~mischa/mounts/g11_disassembly.html
http://www.astro.uni-bonn.de/~mischa/mount...lock_2.jpg

...sau...
http://www.avalon-instruments.com/prodotti.asp?cod=AR
http://www.avalon-instruments.com/Prodotti/Montature/LineAR1.jpg
...practic ai nevoie de un mic 'bloc' metalic prins de baza trepiedului care vine intre doua suruburi cu pas fin prinse de...'hub'.

[Mihai F. Dinu]

Văd că sunt două tipuri de construcţii. Melc roată melcată şi şurub piuliţă. Câte grade trebuie să se învârtă faţă de trepied? Maximum?

[neox]

Cred ca e o confuzie...coroana melcata e numai pentru antrenarea axei orare (sau a declinatiei) nu are legatura cu reglarea in azimut sau altitudine a monturii.
Principiul pentru reglarea in azimut e acelasi la ambele monturi la care am dat link.
http://www.astro.uni-bonn.de/~mischa/mount...lock_2.jpg
http://www.avalon-instruments.com/Prodotti/Montature/LineAR1.jpg

....am repostat numai linkurile pentru clarificare. Anterior am postat si siturile cu montura in ansamblu, de aici banuiesc ca s-a creat confuzie

[Mihai F. Dinu]

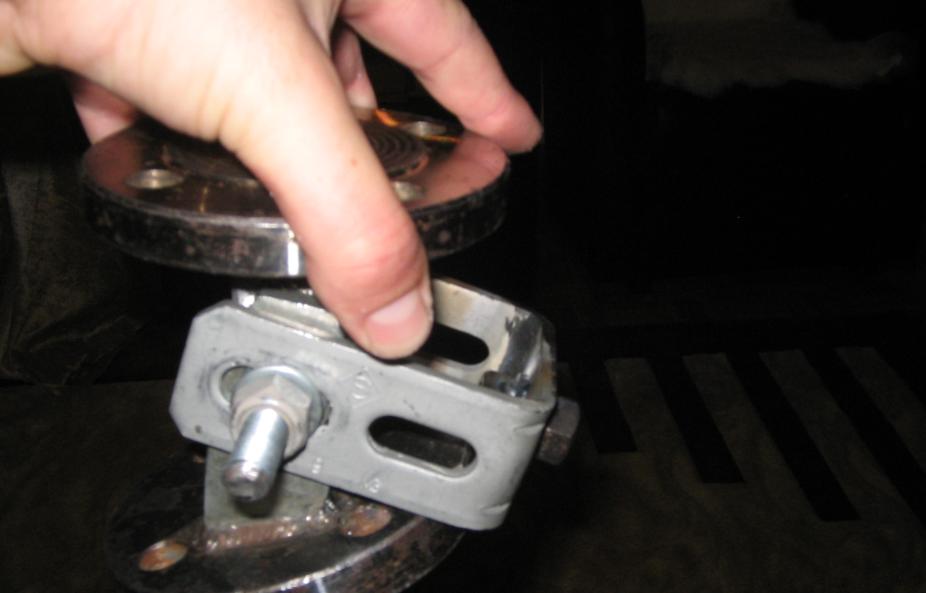

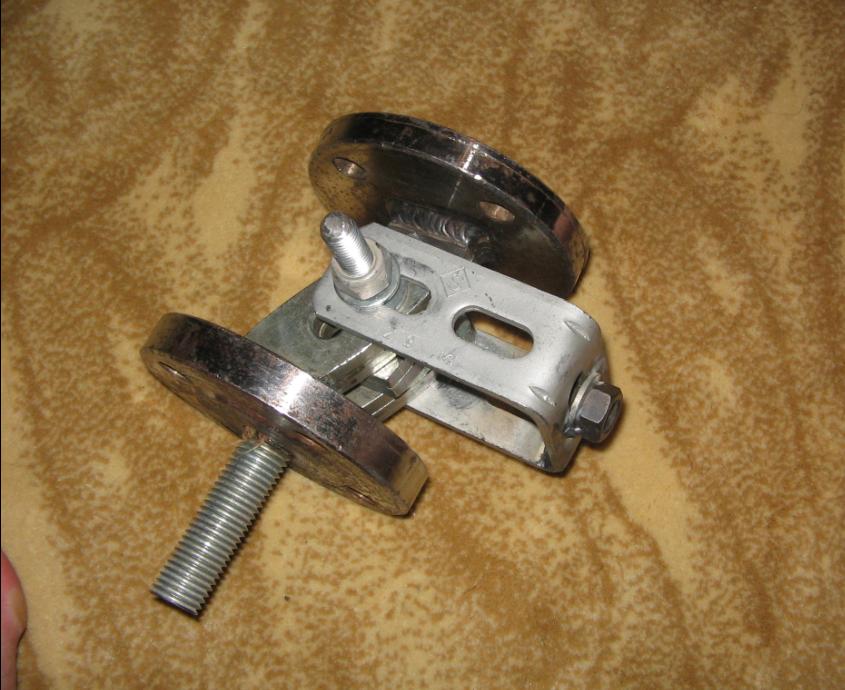

Salut. Cred că am făcut limitarea şi reglajul elevaţiei. Trebuie să văd cum o gradez. Trebuie să pun şi în partea opusă?

[Erwin]

Reglajul trebuie făcut faţă de bază, nu faţă de axă. Momentul de inerţie al pieselor de deasupra şi instrumentul montat va apăsa puternic pe acea piesă. Mai ai nevoie de o flanşă pe care să aşezi sistemul din poză pentru reglajul pe azimut. Placa de sus trebuie să o poţi fixa între 40 şi 50 grade faţă de orizontală. Unghiul exact este egal cu latitudinea locului de observare pe care o poţi afla de pe Google Earth, de pe o hartă a terenului sau cu un aparat GPS şi aproximativ cu altitudinea Polarei. Nu e neapărat nevoie s-o gradezi. Faci un semn când eşti pe poziţie şi te orientezi după el. Un grad de altitudine, la acea rază are mai puţin de 1mm aşa că reglajul final va fi de ordinul micronilor...

[Mihai F. Dinu]

Salut. Cred că am terminat şi reglajul pe azimut. O să postez câteva poze cu asta mai târziu. Voiam să vă cer o părere, ce modalitate de vopsire sau colorare îmi recomandaţi? Mulţumesc frumos de sfaturi până acum.

[Erwin]

Cu plăcere, oricând! Pentru vopsire, piesele fiind din oţel se recomandă un grund antirugină (nu cred că se mai găseşte miniu de plumb) şi vopsea nitrocelulozică sau email auto. De evitat vopselele "casnice" universale pentru construcţii. O curăţare atentă cu peria de sârmă, decaparea sau sablarea pieselor ar ajuta mult şi ar conferi o bună rezistenţă la rugină în timp. Dacă ai posibilitatea, ar merge şi o zincare electrolitică.

[Mihai F. Dinu]

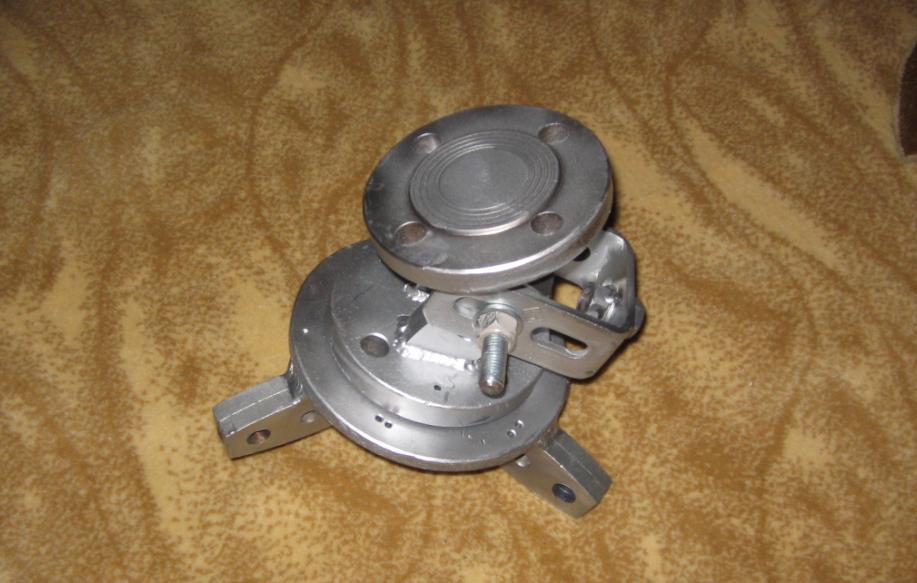

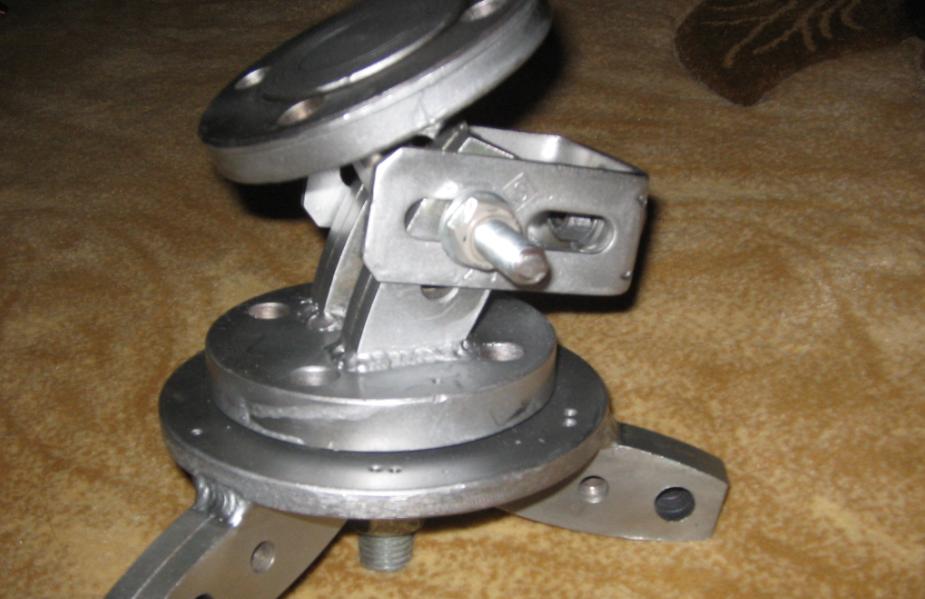

Salut. Am terminat de finisat articulaţia. reglajul pe azimut nu am avut timp să îl finisez. După ce il finisez o să postez. Cred că data viitoare când mai postez ceva aici o să am axele gata. Ce ziceţi aici? Ce vedeţi aici nu a costat nimic, decât transportul. A ieşit cam naşpa, ştiu.

[Erwin]

Este un progres! Nu e naşpa deloc, important e să funcţioneze cum ţi-ai propus. Altu' moare şi aşa n-are!

[Mihai F. Dinu]

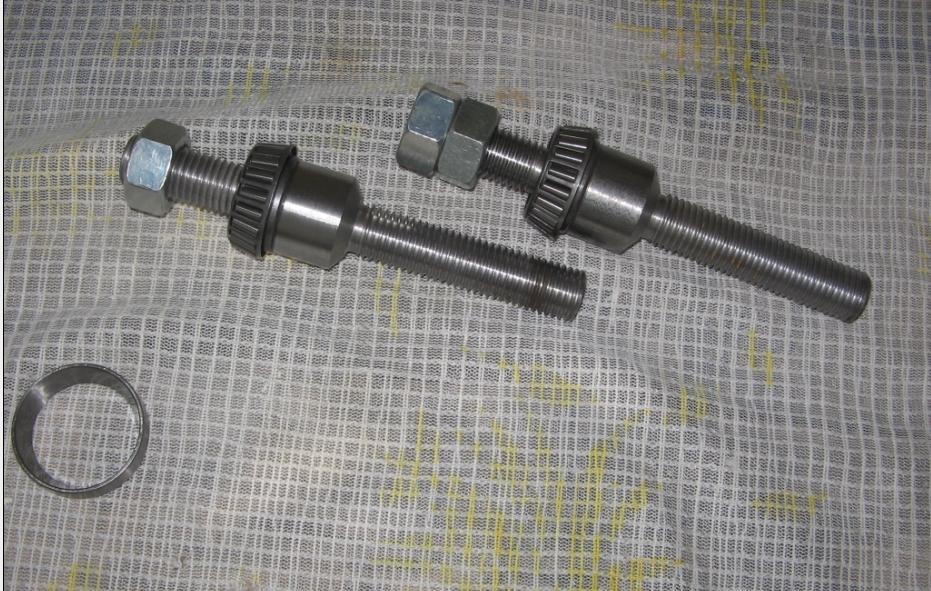

Salut. Mulţumesc frumos de încurajări. Am cumpărat deja rulmenţii. Trebuie să mai iau la perie flanşele, ieri am luat discurile de rigidizare şi o se le montez. Vreau să achiziţionez un newton de 150 f/5. Dacă nu îmi iese figura cu ecuatoriala, o fac alt-azimutală.

[Mihai F. Dinu]

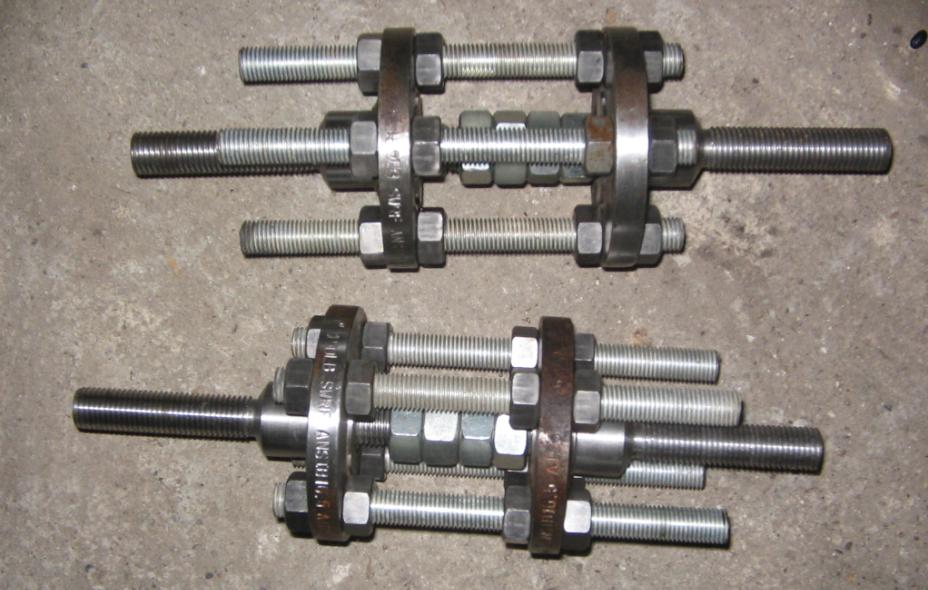

Salut. Am terminat de montat axele. Mai trebuie să tund puţin anumite bare filetate. Trebuie să mai fac nişte piese să fac legătura între ele.

[Mihai F. Dinu]

Salut. În sfârșit am terminat montura ecuatorială. Din păcate, din cauza greutății excesive, nu o să o folosesc decât pe terasa la țară. Tot ce am să folosesc din acestă montură este partea de trepied cu flanșă și sistemul alt-azimutal. Din păcate cele două axe sunt un eșec total din cauza greutății.
Filmul cu ea: http://www.youtube.com/watch?v=eH9q1oy-YwE

[neox]

Interesant conceptul
De ce zici ca e un esec total? O montura buna se presupune sa fie si destul de grea ca sa sustina fara vibratii un telescop.
O observatie totusi...Din ce am vazut in filmulet (poate ma insel) cred ca ai montat gresit axa orara. Ar trebui s-o prinzi la 90 de grade fata de cum era in filmulet adica cu capatul dinspre axa de declinatie indreptat spre cer nu orizontal cu solul. Altfel nu e decat o montura azimutala . In felul asta cand reglezi inclinarea (latitudinea) sa varieze si unghiul cu care il face axa orara fata de orizontala.
