[bogdan.caseriu]

Da, a trebuit sa pun 1 pe RTS ca era implicit 0...pffff...bine ca i-am dat de capat....si cand ma gandesc ca am facut si desfacut tot montajul de vreo 3 ori:))

Multumesc!

[Sorin Sfartz]

Bine ca i-ai dat de capat! Asa se petrec lucrurile - trebuie neaparat sa te chinui nitel. Macar ai invatat cam totul despre chestiune.
Inca odata felicitari!

Interesul tau m-a facut si pe mine curios sa inteleg mai bine, cum functioneaza modificarile acestea.

In modificarea lui Meijers (cu 4066) - cand LX=0 switch-ul e deconectat si pin8/13 ai driverului este decuplat de pad 8/13, fiind pus la 1 logic (prin rezistenta de 10k). Pin 8/13 ai driverului 16510 fiind in 1 logic, camera este in mod "long". Cand LX=1, pin8/13 sunt conectati la pad 8 si camera transfera frame-uri in ritmul ei (modul normal).

M-am uitat la schema interna a circuitului 4011 si am schitat si schema modificarii lui Medina(caci in site-ul lui nu o da explicit).

In principiu se face cam acelasi lucru. Aceasta e mai asemanatoare cu modificarea originala a lui Steve Chambers.
Semnalul de pe pad8/13 este pus pe ambele intrari ale unei porti (P1 in poza), astfel ca la iesirea portii (pin3 al circuitului 4011) este practic un semnal negat (in loc de 1 e 0 si invers). Semnalul asta negat, e pus pe intrarea unei alte porti (P2), iar la cealalta intrare a lui P2 vine semnalul LX. Daca LX=1 logic, atunci la iesirea portii se obtine semnalul initial de pe pad 8/13 (LX=1+0=1; LX=1+1=0), care e trimis la driver (pin8).
Deci cand LX=1 logic camera trimite frame-uri in ritmul impus de ea. Acelasi lucru se petrece si cu semnalul trimis de camera pe pad10; in conjunctie cu LX=1 genereaza pe pin 10 exact semnalul de pe pad10. Astfel camera merge in mod normal.
Daca insa LX=0 logic, iesirea celei de-a 2 porti (pin 4 a lui 4011 - care merge la driver) va fi mereu 1 logic (1+0=1;0+0=1), la fel fiind si iesirea pt shutter. Astfel camera intra in modul "long exposure" (driverul primeste 1 logic si pe pin8/13 si pe pin10).
Rezistenta aceea de 10k are o cadere de tensiune de cca 1,5V pe ea, astfel ca in lipsa unui semnal LX, pe pinul 6 este un potential de 3,5V, deci este mereu in stare 1 logic (adica camera e in mod normal). Cu alte cuvinte cand firul de semnal LX e deconectat, sau nu primeste semnal, camera functioneaza normal. Imediat ce apare semnalul LX, circuitul de adaptare (discutat pe undeva mai sus), pune la masa pinul 6, care trece astfel in 0 logic si se intra in mod "long exposure".

Am verificat manual - cu rezistenta decuplata - daca am pus +5V pe pin 6, camera merge normal. Daca pin 6 e liber camera nu functioneaza bine - starea neprecizata a pinului 6 face ca driverul sa transfere frame-uri haotic.
Fara un soft de achizitie dedicat, doar cu programul normal de vizualizare a unei camere web, e greu de pus in evidenta modul "long exposure". Cu 0V pus pe pin 6 camera intra in mod "long" dar imaginea supraexpusa e vizibila doar cand se pune din nou 1 logic pe pin 6 si aceasta dispare rapid pt ca camera continua apoi in mod normal.

Deci software-ul de comanda a camerei, pentru a face o expunere de 5 secunde sa zicem, va trebui sa puna 0 logic pe pinul 2 al portului paralel timp de 5 secunde. Apoi cand pune pe acel pin, 1 logic, se opreste expunerea si se transfera frame-ul supraexpus. Se poate face o pauza in care camera merge normal (unele programe pot seta si intervalul asta de timp) dar frame-urile nu sunt salvate, dupa care se repeta aceeasi procedura.

Am verificat mecanismul asta si direct pe pinii driverului facand niste improvizatii ce simulau schema lui Meijers cu 4066.

In fine am fost curios sa vad si daca schema lui Meijers functioneaza si am testat-o.

Am decuplat legaturile la circuitul 4011 si am facut in aer niste legaturi la circuitul 4066, insa am simplificat schema lui Meijers; am folosit doar legaturile la switch-ul functional. Ceva de genul asta:


Improvizatia arata cam asa:


Firele alea nelegate, sunt fire de masa si +5V, cu care am facut niste teste. Cu semnale manuale aplicate pe pinul 6 a lui 4066 am obtinut acelasi comportament ca si la modificarea lui Medina cu circuitul 4011; de asemenea acelasi comportament cu testarea facuta direct pe pinii driver-ului, fara nici un circuit.

In fine cu semnal LX trimis prin portul paralel, am testat modificarea lui Meijers cu circuitul 4066, intr-un program de achizitie mai simplut, dar functional: wxAstroCapture (pt. ca K3CCDTools nu mai era demult in perioada de evaluare).

In mod normal:

Imaginea nu e prea clara, pentru ca a trebuit sa montez obiectivul original al camerei si nu l-am reglat f.bine.

In mod "long exposure" la 0,001 secunde:


In mod "long exposure" - expunere de 0,4 secunde:


In fine "long exposure" - expunere de 1,8 secunde:


Deci si modificarea lui Meijers functioneaza foarte bine.

[bogdan.caseriu]

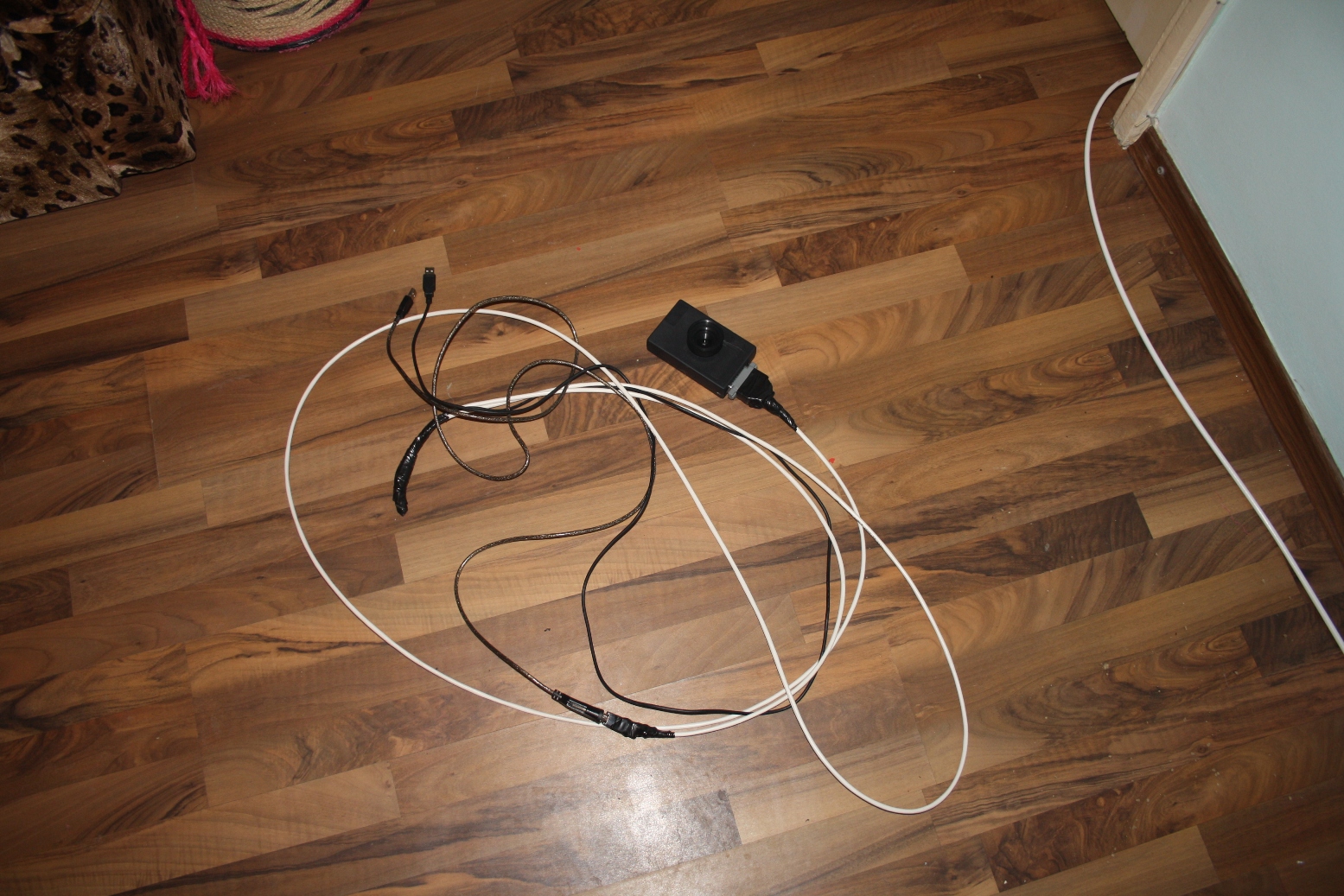

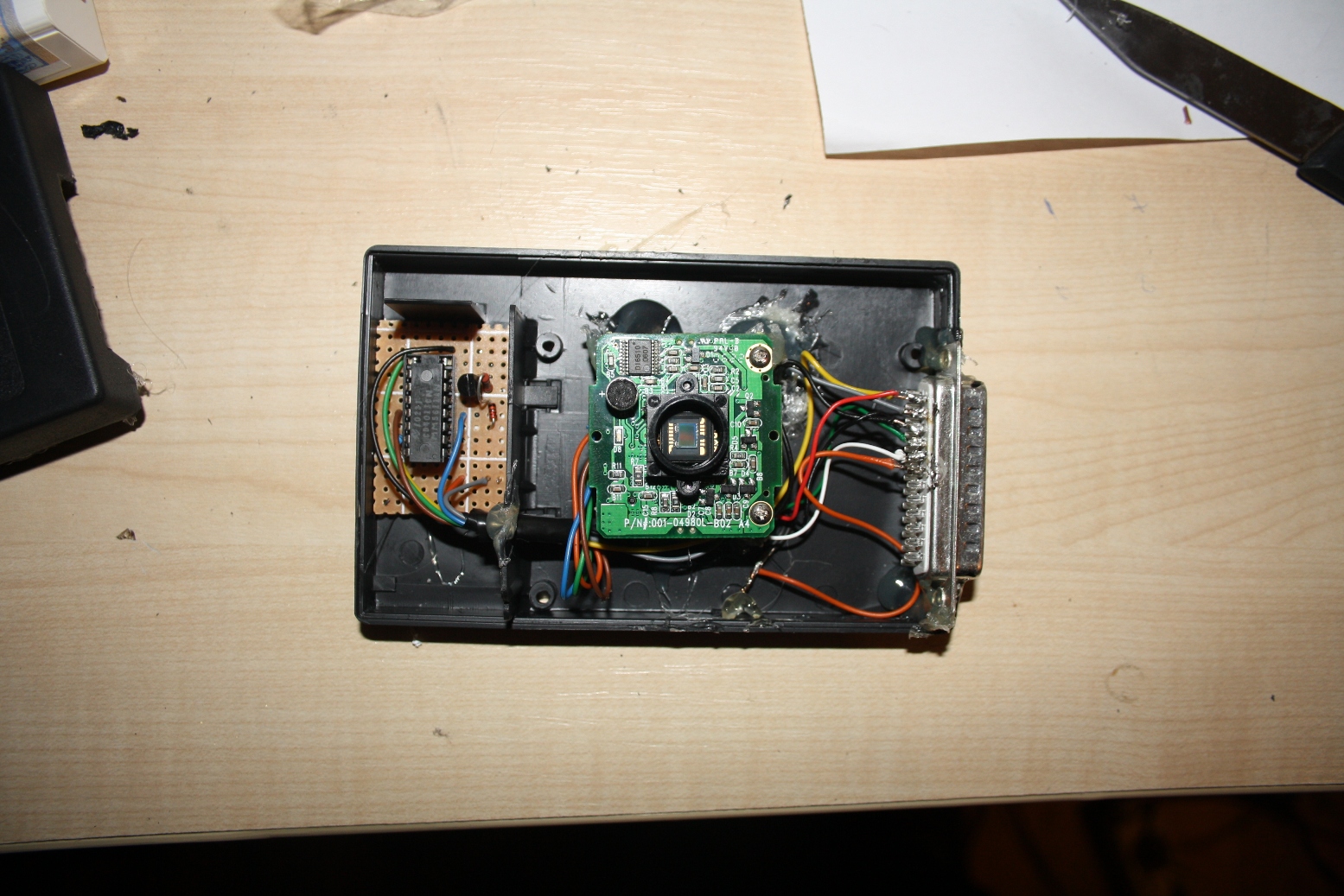

Si in sfarsit forma finala:) Incepusi aseara la 22:00 si acum e 5:30 a-2-a zi...dar efortul a meritat. Neste poze cu lucrarea.

O dimineata placuta!

[Laurentiu]

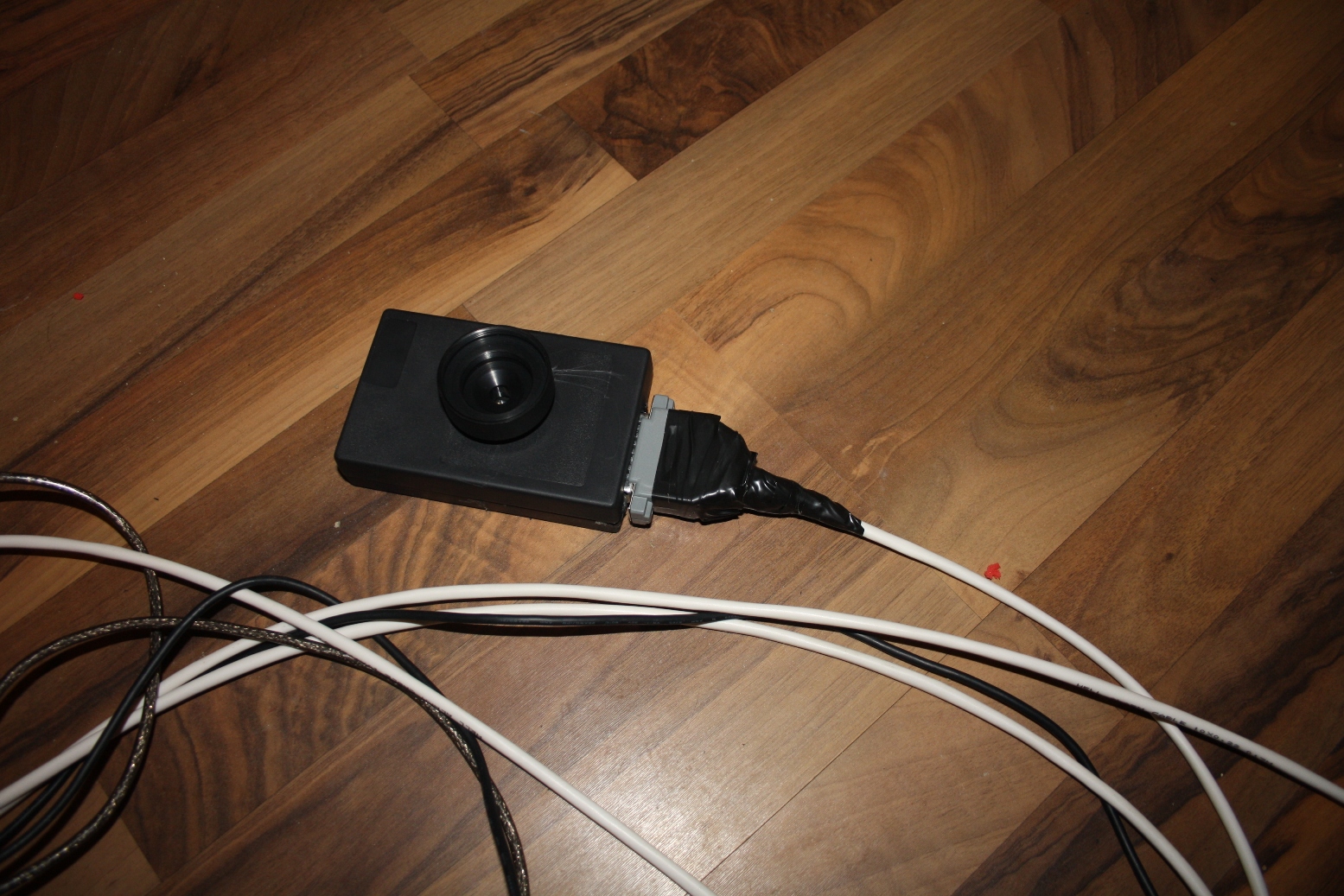

Faina treaba ! o singura obiectiune as avea: scapa de banda izolatoare - arata ca naiba si, in plus, nu este o solutie durabila. Se gasesc ieftin carcase de mufe DB25

[bogdan.caseriu]

E in carcasa de DB25, dar cablul e prea subtire. Poate rezolv cu un manson...Oricum bine ca am rezolvat cutia ca restu mai fac pe parcurs....Cred ca fac treaba ca la carte cand ma bag la SC2:).

Deocamdata cer senin sa fie!
