[danto1313]

Incet,incet spre finalizare...

[Erwin]

Ohooo, arată profi, se apropie de prima lumină! Şi de ploaie răcoroasă!

Cer senin!

[danto1313]

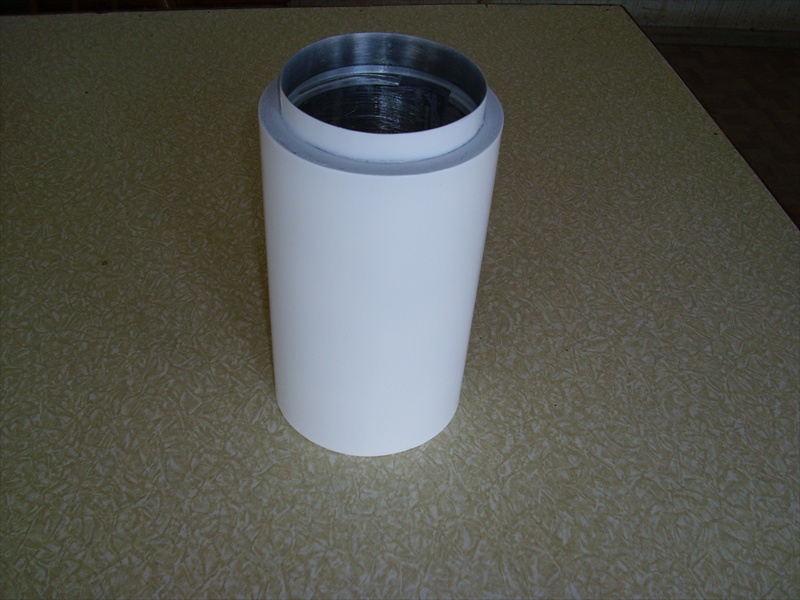

Am reusit sa mai fac un pas, dar din pacate merg tot mai incet din cauza altor probleme mancatoare de timp.Iata viitorul "dew shield" retractabil.

[catalin dumitru]

Fain nene !. Cum ti se pare calitativ obiectivul? As fi curios ce face cu 'rosul' fara depunerea aia dicroica de pe divergenta.

[danto1313]

Obiectivul a ramas in starea in care l-am primit.Nu am facut nimic in ce priveste antireflexul si nici nu voi putea fara ajutorul domnului Stanescu,daca mai este de acord.La un prim test,fara a fi colimat,pot sa spun doar ca are aberatii cromatice si coma,cum spunea si Zoth.Pe timp de zi,desi nu asta ma intereseaza, se comporta acceptabil.Am mers cu mariri de pana la 60X pe timp de zi si 80X noaptea.

[danto1313]

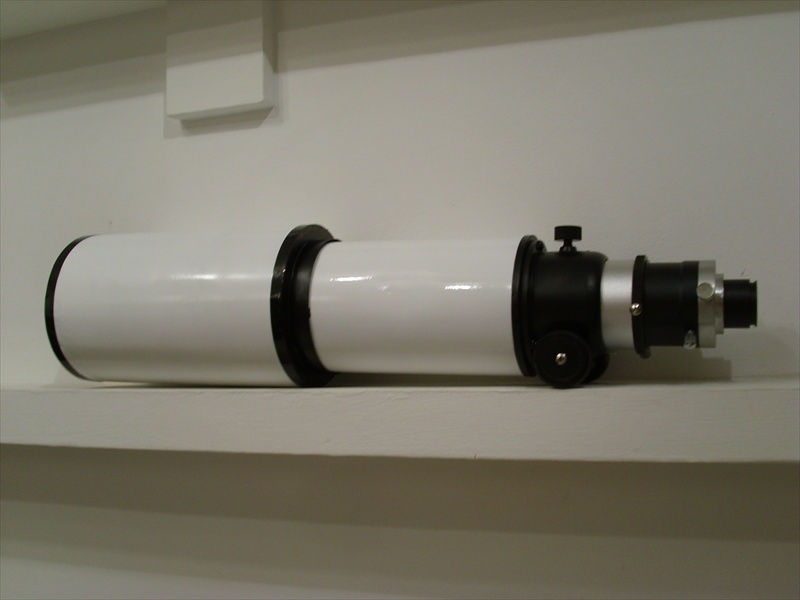

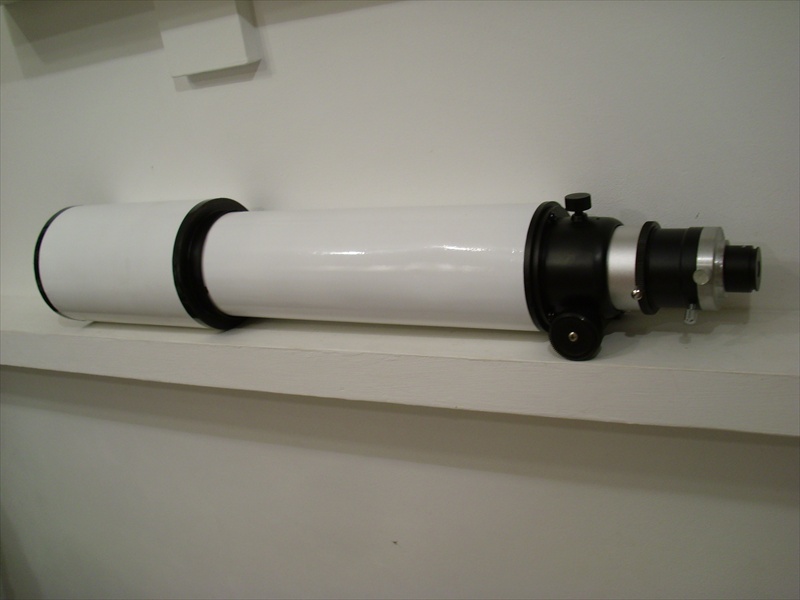

Iata inca trei poze ale lunetei.Sper sa termin cat mai repede inelele de prindere.

[danto1313]

As fi recunoscator pentru cateva sfaturi privind colimarea refractoarelor, de la "batranii" forumului,pentru a ma verifica daca am procedat corect.Multumesc!

[danto1313]

Nimeni?

[Erwin]

Eu n-am colimat nimic, din strung au ieşit piesele bune, am insistat să mi le facă la o singură prindere ca să nu apară abateri axiale sau radiale. La un moment dat, după câteva trambalări cu maşina, şuruburile de colimare le-am găsit slăbite, ba chiar şi celula cu obiectivul şi-a făcut joc pe tub deşi la primul montaj bucşa a intrat strânsă, dar pe cer n-am observat nicio problemă cu refractorul. Toleranţa nu e atât de critică ca în cazul reflectoarelor. O abatere de 4-5 zecimi nu se observă la vizual.

[Stanescu Octavian]

Incearca sa faci test pe stea , iei Vega si bagi ocular sa ai marire 200x . privesti Vega focalizezi apoi usor defocalizezi sa vezi ceva inele , daca-s perfect rotunde e bine daca e oval sunt probleme ce ar fi de la colimare sau lentile proaste sau gresit lipite.

[danto1313]

Am intrebat despre colimare pentru ca eu am celula colimabila si am si reglaje la focuser.Cand a fost totul montat si m-am uitat la stele, toate prezentau coma si aberatii cromatice asa ca am procedat la colimare in felul urmator:am pus peste obiectiv o hartie cu acelasi diametrul ca al obiectivului si cu o gaura de 2 mm in centru,am pus laserul in focuser si am reglat pana am adus raza in centrul obiectivului.Imaginea s-a imbunatatit semnificativ dar cred ca se poate si mai bine.Reglaje pe stea abia dupa ce rezolv cu inelele de prindere si montura.

[zoth]

Nu prea sunt pe forumul asta multi lunetisti asa ca nu-ti face iluzii ...
Colimarea completa a unei lunete presupune doi pasi:
- verificarea colimarii focuserului
- verificarea colimarii obiectivului
Ce ai facut tu tine numai de primul pas deci nu este o procedura completa.
De stiut e faptul ca din trusa lunetistului nu trebuie sa lipsesca un Chesire bun cu reticul, laserul fiind doar optional.

[danto1313]

Zoth,pe tine te asteptam ! Scuzele de rigoaree fata de ceilalti!
Poti detalia?Prefer sa aflu de la cineva care stie ce e de facut decat sa fac dupa cum imi vin mie idei.Multumesc!

[zoth]

OK, am sa spun cum fac eu operatiunile astea in speranta ca informatiile ce urmeaza iti vor fi de ajutor.
Pentru primul pas se introduce dispozitivul Chesire in portocularul focuserului si se urmareste ca reticulul sa fie bine centrat pe deschiderea obiectivului.
Foarte important dar de multe ori omis este ca mai departe sa se verifice aceasta centrare pe toata cursa activa a focuserului.
Daca centrajul reticulului nu este bun sau nu se pastreaza pe toata cursa se recurge la masurile de aliniere functie de modelul fiecarui focuser in parte.
Daca focuserul are baza colimabila se intervine asupra suruburilor de centrare, daca focuserul este Crayford se recurge la adaugarea/scoaterea de spacere dintre potcoava cu rulmenti si corpul exterior pe care e prinsa aceasta iar daca focuserul este un R&P se actioneaza asupra stifturilor de centrare.
In cazul in care masurile astea nu pot anula total descentrajul se mai poate recurge la metoda "G" care consta in introducerea de spacere la imbinarea dintre focuser si tubul lunetei.
Ultima nu este o metoda foarte eleganta in schimb este foarte simpla si de multe ori salvatoare mai ales atunci cand focuserele cu care sunt echipate lunetele permit un grad foarte mic de reglaj si aliniere.

Tot primul pas se mai poate rezolva si altfel:
In locul dispozitivului Chesire se introduce in portocular un laser iar pe rama obiectivului se pune o hartie de calc pe care s-a trasat cu un marker subtire un cerc cu diametrul obiectivului si un punct central.
Se porneste laserul si se verifica coincidenta dintre spotul lui si punctul central de pe hartia de calc.
La fel verificarea se face pentru toata cursa activa a focuserului.
Daca laserul nu este la randul lui bine colimat se roteste in portocular astfel incat spotul lui sa descrie un cerc pe hartia de calc.
Acest cerc trebuie sa fie concentric cu punctul central aflat pe hartie.
Poate parea o procedura mai greoaie dar prin putin exercitiu devine rutina.

[zoth]

Odata rezolvat primul pas putem trece la etapa urmatoare, verificarea alinierii obiectivului.
Pentru aceasta etapa se acopera obiectivul cu capacul de protectie iar in portocular se introduce dispozitivul Chesire (cu sau fara reticul).
Este bine ca sa ne ajutam in acest pas de o lanterna sau veioza care sa pompeze cat mai multa lumina pe oglinda dispozitivului Chesire.
Uitandu-ne prin gaura de vizare putem vedea acum reflexiile de pe suprafetele lentilelor.
Acestea seamana cu niste "gogosi" rotunde iar starea de colimare presupune supapunerea si concentricitatea lor.
Daca pe imaginea vizata "gogosile" apar decalate sau partial suprapuse se actioneaza suruburile de centrare de pe celula obiectivului pana la suprapunerea totala.
Daca avem si reticul la dispozitivul Chesire, centrul lui trebuie sa corespunda acum cu centrul "gogosilor".
Pentru verificare suplimentara baleiem acum toata cursa focuserului si urmarim ca in niciun punct sa nu apara decalaje intre reflexii.
Daca primul pas a fost facut corect nu trebuie sa mai apara probleme.
In aceasta situatie luneta se poate considera perfect colimata si nu mai trebuie facuta aliniere pe stea.
Testul stelar se poate face doar pentru confirmarea alinierii si pentru evaluarea aberatiei de sfericitate sau a altor defecte potentiale ale obiectivului.

Este bine ca dupa parcurgerea celor doi pasi de colimare sa se verifice la final ansamblul luneta+diagonala.
Montand dispozitivul Chesire la iesirea diagonalei verificam inca odata suprapunerea reflexiilor de pe lentilele obiectivului.
Daca detectam aparitia unui decalaj intre ele atunci va trebui sa colimam si diagonala.
Din experienta pe care o am pot sa spun ca majoritatea diagonalelor vin mai mult sau mai putin decolimate din start.
Din toate diagonalele care mi-au trecut prin mana doar prismele de la Baader si o oglinda de la Orion au fost bine colimate din start, in rest varza totala.
La fel, la capitolul lunete, din tot ce mi-a trecut prin mana doar una singura a fost perfect colimata din start.

Mult spor!
