[Mihai F. Dinu]

Salut Hoo Germany. Ziceai la sfarsitul acestui topic ca te vei apuca sa faci niste planuri pentru montura aceasta. Ai apucat sa faci ceva ? Unde lucrez am acces la strung, de fapt ma ajuta niste oameni, lucrez in industrie. M-ar interesasi pe mine niste planuri. Crezi ca m-ai putea ajuta?

Multumesc frumos, Mihai

[HoO_Germany]

Salut Mihai

inca nu am facut nici un plan la aceasta montura, inca nu am dat-o in serie. Totusi ma repet, ca pentru a construi o montura, nu este neaparat nevoie de a avea un plan, chiar macar daca ai acces la freza si la strung. Singurele masori care trebue fie tinute sant masorile passing cu tolerante, restul este free mind si se poate face cum se crede.

Robert

[Mihai F. Dinu]

Multumesc frumos HoO Germany, vad eu cum fac. Iti admir foarte mult munca, sunt cam invidios , tine-o tot asa.

Cu respect, Mihai

[HoO_Germany]

Cu placere Mihai.
Daca o sa incepi sa construesti montura, o sa vezi ca nu este asa de greu cum chiar arata Treaba este ca montura trebue sa iasa la sfarsit cu amanuntele necesare, dar cum si in ce marime le faci, este o alta treaba. Aici nu iti da nimeni nici o bariera, treaba este ca numai rulmentii si rotile dintate iti da masurile passing, altele lucruri le faci cum te gandesti. Asa iese tot mereu o montura individuala.

Robert

[Mihai F. Dinu]

Salut HoO Germany, deja am inceput sa proiectez montura, sunt ing. proiectant. Eu cam duc lipsa de alte lucruri si anume: Rotile dintate,melcii, cu motoarele ma descurc. Rotile dintate le-ai pus pe canal de pana presupun eu ( d mic al rotilor este de 40 ); apropo, din cate imi dau eu seama, dupa textura, materialul este Al., Gresesc? Din pacate eu nu inteleg deloc germana, nu inteleg ce este scris pe site, de unde se pot cumpara rotile. Eu lucrez in industria grea ( centrale electrice) nicidecum transmisii mecanice- asa ca nu prea am idee de unde as putea cumpara din Romania roti, poate stiu ceilalti sa-mi spuna. Oricum, buna treaba, continua.

cu respect, Mihai

[Mihai F. Dinu]

Problema este ca daca folosesc otel, o sa fie extrem de grea si aluminiul este scump
cu respect, Mihai

[HoO_Germany]

Ok, rotile dintate si melcii nu ar fii problema, in cazul concret este posibil sa-ti trimet eu acestse piese de aici.

Rotile dintate NU sant puse pe canal de pana, asta nu este voie. Singur din cauzul ca rotile trebue sa se invarte liber, ca sa ai si frana de culisa. Cu presaj care il poti defina fin, ai posibilitate a apasa cu o piulita pa roata dinatata, unde asa definezi presajul.
In cazul meu este d mic 40mm, asta este dat din cauza ca diametrul internal al rulmentilor este tot 40mm. Eu am facut construcita asa, ca sa intre diametrul roatei dintate in diametrul rulmentului foarte exact, dar nu press passing.
Aici o imagine unde poti vedea piesele amanunte
http://www.astromaniacs.de/public_html/yab...ekli-1.jpg
Cum se vede, tocul diametrului necesar al axei in locul unde sta rulmentul, este scurt (jumate latimea rulmentului). Asta am facut asa, ca sa poate intra in rest, diamterul 40mm al roatei dintate, care in poza nu se vede pentru ca este in spate. Cu piulita aia care o vezi in poza, fac presajul franei de culisa. Saibele alea sant ca sa pot mari presajul pe roata dintata, cu ele am posibil a apasa foarte tare si sa am totusi o frana.
Sub acelas aspect am construit si axa alalalta.

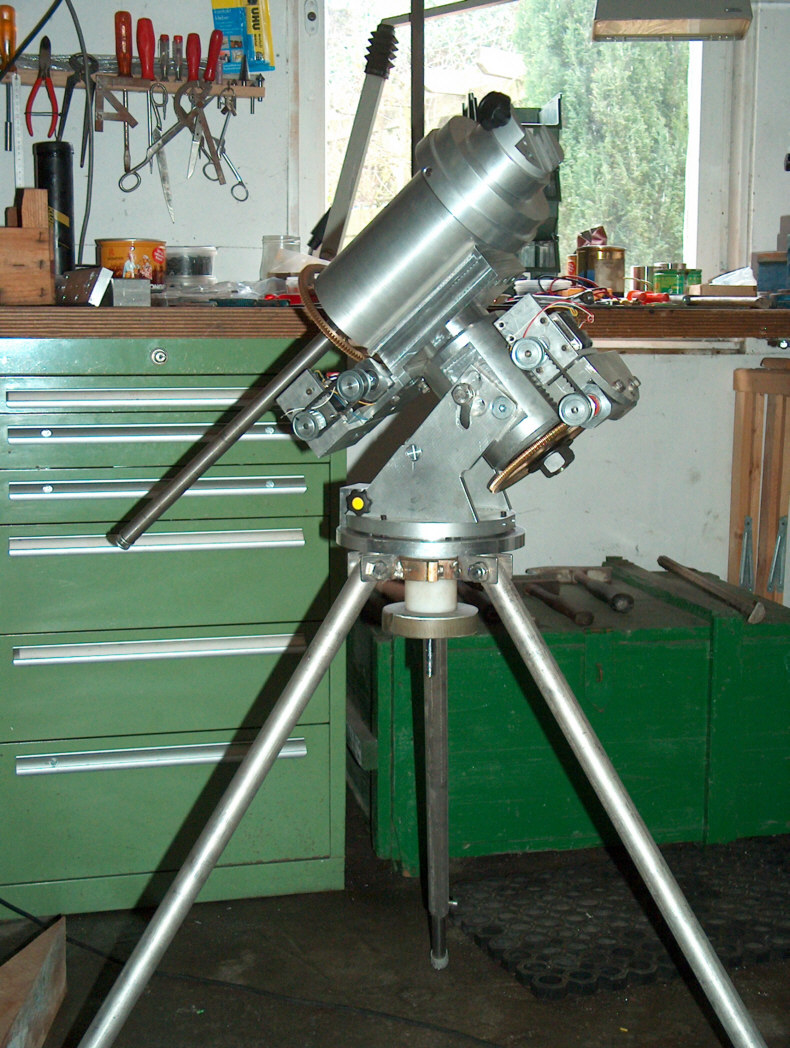

Daca incepi sa faci un plan, gandeste-te sa lasi axa RA lunga destul, ca sa ai mai mult loc la construcia Polbock. Si la axa DEC sa o lasi tot lunga destul. Eu le-am construit putin cam scurte, si am trebuit sa prelungesc axa DEC cu niste piese (cum vezi in poza asta http://www.astronomy.ro/forum/files/m3_fertigstativ_ganz_112.jpg )


Materialul este Al, corect. Numai materialul axelor este nirosta.

Material Al, tot nu ar fii problema sa primesti. Eu am aici posibilitate a primii materialul relativ ieftin. Scriu relativ, pentru ca nu stiu cat ar costa de ex. o bucata de Al in diametrul 110 x 400 mm in Ro.

[Mihai F. Dinu]

Multumesc frumos, in cazul acesta, imi poti spune cat ma costa cele doua roti dintate si melcii, cu totul ( transport, colet) ?. In desenul initial eu ii pusesem si canal de pana, dar cred ca il elimin. Asa mai elimin din prelucrari.
Rugamintea mea este pentru ceilalti sa imi spuna de unde au reusit sa faca rost de material pentru prelucrat, aluminiu sau altceva. Eu deja ma documentez in legatura cu acest lucru. Cum o sa termin schitele o se le si public aici.
cu respect, Mihai

[Mihai F. Dinu]

Salut HoO Germany, daca zici ca ai facut umarul pentru cel de-al doilea rulment cam jumatate din inelul interior al lagarului de rostogolire si umarul este pe arborele interior, inseamna ca cel de-al doilea rulment ( de langa partea pe care vine montat tubul telescopului) are d= mai mare decat cel de-al doilea, ori ai facut demontabil arborele sa poti pune rulmentul de langa suport.

cu respect, Mihai

[HoO_Germany]

[Mihai F. Dinu]

Multumesc frumos CS Robert. E prea mult pentru mine. O sa folosesc transmisie cu curea si roti de curea si vad eu ce reductoare folosesc, facute sau gasite pe undeva. Cu privire la piesele din Al, cred ca o sa reduc dimensiunile si o sa folosesc Otel, este mai ieftin si se gaseste peste tot. Deja am cumparat rulmentii. O sa fie un proiect grozav, o sa am documentatie pentru orice, ca un proict de licenta, compet. Dupa ce il temin o sa il public. La partea de optica o sa apelez la Catalin Padurariu.
cu respect, Mihai

[HoO_Germany]

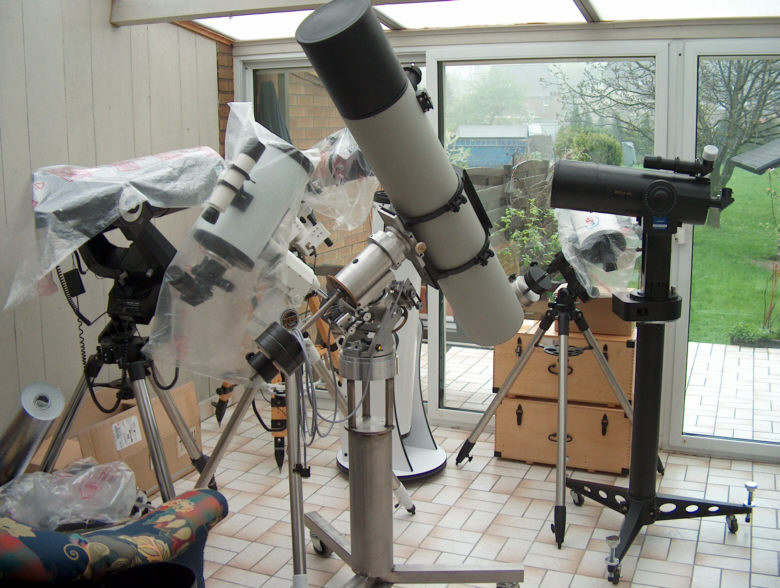

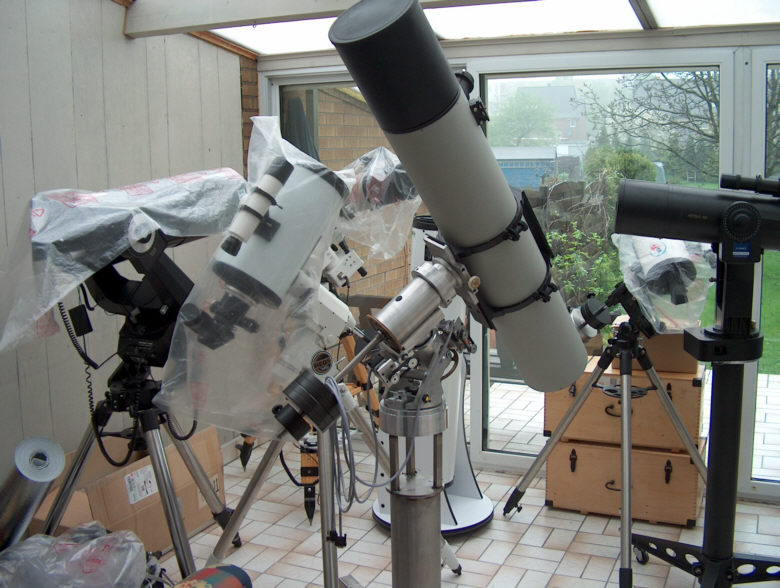

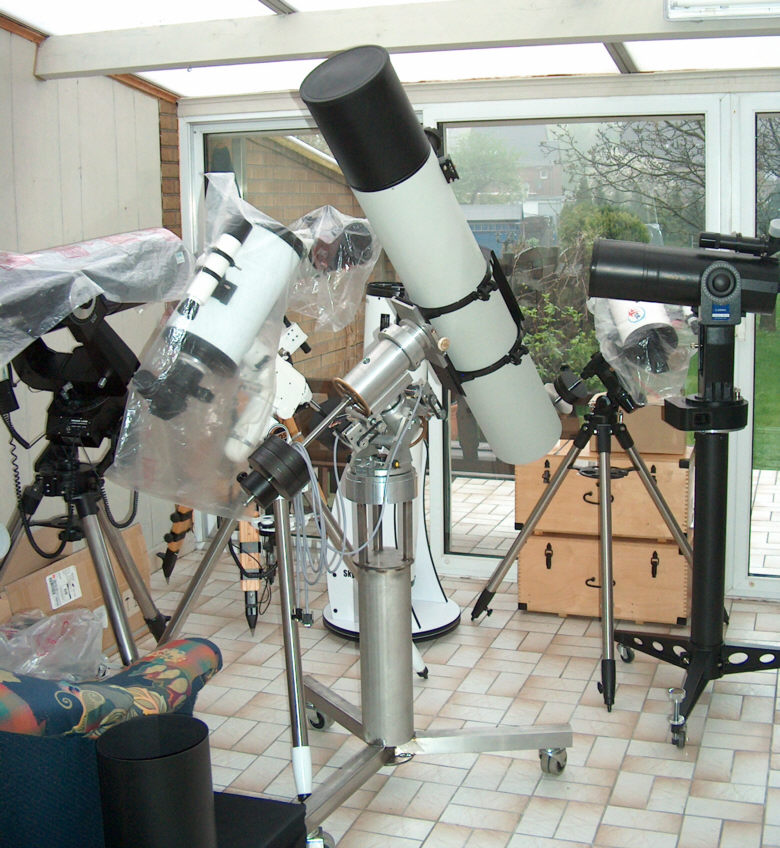

Nu m-a lasat in liniste si am construit un stalp pentru montura mea nouo. Stalpul l-am facut din nirosta. Inaltimea este 880 mm, l-am pus pe 3 role ca sa pot sa-l misc de pa un loc pe altul mai usor.
Diametrul tevii este 140mm
Aici primele poze.

[Doru Dragan]

Frumos. Pare destul de solid. Dar ce colectie impresionanta de instrumente

[HoO_Germany]

Mersi ca iti place .
Construcita este stabila si totusi transportabila. Ma gandeam sa iau montura si sa o pun pe stalpul monturii din gradina, incatre timp, aceea o vroiam sa o prelucrez nou si sa-i dau si ele un GOTO si o alta axa DEC.
Dar acum cu stalpul asta mobil, o sa las montura pe el si o am transportabila.

Restul de instrumente sant cele pe care le am aici in Showroom pentru clienti. Trebue sa le arat ceva, diferente instrumente.
In poza pe stalpul ala negru, este de. ex. un instrument LOMO Astele 150, un Mak-Cassegrain. Acest instrument l-am facut gata pentru un client.

[SDM]

Robert
Apreciez ceea ce realizezi.
Am văzut montura ta şi m-am decis să construiesc şi eu o montura, dar din oţel. De ce am ales oţelul, motivele sunt lesne de înţeles.
Te rog să-mi spui dacă se recomandă un anumit raport între coroană şi melc.
Ce raport ai folosit tu ?
Mulţumesc
SDM
