david_eco
Membru
Data inscrierii: 06 Mar 2010
Mesaje: 691
Motto: This most beautiful system of the sun, planets and comets, could only proceed from the counsel and dominion of an intelligent and powerful Being. Isaac Newton
Localitate: Deva (Hartagani)
|
 Trimis: 02 Mai 2016 12:25 Download mesaj |
| Titlul subiectului: |
 |
|
|
| alderamin59 a scris: | | Așa gândesc alții subiectul ! |
Boah  arata superb. Din pacate noi suntem mai limitati de buget dar mergem mai departe cu ce avem.
Multumim pentru suport!
_________________
Was the eye contrived without skill in Opticks?...and these things being rightly dispatch’d, does it not appear from phænomena that there is a Being incorporeal, living, intelligent...?”
― Isaac Newton, Opticks |
|
| Sus |
|
 |
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 05 Mai 2016 02:06 Download mesaj |
| Titlul subiectului: |
| |
|
|
Interesanta ideea cu reductorul planetar, dar este foarte scump din ce vad pe internet... De asta ce zici? http://www.orientalmotor.com/products/acce...s-rbk.html Am vazut ca este folosit la CNC-uri homemade.
Conform ultimelor modificari voi folosi curea lata si ax din otel/inox/ce o fi, sa nu rugineasca. Cu diametrul de 6-8mm care imi va da o reductie de 200-150, pe ascensie. Problema este la azimuth, unde am raza de 56 cm si reductie de 93.3-70. Aici trebuie sa am aproape aceasi reductie, deci imultita reductia cu 2 sau cu 4 daca pinionul de pe motor are 10mm.
Ar veni asa pinion motor 10mm pe pinion 40mm reductie motor la 4. Apoi pinionul al doilea [cel de 40mm] punde in miscare printr-un ax de 10mm roata de pe azimuth, rezultand reductie 224... Sau direct axul motorului de 6mm [parca?] cu reductie de 2.2..... deci 2.2 [22mm] / 0.6 = 3.6. 3.6 * 56 = 201.

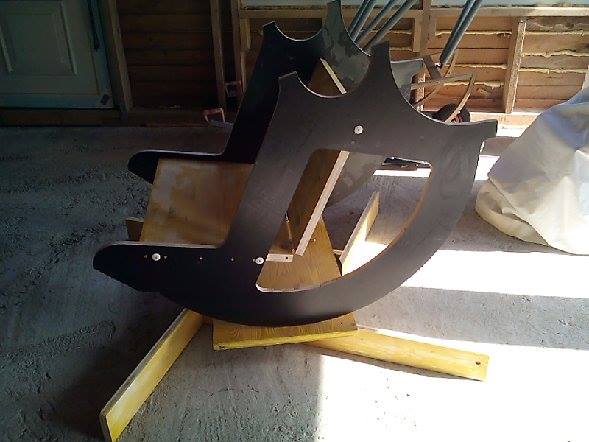

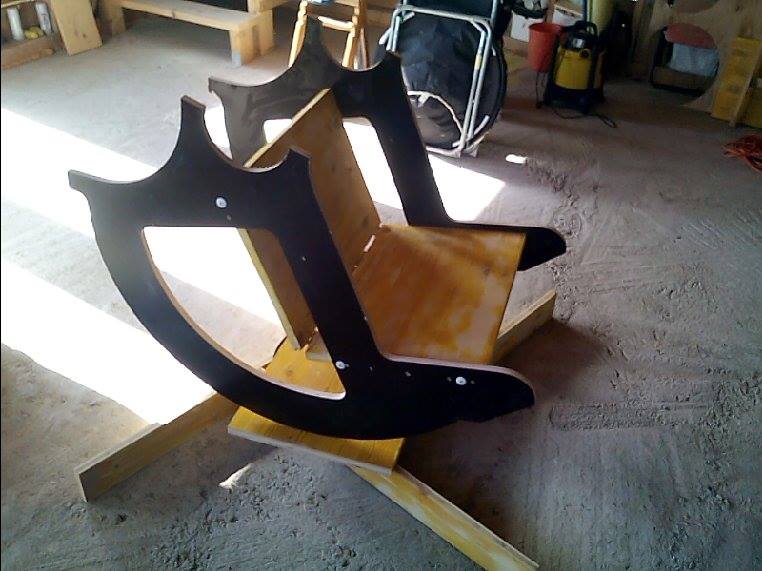

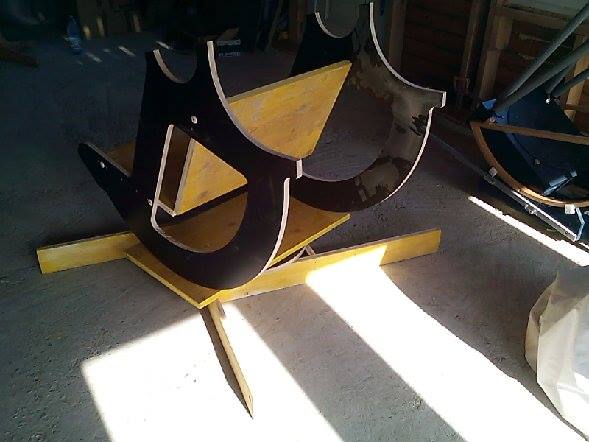

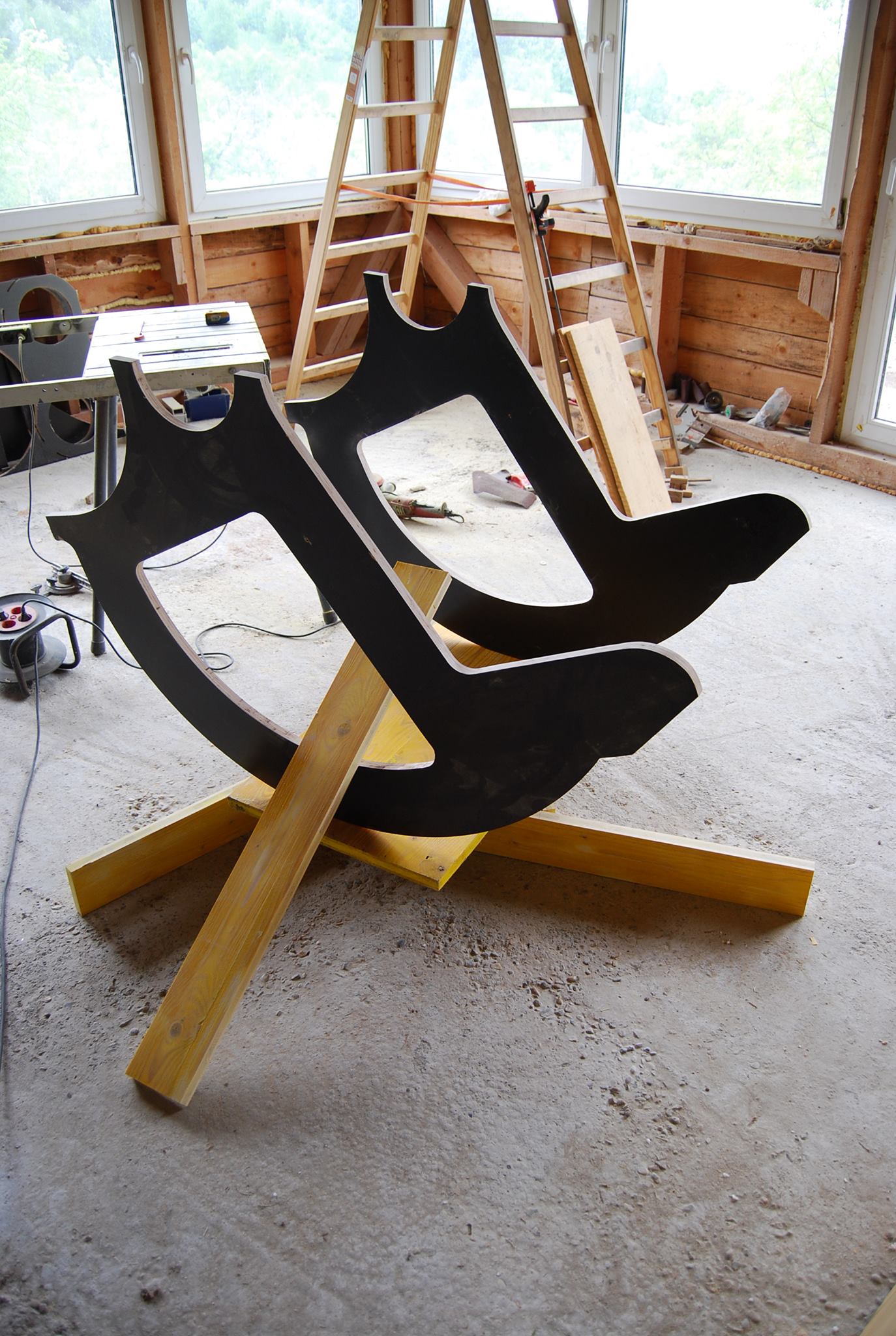

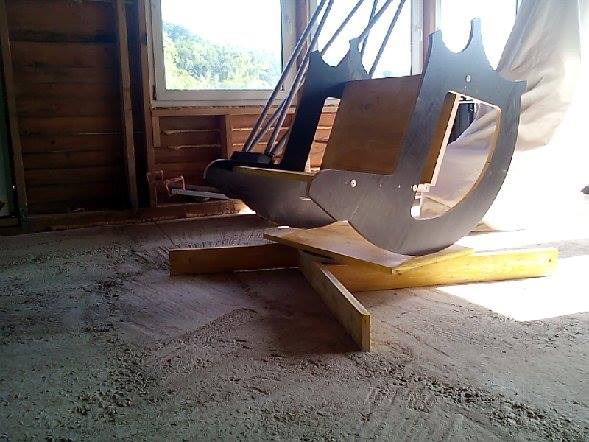

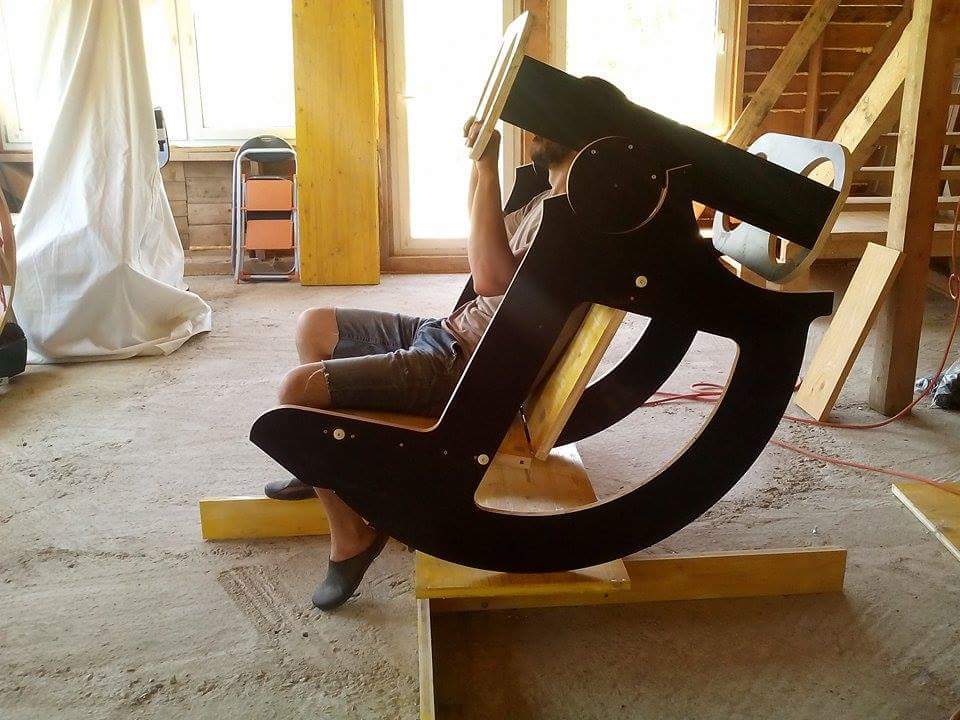

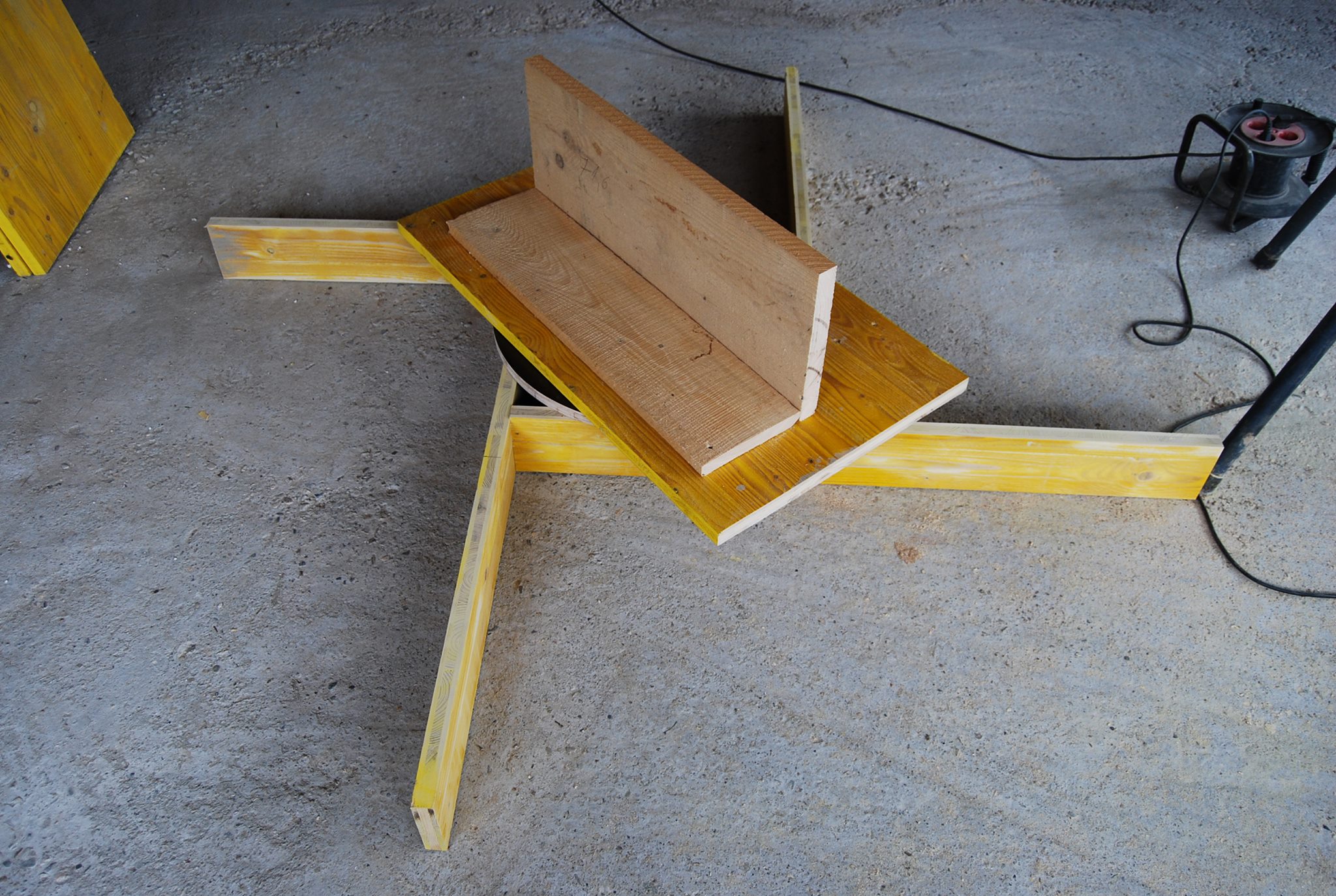

In alta ordine de ideei, s-a mai facut una-alta la scaunel, sa vorbeste pozele, eu sunt un pic laguit.
| Descriere: |
|
| Marime fisier: |
342.34 kb |
| Vizualizat: |
de 5672 ori |
|
| Descriere: |
|
| Marime fisier: |
420.65 kb |
| Vizualizat: |
de 5672 ori |
|
| Descriere: |
|
| Marime fisier: |
393.23 kb |
| Vizualizat: |
de 5672 ori |
|
| Descriere: |
|
| Marime fisier: |
523.13 kb |
| Vizualizat: |
de 5672 ori |
|
| Descriere: |
|
| Marime fisier: |
590.5 kb |
| Vizualizat: |
de 5672 ori |
|
| Descriere: |
|
| Marime fisier: |
561.42 kb |
| Vizualizat: |
de 5672 ori |
|
|
|
| Sus |
|
|
Erwin
Moderator
Data inscrierii: 02 Aug 2008
Mesaje: 9759
Motto: panta rhei
Localitate: Bucuresti
|
| Trimis: 05 Mai 2016 08:33 Download mesaj |
| Titlul subiectului: |
| |
|
|
Reducția cu curele dințate are o oarecare elasticitate, nu sunt necesare tampoane. Trebuie calculat cuplul și eventual puse 2 motoare cu 2 angrenaje în paralel dacă unul nu duce.
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
| Sus |
|
|
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 05 Mai 2016 23:32 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Vroiam sa pun curea fara dinti. Angrenarea fiind ca la astrotrackul lui @StarChild, prin frictiune...
|
|
| Sus |
|
|
Erwin
Moderator
Data inscrierii: 02 Aug 2008
Mesaje: 9759
Motto: panta rhei
Localitate: Bucuresti
|
| Trimis: 06 Mai 2016 12:24 Download mesaj |
| Titlul subiectului: |
| |
|
|
Cuplul necesar ca să învingă momentul de inerție și forțele de frecare în cazul tău sunt incomparabil mai mari decât la astrotrac, cred că e mai bine cu curele dințate, nu soliciți prea tare lagărele motorului nici celelalte.
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
| Sus |
|
|
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 08 Iun 2016 00:05 Download mesaj |
| Titlul subiectului: |
| |
|
|
S-a mai lucrat la scaunel, dar nu am avut timp sa postez...

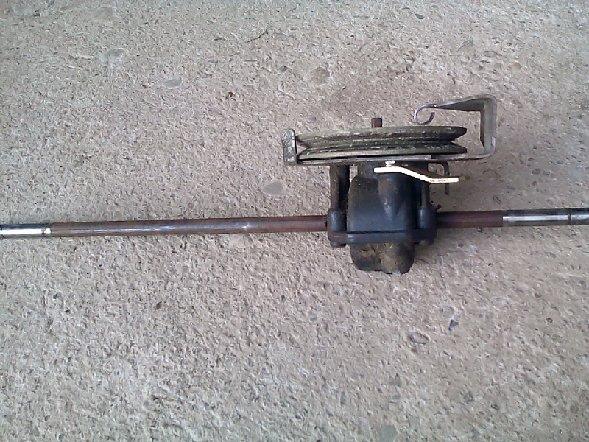

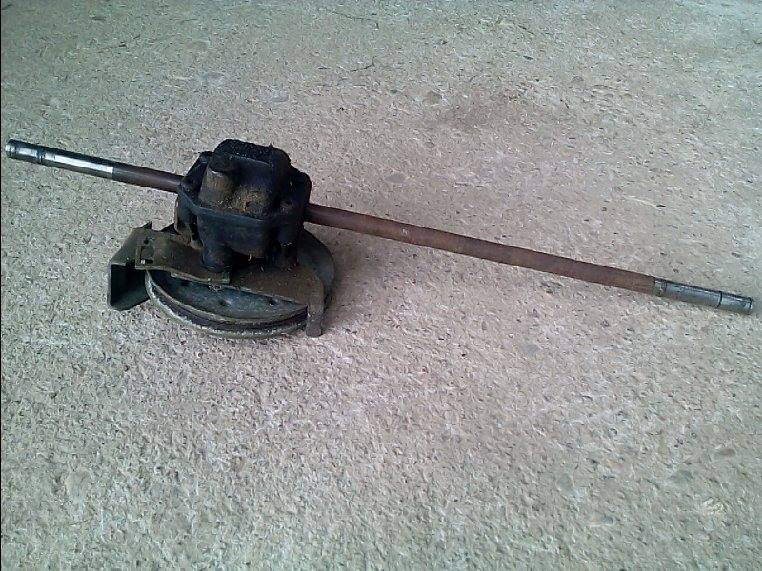

A gasit David un reductor de la mecanismul de tractiune al unei motocoase. Rductia este de 4:1, intentionam sa il punem pentru miscarea pe azimuth actionat de o curea trapezoidala.
| Descriere: |
|
| Marime fisier: |
44.16 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
59.12 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
48.58 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
34.77 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
37.23 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
58.78 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
72.82 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
59.13 kb |
| Vizualizat: |
de 5459 ori |
|
| Descriere: |
|
| Marime fisier: |
103.68 kb |
| Vizualizat: |
de 5459 ori |
|
|
|
| Sus |
|
|
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 12 Iul 2016 15:21 Download mesaj |
| Titlul subiectului: |
| |
|
|

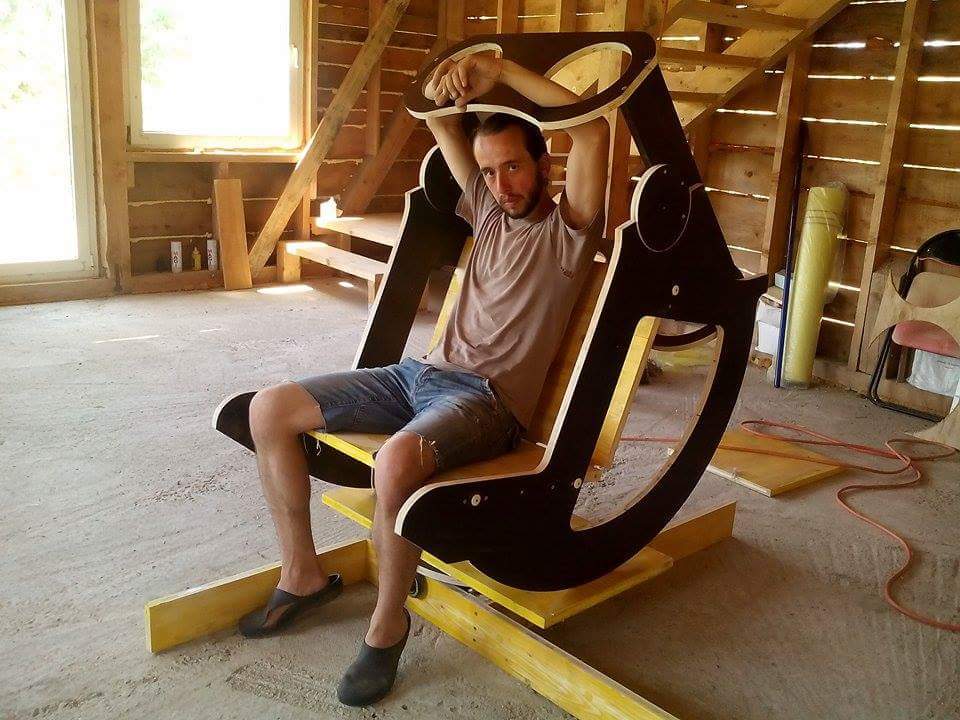

Suportul pentru telescoape!
| Descriere: |
|
| Marime fisier: |
99.44 kb |
| Vizualizat: |
de 5324 ori |
|
| Descriere: |
|
| Marime fisier: |
94.12 kb |
| Vizualizat: |
de 5324 ori |
|
|
|
| Sus |
|
|
dragos.n
Membru
Data inscrierii: 20 Dec 2007
Mesaje: 6930
Motto: Iisus a spus: Aveti ochi sa vedeti dar sunteti orbi, aveti urechi sa auziti dar sunteti surzi
Localitate: Bucuresti
|
| Trimis: 12 Iul 2016 15:26 Download mesaj |
| Titlul subiectului: |
| |
|
|
Incepe sa se profileze ceva frumos. Spor in continuare.
_________________
Dragos N |
|
| Sus |
|
|
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 12 Iul 2016 15:46 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Mulțumim!
|
|
| Sus |
|
|
Dbird
Moderator
Data inscrierii: 06 Noi 2012
Mesaje: 1566
Localitate: Bucuresti
|
| Trimis: 13 Iul 2016 18:25 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Absolut superb! Mult spor in continuare in frumosul quest!
|
|
| Sus |
|
|
CUBIX
Membru
Data inscrierii: 08 Mai 2013
Mesaje: 326
Localitate: Pe tronul lui Zeus
|
| Trimis: 13 Iul 2016 22:46 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Mulțumim!
|
|
| Sus |
|
|
david_eco
Membru
Data inscrierii: 06 Mar 2010
Mesaje: 691
Motto: This most beautiful system of the sun, planets and comets, could only proceed from the counsel and dominion of an intelligent and powerful Being. Isaac Newton
Localitate: Deva (Hartagani)
|
| Trimis: 14 Iul 2016 00:57 Download mesaj |
| Titlul subiectului: |
| |
|
|
Multumim pentru urari! Proiectul poate ar fi fost mai avansat daca timpul nu ar fi un inamic.
David
_________________
Was the eye contrived without skill in Opticks?...and these things being rightly dispatch’d, does it not appear from phænomena that there is a Being incorporeal, living, intelligent...?”
― Isaac Newton, Opticks |
|
| Sus |
|
|
Mircea Pteancu
Moderator
Data inscrierii: 12 Feb 2008
Mesaje: 9623
Motto: ''OBSERVO ERGO SUM''
Localitate: Arad
|
|
| Sus |
|
|
david_eco
Membru
Data inscrierii: 06 Mar 2010
Mesaje: 691
Motto: This most beautiful system of the sun, planets and comets, could only proceed from the counsel and dominion of an intelligent and powerful Being. Isaac Newton
Localitate: Deva (Hartagani)
|
| Trimis: 14 Iul 2016 20:01 Download mesaj |
| Titlul subiectului: |
| |
|
|
Multumim domn Mircea!
Pai vor fi de 8 inchi, fie f6 fie f5, depinde ce va gasi stapanul scaunului.
David
_________________
Was the eye contrived without skill in Opticks?...and these things being rightly dispatch’d, does it not appear from phænomena that there is a Being incorporeal, living, intelligent...?”
― Isaac Newton, Opticks |
|
