[V. Istvan]

Intr-adevar, este mai subtire. Deocamdata, incercat asa, nemontat pe tubul optic, se comporta foarte bine. Si frecarea pare suficient de mare: estimez cativa N necesari pentru a misca tubul apasand pe el. Axul este acoperit cu plastic termocontractant, se vede rosu. Asigura o aderenta buna.
Am socotit intentionat o anumita elasticitate a suportului ax, caci pozitia tubului portocular va fi oricum impusa de cele patru role, care sunt rigid fixate.
Este buna ideea cu cremaliera, intra in calcul pentru o posibila urmatoare varianta.

[Erwin]

Compresia prin elasticitatea suportului nu mi se pare o idee prea bună. Suportul trebuie să fie foarte rigid iar presiunea să se poată regla cu un șurub care apasă axul printr-o plăcuță de teflon sau textolit. De asemenea, tubul termocontractil nu este bun, chiar dacă mărește frecarea el se va uza și va crea probleme în timp. Axul bine presat pe tubul port-ocular va asigura frecare suficientă dacă rolele pe partea opusă permit o alunecare ușoară la aceeași presiune. Din acest motiv se folosesc rulmenți la Crayford. La cel cu cremalieră nu se folosesc nici role ci benzi de teflon, acolo nu intervine alunecare între ax și tubul port-ocular. Mai este nevoie de un alt șurub care blochează tubul port-ocular în poziție, așezat în partea opusă a axlului.

Cu toate astea mi se pare că ați realizat ceva inedit prin refolosirea pieselor respective, dovadă că sunteți un ATM-ist de viitor.

[tamasflex]

Buna domnilor.

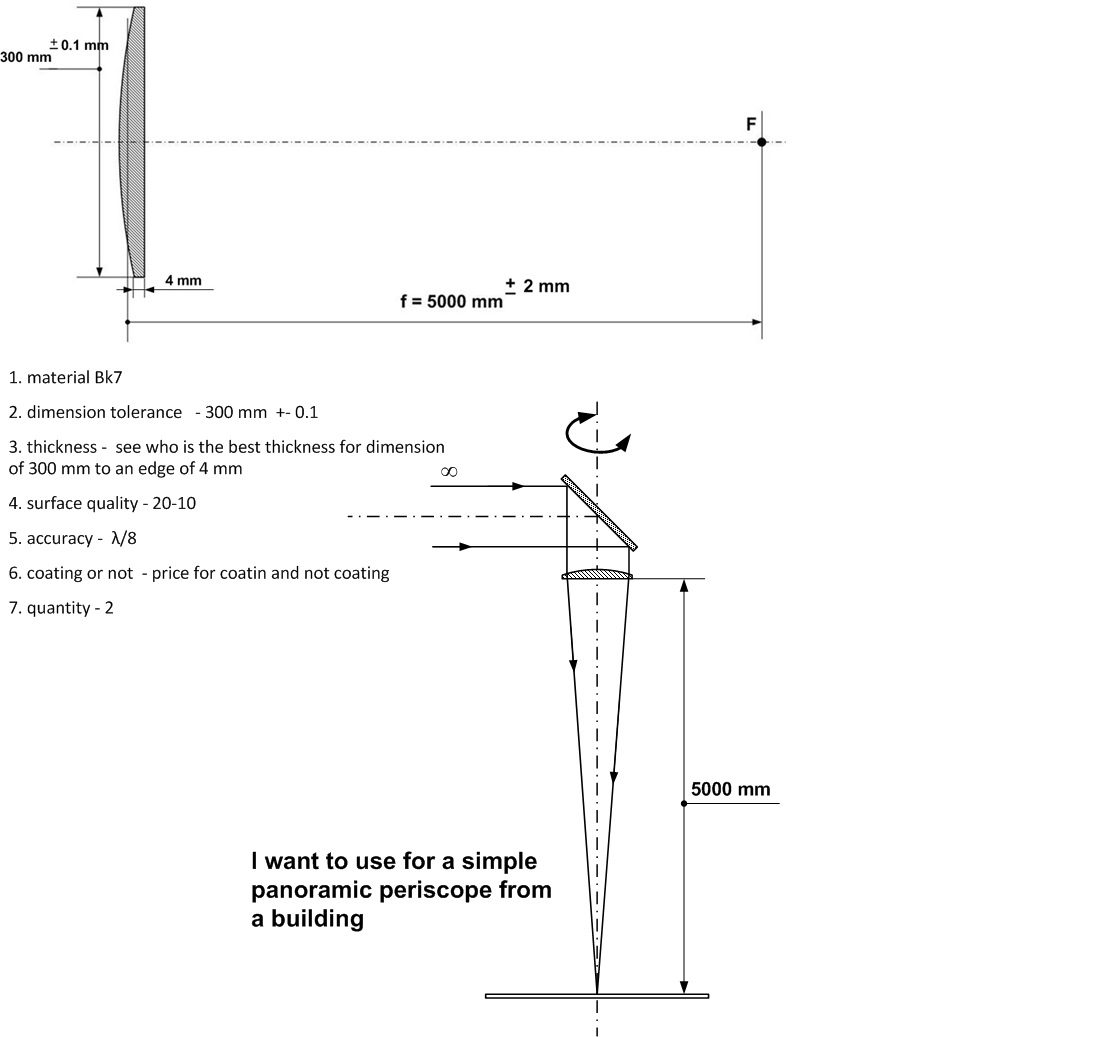

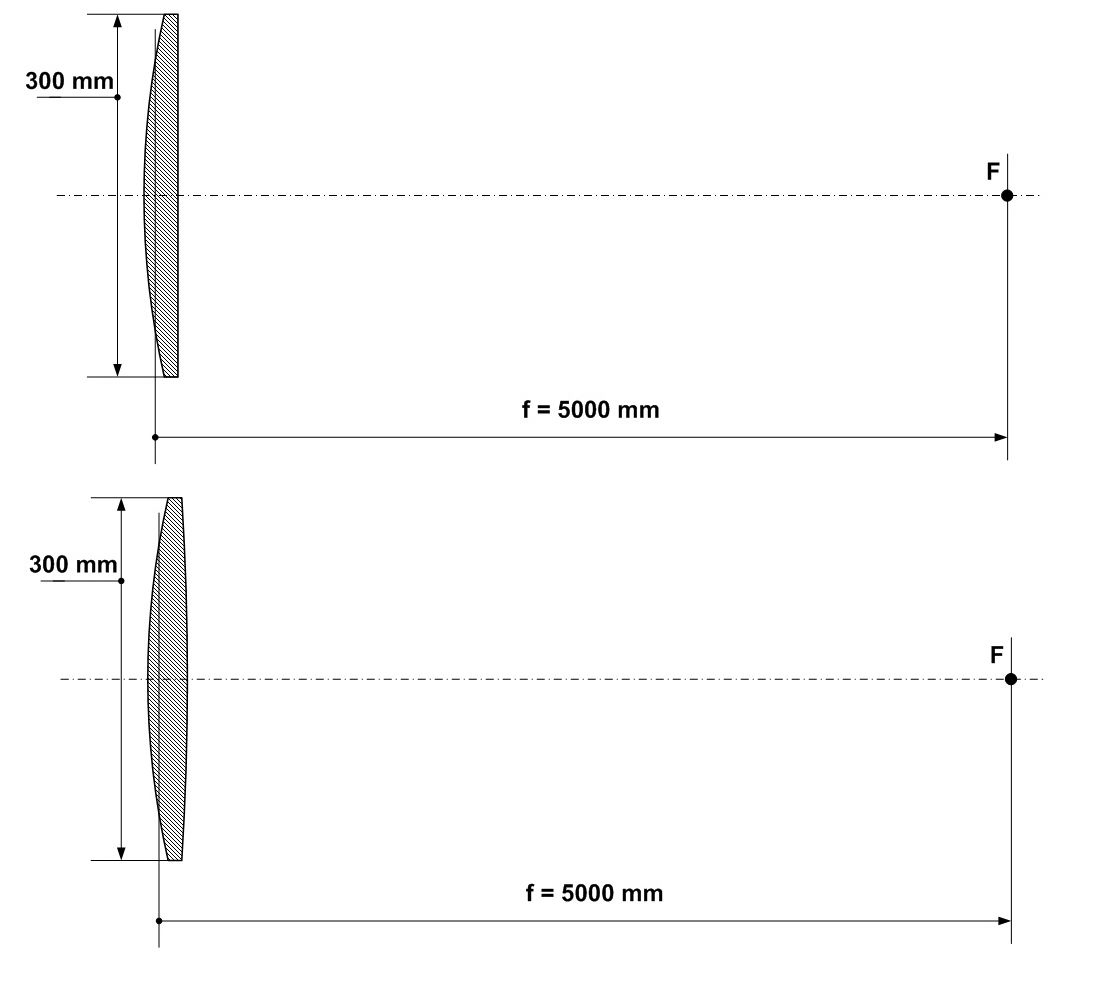

Am nevoie de o lentila plan convex sau bi-convex - R1/R2=~1/6 la f = 5000 mm / 1/16 .
Cine poate executa la noi?

[Stanescu Octavian]

30cm diam lentila ? la noi nu face nimeni adica eu pot sa fac dar sunt incarcat cu lucrari mai mult decat pot duce .

[tamasflex]

[tamasflex]

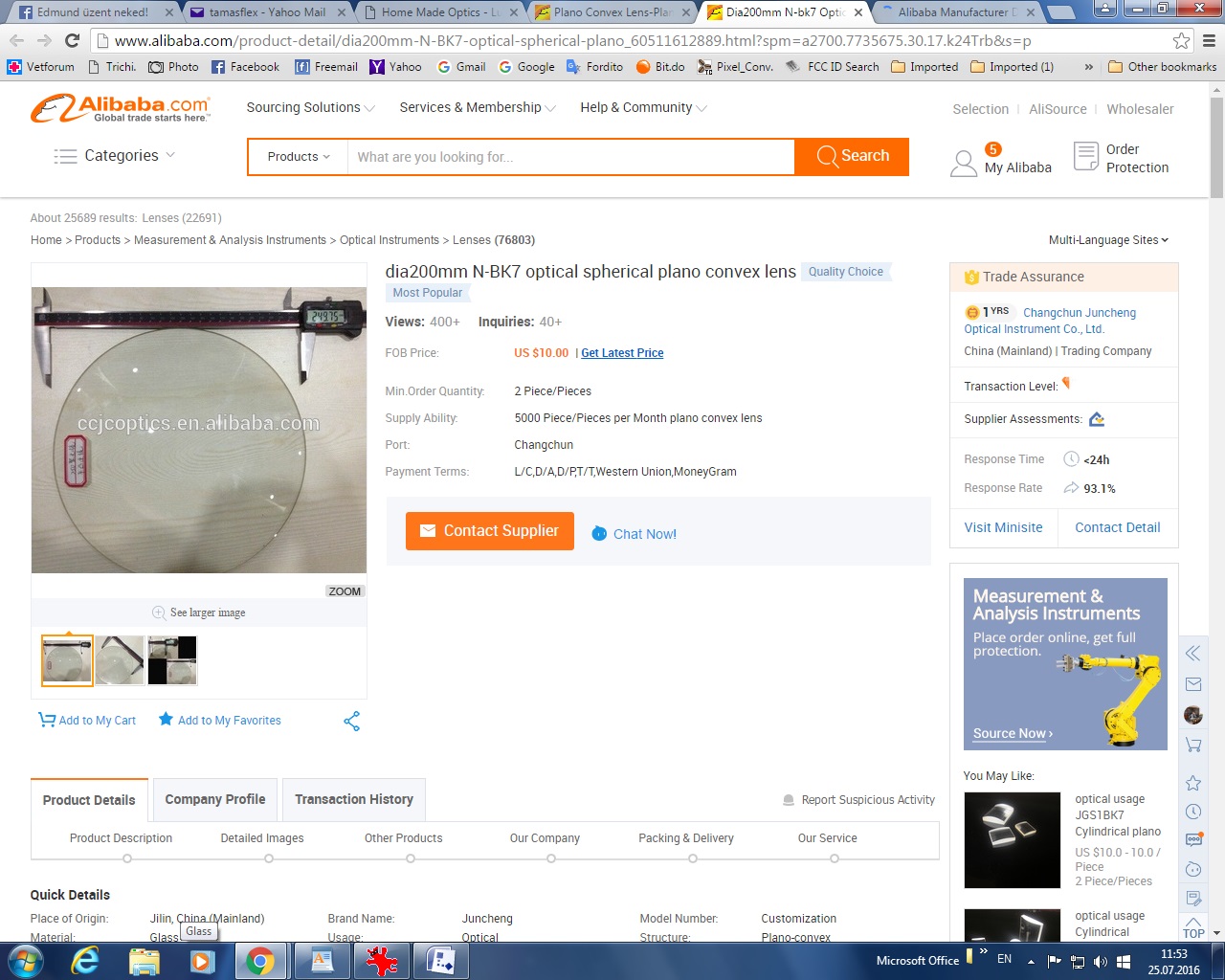

Intre timp am contactat o firma optica din china care fabrica lentile simple la diametre mare, astep raspuns.

[Stanescu Octavian]

da pai asta vroiam sa spun doar chinezii pot face ieftin dar daca doar 1bucata este comanda nu stiu ce firma se baga si poate ieftin chiar chinezi

[tamasflex]

[Stanescu Octavian]

Daca ar fi din sticla Bk7 de 10mm grosime plan ar fi o fata si 2575mm raza convexa cu vreo 4,4mm sageata

[mmarin]

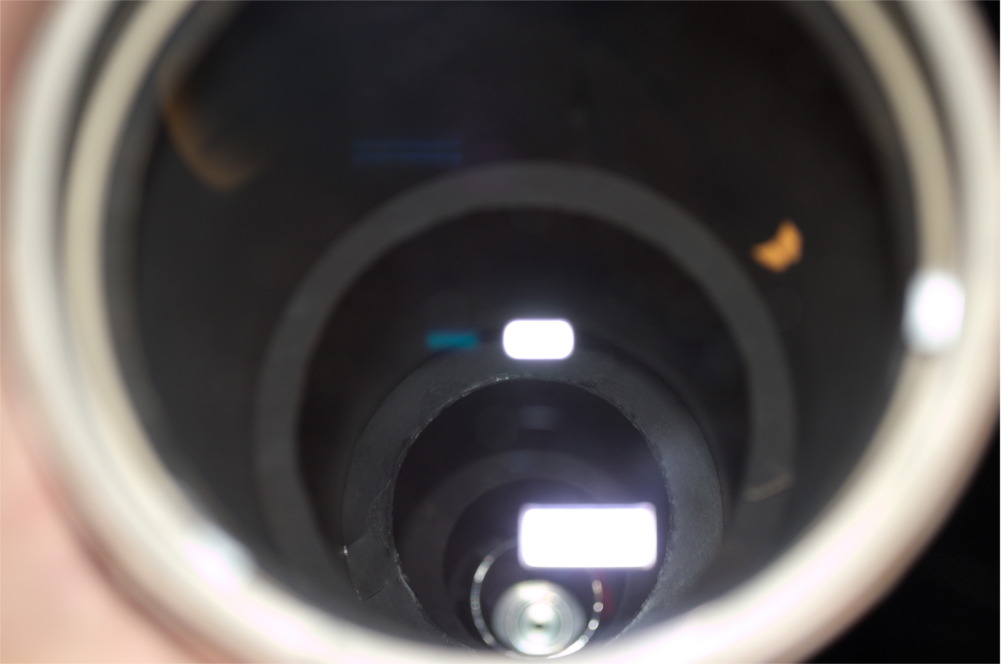

După mai bine de o lună de la achiziționarea obiectivului de 110mm f/10, timp în care m-am tot sucit și răzgândit cu privire la materiale și mod de construcție, am reușit să închei prima etapă a proiectului. În două zile am tăiat și fasonat tubul PVC de 125mm, diafragmele și distanțierele dintre ele, am încoțopenit celula într-un capăt și focuserul lunetei 120 f/5 în celălalt și i-am făcut prima probă. E... uau!
De la fereastră am luat la ochi Casiopeea și... nu-mi amintesc să fi văzut atâtea stele în M103 sau în C10. Nu mai zic de roiul dublu, și asta pe un cer portocaliu-lăptos.
Urmează să confecționez un capac pentru obiectiv, un parasolar și o pereche de inele pe măsură, să le vopsesc și să scot jucăria la câmp.

[bogdanbacila]

Arata foarte bine.

Si eu sunt in acelasi stadiu cu un 150mm f/10...

Spor si cer senin

[valy]

Frumos! Succes in continuare.

150 f10 o sa iasa un mic monstru .

[tamasflex]

[tamasflex]

La cerere .

Documentatie microscop IOR MC-7

[tamasflex]

Cautarile mele a pornit de aica :
https://www.olx.ro/oferta/binoclu-100-de-a...6708u.html

Este vorbe de un binoclu militar din primul razboi mondial echipat cu telemetru si proiectat de catre romanul Lt.- Colonel Jonescu.
Intre timp am cautat si am gasit :

http://www.fernglasmuseum.at/museum/goerz_..._8mal.html

Am vorbit cu domnul de pe pagina dar nu stie nimic in afara ca inventia apartine romanului si a fost fabricat de catre firma Goerz.
Am gasit un PDF cu binocluri Goerz dar nu este mentionat :

http://www.binoculars-cinecollectors.com/C.P._Goerz_Optics.pdf

Culmea ca nu gasesc nici un fel de document referitor Lt.- Colonel Jonescu si inventia sa in romania.
Ceva idei tovarasi ?


Link Google -cautare Trieder Binocle :

https://www.google.ro/search?q=trieder+bin...mp;bih=653
