[zoth]

Da Laurentiu, situl Teleskop-express specifica despre acel ocular ca ar avea design Erfle.

Continuandu-ne drumul printre designurile optice ale ocularelor ajungem in anul 1929 cand Ludwig Bertele breveteaza ocularul ce-i poarta numele.
Din pacate folosit din ce in ce mai rar in ziua de azi.

[zoth]

Anul 1930 si un ocular de exceptie propus in doua variante de Christian von Hofe.
Designul are calitati ortoscopice si camp larg.
Din pacate nu stiu sa se mai foloseasca in ziua de azi.

[neox]

Nu-mi dau seama cam ce camp are versiunea von Hafe!?
Ma intreb de ce nu e utilizat in prezent?

[zoth]

Prima varianta ajunge la 60 grade
Inchipuie-ti un ortoscopic de 60 grade, ce poti sa-ti doresti mai mult??
(eventual un orto de 70 grade )
Banuiesc ca nu mai e folosit pentru ca e dificil de construit.
Tripletele lipite au in general un grad mai ridicat de dificultate in ce priveste constructia lor si exemplul cel mai concludent care imi vine acum este monocentricul.
TMB s-a incumetat sa construiasca acest ocular cu mana nemtilor, care nici ei nu mai sunt ce au fost odata.
Rezultatul a constat intr-o rata mare de esec si in final renuntarea TMB-ului de a mai construi acest ocular.

[zoth]

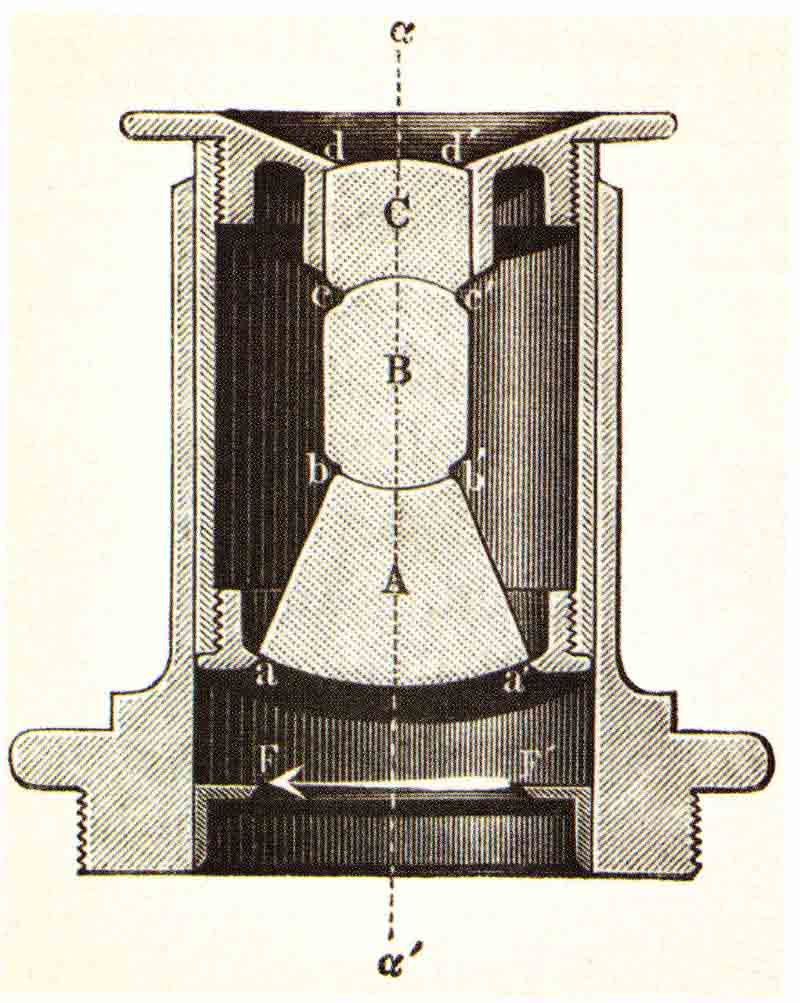

Si pentru ca am amintit de monocentric, mi-am adus aminte ca am in colectia mea, o sectiune cu parfum de istorie printr-un astfel de ocular.
Propus pe la 1880 de catre Steinheil si cu un camp de aproximativ 28 grade, monocentricul este un planetar imbatabil si in ziua de azi

[zoth]

Continuam calatoria nostra imaginara printre patentele vremii si ajungem in 14 iunie 1933 cand Robert Richter propune (daca nu ma insel) primul design asferic al unui ocular de camp larg.

[zoth]

Mai facem un pas inainte si ajungem in iulie 1940 cand apare patentul unui ocular special conceput pentru telescop, cunoscut azi sub denumirea de Konig II.
Propus cu cativa ani inainte, impreuna cu variantele sale, este unul din ocularele care a facut o cariera frumoasa in uzul astronomic, fiind intalnit si apreciat si in prezent de cunoscatori.

[zoth]

Acelasi an si acelasi autor: 1940, Albert Konig ... care propune de data asta variante personale pentru ocularele Orthoscopic si Plossl.

[zoth]

Patentul care apare in 1947 si ii apartine lui John Miles se refera la un ocular inspirat/dezvoltat din designul Erfle.
Ocularul poate sa ajunga pana la 75 grade si un nivel ridicat al corectiei aberatiilor optice.
Inca o dovada (si vor mai fi) ca designul de baza ce a servit acestei dezvoltari este de mare valoare.

[zoth]

Un alt ocular inspirat din designul Erfle propus de Fred Altman tot in anul 1947:

[zoth]

Un pas important catre epoca moderna a ocularelor este si designul propus de Wright Scidmore si patentat in iulie 1968, un ocular in formula 2-1-1-2 cu un camp de 80 grade si un nivel bun de corectie al aberatiilor optice.
Chiar daca autorul nu citeaza surse de referinta, nu putini sunt cei care spun ca acest design este derivat/dezvoltat din schema Erfle.
Oricum ar fi, important este insa alt lucru, designul patentat in 1968 este parintele multora din ocularele folosite in ziua de azi in astronomie cum ar fi: Wide Field-ul, Panopticul, LVW-ul, ocularele Hyperion, Stratus si probabil multe altele.

[zoth]

Un alt design al epocii moderne este si ocularul propus de Fleishman si patentat in 1977 avand ca baza de inspiratie ocularul Bertele.
Se pare ca este prima sau printre primele scheme optice optimizate pe computer:

[zoth]

In 1981 apare in scena Albert Nagler si incepe odiseea ocularelor de camp foarte mare si nivel de corectie pe masura.
Primul design propus in doua variante este cunoscut azi sub denumirea de Nagler I :

[zoth]

Anul 1984 vine cu varianta personala propusa de Albert Nagler pentru ocularul Plossl.
Este patentul ce sta la baza faimoaselor Plossl TeleVue, foarte apreciate de astronomii amatori in ziua de azi:

[zoth]

Un derivat direct din designul Scidmore prezentat ceva mai sus este propus in iunie 1985 de acelasi Albert Nagler.
Ocularul cunoscut sub denumirea de Wide-field s-a bucurat de aprecierea cuvenita din partea astronomilor amatori pana in momentul in care a aparut o varianta recalculata (dar care pastreaza acelasi design optic) a acestuia cunoscuta in ziua de azi sub denumirea de Panoptic.
