[dragos.n]

Neox, jos palaria. Ce ai facut tu acolo probabil iti va permite sa faci o oglinda superpolizata. Sau, de ce nu, mai multe.

Nu stiu daca a mai postat cineva din Romania pe Cloudy Nights, dar oricum, felicitari si pentru aceasta initiativa. Dupa o serie cam mare de dezamagiri avute in legatura cu diverse interventii de pe acest forum, realizarea ta vine ca o gura de oxigen, chiar daca noi nu am contribuit cu nimic. Este totusi o speranta. Si pertru mine personal, un imbold.

[neox]

Dragos, mutumesc pt aprecieri! Inseamna enorm pt mine

Din ce am invatat prin alte forumuri inclusiv CN este ca trebuie sa fim doar un pic mai toleranti unii cu alti, sa aducem pe cat putem idei noi "sa gandim in afara cutiei " cum zice americanu' chiar daca cateodata apar idei traznite. Asta e lumea noastra, un teren de joaca daca vrei, nu o inchisoare cu constrangeri luate mot a mot dupa litera cartii. E vorba de multa creativitate la mijloc, bineineles fara a duce la alte extreme prostesti.

Cat despre aparatul construit, da, chestia cu superpolisarea e un aspect. Am citit ceva timp in urma un articol francez, despre superpolizare, de fapt o polizare foarte atenta, care duce la minimalizarea asperitatilor din sticla, dupa slefuire, la minimum posibil care rezulta printr-o difuzie mai scazuta a luminii, deci un contrast sporit a imaginii. Un lucru foarte important la orice instrument optic.

M-am hotarat sa postez pe CN in principal pt ca am vrut sa mai afle si altii de mai departe ca mai existam si noi, poate mai iesim din anonimat . Daca nu ma insel parca Catalin Fus a mai postat pe acolo. Oricum am mai infiripat cateva legaturi cu cei de acolo si e si asta un imbold in plus. Sper din tot suflteul ca si forumul nostru de aici sa ajunga la fel ca CN sau altele, si sa le intreaca. Avem multe de oferit daca lasam la o parte orgoliile si alte prostii si nimicuri si ne deschidem mintea.

Ma rog...gata cu filozofeala
Salutari si cer senin!

[dragos.n]

Neox, asta e tradare Adica tu ai pe CN mai multe postari decat aici, la noi, la Romanica

Am terminat de citit acum tot postul tau de acolo, si de descarcat cele n-spe mii de fotografii pe care le ai postat. Avand in vedere ca vreo 140 de americani au descarcat planurile, eu zic.... Yap, you've made it!

In alta ordine de idei, poate ar fi bine ca si altii sa citeasca ce e scris acolo, si mai ales cum e scris, pe ce ton se discuta. Nu e prima oara cand observ asta, dar acum am stat sa citesc un post intreg, si parca e alta tara Sau alti oameni Nu stiu exact

Cat despre ubertester-ul tau, am un singur cuvant: Takahashi.

[neox]

[dragos.n]

Din cate mi-am dat seama, ai mai avut postari acolo. Poate pui niste link-uri la ele, sa nu stam sa le cautam prin tot CN-ul.

[marius78]

Felicitari ,am vazut topicul tau de pe CN, foarte mare ,cine vrea sa citeasca se afla deocamdata la pagina 2 la ''ATM, Optics and DIY Forum''.Vreau sa te intreb daca ai avut un plan anume sau ai facut la libera alegere.

[neox]

Mersi mult!

Am pus si aici in un link la postul de pe CN mai sus un pic
Despre planuri, e in mare parte ce vezi desenat 3D la inceputul topicului de aici. E prima data cand am folosit extensiv un progrm de proiecare si a fost foarte fain.

In principiu am vrut sa pot folosi materiale usor de gasit pe la noi prin Praktiker sau alte din astea, dar in acelasi timp sa iasa si o calitate buna a finisajelor si preciziei. De asta am ales cateva profile de aluminiu usor de gasit zic eu. Mi-au ajuns un profil patrat de 10mm respectiv de 25mm, unul in "L" de 30mm si o teava subtire de alama de 4mm pe extrior si 3 pe interior. Inca mi-au mai ramas din mateiale.
Cateva piese, cum ar fi suportul si inelele care sustin mecanismul fantei si filtrului le-am facut din placute de cablaj electronic ceva mai gros ( cu cupru pe ambele fete). Carcasa fantei /sursa lumina e recuperata de la un motor de imprimanta veche, ars.
In rest putina imaginatie .
M-a ajutat forte mult designul pe calculator, pt ca sunt multe detalii cand o iei cu amanuntlul si am putut sa vizualizez direct ce iese.
Probabil ca daca as fi avut alte materiale sau acces la scule pro ar fi iesit cu totul altceva. Insa profilele de aluminiu sunt o placere de prelucrat . Cele mai multe le-am facut cu o menghina mica prinsa de un taburet in bucatarie cu catva pile.
In plus am profitat de avantajul ca pofilele fiind facute la masina sunt foarte dreptete pe lungime deci am mult mai putine erori de construtie, decat daca as fi taiat totul la mana.


Dragos.n...sa vad ce mai gasesc pe CN , ca multe sunt scrise razlet.
Ar fi ceva interesant, o discutie despre motorizarea monturii cu ajutorul calculatorului, facut in intregime in casa, de fapt mai multe sisteme enumerate cu linkuri. O sa dechid un topic nou.

[Mihai F. Dinu]

[neox]

Salut,

pai simplu: tijele sunt recuperate de la cateva CD-Romuri si CD-wirtere vechi iar "ghidurile" sunt facute din teava subtire de alama luata din Praktiker. Tijele au 3mm iar teava 4mm pe exterior si 3mm pe interior. Daca mai adaugi si un pic de ulei pt. mecanisme fine obtii o miscare foarte fina pe ambele axe fara sa dea senzatia ca "agata" pe undeva.
E una dintre cele mai bune solutii pe care le-am putut gasi fezabile in conditiile "home-made". Sigur cea mai buna optine sunt rulmentii liniari speciali, dar cu costuri pe masura.

[Mihai F. Dinu]

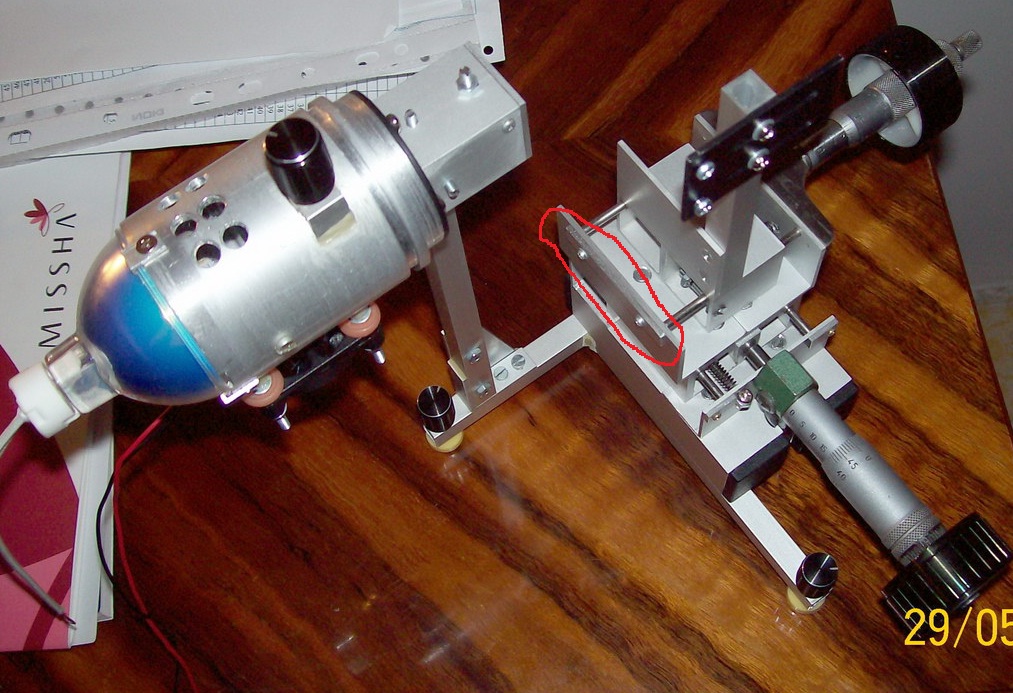

Ma intereseza acea placuta din spatele profilului. Este si ea de la cd-rom?Acesta:

[Dan Vasiliu]

Felicitari Neox. Asteptam oglinzile.

[neox]

[neox]

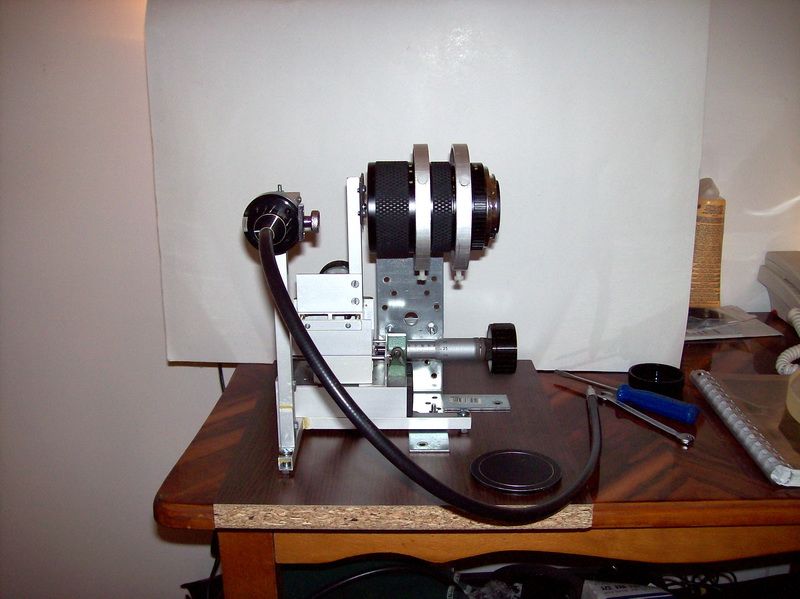

Am reinviat nitel topicul asta batran de acum sa aduc la cunostinta domniilor voastre noua configuratie a aparatului Foucault la care am lucrat in ultimul timp in paralel cu turnanta de polisare, sursa de curent si un suport nou pliabil pentru oglinda in timpul testelor.

Dupa ultimele utilizari am constatat nevoia de a aduce imbunatatiri la configuratia initiala pentru o eficienta crescuta si de ce nu pentru ergonomie.

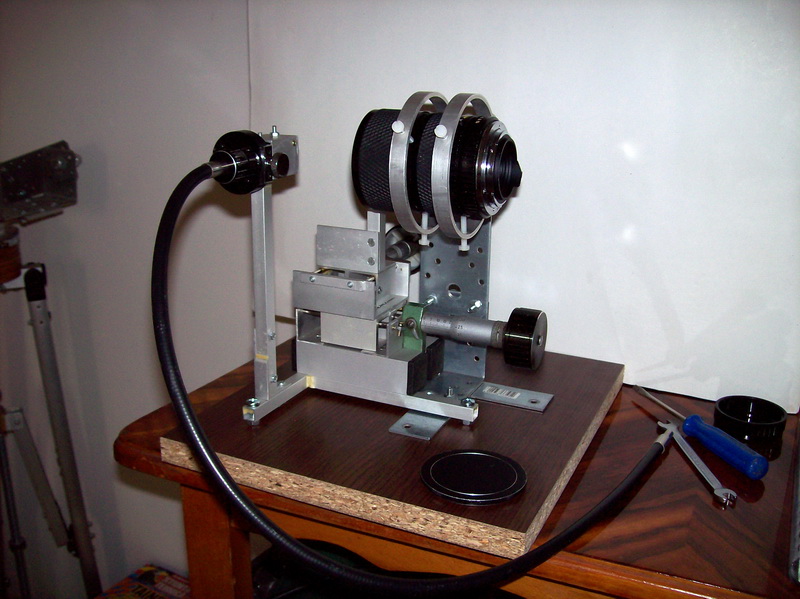

In primul rand am montat tot aparatul pe o placa frumoasa de PAL care e mult mai stabila si reduce vibratiile cand manevrez micrometrele.

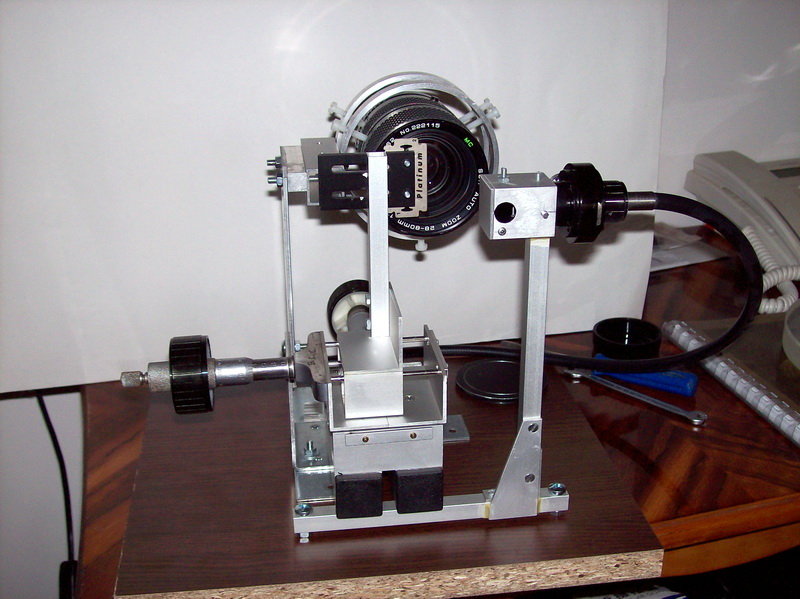

A doua schimbare majora ar fi utilizarea unui obiectiv conectat la webcam care imi da imaginea oglinzii direct pe monitor si pe care o pot vizualiza mult mai comod cu ambii ochi inlesnind aprecierea 'umbrelor'. Obiectivul este un 'SUN' cu macro/zoom de 28-80 focala care l-am castigat de pe eBAy-ul englez cu imensa suma de 6L . In poza n-am mai montat webcam-ul dar am folosit un adaptor normal de 1,25" + un inel de plastic care intra intr-un tub prelungitor pentru macro pe montura 'PK'.

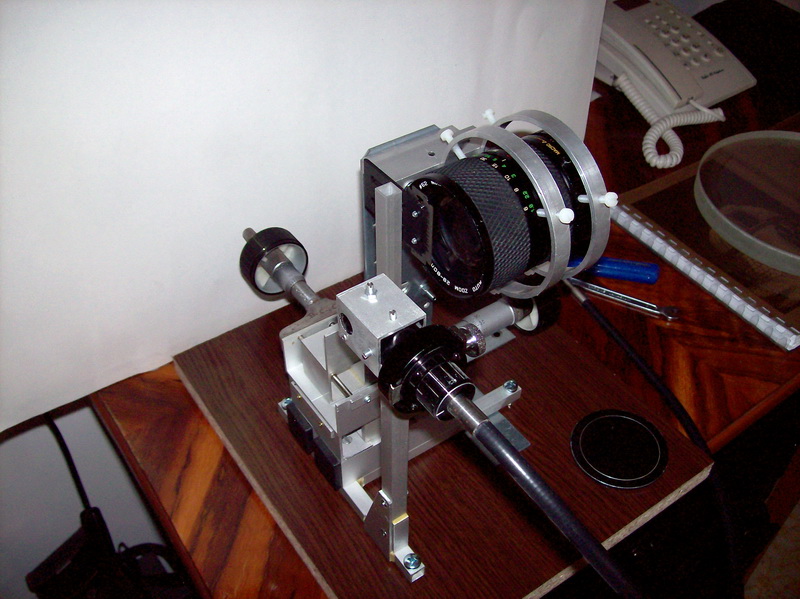

Obiectivul e fixat precum o luneta cautatoare cu suruburi de plastic intre doua inele de aluminiu ramase de la luneta prinse de o teava patrata pe un picior construit din profile metalice pentru constructii usor de gasit in orice magazin de bricolaj.
A treia modificare e implementarea sursei de lumina prin fibra optica + fanta reglabila de pe SShed.
Inca mai am de definitivat sursa propriuzisa de lumina cu halogen la care inca nu gasesc o carcasa metalica potrivita.
Am in plan sa fac si o cutie din placaj (cred) care doar sa o asej peste aparat, o blochez pe pozitie si aparatul este protejat cand nu e in folosinta.

Poze....

[neox]

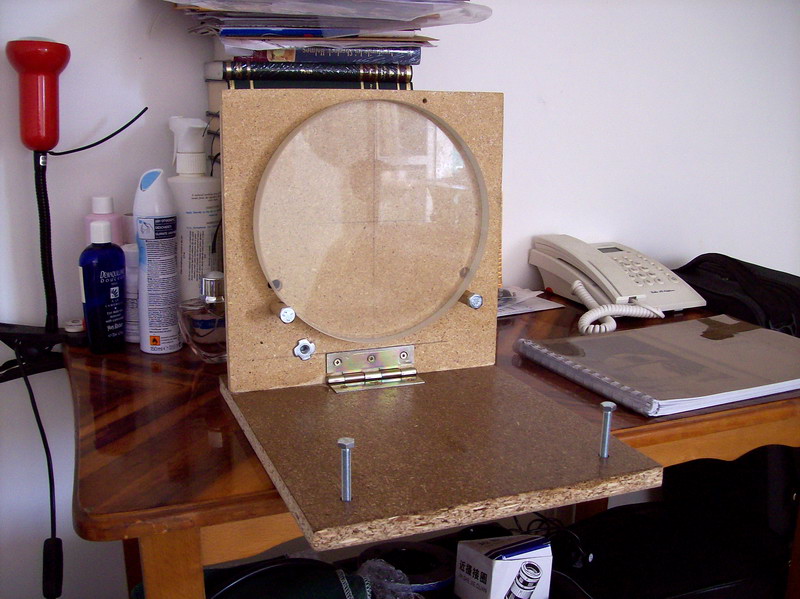

...si fiindca suportul pentru oglinda e strans legat de aparatul de testare o adaug aici si pe aceasta,

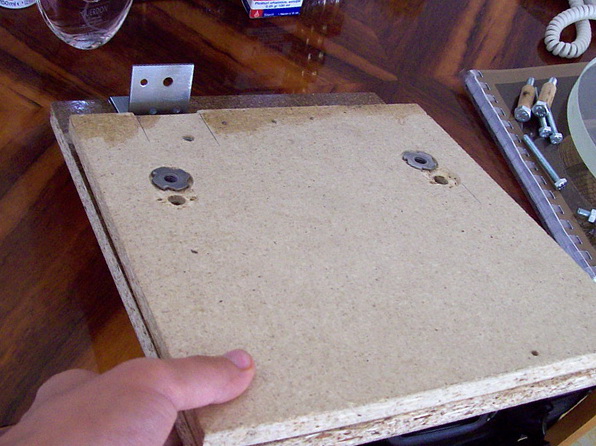

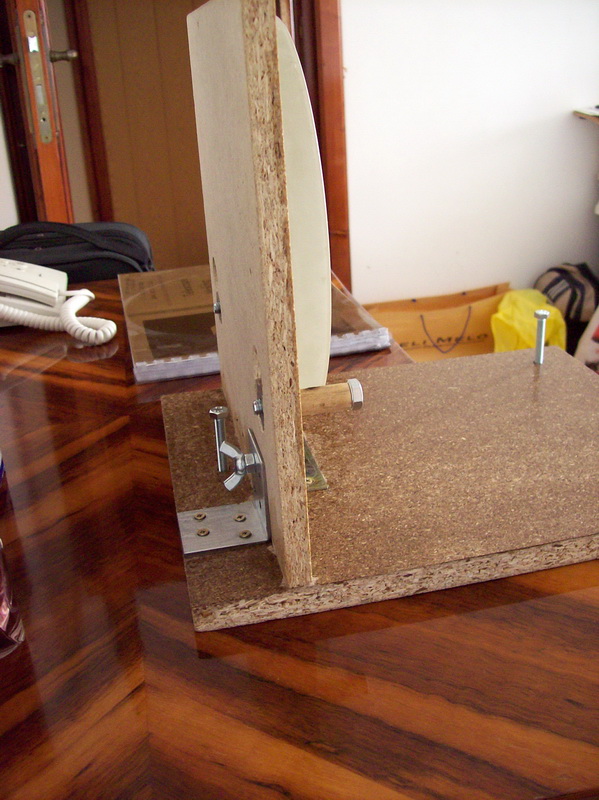

Am gandit-o sa fie cat mai compacta sa nu ocupe spatiu cand nu e nevoie de ea asa ca am facut-o pliabila din doua placi de pal legate cu o balama lata plus un mic coltar de metal pe care se sprijina (strans prin surub) placa care sustine oglinda. In plus ca sa nu fie nevoie de prea multe piese detasabile am folosit cat mai mult piulite "T" (cred ca se cheama) prinse in lemn de care atasez suruburile necesare.
Suruburile care tin oglinda sunt M8 si au cate o bucsa din lemn moale pentru a proteja sticla.

[Erwin]

Meserie! S-ar zice că te apuci de serie mare cu aşa instrumentar! La cât mai multe oglinzi!
