[nobody]

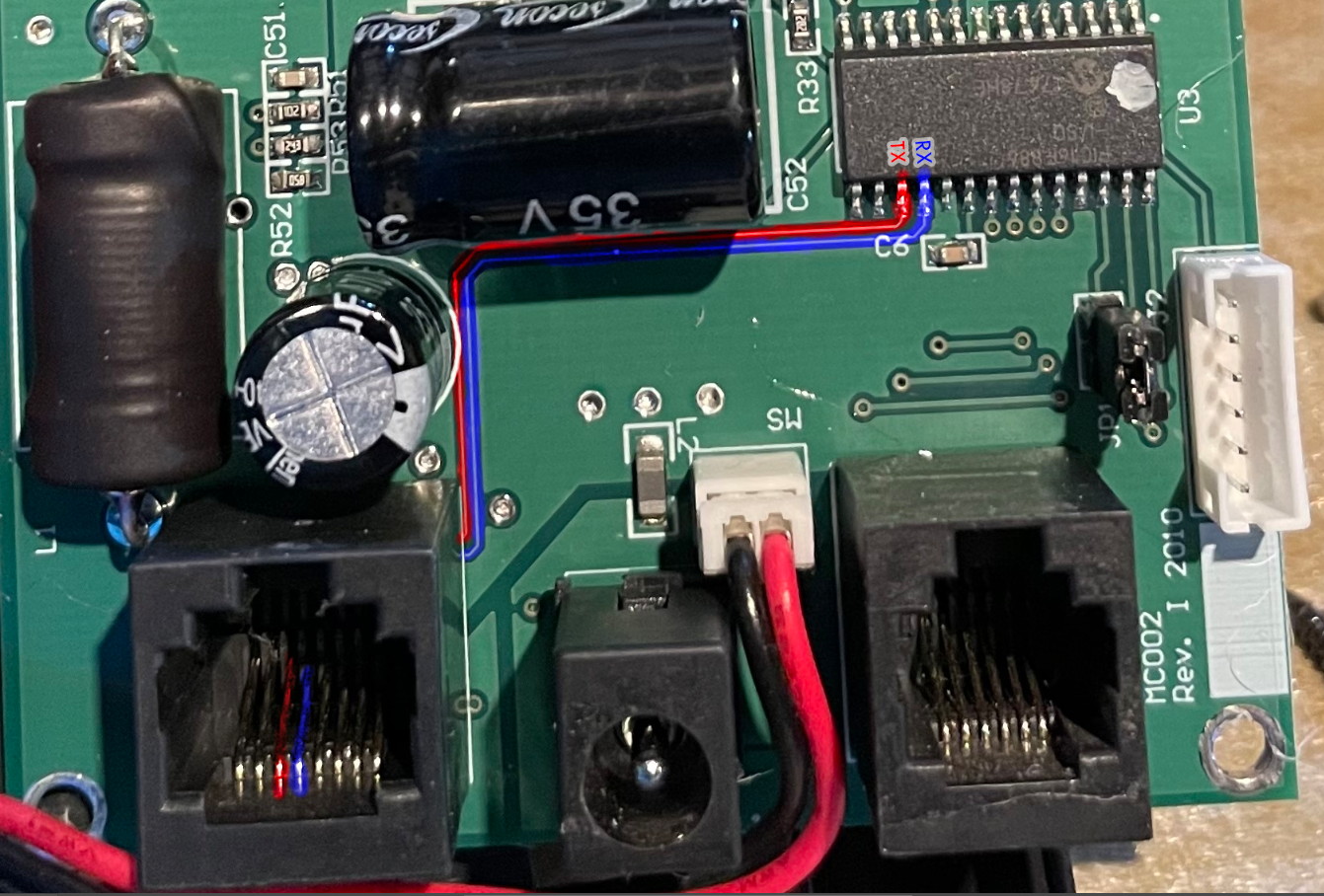

Am incercat sa colorizez traseele cu pricina fata/spate.
S-ar putea sa fie inversate intre ele pe sub mufa unde nu se vede, trebuie verificat cu multimetrul.
Alea trebuie sa fie continue si sa n-aibe scurt la masa sau alimentare, si evident, nici intre ele.
Mesajele transmise de HC vin la RX in MC (traseul albastru), si invers pe traseul rosu.

Mai sunt de pe spate componentele alea negre cu 0 scris pe ele (L5-L9 si L25), alea sunt inductoare pentru filtraj, dar se folosesc si ca punti/sigurante. 0=rezistenta 0, trebuie sa conduca.

Pelicula aia urata transparent/albicioasa peste trasee si lipituri este lac de protectie prin care se poate lipi.

[alderamin59]

Fată:
circuit rosu = 1376 ohm
circuit albastru = 1356 ohm
continuitate între circuitele rosu si albastru = 695 ohm
continuitate rosu-masă = 1326 ohm
continuitate albastru - masă = 0 ohm !!! (aici să fie problema ?)
circuit rosu- alimentare, albastru-alimentare = infinit ohm

Spate:
circuit rosu = 0 ohm
circuit albastru = 0 ohm
L5, L9, L25 = continuitate = 0 ohm

Multumesc

[alderamin59]

continuitate în mufa RJ45: între circuitele rosu și albastru = 696 ohm
continuitate între circ. rosu - albastru, masurare între picioruse procesor = 696/1348 ohm (valoarea se schimba dacă se inversează polaritatea)
masurare continuitate între rosu din RJ45 și roșu din procesor = 0 ohm !!!

Mulțumesc nobody !

[alderamin59]

L5,L6,L7,L8,L9 și L25 = 0 ohm

[alderamin59]

Rectificare: masurare continuitate între rosu din RJ45 și roșu din procesor ... devine ... masurare continuitate între rosu din RJ45 și albastru din procesor = 0 ohm !!!

Masurare rosu - albastru în mufa și rosu - albastru la intrare în procesor este diferite de 0 ohm.

[nobody]

Masurarile alea de 600-1300 ohm pot fi de la diodele de protectie din procesor, alea le poti considera izolate.

Este posibil sa fi inversat culorile la trecerea aia de sub mufa RJ45, am zis de la inceput.
Incearca sa mergi pe un traseu la un capat (procesor) pana la celalalt, chiar daca treci pe cealalta culoare.

[alderamin59]

Sigur voi verifica. În control motor box nu s-a reparat nimic, nu se văd urme de lipiri, etc.
Mulțumesc

[nobody]

Schema interna de la cele doua porturi din procesor.
Diodele alea negre duc greul in caz de supratensiune/ tensiune inversa.
Daca ai folosit multimetrul in modul de continuitate/dioda, atunci valoarea reprezinta si tensiunea care cade pe dioda, in mV. Adica 600-700 ohmi = 0.6-0.7 V / 1 mA, tipic pentru o dioda de Si sanatoasa in conductie directa. Daca se face circuit prin doua diode, atunci iti arata aproximativ dublu.

E important sa masori fata de alimentarea procesorului (Vdd), pinul 20 legat la C6.
Masa (Vss) e langa, dar aia poti sa o iei cam de oriunde.

Daca diodele alea arata sanatoase, nu strapunse, volatilizate (intrerupte) sau sudate (scurt), atunci ai toate sansele ca procesorul sa fie intact.

[alderamin59]

După masurare mai atentă am constatat următoarele:
1. Tx din procesor ajunge în contactul b4 din mufă,
2. Rx din procesor ajunge în contactul b3 din mufă.
3. b3 și Rx dă la masa,
4. b4 și Tx dă valoarea de 13430 ohm,
5. Tx si Tx fată de alimentare = ,,infinit”,
6. pinii 18 și 19 dau la masa,
7. pinul 20 legat la C6 nu dă la masa, dar dă la masa pe armătura din stanga așa cum privim în imagine.

- nu identific pe montaj diodele !

[alderamin59]

Daca vă referiti la D1 și D2 sunt ok...

[alderamin59]

... diode Schottky ...

[alderamin59]

... D2 pare să conductă în ambele polarități, este o ,,conductie rezistivă”, cu rezistență.

[nobody]

M-am referit la diodele de protectie care sunt in interiorul procesorului, pe fiecare pin de semnal, ce am incercuit cu portocaliu pe ultimele scheme. Alea se pot verifica doar masurand intre pinii de semnal (TX-pin 17, respectiv RX-pin 18 ) si Vss (masa procesorului-pin 19 ), respectiv Vdd (alimentarea procesorului pin 20).

[alderamin59]

La mulți ani !

pin 17 - pin 19 = 671 ohm,
pin 17 - pin 20 = 1375 ohm,
pin 18 - pin 19 = 42 ohm !!!! (sună chiar si cu inversarea polarității din sonde)
pin 18 - pin 20 = 1134 ohm
Dacă interpretez bine masurătorile dioda legată la masa procesorului (Vss pin 19) este străpunsă. Așa cum ați afirmat ar putea fi dus și procesorul.

Ce solutie am în acest caz ?

alderamin59

[nobody]

Scuze de intarziere, la multi ani !

Daca linia aia este compromisa, si daca nu-i ceva scurt pe traseu, este ca si dus procesorul chiar daca mai functioneaza, nu mai poate sa comunice. Teoretic se poate schimba, dar trebuie si programat, lucru cam dificil si nu stii daca nu mai e stricat si altceva pe placa.

Ar trebui verificat si HC-ul, in mod similar.

Ca alternativa am vazut placa (versiune mai noua dar compatibila) in Ungaria la 140 Euro sau pe acolo.
Destul de piperat, dupa parerea mea.
