[Mircea Pteancu]

valy

Felicitari pentru perseverenta si rezultate.
Si sa stii ca tuica are efectul pe care-l doresti ,te incinge sau te racoreste.
Principala ei insusire este ...''sa fie'' !

Mircea

[sternchen]

Sistemul goto e necesar?..cum l-ai achizitionat?e cumparat pe bucati second,sau e nou "de-a gata"

[valy]

Multumesc pt. gandurile bune .
Filmul petei parca e mai clar decat stackingul:
https://youtu.be/V6ftY3CuKBI

[Erwin]

Felicitări și de la mine, Valy! Instrumentul e uriaș pentru un setup solar.

[valy]

[zoth]

Ce banda are filtrul folosit? Un link se poate?

[valy]

ERF-ul? 6-700 nm.

[zoth]

Nu ERF-ul, filtrul H-alpha pe care l-ai folosit la captura celor doua imagini si la filmulet.

[valy]

~1A, sper. http://www.thousandoaksoptical.com/halpha.html

[valy]

A trecut mult timp de la ultima activitate, am ramas incremenit in proiect cativa ani.
Un mic teaser:

[zoth]

[valy]

Trece foarte repede timpul, primul post dateaza din 2014, 8 ani si ceva…

[valy]

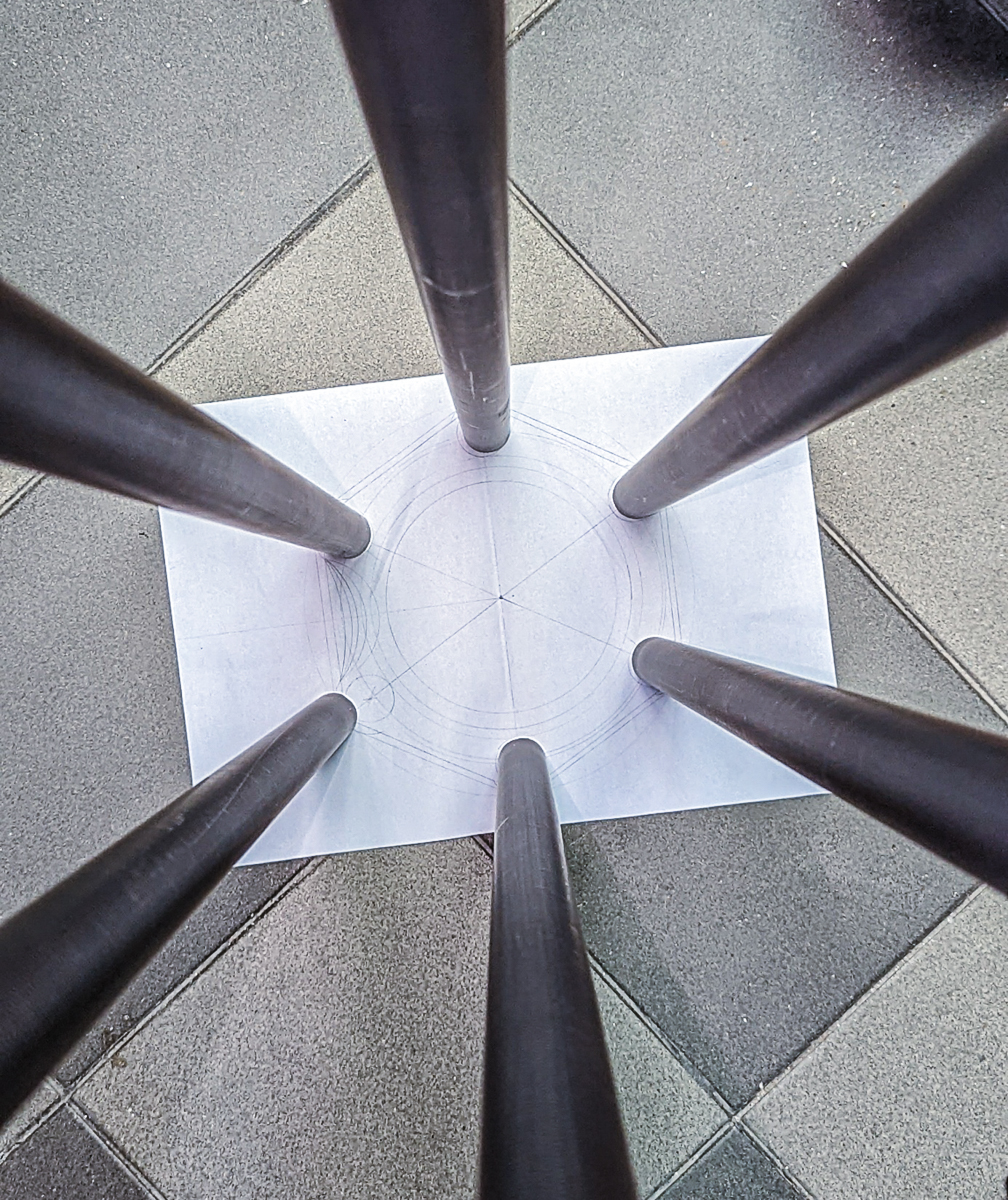

Dupa intalnirea cu muza inspiratoare, factorul determinat a fost o oferta la tevi de carbon lungi de 1.5m cu insertii de aluminiu la capete cu filet mama/tata, m-am gandit ca ar fi o idee excelenta de montat cu fixare/insurubare la capete pentru rigidizare. Focala obiectivului este 1500mm deci tevile sunt exact cat trebuie, putin mai lungi dar o sa folosesc extra-ul pentru fixarea-centrarea focuserului, tuburilor de extensie, filtrelor, camerei. Zis si facut, am comandat 6. Sunt putin cam groase (31mm diametrul exterior, 400g/bucata), consuma mult material sa le fixez, dar asta e, atat s-a putut.
Extra bonus, daca insurubez 2-3 tevi obtin o hotoaica high tech ce n-a vazut parisul, e foarte utila la gutui, pere, mere.

[valy]

Practic in acest moment am toate ingredientele necesare: idee, elementele cheie, vointa. Succesul este garantat!!
Astfel am trecut la etapa laborioasa a proiectarii sistemului, si aceasta consta in doua elemente esentiale:

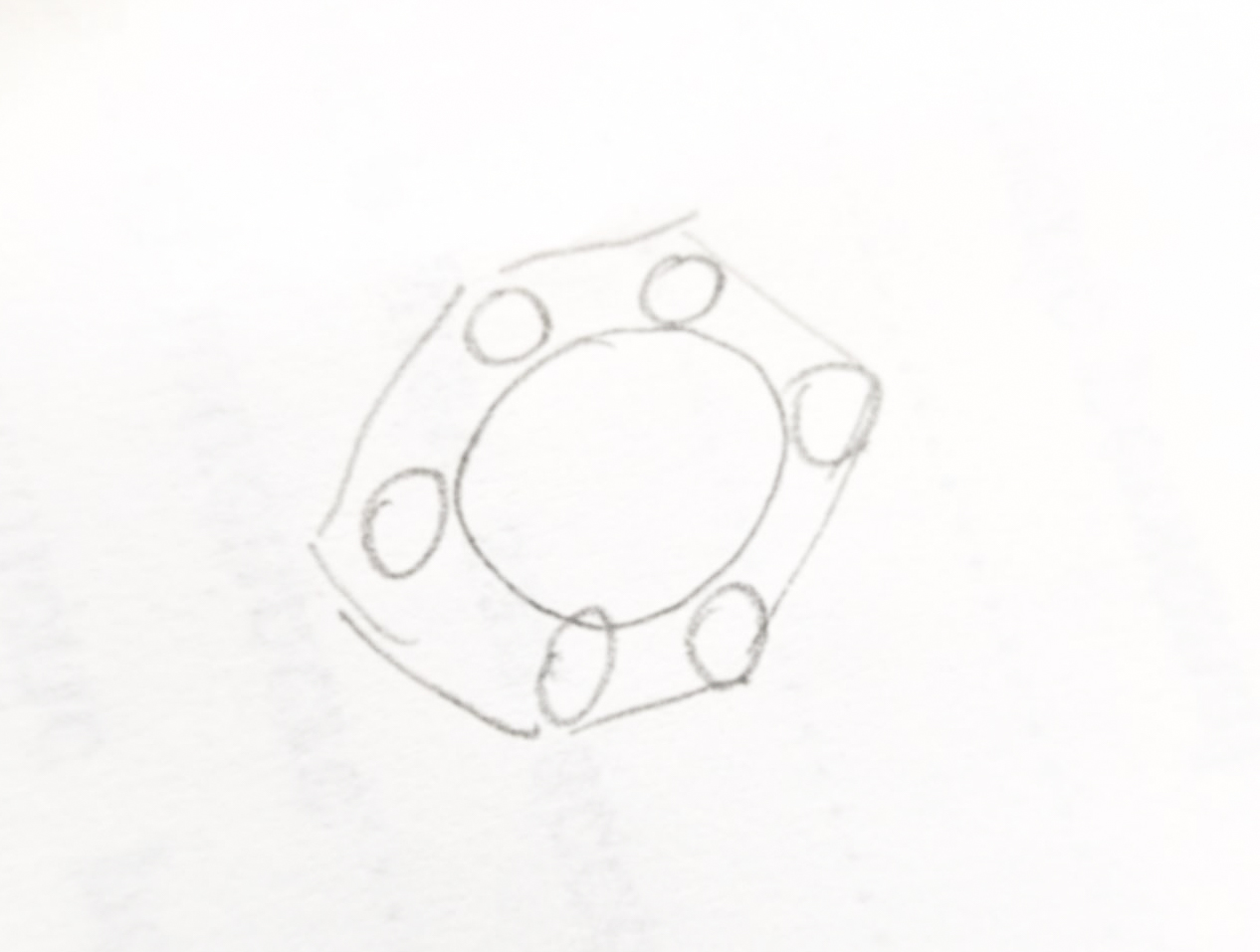

1 - designul flansei

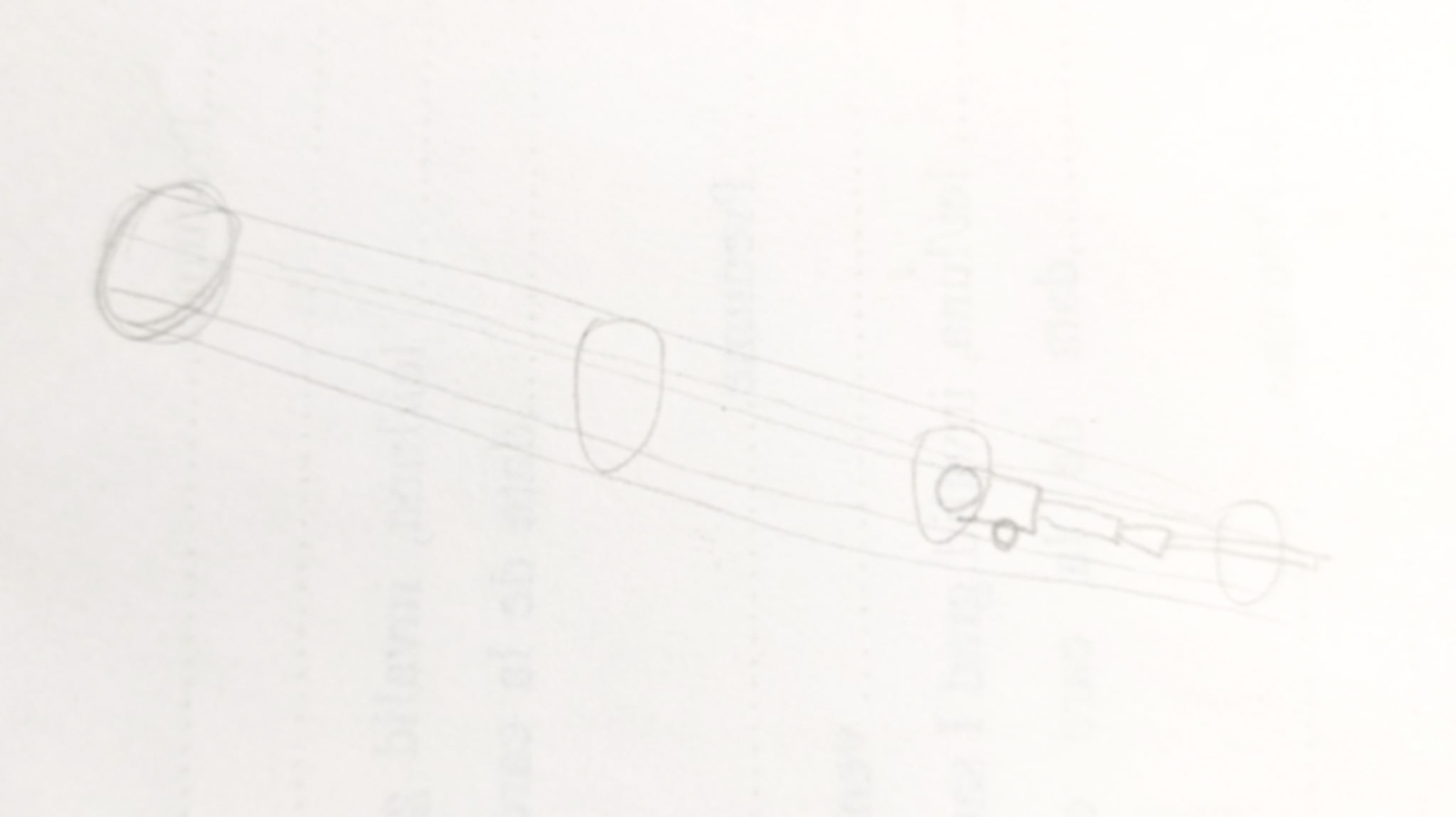

2 - integrarea flanselor in structura complexa a ansamblului

[valy]

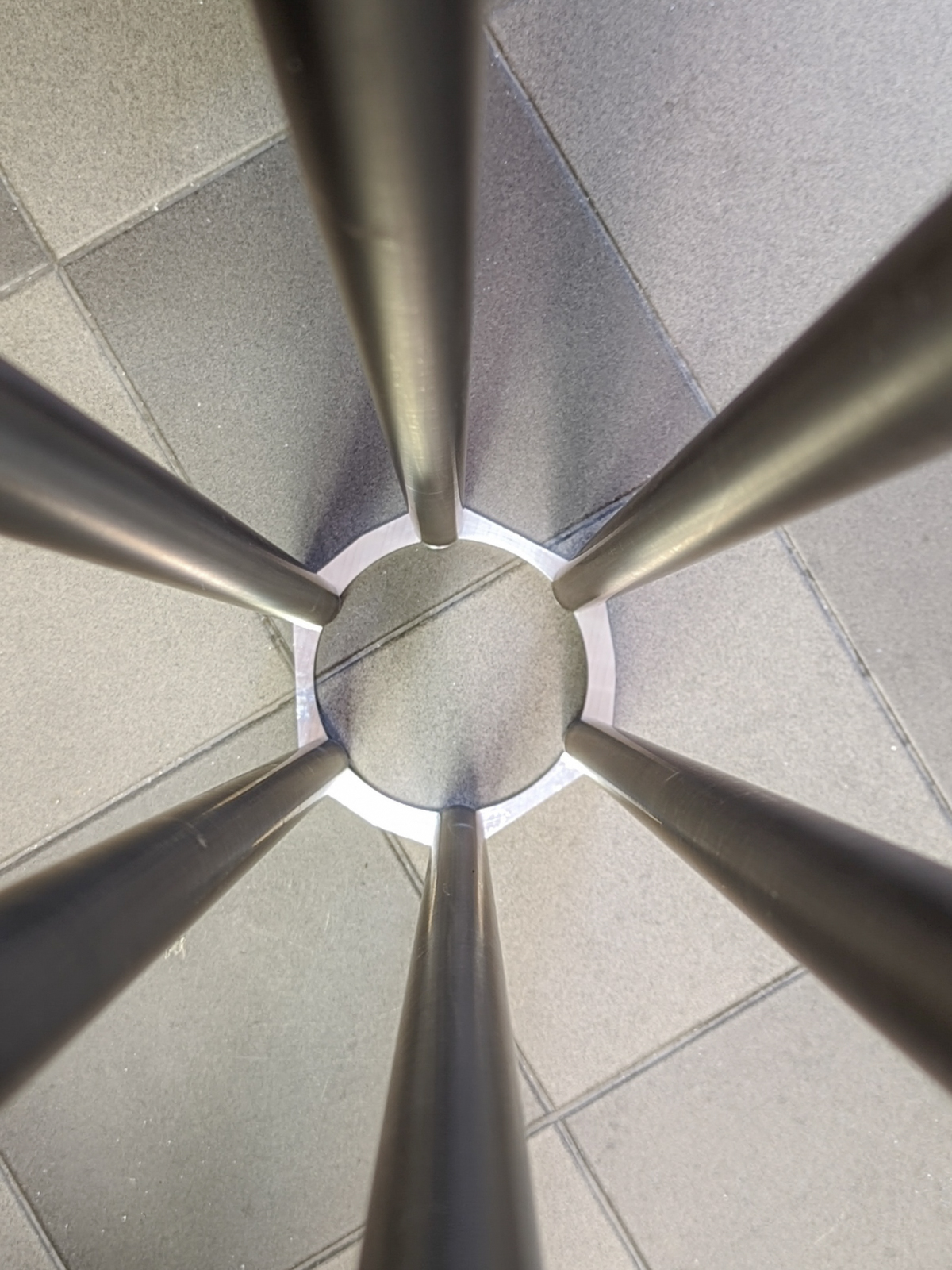

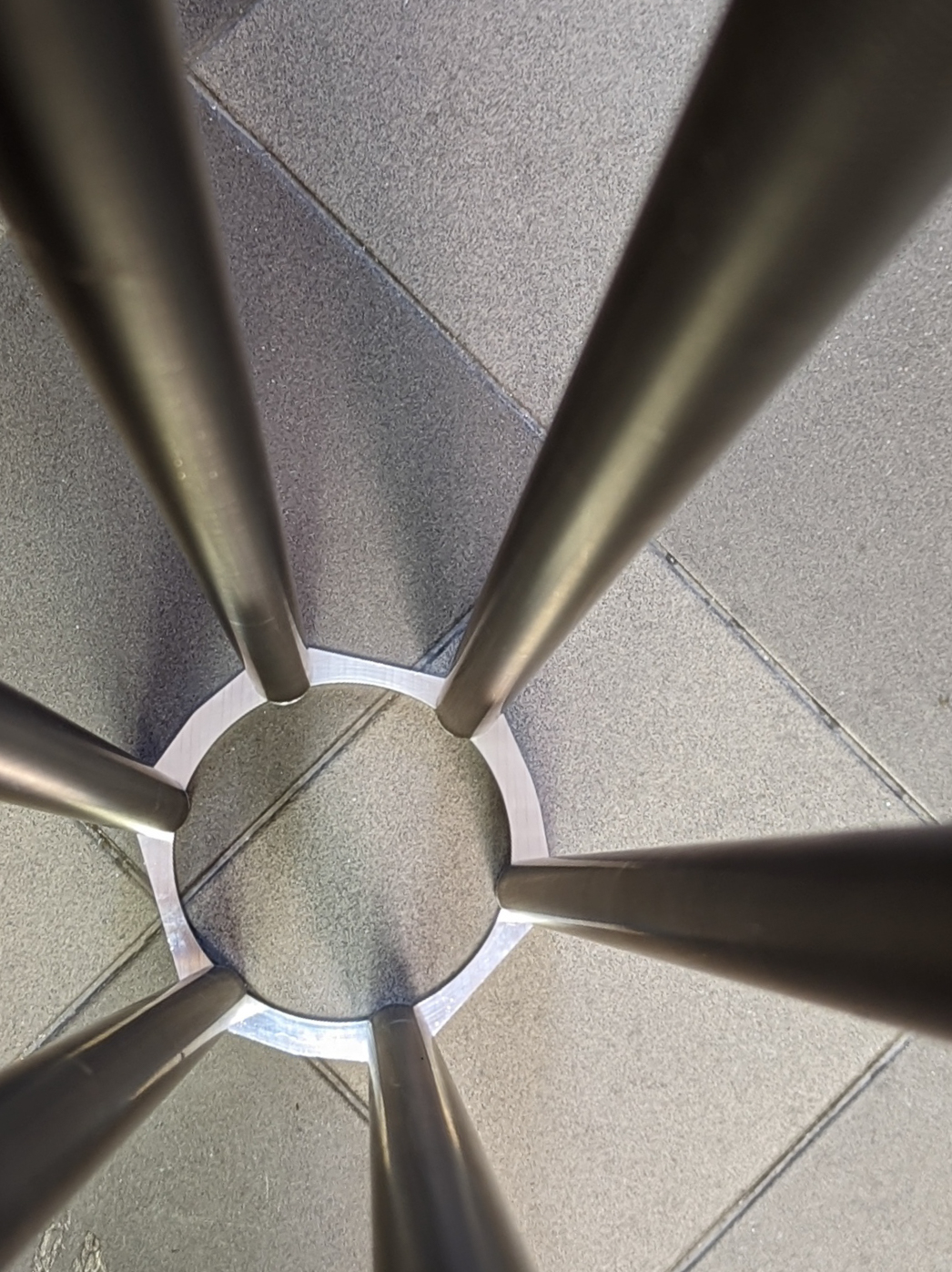

Euforia de inceput a trecut repede, si lucrurile au devenit complicate cand m-am apucat efectiv de proiectare si de masurat placile de Al necesare flanselor.
O prima problema a aparut cand am constatat ca imi trebuie cinci flanse si nu trei ca in proiectul initial:
- o flansa destul de groasa suport pentru celula cu posibilitate de colimare push-pull, eventual cu suport pentru DERF-ul de 160mm, si cu conectare prin filetare la cele sase tevi
- doua flanse relativ groase cu rol de fixare a placii de montare pe montura, eventual cu rol de a fixa DERF-ul mai spre interior ca sa nu dezechilibrez prea mult constructia
- o flansa relativ subtire pentru fixarea focuserului

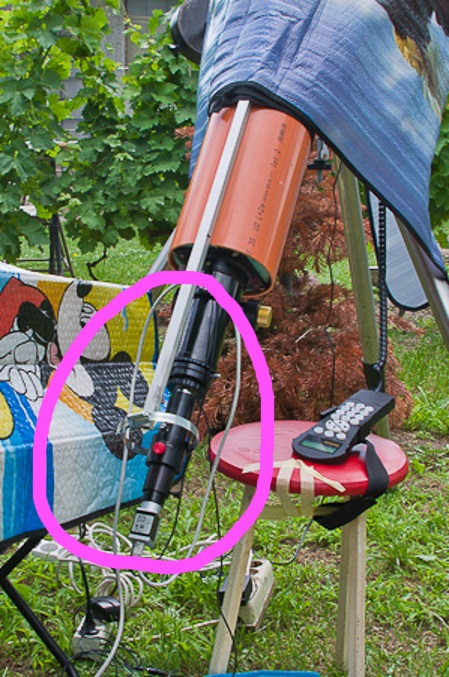

- o flansa de final de inchidere a proiectului, la capat, cu rol de rigidizare si de sustinere-centrare a elementelor de la celalalt capat, care nu sunt deloc putine (focuser-extender-barlow-filtru-camera, asa cum se vede in poza de mai jos).
