jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 04 Feb 2012 01:50 Download mesaj |
Titlul subiectului: TDM - telescope drive master |
|
|
|
Un tip din Ungaria, Atilla, a inventat ceva spectaculos in opinia mea.
Este vorba de acest TDM - telescope drive master, pentru care a stabilit un contract de exclusivitate cu Meade Europa.
Chestia asta - http://www.meade.de/en/products/astro-spec...a6a871d9e8 - este extraordinara. Poate face o montura ordinara sa devina una de precizie extrema - 1" arc.
Pretul nu mi se pare exagerat tinand cont de rezultaul pe care il vedeti mai jos, unde este vizualizata curba erorilor periodice la un EQ6 inainte si dupa activarea dispozitivului.
Are cineva asa ceva sau a vazut "live" un astfel de dispozitiv, sa ne impartaseasca din experienta?
Descriere: |
|
Marime fisier: |
15.17 kb |
Vizualizat: |
de 7645 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:09 Download mesaj |
Titlul subiectului: |
|
|
|
Si cum functioneaza jucaria aia?
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9509
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:21 Download mesaj |
Titlul subiectului: |
|
|
|
Păi nu se văd decât 2 bucșe și o piesă mică cu un ax. În ce constă de fapt TDM-ul?
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 04 Feb 2012 02:39 Download mesaj |
Titlul subiectului: |
|
|
|
Dispozitivul are o parte "hard" cu un encoder, care se monteaza pe axa de ascensie, in locul lunetei polare si o parte electronica ce interpreteaza semnalele data de encoder si face ca miscarea in ascensie sa fie reglata de cateva ori sau poate zeci de ori/secunda la valoarea vitezei siderale, netezind astfel orice fluctuatii date de erorile periodice.
Ideea e geniala iar punerea sa in practica de asemenea.
Mai jos cateva imagini facute cu K3CCD Tools ce masoara curbele de eroare:

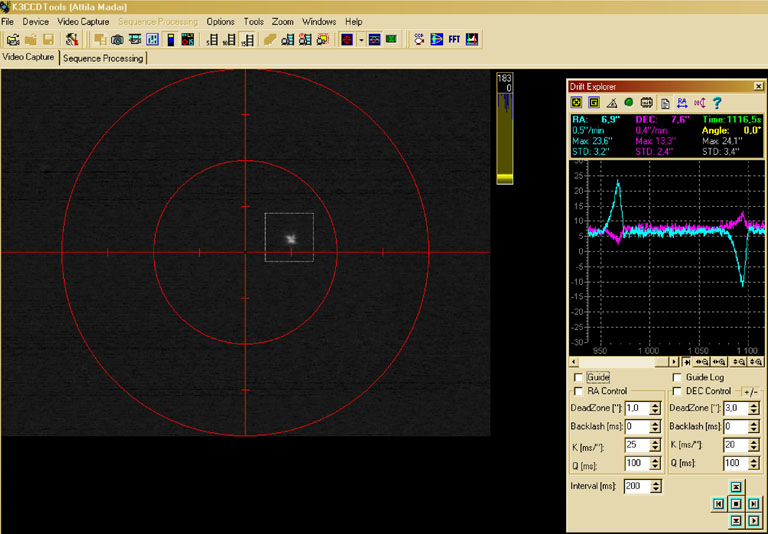

1 - rulmenti cu mizerie in ei - se vede cum "scapa" cand bila trece peste impuritatile din calea de rulare (!)
2 - joc la axa de ascensie la trecerea peste meridian
3 - miscare axiala la melcul axului de ascensie
4 - punere in pol defectuoasa (drift pe declinatie)

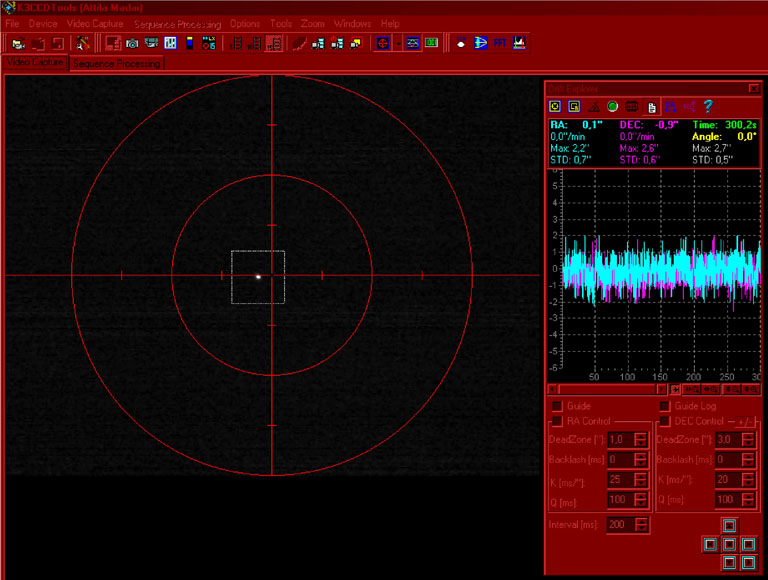

5 - perfect
Descriere: |
|
Marime fisier: |
101.22 kb |
Vizualizat: |
de 7606 ori |
|
Descriere: |
|
Marime fisier: |
96.66 kb |
Vizualizat: |
de 7606 ori |
|
Descriere: |
|
Marime fisier: |
99.11 kb |
Vizualizat: |
de 7606 ori |
|
Descriere: |
|
Marime fisier: |
107.12 kb |
Vizualizat: |
de 7606 ori |
|
Descriere: |
|
Marime fisier: |
106.96 kb |
Vizualizat: |
de 7606 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:44 Download mesaj |
Titlul subiectului: |
|
|
|
Ok, si pe ce se bazeaza? Ce face encoderul, cum se prinde ca trackingul o ia pe aratura?
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9509
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:46 Download mesaj |
Titlul subiectului: |
|
|
|
Aha, dar scula asta presupune o pălărie de bani în plus față de adaptoarele din primul link...
Valy, scrie acolo. Encoder-ul măsoară rotația axei și o compară cu o bază de timp cu cuarț. Practic e o buclă feedback pentru comanda motorului astfel încât să rezulte o traiectorie de urmărire perfect uniformă.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob
Ultima modificare efectuata de catre Erwin la 04 Feb 2012 02:50, modificat de 1 data in total |
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 04 Feb 2012 02:47 Download mesaj |
Titlul subiectului: |
|
|
|
Probabil ca masoara cu precizie mare viteza reala, o compara cu cea ideala si apoi din diferenta rezultata da semnal de corectie la motor.
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:49 Download mesaj |
Titlul subiectului: |
|
|
|
Pai tocmai asta e spilul: cum masoara viteza reala. Ca pe aia ideala o cam banui, zice pe undeva ca are nus'ce quartz superexact.
Ultima modificare efectuata valy la 04 Feb 2012 02:53, modificat de 2 ori in total |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9509
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:52 Download mesaj |
Titlul subiectului: |
|
|
|
Diferite encodere folosesc metode diferite pentru asta:
http://en.wikipedia.org/wiki/Rotary_encoder
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
Emil Membru
Data inscrierii: 30 Aug 2007 Mesaje: 1269
Localitate: Fuerstenfeld
|
Trimis: 04 Feb 2012 02:52 Download mesaj |
Titlul subiectului: |
|
|
|
Unitatea 1,349.00 €
adaptor pentru EQ-6 249.00 €
Total 1600 €...
EQ-6 costa circa 1100 €
cost total 2700 €
Errrrr
o punere buna in pol si echilibrare corecta costa 0 (zero) €
Expunerea cea mai lunga cu QHY9M este de 1800 secunde (rezolutie 2,23 sec arc/pixel - deviatie fara ghidaj circa 1 pixel pe minut) fara sa am deformari majore ale formei stelei.
Nu am vazut dihania in functiune.
1600 € inseamna 1600 € mai putin la capitolul optica iar eu personal nici nu m-as gandi la un asemenea sacrificiu.
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:54 Download mesaj |
Titlul subiectului: |
|
|
|
Cred ca m-am prins: masoara rotatia axului cu acel encoder si compara cu cea ideala data de quart:
The electronic controller unit compares the signals incoming from the high precision rotary encoder mounted onto the RA shaft with the time signal of its quartz oscillator. Any deviations of the angular velocity of the RA shaft from the prescribed drive rate, are compensated by feedback regulation in real time by accelerating or slowing down the drive.
Dar asta totusi presupune aliniere polara.
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 04 Feb 2012 02:55 Download mesaj |
Titlul subiectului: |
|
|
|
E, aici cred ca trebuie sa intervi tu si sa-l intrebi pe inventator cum a facut.
Daca stiam eu, eram eu inventatorul.
Probabil este ceva destul de simplu, ca toate ideile geniale.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9509
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:57 Download mesaj |
Titlul subiectului: |
|
|
|
@Emil
sau, dacă tot cheltui banii ăia, poți lua o montură mai bună decât EQ6, nu?
@Valy
Desigur, corecția este doar pe o axa. Pentru amândouă ar costa dublu, în caz că vrei să faci tracking la obiecte gen asteroizi sau comete...
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10710
Localitate: Bucuresti
|
Trimis: 04 Feb 2012 02:59 Download mesaj |
Titlul subiectului: |
|
|
|
La banii aia imi cumpar o cometa. (scuzati cacofonia)
Corectia e in orb, adica el o face perfect dar defapt nu stie daca obiectul este urmarit corect. Plus ca daca mai bate vantul sau alte miscari imprevizibile care misca tubul sau montura nu sunt "citite".
|
|
