[Michael Peter]

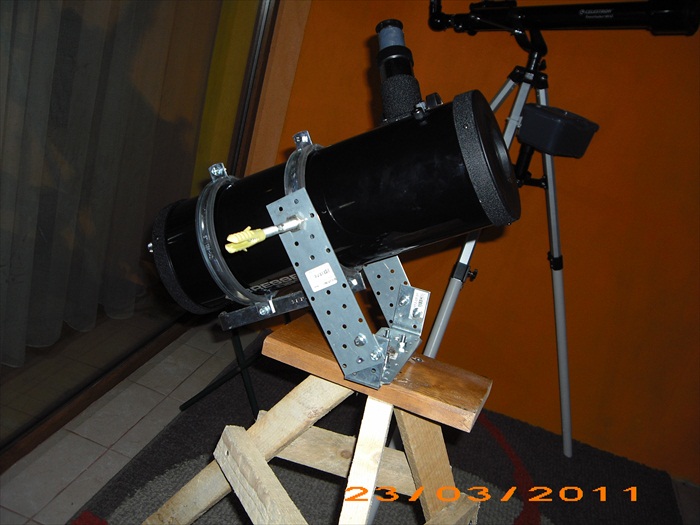

Astazi - o zi superba.Ce sa fac eu intr-o zi asa frumoasa?Hai sa incerc sa fac o montura pentru tubul meu newtonian OTA 114/500 (fara montura,fara oculare chiar si fara coliere de prindere) primit in urma cu cateva zile.
Ma pun pe masina si trag o fuga la Brithouse(un fel de Praktiker din Timisoara).M-am invartit vreo
20 min. prin magazin pana am gasit doua coliere cu cauciuc pe interior si diametru de 14cm (exact cat aveam eu nevoie). Aceste coliere le-am gasit la raionul tevaraie PVC.Arata ca o lupa(fara lentila normal).Au sudata o piulita din care pleaca un surub ce se termina cu un holsurub cu diblu galben(vezi poze).
Aceste suruburi le-am folosit ca sa prind tubul de "furca". M-am apucat de treaba pe la ora 16'30 si am terminat pe la 18. Am folosit o bormasina, un set de burghie pt lemn si metal, un fierastrau manual de lemn si cateva chei fixe.Nu am nici macar o menghina, asa ca m-am chinuit un pic.

Asa ca, cu un minim de scule,intr-un timp destul de scurt si cu un buget de-a dreptul ridicol (aprox 50 lei ce i-am dat pe cele doua coliere, pe cateva chestii din metal din care am facut furca si niste suruburi cu saibe si piulite) am reusit sa fac o montura rudimentara.
Sa stiti ca mare diferenta nu e fata de montura AZ1 ce am primit-o la refractar.Se misca destul de lin si e foarte stabila.Trepiedul e din lemn de brad, asa ca nu e greu.Nu am insistat sa finisez lemnul pentru ca am considerat ca nu e important.

Normal ca nu o sa ramana asa,in cateva zile primesc un trepied de la un aparat de masuratori cadastru defect.Daca nu imi place cum o sa fie cu acel trepied o sa-mi cumpara o montura noua - poate un EQ2.

[Laurentiu]

Interesant.

Dar ce telescop ai tu acolo ?

Daca ai fost la Brithouse probabil ca stai aproape de magazin. Si atunci probabil ca stai aproape de mine

[Michael Peter]

Newtonianul este Bresser Pluto OTA 114/500 cumparat de la astrovest.

Stau in Mosnita Noua cartierul nou de langa Timisoara.
Apropos am inteles ca sambata seara pe la 8'30 cei de la clubul Antares organizeaza ceva in piata Unirii.Poate ne intalnim pe-acolo.

[Laurentiu]

Da, asa este. Sambata seara, in Unirii, "Earth Hour", intre 20.30-21.30.

Incerc sa ajung si eu.

[neox]

Ia uite cine mi-a furat ideea cu placile/cornierele de ranforsare (sau cum s-or fo chemand) .
Nu...glumesc
Iti recomand cand o sa definitivezi montura sa faci niste saibe din teflon (sunt foi de teflon de cativa mm grosime din care poti taia) sa asiguri miscare cat mai fina pe ambele axe.

In poza varianta mea dupa aceeasi idee

[Erwin]

Felicitări, Peter!
Te poţi gândi şi la o montură-piston. Dacă e vreme bună, o s-o vezi pe a mea la treabă, sâmbătă în Unirii.

http://www.astronomy.ro/forum/viewtopic.php?p=56490

[Michael Peter]

neox : ideea cu teflonul - pare super buna - o sa incerc si eu. Sa stii ca nu am vazut pozele cu montura ta pana acum, dimineata.Era bine daca le vedeam.Nu mai stateam ieri prin magazin sa caut materiale din care sa incropesc ceva.Am facut ceva ture printre rafturi...Ma duceam la sigur si luam chestiile alea metalice.
Adevarul e ca nu am am facut un plan, o schema dupa care sa merg sa cumpar materialele.(asa cum era normal).Din propria experienta - cand cauti ceva in magazinele de la noi al draq' daca gasesti, cauti de nebun in tot orasul.Asa ca am facut invers - in functie de materialele gasite mi-am facut planul de lucru...


erwin: tare de tot ideea cu pistonul.Mai pui o bujie si niste benzina si ai "motorizare" la telescop.

[Erwin]

Mie mi-a venit ideea în timp ce eram la un service auto, băieţii aveau un piston de la diesel la care au strunjit fusta şi bosajele şi a rămas doar capul cu adâncitura pe post de scrumieră. Însă pistoane am obţinut abia câteva luni mai târziu, unul de Dacie e prototipul din topic, altul de tractor e încă în lucru, acum că a venit vremea bună poate reuşesc să mai fac câte ceva la el.

[neox]

[Michael Peter]

La strangerea suruburilor pe filetul ce vine de la colierele cu care am prins telescopul s-a format o structura in forma de dreptunghi care a rigidizat destul de mult ansamblul.
Desi furca e destul de lunga, tubul e destul de usor, asa ca nu am avut probleme.
Am folosit si eu piulite autoblocante ( din alea cu plastic - in poza ta se vede mai bine - cu albastru) si din strangerea potrivita a acestora am obtinut miscarea tubului pe verticala.
Am un pic vibratii dar se sting f. repede - mai tare imi vibreaza luneta pe montura AZ facuta de fabrica.
Ideea ta cu teflonul pe plastic e f. buna - o sa am o miscare si mai fina. Apropos cum ai taiat asa frumos saibele din teflon.Ca la mijloc ii dai o gaura cu bormasina, dar pe exterior cum ai facut?
Poate ai folosit un fierastrau de ala de traforaj cu litza, de ne jucam noi pe vremea lu' impuscatu'...

Mai problematica e miscarea pe orizontala. Am folosit un surub, cu o ciudatenie de saiba (cu culoare gri in poza ) gasit prin lazile "cu tot felul" de prin beciul casei .
Aceasta "saiba", fiind destul de ingusta, are un pic joc pe suportul de lemn.Daca strang prea tare se invarte greu furca,daca strang prea putin are un pic joc.
Nu am insistat pe acest aspect.Cand o sa primesc trepiedul o sa fac niste modificari la furca in functie de cum e acesta.

Si daca tot am vorbit de vibratii, citeam in post-urile mai vechi ca unii au turnat nisip in picioarele trepiedului.Eu la luneta am avut alta idee.Am tras pe picioarele trepiedului niste tuburi de PVC un picut mai groase si le-am prins cu niste holsuruburi micute.Acum e mult mai bine d.p.d.v. al vibratiilor.Singura problema este la reglarea trepiedului pe inaltime, dar cum ma uit mai mult eu prin luneta nu mai conteaza.Am fixat-o pt. mine si e bine fixata.

[neox]

Saibele mici le-am taiat cu o carota de lemn si bormasina cu coloana (dar cred ca merge si la mana), dupa care am largit gaura pentru surub de M10 pt altitudine.
Saiba mare am taiat-o cu cutterul dupa care am pus-o pe un surub prins in mandrina masinii de gaurit si am finisat cu pila.

La miscarea orizontala trebuie neaparat teflon, daca vrei miscare lina dar fara ca montura sa fie extrem de sensibila la fiecare atingere. Daca poti mesteri o alta idee ar fi cu rulmenti, dar e mai complicat; Un disc din lemn/metal/plastic dur iar pe cant fixezi in suruburi 3/6 rulmenti mici (depinde de marime). Un al doilea disc, pe care e montura propriu-zisa, se roteste pe acei rulmenti. Iese un soi de 'rulment axial'

[Erwin]

la axa verticală am folosit doar 3 mici patine dreptunghiulare din teflon fixate cu şuruburi M3 cu cap înecat, aşezate la 120grade. Teflonul e un material pretios! Placa de bază este din textolit, suficient de fină ca patinele să lunece foarte lin. Problema monturii piston este la axa orizontală, unde diametrul bolţului este cam mic şi apar frecări, însă nu sunt foarte deranjante dacă instrumentul este lung, momentul de inerţie şi pârghia mare cu care poţi opera permite reglajul fin. La mak însă e mai dificil de aliniat.

[Michael Peter]

neox, erwin multumesc pt. informatii.

Erwin am o rugaminte - poti sa-mi spui si mie unde gasesti teflon in Timisoara.Cineva mi-a zis ca in magazinele gen praktiker,brithouse gasesc chiar saibe din teflon.Dar pana acum nu am gasit.Poate imi dai tu un sfat...
Aveam o placa alba de teflon de 30x30 cm dar nu o gasesc. Parca imi aduc aminte ca am dat acum cateva luni de ea, dar acum nu-mi mai aduc aminte unde si mi-e groaza sa iau zecile de cutii din beci si de pe pod la rascolit

[neox]

Uite aici o sursa - http://www.astrovest.ro/home/index.php?opt...;Itemid=66

[Erwin]

Astrovest are! Cred că o să mai iau şi eu o bucată, curând.
