[Laurentiu]

Am incheiat reconditionarea unui vechi trepied de teodolit (30-40 ani sau poate chiar si mai vechi).

In noua lui infatisare il puteti vedea (deocamdata neasamblat) in imaginile de mai jos:
http://picasaweb.google.com/laurentiu.alim...dTeodolit#

Trepiedul, primit cadou de la un amic, arata, initial, destul de deplorabil. Unul din picioare era putrezit (sau carbonizat, inca nu am inteles prea bine) in partea care intra in pintenul de metal care se infige in sol. Acesta a fost inlocuit cu unul nou, facut din stejar de un unchi al meu care este tamplar.

De asemenea, am mai facut, anterior, la strungar cele 6 piese metalice din capetele barelor rotunde, care servesc la atasarea de placa de adaptare a monturii.

Partile din fier au fost destul de ruginite. Cele din aluminiu (colierele care tin la un loc cele trei piese din lemn ale fiecarui picior) au fost insa in stare buna.

Reconditionarea a durat 2 saptamani si a constat in demontarea trepiedului, curatarea vopselei vechi atat de pe partile lui metalice cat si cele din lemn, aplicarea unei solutii antirugina pe piesele din fier si a mai multor straturi noi de vopsea cu pensula pe atat pe piesele metalice cat si cele din lemn (nu am compresor, numai asta mi-ar mai lipsi acasa ca sa divorteze nevasta-mea ).

Latimea unui picior al trepiedului este de 7,5 cm. Lungimea, strans, este de 100 cm iar complet extins 150 cm.

Sunt sigur ca suporta o greutate mult mai mare decat montura eq5 care va sta "calare" pe el

[zoth]

Belea mare, l-ai facut comunist ... da arata bine.
Ce iti e domnule cu nostalgiile astea ...
Felicitari pentru straduinta de a-l aduce la linia de plutire.

[Laurentiu]

Multumesc !

Drept sa spun, culoarea lui anterioara era portocaliu care nu-mi prea mai place de ceva vreme incoace

Trecand peste conotatiile "politice" ale unei culori sau alteia, rosu si negru merg tare bine impreuna dpdv estetic. Inspiratia mi-a venit de la un proiect anterior - luneta de 70/500 mm: http://www.astronomy.ro/forum/viewtopic.php?p=62864#62864

[neox]

Dragut !

Cam ce inaltime are cu picioarele stranse?
Din cate stiu la trepiedele de teodolit e cam 100cm. Sunt bune la refractoare dar daca ai Newton cu tot cu montura e mult prea inalt pentru observatii vizuale. Ar trebui tait cam o treime din el.
Probabil n-ar strica sa faci si o tava (sau alta modalitate) care sa lege picioarele intre ele, ajuta mult la rigidizare si eliminarea vibratiilor.
Sa-l folosesti sanatos...si da vrem poze pe de-a intregul ..cu tot cu montura !



P.S. deja mi-e mila mie ca o sa se strice vopseaua de pe varfurile de metal cand o sa fie folosit pe teren...arata prea bine

[theogon]

Din câte văd este un trepied de nivelă. Ţine liniştit 15-20kg. Este foarte rezistent şi este mai uşor decât un trepied de teodolit.
Picioarele sunt telescopice şi nu trebuie scurtat.
Felicitări pentru restaurare, cât şi pentru acordul cromatic.

[Laurentiu]

@neox: am spus mai sus - 100 cm strans. L-am testat cu newtonianul de 200/1200 mm si intradevar e incomod pentru vizual, chiar si cu picioarele complet stranse.

Pe de alta parte, newtonianul a redevenit, intre timp dobsonian

Rigidizarea e obtinuta infigand picioarele in pamant. Am mai confectionat si un fel de piedica cu trei brate, dintr-o chinga solida prinsa la mijoc intr-o piesa de aluminiu. Aceasta nu are atat rol in cresterea rigiditatii ci mai mult de a impiedica picioarele sa se deschida prea mult si sa ma trezesc cu montura trantita la sol.

Odata ce e infipt in pamant, vibratii nu mai exista (cel putin eu nu am sesizat).

Vopseaua de pe piesele care se baga in pamant se va duce cu siguranta. Dar asta e soarta lor

Trepiedul acesta e conceput mai mult pentru astrofoto si de fapt nu intentionez sa il folosesc prea des cu tubul de 200 mm (decat, poate, la vreo eclipsa de luna sau soare), pentru ca nu am montura capabila sa duca un astfel de instrument. Dar pentru mini-astrograful de 110/450 mm plus luneta de ghidaj este foarte ok (incarcarea este de aprox 6 kg).

@theogon: multumesc de apreciere si pentru informatie

[Erwin]

Arată foarte bine şi se încadrează perfect în noua linie de instrumente şi accesorii "Casino Royal" by Laurenţiu!
Să-l foloseşti sănătos mulţi ani de-acum încolo!

[neox]

[Laurentiu]

@Erwin: multam fain, domnule !

@neox:

[Mircea Pteancu]

Laurentiu
Ma faci invidios,esti sigur ca in alta viata nu ai faurit sabii si nu te-a chemat Mopalmo?
Felicitari pentru renovarea ''tovarasului'',arata excelent,abia astept sa vad ansamblul.

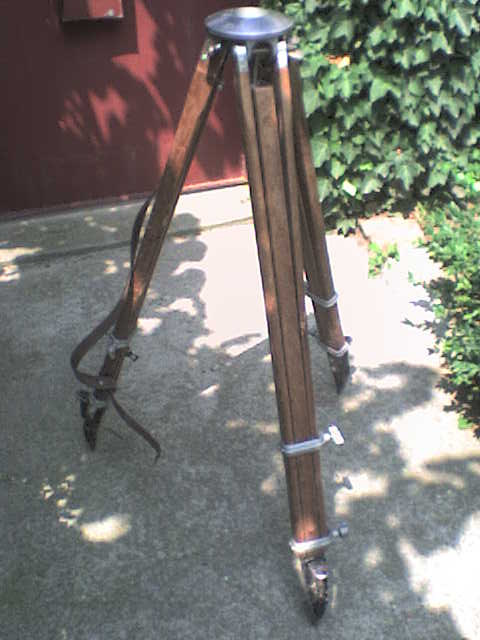

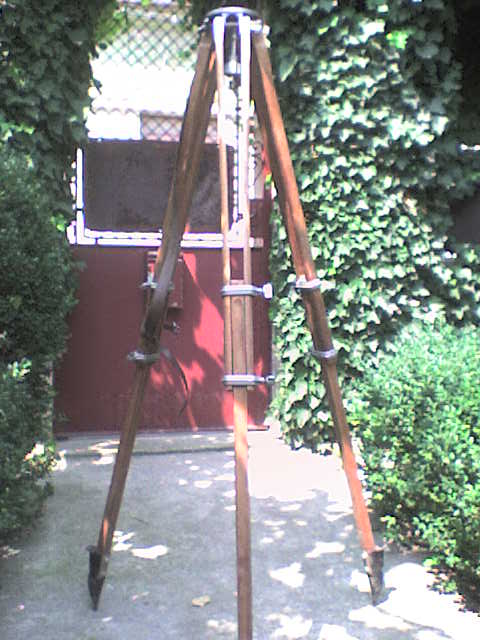

Sper ca nu te superi daca intreb si eu ceva aici despre trepiedul pe care l-am primit de ziua mea.
Rog colegii sa ma ajute sa identificam ce tip de trepied este si cam la ce performanta sa ma astept.
Inaltimile sunt :100cm/strans si 150cm/deschis la maxim;latime picioare (in zona tripla) 80mm;diametrul platformei aprox. 150mm-aici am marea problema ca este convexa.
Intentionez sa-l folosesc pentru lunete mici de 60mm diametru si maxim un metru focal ,si pentru Maksutov-Cass TS de 100x1400mm.Eventual,daca suporta,un RFT Newtonian de 125mm F/4.5.

Mircea

PS:datorita vremurilor....pe care le traim,cu timpul tot ce-i rosu tot portocaliu devine.Ai sa vezi tu,ca n-ai frecat destul cu smirghelu'

[neox]

Eu zic c-o sa tina cu succes toate instrumentele mentionate .
O imbunatatire ar fi prinderea picioarelor cu o 'tava' sau alte mijloace pentru rigidizare. Ajuta mult la eliminarea vibratiilor.
Nu stiu ce sa zic de platforma in sine, poate s-ar putea rezolva pe un strung. Din ce se vede pare a fi loc de ceva ajustari.



P.S. Frumos blogul, e prima data cand il vad, o sa ma pun mai pe indelete sa citesc .

[theogon]

Trepiedul din imagine este un trepied de uz topografic prevăzut cu cap sferic produs de firma Kern-Aarau. Permite orizontalizarea preliminară rapidă a instrumentului (teodolit) cu precizia de 3'. La noi în ţară sunt puţin răspândite, cele mai utilizate trepiede sunt cele cu masă dreaptă, şi prinderea aparatului (teodolitului) cu placa de tensiune (placă metalică elastică) şi şurub pompă - exemplificat tot aici de trepiedul recondiţionat de Laurenţiu

[Laurentiu]

Mircea, eu sunt convins ca va tine lesne instrumentele de care vorbeai. Picioarele infipte in pamant sunt un mare plus la capitolul stabilitate.

Sa-l stapanesti sanatos si... sa-l vopsesti in ce culoare iti pofteste inima

[theogon]

Pentru dl. Mircea revin cu precizări: sarcina unui astfel de trepied este de cel puţin 25-30kg. EXistă şi modele care trebuie să suporte fără nici o deformare, sarcini de peste 60 kg sau mai mult.
Astfel de modele sunt însă rare, personal am lucrat doar cu cele cu cap drept (orizontal).

[mcuzic2002]

Laurentiu,uite ce model de trepied topografic am gãsit pe net...
http://www.sculesantier.ro/Trepied-lemn-HE...egory_id=0
Firma respectivã e din Timisoara.La pretul acela eu cred cã meritã toatã atentia
