[marcel jinca]

In ultimele zile de concediu le-am dedicat realizarii unei platforme ecuatoriale.
Atasez cateva poze, urmand ca in cursul zilei de astazi sa prezint si cotele pentru cei interesati.
In cateva momente am sa ies sa observ Soarele.
Cer senin!

[Dan Vasiliu]

Frumoasa realizare. Felicitari! Intrebare: platforma are si un punct fix undeva in spate spre sud ?

[marcel jinca]

Multumesc de aprecieri.
Nu are pivot in sectorul sudic. Stiu ca era indicat, dar asta a fost hotararea mea.

[Dan Vasiliu]

Cred ca pivotul, pe langa o stabilitate mai buna, ofera si o precizie mai mare in urmarire. Asa, la extrem, din cauza greutatii telescopului, risca sa se dezechilibreze si sa "fuga" platforma superioara. Daca crezi ca va fi necesar se poate adauga ulterior.

[marcel jinca]

Iau in cosiderare acest sfat, dar dorinta mea a fost ca sa scap de "impins" in el, fiind un telescop de astroclub si nu unul personal.
La sedinte de observatii, unde am cativa privitori, este suficient ca dupa ce o persoana sta 1-2 minute cu ochiul in ocular sa nu trebuiasca sa stau iar sa-l reglez (centrez) pe obiectul supus observatiei.
Problema care o am acum de rezolvat este cursa. Se pare ca viteza de rotatie a motorasului e prea rapida. Trebuie sa regandesc transmisia.
Am sa revin.

Cer senin tuturor!

[Dan Vasiliu]

Ce tip de motor folosesti?

[marcel jinca]

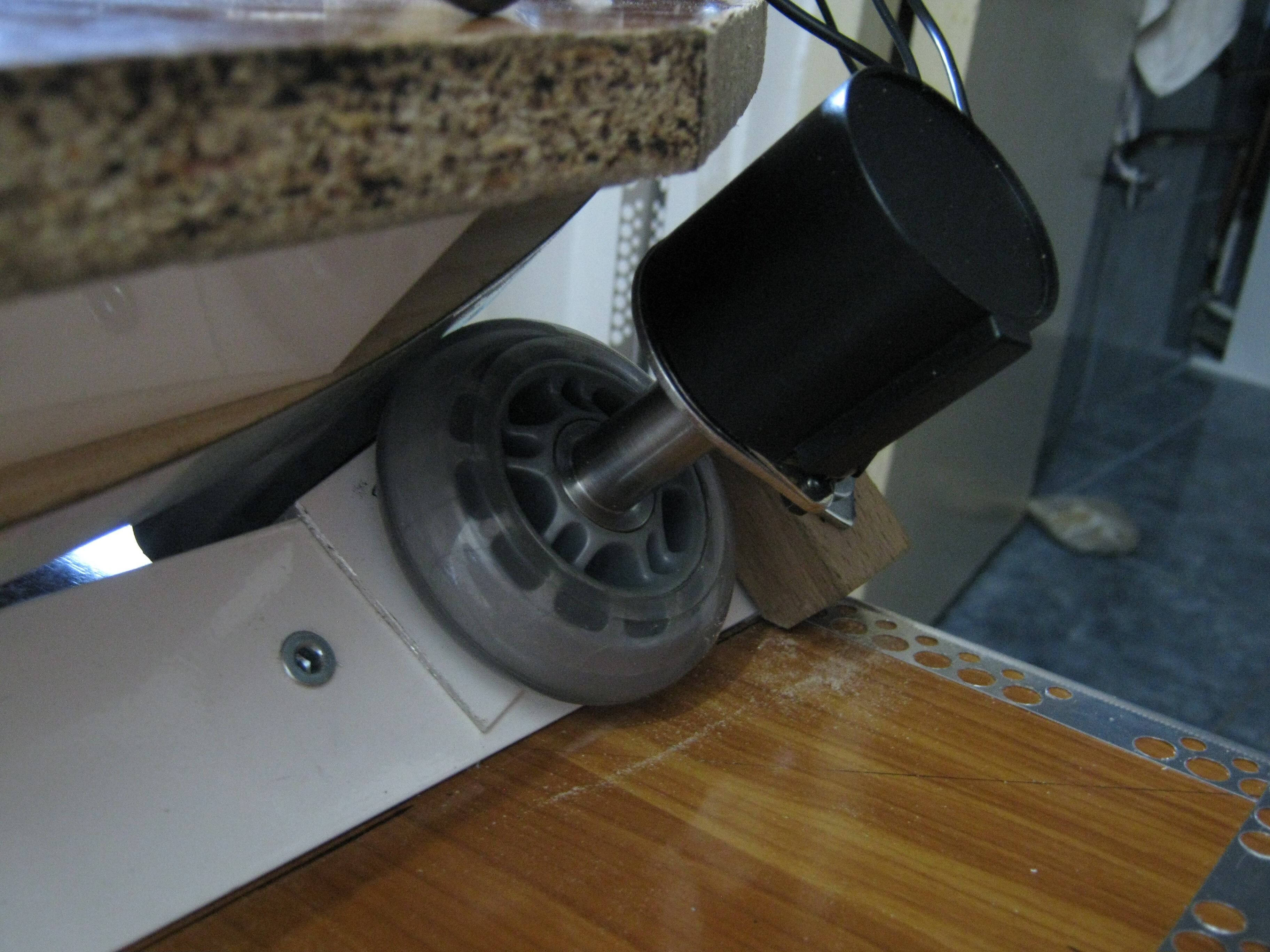

Motorul folosit este cel de pe RA din acest set:
http://astromagazin.ro/catalog/motoare-pen...4cf65e5581
Am desfacut controlerul si am observat un mic potetiometru. Am sa incerc sa vad ce se intampla.
Daca nu pot schimba viteza de rotatie de acolo, am sa introduc o rola suplimentara (o rola de presiune) cu diametrul corespunzator, astfel incat sectorul nordic sa ajunga la 15°/h.
Se studiaza.

[nobody]

Dupa toate aparentele:
http://www.harthinian.com/astro/eq32mods/picpec_part_1.html
http://www.harthinian.com/astro/eq32mods/i...roller.jpg
se aseamana foarte mult cu driver-ul pentru EQ4-5:
http://peymanmst.persiangig.com/nojum/eq5driver.BMP

Acel potentiometru nu are legatura cu turatia motoarelor ci cu limitarea tensiuinii/curentului.

Turatia este programata in microcontroler-ul care se poate observa in poze.

[marcel jinca]

Multumesc. Da, despre asta e vorba.
Am cronometrat si perioada de rotatie pe viteza 1X=651 secunde

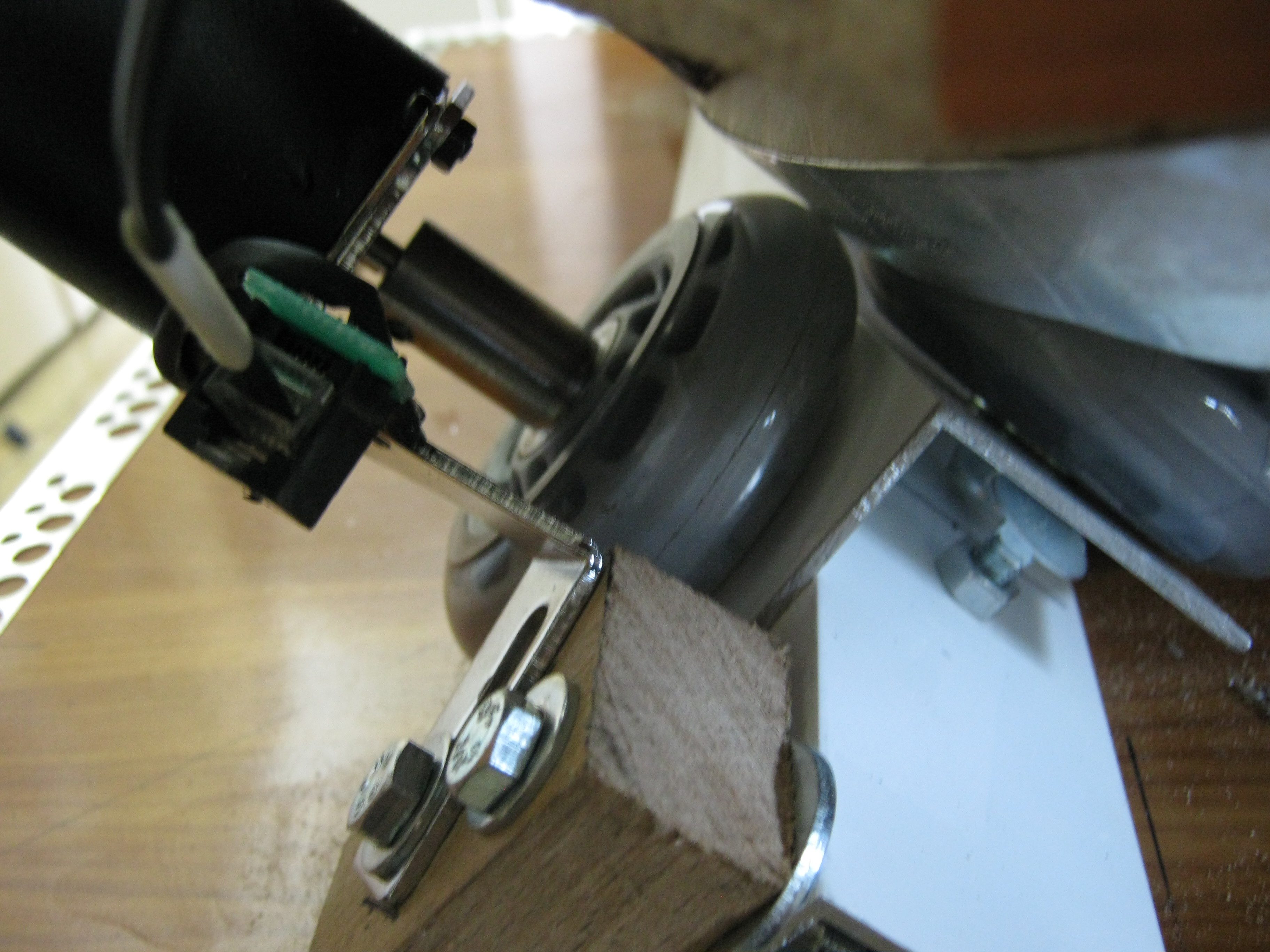

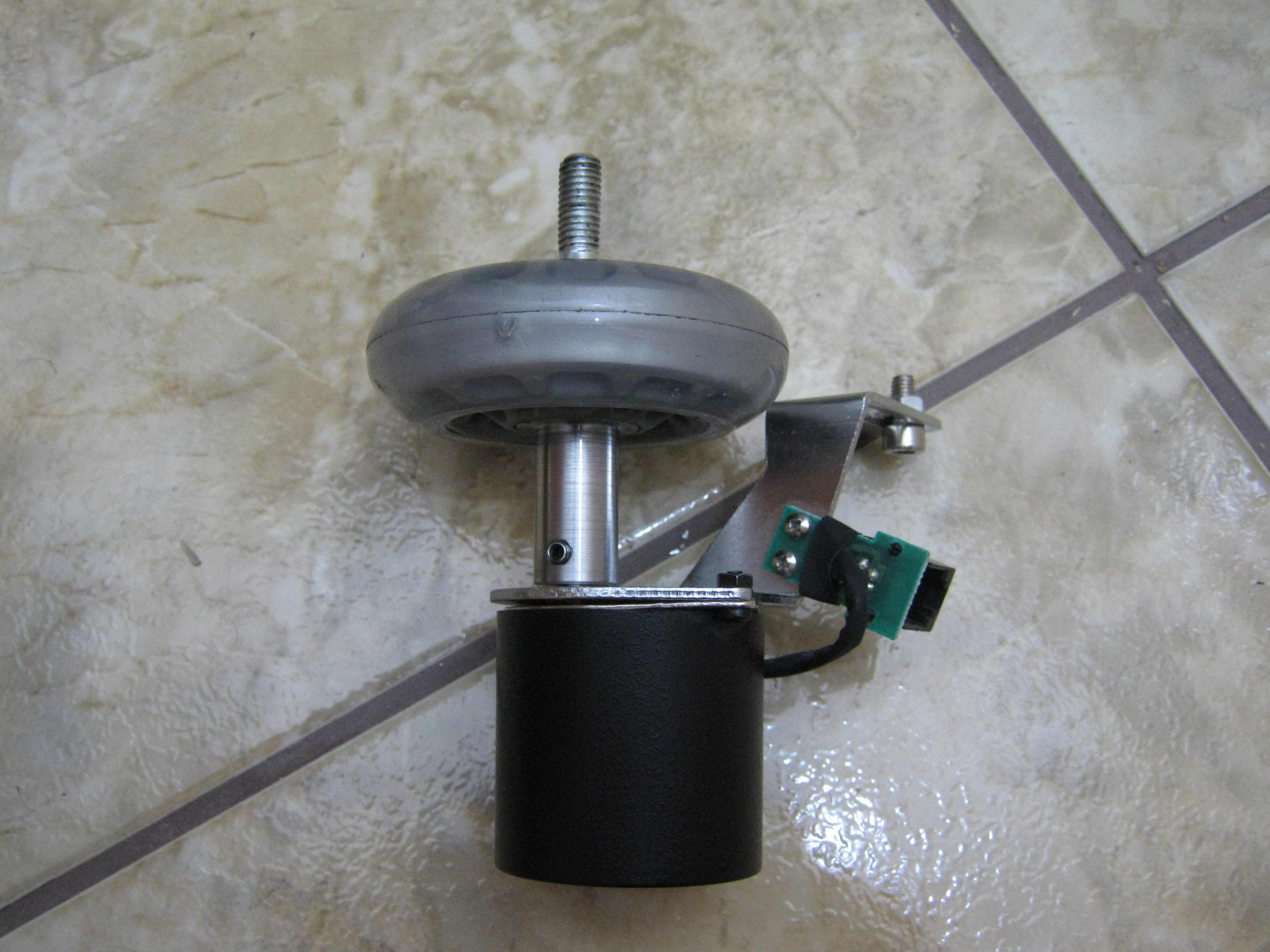

Rola de patina: diam=75 mm
Sectorul de nord : diam=914 mm
Urmeaza sa mai umblu putin la el.

[Dan Vasiliu]

Nu sunt specialist dar, la motoarele pas cu pas, viteza de rotatie se modifica functie de impulsurile transmise catre motor. Un electronist cred ca te poate indruma. Ar fi mai interesant decat intercalarea unor roti intermediare care maresc riscul de erori. Succes.

[Erwin]

S-ar putea ca reprogramarea microcontrolerului să fie mai anevoioasă decât construirea unei roţi de fricţiune la strung. Fiind un produs de serie, producătorul nu prea lasă flexibilitate şi nici nu dă documentaţie amănunţită, trebuie să faci reverse-engineering ca să afli microcodul. Doar dacă nu cumva au făcut alţii munca asta şi găseşti pe forumuri instrucţiunile necesare.

Rolele de patine nu sunt prea elastice? Se pot produce vibraţii destul de supărătoare în sistem.

[Dan Vasiliu]

Vezi daca te ajuta asta:
http://www.atelierulelectric.ro/articole/A...%20pas.pdf

Asteptam cu interes schitele platformei.

[nobody]

@Dan Vasiliu: De ce crezi ca a folosit, chiar si chinezu', un microcontroler acolo ?

@Erwin: Acel tip de microcontroler este OTP (One-Time Programmable). In general, produsele comerciale sunt protejate la citirea codului (microcodul este altceva). Reverse engineering nu se merita in acest caz. E mai simplu sa faci de la zero.

O solutie relativ simpla ar fi schimbarea frecventei oscilatorului, in anumite limite.

[Dan Vasiliu]

Parerea mea este ca tot mai bine ar fi reglajul controlleru-lui (daca se poate).

[Dan Vasiliu]

Uite o firma cu tot felul de circuite si componente pentru automatizari. Poate se gaseste ceva util pentru platforma. Au si controllere, kit-uri si multe altele. Trebuie "sapat" un pic pe site.

http://www.conexelectronic.ro/
