[zoth]

Va propun in topicul de fata o scurta trecere in revista a evolutiei designurilor de oculare de-a lungul vremii, de data asta pe baza unor patente gasite pe net.
Fara multe vorbe incepem azi cu ocularul Tolles, patent datat 25 septembrie 1855:

[zoth]

Facem acum un salt in timp pana in 17 decembrie 1907 cand Albert Konig propune variante imbunatatite pentru ocularul Ramsden:

[zoth]

Acelasi an, acelasi autor si o noua varianta pentru ocularul Ramsden:

[zoth]

Inca un salt in timp pana in 2 noiembrie 1915 cand acelasi autor, adica Albert Konig prezinta primul ocular care ii va purta numele si cateva variante ale acestuia:

[MariusP]

Sper ca nu sint in afara subiectului, daca fac observatia ca ocularul UWA 6 mm de la Sky-Watcher, cel cu 66 grade camp vizual aparent - http://www.skywatcher.ro/SK/SKUWA.htm - pare a fi modelul Konig din fig. 3. In plus are un grup Barlow montat in barrel.

[Mircea Pteancu]

Eu am construit in formatul 2 inch,dupa o schema din Optica lui Dodoc,ceva doar putin asemanator cu Fig.3,ocular pe care-l numesc Konig.Diferentele fata de Fig.3 constau in faptul ca la mine elementul divergent al dubletului de camp este concav iar lentila de ochi este o lentila simpla biconvexa de aberatie sferica minima.Aceasta schema este denumita Konig in cartea lui Dodoc.Mircea

[zoth]

Designul din figura 1 de mai sus este in general cunoscut sub numele de Konig I iar cele din figurile 2 si 3 ca variante/derivate ale sale.

[zoth]

Anul 1923 vine cu un design de exceptie propus de Heinrich Erfle, design ce va avea un cuvant greu de spus in domeniul astronomiei de-a lungul timpului.
Cunoscut sub denumirea de Erfle II, este folosit si azi pe scara larga si imbratisat de firme cu renume in domeniu: Takahashi, Baader, Vixen, Celestron si altele.

[Mircea Pteancu]

zoth,multumesc pentru veste!
Exista pe Internet tutoriale, si in limba romana,al caror scop ar fi informarea amatorilor,in speta a incepatorilor.Ei bine,acolo ocularul Erfle,este, pur si simplu, desfiintat ca fiind un design depasit.Ma bucur sa aflu ca ,de fapt,creatiile lui Erfle continua sa traiasca.Si inca bine!Mircea

[Doru Dragan]

La indicatia capitanului matelot de cursa lunga

[zoth]

Sper ca este o gluma, Mircea
Nascut initial pentru uz militar, ocularul Erfle a fost adoptat repede in astronomie fiind primul ocular de camp mare si nivel bun de corectie al acestuia.
Variante ale sale ajung pana la 70 grade.
Tot designurile Erfle au servit de-a lungul timpului ca sursa de inspiratie pentru nasterea ocularelor Kapella, Kaspereit, Zeiss Astroplanar, Wide Scan, Platyscopic si probabil si altele.
In zilele noastre ocularele Takahashi LE care sunt o referinta pentru performantele lor au design Erfle si exemplele ar putea continua...
Sunt bucuros sa va spun cu aceasta ocazie ca ocularul meu preferat este un Erfle de 60 grade in reincarnare Vixen, ocular care ma surprinde placut de fiecare data cand il folosesc.

[zoth]

Chiar daca a aparut mai devreme ca si conceptie, designul Erfle I a primit autentificarea prin patent american ceva mai tarziu decat varianta II, mai exact pe 1 ianuarie 1924.

[Mircea Pteancu]

Din pacate nu-i o gluma,cand gasesc ''opera'' am sa o citez.
Oare mai foloseste cineva de pe forum oculare Erfle (intrebare).
Ocularul de la binoclul IOR 7x40mm,care mie imi place foarte mult, mi-a fost prezentat drept ocular Erfle dar nu se incadreaza in tipurile de mai sus.
In tutorialul lui Emil Neata de pe astroclubul.org ,ocularul Erfle este prezentat ca fiind format din sase elemente.Chris Lord spune insa ca un ocular Erfle autentic este format intotdeauna din cinci elemente.Ocularul IOR are cinci elemente in formula 3-1-1.Mircea

[zoth]

Eu cred ca mai sunt posesori si utilizatori de oculare Erfle, doar ca nu toti stiu acest lucru.
Unii nu sunt interesati de constructia optica interioara a ocularelor lor, iar altii pot fi indusi in eroare de fabricanti/comercianti care de multe ori dau informatii insuficiente si chiar eronate despre produsele lor.

Ocularul binoclului IOR 7x40 nu seamana cu niciuna dintre cele trei variante de baza ale designului Erfle si nu stiu sa existe nici derivate ale acestui design care sa contina triplete.
Ocularul cu 6 elemente in formula 2-2-2 este insa un derivat apropiat din Erfle si a fost dezvoltat de Kaspereit caruia ii poarta si numele.
Altii insa il mai numesc Erfle modificat.

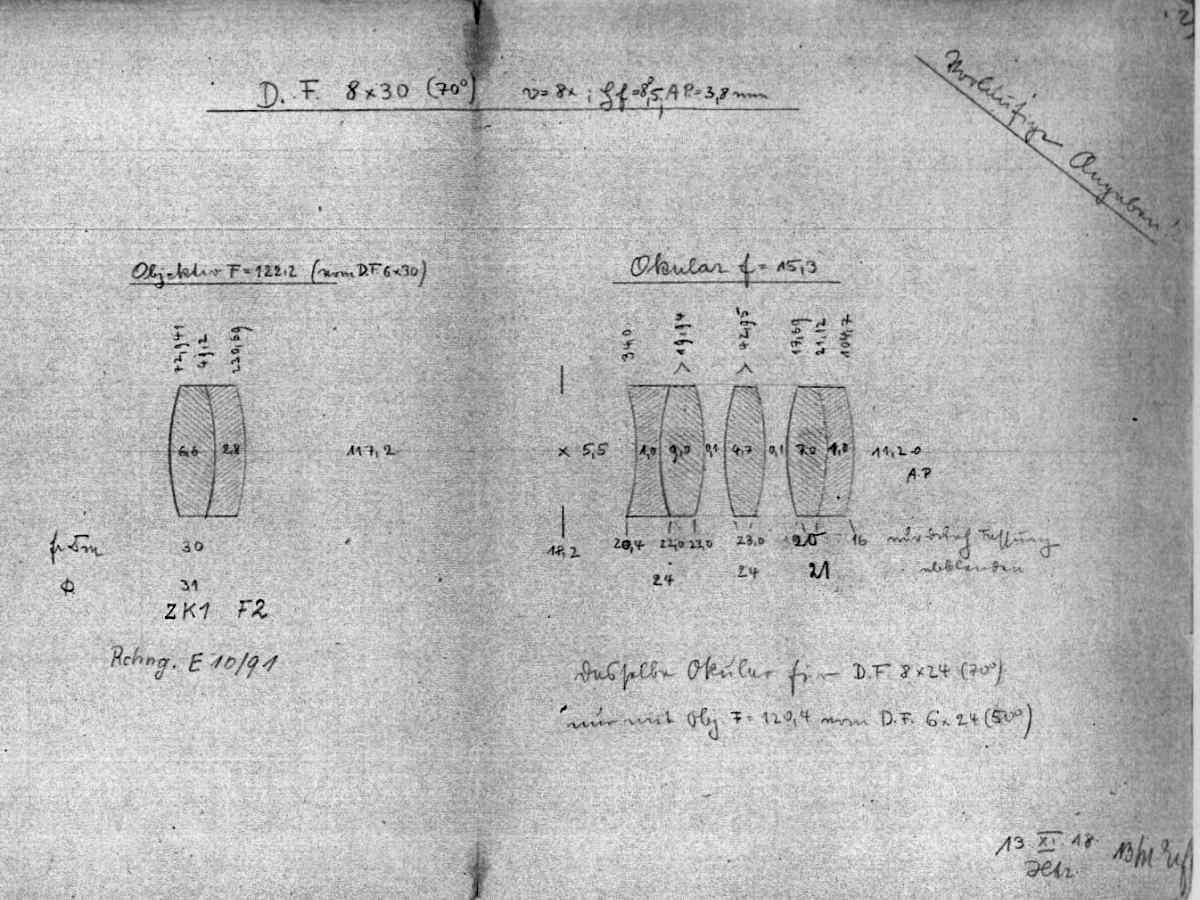

Si pentru ca tot am trecut prin perioada Erfle si am adus in discutie binoclurile, pun mai jos proiectul binoclului DF 8x30 posesor de oculare Erfle II neaose:

[Laurentiu]

In dorinta de a obtine un camp cat mai mare cu telescopul meu de 200 mm f/6 am achizitionat acum 2 saptamani un ocular de 40 mm pe 2 inch cu 60 grade camp aparent (2 grade camp real cu "instalatia" de mai sus).

Ocularul l-am cumparat de aici:
http://telescop-expert.ro/

Pe site-ul de mai sus nu am gasit referinte despre tipul ocularului (cu exceptia faptului ca e "super wide angle" )

Ocularul pare a fi un Erfle - un indiciu e acela ca are 5 elemente si seamana cu alte oculare de gen de pe site-ul producatorului (Teleskop Service).

Un prim test facut de mine arata promitator - nu am vazut semne de astigmatism, curbura de camp, etc. (dar la puterea de 30x cred ca ar fi destul de greu de sesizat; in plus testul l-am facut din oras, in conditii de cer poluat luminos, contrast destul de scazut al imaginii).
