Subiectul anterior :: Subiectul urmator |
|
Autor |
Mesaj |
Nordas Membru
Data inscrierii: 12 Sep 2013 Mesaje: 124
Localitate: Cluj-Napoca
|
Trimis: 19 Oct 2021 14:39 Download mesaj |
Titlul subiectului: ATM - Telescop Newton Dobson de 8" transportabil |
|
|
|
Buna,
Dupa experienta cu "Travelscope de 8" cu montura single pole" din link-ul de mai jos, doresc sa folosesc aceeasi optica pentru o montura mai solida si mai usor de operat. Telescopul va fi folosit doar la observatii vizuale.
https://www.astronomy.ro/forum/viewtopic.p...mp;start=0
Am folosit un design (in poza) gasit pe diferite forumuri pe care l-am adaptat pentru oglinda si optica pe care o am.
Doresc ca acest telescop sa fie robust, sa fie stabil la colimat si in masura in care se poate sa fie compact/demontabil. Am masurat si tubul optic asamblat incape in portbagajul masinii - nu trebuie demonatat.
In poza, piesele sunt din placaj de 18mm, cele 4 tevi sunt de 25mm diametru ( Hornbach) . Pe azimut ma gandesc sa folosesc 3 rulmenti (2 rulmenti se vad partial in poza) din care unul sa permita ajustari iar baza sa gliseze pe formica+teflon . Patinele, cu formica si teflon. Nu e figurata oglinda diagonala, pentru aceasta voi folosi acelasi sistem ca si la telescopul anterior.
As dori sa ma ajutati cu pareri pro-contra si ce ar fi mai bine inainte de a incepe sa fac piese. Sunt deschis la orice modificari considerand posibilitatiele pe care le am - inclusiv de concept.
- cat de demontabil astfel incat sa necesite o colimare fina intre iesiri la observatii ?
- cum se pot rigidiza diferite parti/ansambluri?
- in ce masura merita investit mai mult pentru rigiditate vs portabilitate ?
La final daca iese ceva demn de astro - si e cineva interesat pot sa ofer desene in format digital.
As vrea sa iasa o treaba buna!
Descriere: |
|
Marime fisier: |
120.67 kb |
Vizualizat: |
de 3001 ori |
|
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 20 Oct 2021 21:10 Download mesaj |
Titlul subiectului: |
|
|
|
Am de adus câteva observații la această construcție. Este mai grea decât este necesar. Placajul de 15mm de mesteacăn (se găsește la Hornbach la debitare, nu pe raft, trebuie cerut, dar nu e la fel de calitativ față de ce-am găsit la Holver) este arhisuficient. Acolo unde se necesită grosime mai mare, respectiv la cercurile de altitudine, se pot dubla piesele. Apoi, la secundară aș face 2 inele identice iar între ele aș pune 3 plăci din placaj, pe una vine focalizatorul iar pe cealaltă, la un unghi convenabil (45-60 grade) as pune căutătorul (căutătoarele). Aș renunța la cele 2 piese care apar între 2 dintre truss-uri. AȘadar un design clasic. Găsești multe telescoape construite astfel și motivele sunt cunoscute: sunt rigide, ușoare și păstrează foarte bine colimarea. Dacă dorești să îmbunătățești un sistem e bine să pornești de la ceva clasic, verificat și eventual să găsești soluții mai bune sau mai simple.
Baza cu gaură nu ajută la mai nimic, eventual la răsturnarea telescopului dacă iese prea ușoară. Un singur rulment central și baza cu spițe și butuc, la fel și fundul cutiei rockerului. Și rulmentul poate să fie mic, cât să treacă un șurub M6 sau M8. Cât material ai la spițe și butuc nu cântărește mult mai mult decât cei 3 suporți și 3 rulmenți și dacă e prea ușoară poți pune acolo o greutate.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
Nordas Membru
Data inscrierii: 12 Sep 2013 Mesaje: 124
Localitate: Cluj-Napoca
|
Trimis: 21 Oct 2021 11:15 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin,
Multumesc de raspuns - ma ajuti foarte mult!
Am fost harnic ... cum nu era nici un raspuns ieri dimineata m-am apucat si sunt deja taiate.
Baza nu e greu de inlocuit - daca nu satisface. Cred ca ai dreptate, 3 rulmenti pare o complicatie inutila. Am vazut undeva un design similar si ori mi-a placut ori - poate ca daca gliseaza sprijinit in 3 puncte e mai bine decat un singur rulment central. Vom vedea daca a meritat complicatia.
Placajul e de 10mm mesteacan de la Holver. Calitate foarte buna. Totusi,cand l-am taiat pe CNC parea ca e umed (nu exagerat) asa ca am sa tin piesele cateva zile in casa la 20C - da' de se mai zvanta.
Si la secundara ai dreptate. O sa tai inca o piesa identica si iti iau sfatul in serios.

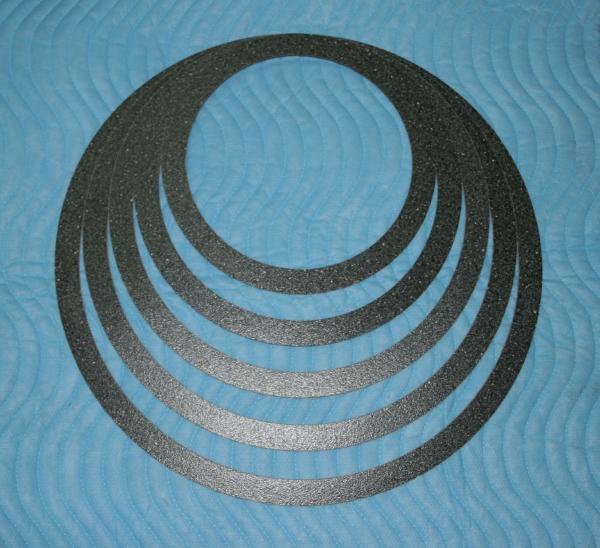

Marea intrebare e - de unde fac eu rost de material ca sa fac o piesa din poza de mai jos?? Ce material gasesc in Romania care sa fie ok? Sau ce alternative bune as putea gasi?
Descriere: |
|
Marime fisier: |
49.12 kb |
Vizualizat: |
de 2918 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 21 Oct 2021 11:27 Download mesaj |
Titlul subiectului: |
|
|
|
Nordas a scris: | Marea intrebare e - de unde fac eu rost de material ca sa fac o piesa din poza de mai jos?? | Ce material este acela, metal/tabla sau PVC/plastic?
Plastice gasesti la aproape orice magazin sau firme de panouri publicitare/advertising: https://www.hornbach.ro/shop/Placa-Bravo-P...rodus.html
|
|
Sus |
|
|
Nordas Membru
Data inscrierii: 12 Sep 2013 Mesaje: 124
Localitate: Cluj-Napoca
|
Trimis: 21 Oct 2021 18:29 Download mesaj |
Titlul subiectului: |
|
|
|
Valy,
PVC-ul de la Hornbach cred ca e perfect. Multumesc.
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 21 Oct 2021 18:52 Download mesaj |
Titlul subiectului: |
|
|
|
Se lucreaza destul de bine la CNC, e destul de rigid dpdv. mecanic, doar ca are o structura cam poroasa, daca insisiti se deformeaza/rupe iremediabil insa eu nu am patit asta cu el, depinde si cat de mult il stresezi in proiectul tau.
https://www.astronomy.ro/forum/viewtopic.p...t=0#166112
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 22 Oct 2021 13:37 Download mesaj |
Titlul subiectului: |
|
|
|
Dacă este pentru alunecare în loc de Formica nu e bun PVC-ul moale, trebuie dur. Eu am primit niște bucăți de Komadur de 2mm de la un prieten care face materiale publicitare. Alunecă bine teflonul pe el însă nu așa bine ca pe Formica și se uzează în timp. Formica (melamină) nu se mai găsește foaie subțire, doar blat de bucătărie de la 22mm grosime în sus. Americanii mai nou folosesc plăci din poliester armate cu fibră de sticlă care se folosesc pentru placarea pereților în loc de faianță și care au și onduleuri pe suprafață, imită piatra sau ceva. Nu am găsit la noi din păcate.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 22 Oct 2021 14:26 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin a scris: | .Formica (melamină) nu se mai găsește foaie subțire, doar blat de bucătărie de la 22mm grosime în sus... | Gasisem parca la metro sau selgros in zona de bucatarie - fund de plastic, parea a fi ceva alunecos, poilamida, nu prea stiu denumirea, dar erau mai subtiri sau mai groase (10-20mm), unele chiar mari (30-50cm dimensiune), ar putea fi o solutie. Poti testa acolo, iei doua, le suprapui si vezi cum aluneca.
|
|
Sus |
|
|
Nordas Membru
Data inscrierii: 12 Sep 2013 Mesaje: 124
Localitate: Cluj-Napoca
|
Trimis: 22 Oct 2021 17:31 Download mesaj |
Titlul subiectului: |
|
|
|
Da, este pentru alunecare. Am sa fac o vizita la Hornbach sa vedem ce placi au acolo.
Dar am si un prieten care se ocupa cu imprimari 3D. El are un catalog cu materiale ( placi) din tot felul de materiale. Am sa ma consult cu el sa vedem ce material putem gasi sa fie dur si lucios.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 22 Oct 2021 21:43 Download mesaj |
Titlul subiectului: |
|
|
|
Există niște tăvi din melamină dar nu mai știu unde am văzut. Farfurii am văzut în mai multe locuri dar zona dreaptă are diametrul prea mic. Doar că nu sunt cu relief ondulat ci netede. Ebony star are relief, alunecarea este foarte bună.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 22 Oct 2021 22:47 Download mesaj |
Titlul subiectului: |
|
|
|
Nu erau discurile de vinil solutia ideala pentru asa ceva?
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 23 Oct 2021 08:36 Download mesaj |
Titlul subiectului: |
|
|
|
Erau, dar la diametru mic. Pentru stabilitatea unui truss ai nevoie de un diametru ceva mai mare.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
mihaig Membru
Data inscrierii: 20 Noi 2012 Mesaje: 268
Localitate: Timisoara
|
Trimis: 23 Oct 2021 10:51 Download mesaj |
Titlul subiectului: |
|
|
|
In vremurile cind foloseam dob-uri nemotorizate,am utilizat asta:
https://www.amazon.de/-/en/Rotating-Bearin...5&th=1
Inainte de a fixa Lazy Susan-ul de cele 2 placi,am pus fetru de mobilier un pic mai gros decit inaltimea rulmentului pe una din fete,apoi am fixat LS.Fetrul s-a presat putin,oferind un coeficient de frecare foarte bun.
_________________ EQ/AltAz mount "heavy duty",EQ5 reconstruit,OnStep GO TO +Smart Hand Controller-,refractor 6" f/10,3" f/11,Dall-Kirkham 7" f/26.Dobs 12"/16" cu OnStep goto.20" in constructie.Toate hand-made.SW Newt 10"goto, |
|
Sus |
|
|
Nordas Membru
Data inscrierii: 12 Sep 2013 Mesaje: 124
Localitate: Cluj-Napoca
|
Trimis: 23 Oct 2021 17:00 Download mesaj |
Titlul subiectului: |
|
|
|
Mici progrese ... am inceput sa finisez piesele...
Petru azimut, in cazul in care baza cu gaura nu functioneaza cum trebuie am pregatit si doua discuri din placaj de 4mm ca sa schima la solutia cu rulment central.
Dar ... problema e ca nu stiu ce material de alunecare sa pun pentru azimut. Am cautat la Hornbach dar sunt doar placi de acrilic si PVC care nu sunt ok. Pe langa asta eu am estimat o grosime pana in 1mm. Cred totusi ca ar merge si eva placi de 2mm.
Am nevoie de ajutor sa gasesc o solutie.
Descriere: |
|
Marime fisier: |
605 kb |
Vizualizat: |
de 2726 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10696
Localitate: Bucuresti
|
Trimis: 23 Oct 2021 18:46 Download mesaj |
Titlul subiectului: |
|
|
|
Capace de la cutiile de lavabila?
|
|
