[valy]

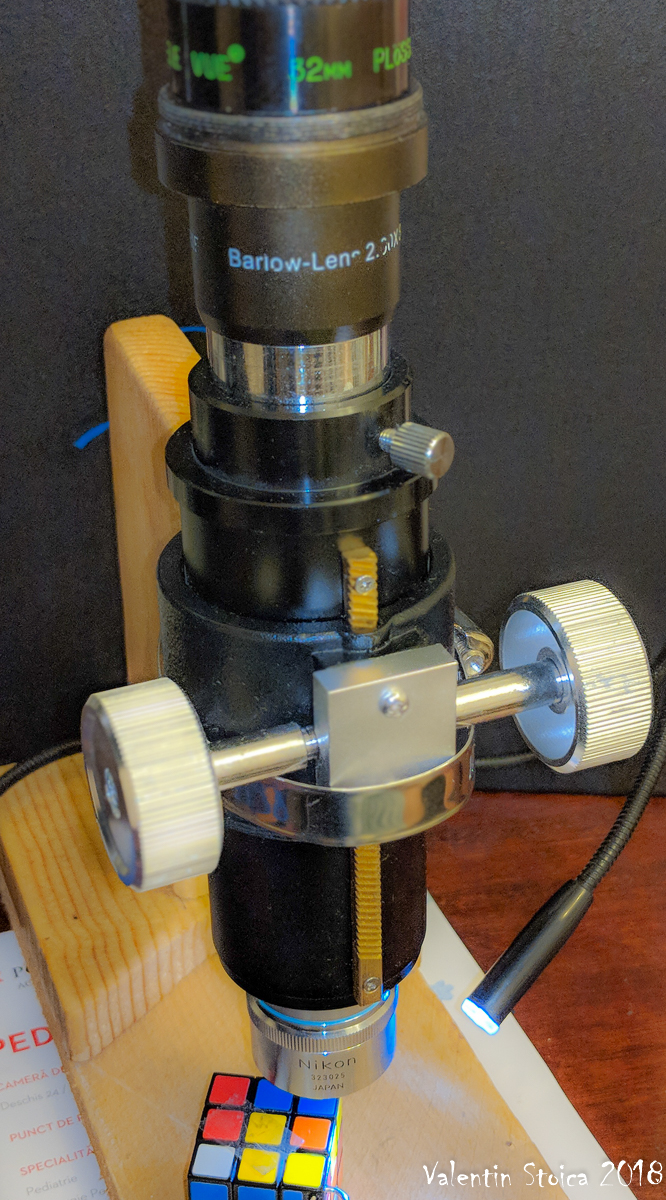

Am luat un obiectiv de microscop 40x pentru foto macro, dar in combinatie cu niste lemn, focuser si oculare a rezultat un microscop veritabil . Fiind un obiectiv finit merge cu oculare fara nici o alta adaptare. Mai jos o poza cu "instalatia" si o tiparitura fotografiata cu telefonul prin ocularul hyperion 17mm.

[Erwin]

Super! De multe ori m-am jucat cu oculare şi lentile diferite şi am construit diferite microscoape improvizate însă ideea ta de a folosi un focalizator de lunetă e foarte tare! Cred că merge şi un focalizator de lunetă ieftin, important e să aibă tubul destul de lung, văd că l-ai prelungit cu o lentilă barlow, o altă idee excelentă. Pe post de obiectiv pot fi folosite şi oculare cu focală scurtă. Am folosit chiar şi obiective de cameră de supraveghere de 4 şi 6mm.

[valy]

E doar tubul de la barlow ca prelungitor, am scos lentila. E un obiectiv finit 210mm deci cumva senzorul/ocularul trebuie sa fie la 210mm departare, plus/minus.

[valy]

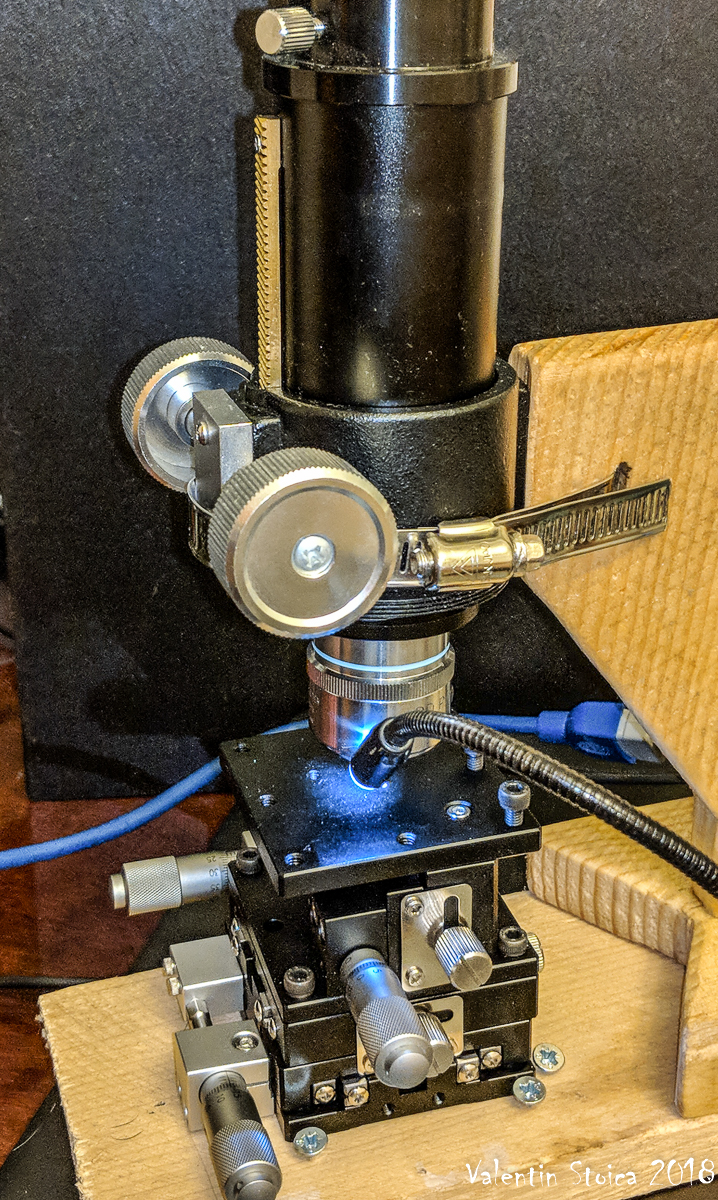

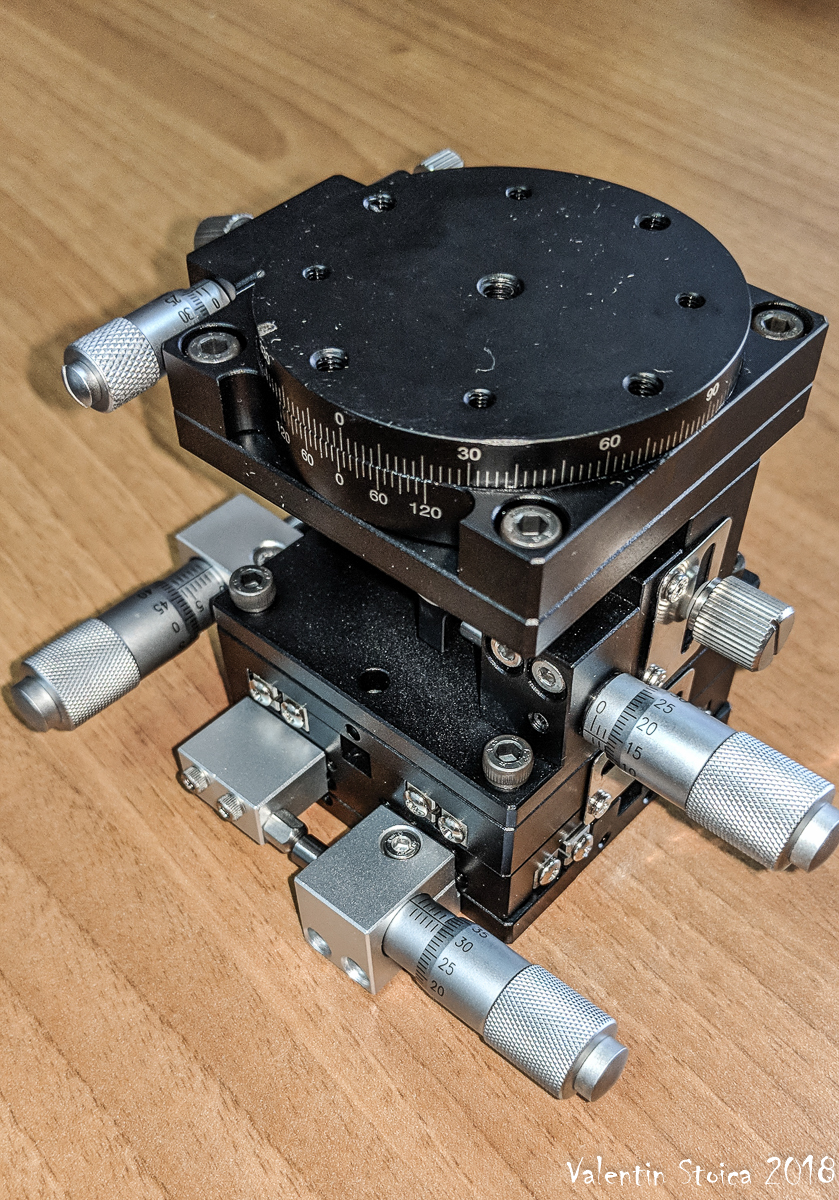

Din pacate la magnificatia existenta si la DOF-ul ingust nu prea merge focusul grosier, cu greu setezi clarul, se mai misca si suportul ca nu este prea inchegat, astfel instalatia a primit un upgrade: o masa micrometrica, cu deplasare fina pe XYZR.

Apropos, cum se calculeaza magnificatia totala? La microscoape ai ocular cu specificatii 10x de obicei (40x X 10x = 400x), dar ocularele astronomice au focala in mm.

[catalin dumitru]

Magnificația totală la microscoape e valabilă doar pentru lungimea standard a tubului , 160 mm parcă ...

Din formula de calcul reiese clar că focala microscopului scade cu creșterea distanței dintre ocular și obiectiv .

[valy]

Cu reglaj fin e alta viata, am pozat un fragment dintr-un varf de scobitoare, ochiometric cu ocularul de 17mm cuprind aprox. 0.4mm, imaginea este un focus stacking din 30 de cadre:

[saiph]

[zoth]

La ocular marginea campului se vede tot albastra sau telefonul e de vina?

[valy]

Se vede si la ocular, dar oricum e vorba de contrast mare intre marginea neagra si imaginea luminoasa, oare nu apare asa in orice sistem? Mai e o chestie ca la foto am o saturatie mai mare, vizual se vede ceva mai discret.

[valy]

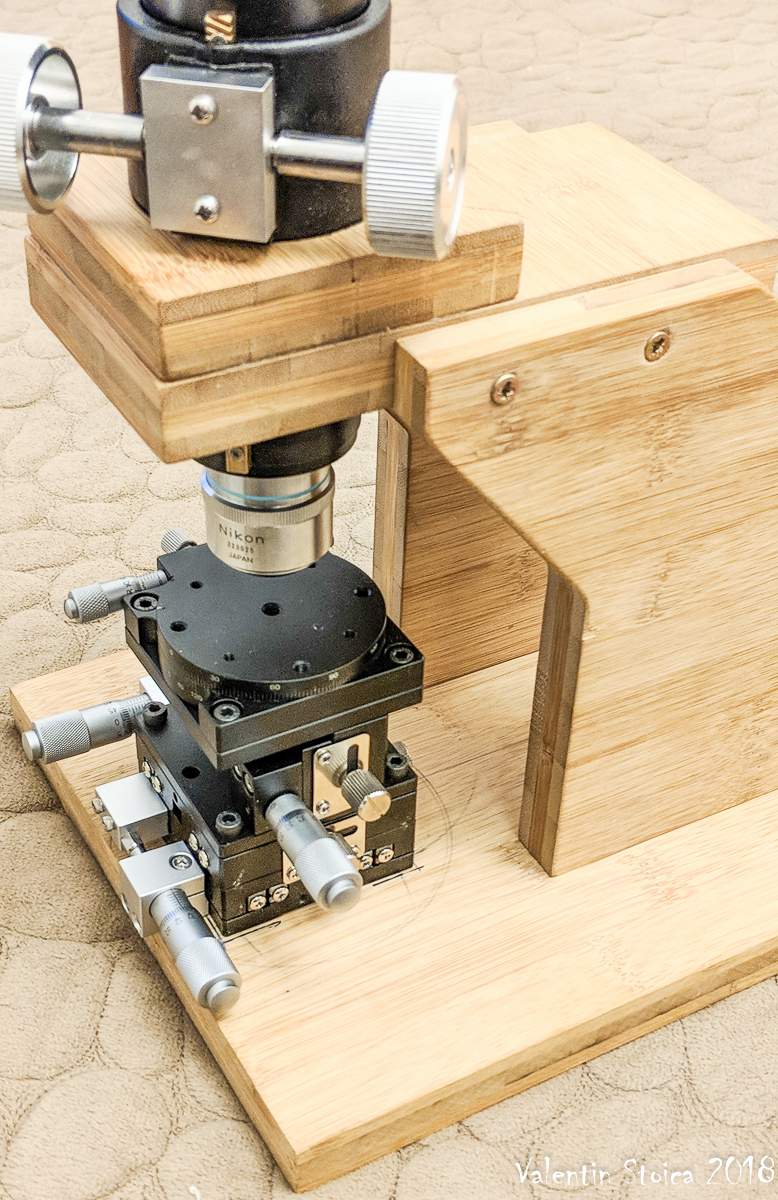

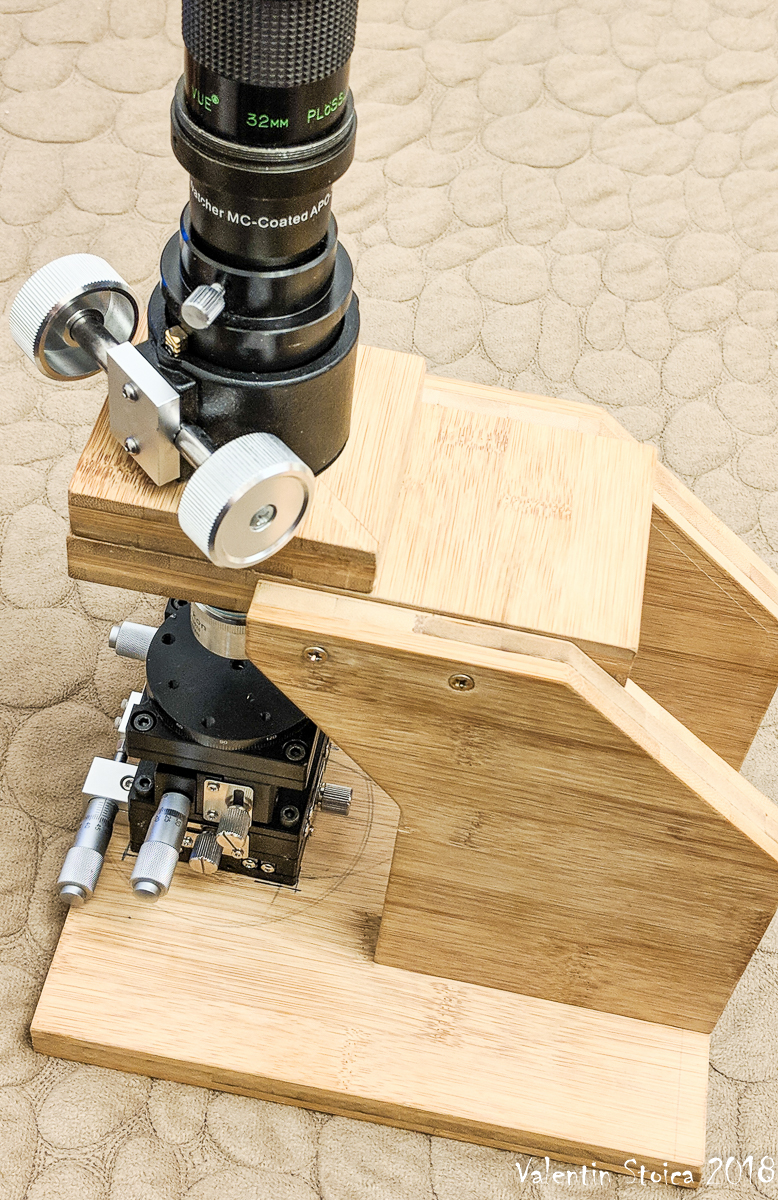

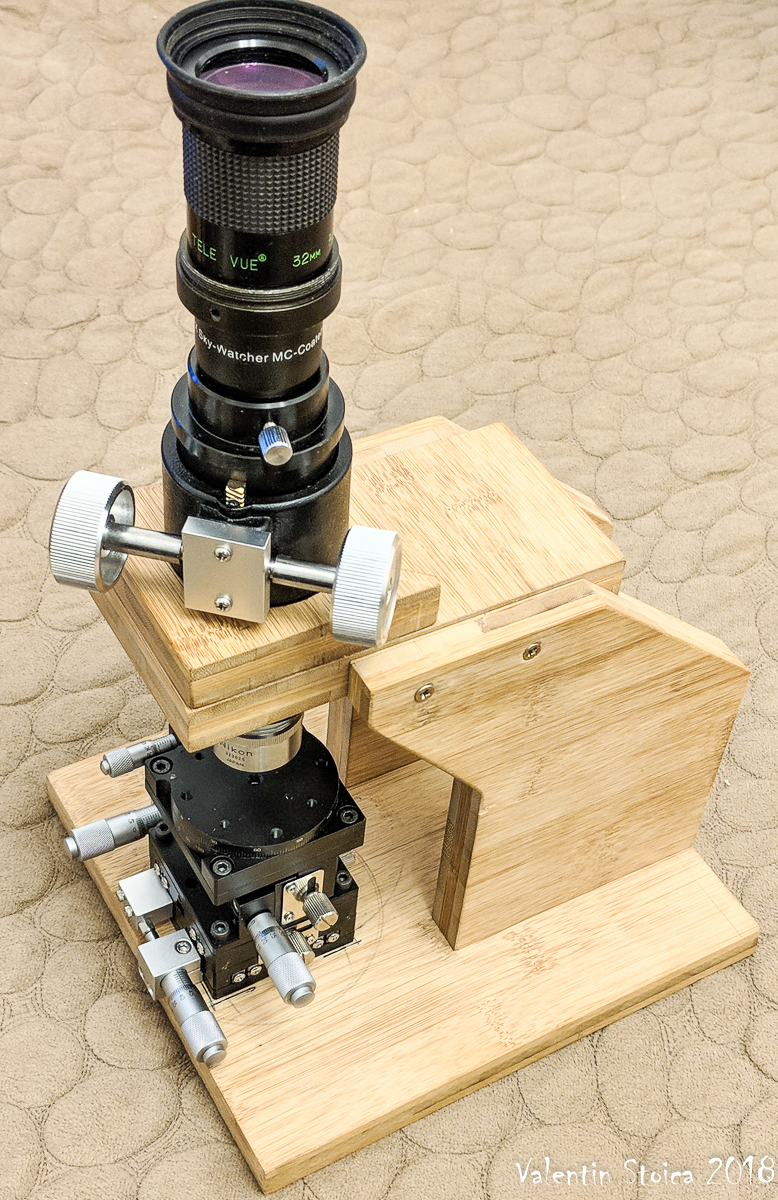

Constructia initiala era foarte subreda, mai ales la magnificatia utilizata, asa ca am refacut suportul pe baze mai solide dintr-o placa de bambus, e si mai grea, si mult mai stabila, cel putin vizual este ok.

[Erwin]

Faină sculă! Mi-a scăpat topicul ăsta. Îmi place mai ales masa aia micrometrică.

[valy]

Este ok tinand cont si de pret si de faptul ca ai 4 axe de miscare, insa la puterea de marire 40x a obiectivului parca nu e foarte fin pasul micrometric.

[Andi]

[valy]

[Mircea Pteancu]

valy

Sper sa nu te superi de o glumitza...
Folosind vocabular de prim-ministru al Romaniei : ''orice'' injiner stie ca acela este nu axa ci grad de libertate.

Mircea
