[geky astro]

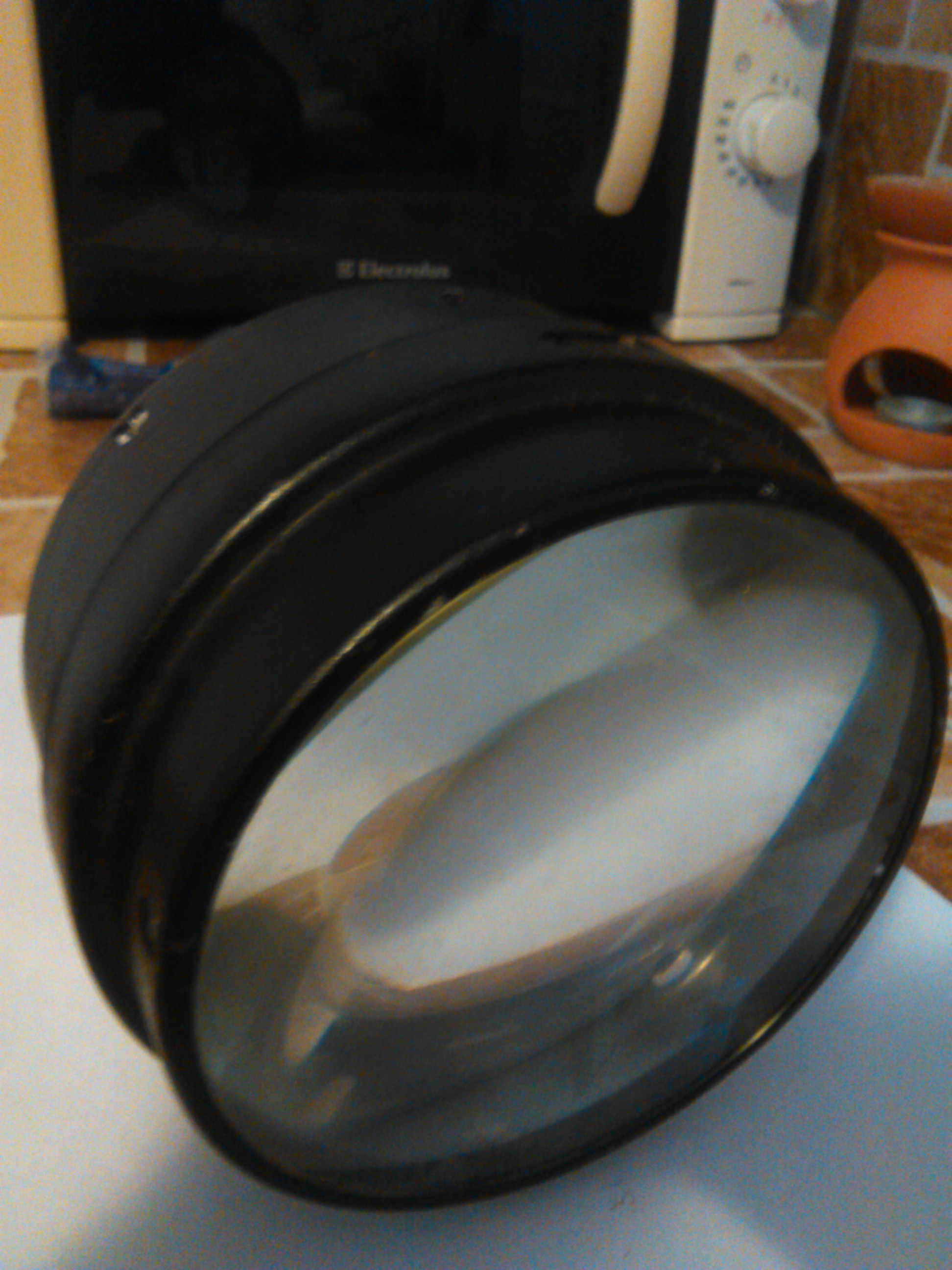

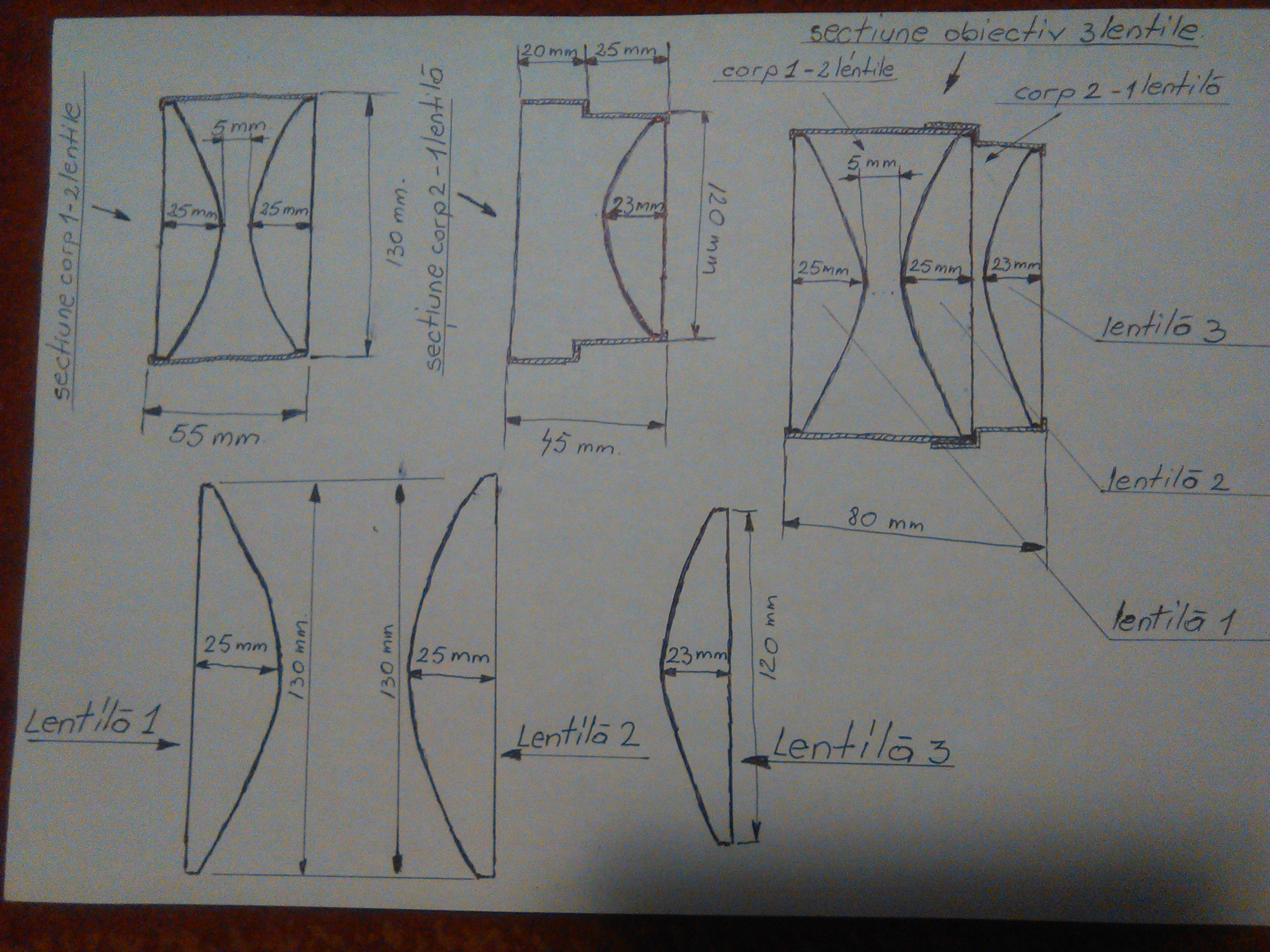

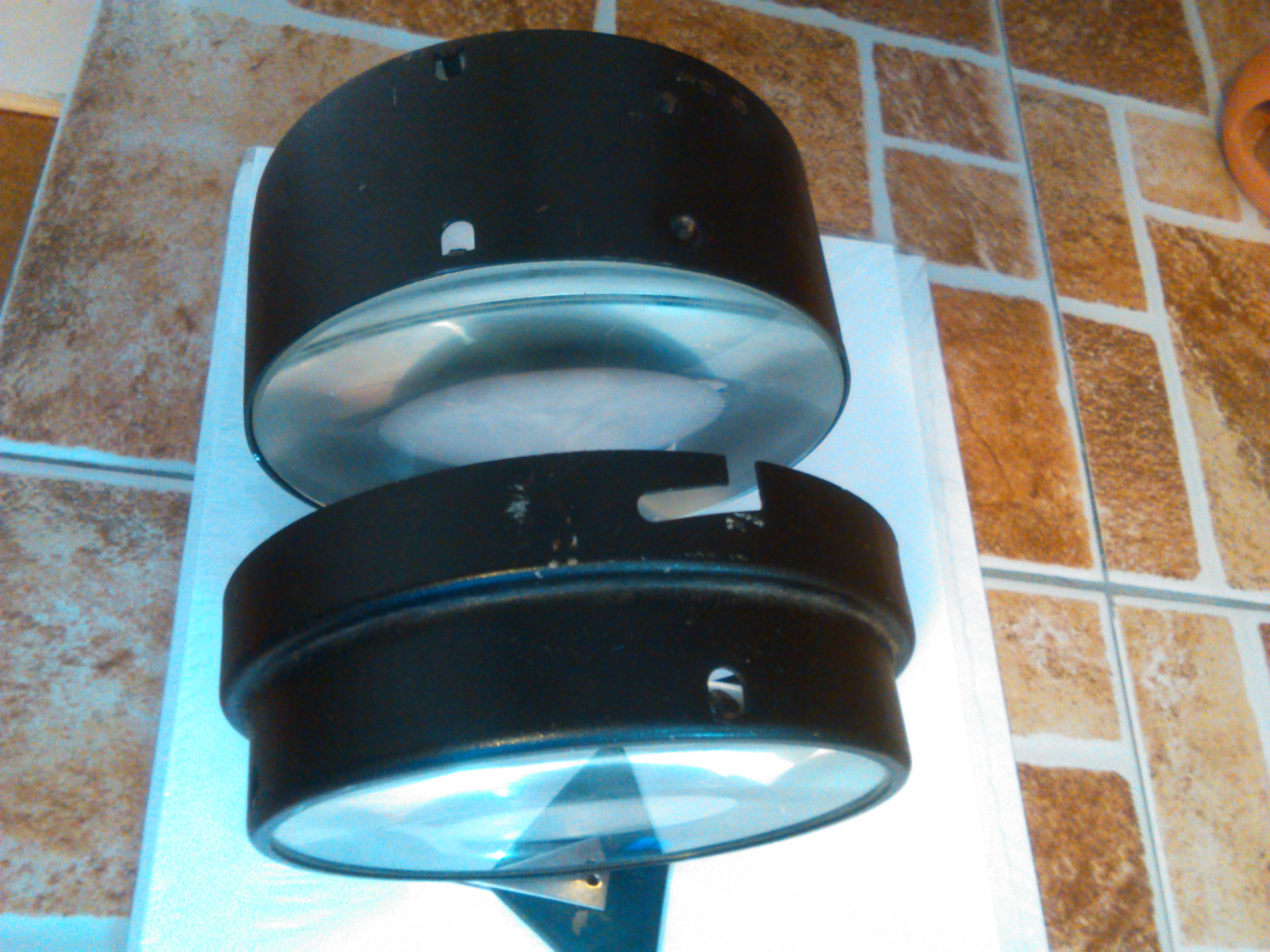

Mai intii buna ziua la toata lumea . Doresc sa-mi construesc un telescop refractor,fapt pt care am achizitionat un obiectiv format din 3 lentile convergente (plan convex) cu urmatoarele diametre - 2 lentile la 130 mm si 1 lentila la 120 mm ,lungimea totala a obiectivului este de 80 mm (posibil ca acest obiectiv sa fie unul apocromat) acest obiectiv l=am cumparat acum 6 ani dintr-un tirg de vechituri cu 100 lei f ieftin dupa parerea mea . Problema este ca nu stiu care este distanta focala a acestui obiectiv si cei mai important daca acest obiectiv pot sa-l folosesc la constructia lunetei pe care mi-am propuso mai jos o sa alatur si o schita detaliata a acestui obiectiv si poze,daca ma poate ajuta cineva cu sfaturi si idei.... va multumesc anticipat.

[V. Istvan]

Salut.
Ansamblul optic pare să fie un condensor, folosit pentru concentrarea luminii unei surse luminoase. Imaginea oferită va avea aberații pronunțate... Mă rog.
Să mă corecteze cine este mai documentat...
Se poate învăța totuși din construcția aceasta...

[geky astro]

cu lentilele de la acest ansamblu optic,aranjate intr-o alta montura, pot realiza un obiectiv viabil pt o luneta? ma poate ajuta cineva ?

[Stanescu Octavian]

nu poti face mai nimic de genul luneta refractor apt pt performanta astronomica .
trebuie prima data sa stii ce sorturi de sticla ai in mana apoi sa faci proiect daca iese ceva din sorturile avute . mai bine slefuiesti oglinda ca ai imagine buna din un singur element

[V. Istvan]

Dacă tot sunt achiziționate, s-ar putea folosi de exemplu ca lupă pentru lucrări migăloase... Electroniștii utilizează frecvent așa ceva.

[Erwin]

NU poți face o lunetă valabilă cu aceste lentile, indiferent de la ce aparat optic provin ele. Dar te încurajez călduros să experimentezi cu ele! Proiectează imaginea Soarelui pe un perete alb până obții un disc cât mai mic și măsoară distanța de la mijlocul celulei la perete, aceea e distanța focală. Vezi să nu ia foc! Fă rost de un ocular de binoclu sau un obiectiv de la o cameră foto veche și folosește-o pe post de ocular. Uită-te la obiecte îndepărtate și evaluează imaginea în raport cu un binoclu. Dacă vezi franjuri luminoase în jurul obiectelor și ai contrast redus sau dificultăți mari în focalizarea corectă a imaginii e clar că nu se pot folosi la o lunetă.

Cu 100-150 lei poți lua second-hand un obiectiv de 80mm cu distanța focală de 900mm. Prima mea lunetă are un astfel de obiectiv, am construit tubul, focuserul, montura (pipe apoi piston) azimutală și am făcut numeroase observații atât planetare cât și DSO și care mi-a adus multe satisfacții.

Studiază ce înseamnă acromatizarea unui obiectiv astro. Există cărți, literatură pe "goagăl". Evită youtube la început pentru că sunt o mulțime de fake-uri. Experimentează cu toate lentilele care îți cad în mână! Abia când începi să ai habar de noțiunile teoretice și ai un pic de experiență practică poți purcede la construcția unei lunete.

Citește topicul "Home Made Optics - Lunete si alte sisteme optice" scris de colegul nostru tamasflex.

[geky astro]

(LNAC.150.050)
$652.00
Item Description
Lens Diameter
Clear Aperture
No of Elements
Focal Length
F-Ratio
Type of Coating
Fully Multicoated
Average Strehl Ratio
Weight (incl. cell)
Cell O.D.
HandFigured
Minimum Surface Quality
Achromatic Hand Figured Doublet in Push-Pull style cell
154 mm
150 mm
2
750 mm
F/5
SiO2 Broadband Multilayer Film (Yellow)
YES
0.87
2.65 Kg
192 mm
YES
PV/4

ADD TO CART
150mm (6") F/8
(LNAC.150.080)
$652.00
Item Description
Lens Diameter
Clear Aperture
No of Elements
Focal Length
F-Ratio
Type of Coating
Fully Multicoated
Average Strehl Ratio
Weight (incl. cell)
Cell O.D.
HandFigured
Minimum Surface Quality
Achromatic Hand Figured Lens in Push-Pull style cell
154 mm
150 mm
2
1200 mm
F/8
Broadband Multilayer Film (Yellow)
YES
0.90
2.60 Kg
192 mm
YES
PV/4
ADD TO CART
IN STOCK NOW!
150mm (6") F/15
(LNAC.150.150)
$652.00
Item Description
Lens Diameter
Clear Aperture
No of Elements
Focal Length
F-Ratio
Type of Coating
Fully Multicoated
Average Strehl Ratio
Weight (incl. cell)
Cell O.D.
HandFigured
Minimum Surface Quality
Achromatic Hand Figured Doublet in Push-Pull style cell
154 mm
150 mm
2
2250 mm
F/15
SiO2 Broadband Multilayer Film (Yellow)
YES
0.95
2.40 Kg
192 mm
YES
PV/4 ce parere aveti?toate cele 3 modele sunt produse de ISTAR OPTICAL ARIZONA U.S.A,au acelasi pret si se difera asa cum ati puput vedea, doar prin distanta focala care este de 2250 mm,1200mm si 750 mm,d-voastra ce ati alege ?

[geky astro]

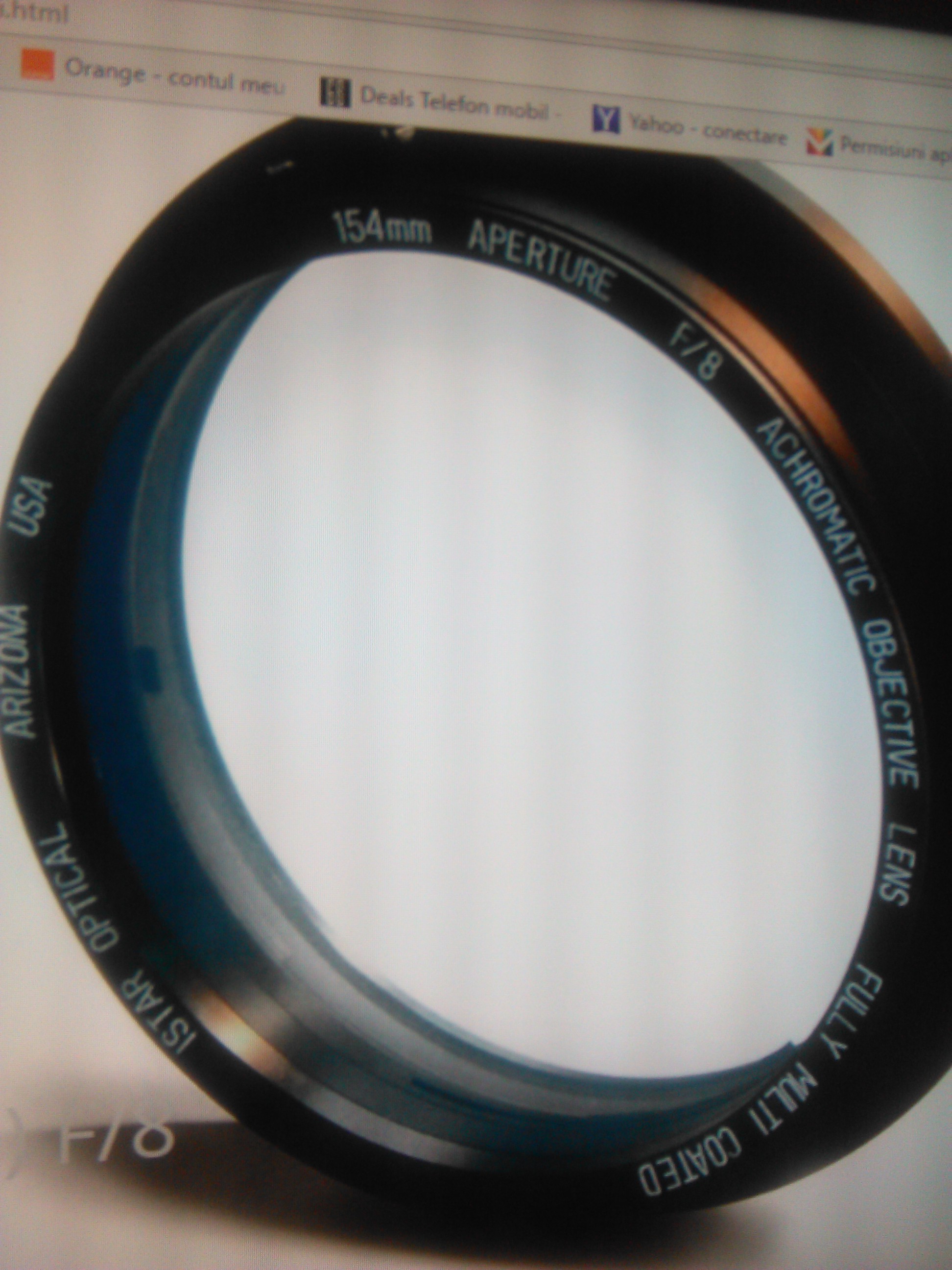

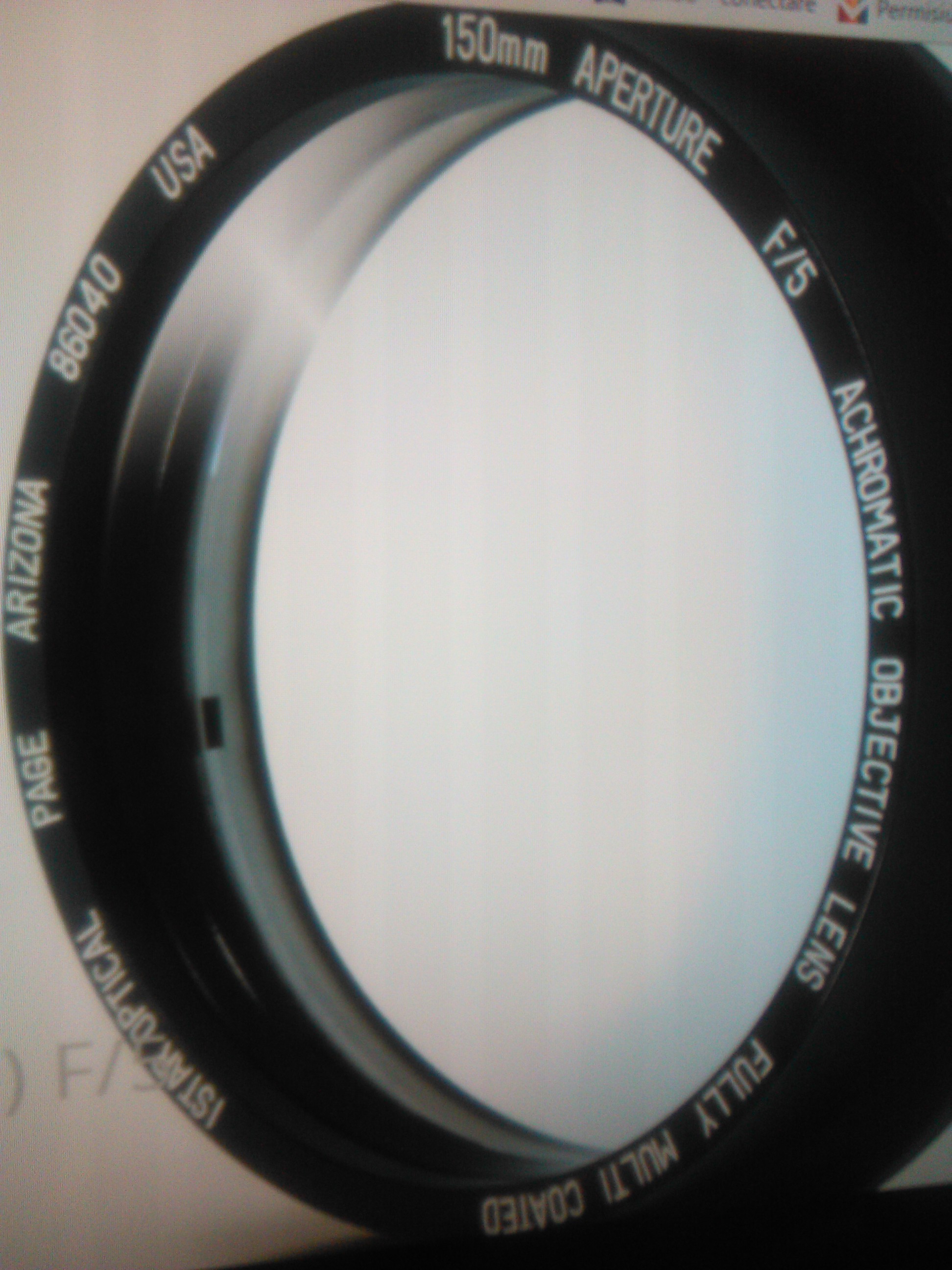

imagini cu cele 3 tipuri de obiective de la ISTAR ARIZONA U.S.A

[geky astro]

al 2-lea obiectiv

[geky astro]

al 3-lea obiectiv

[geky astro]

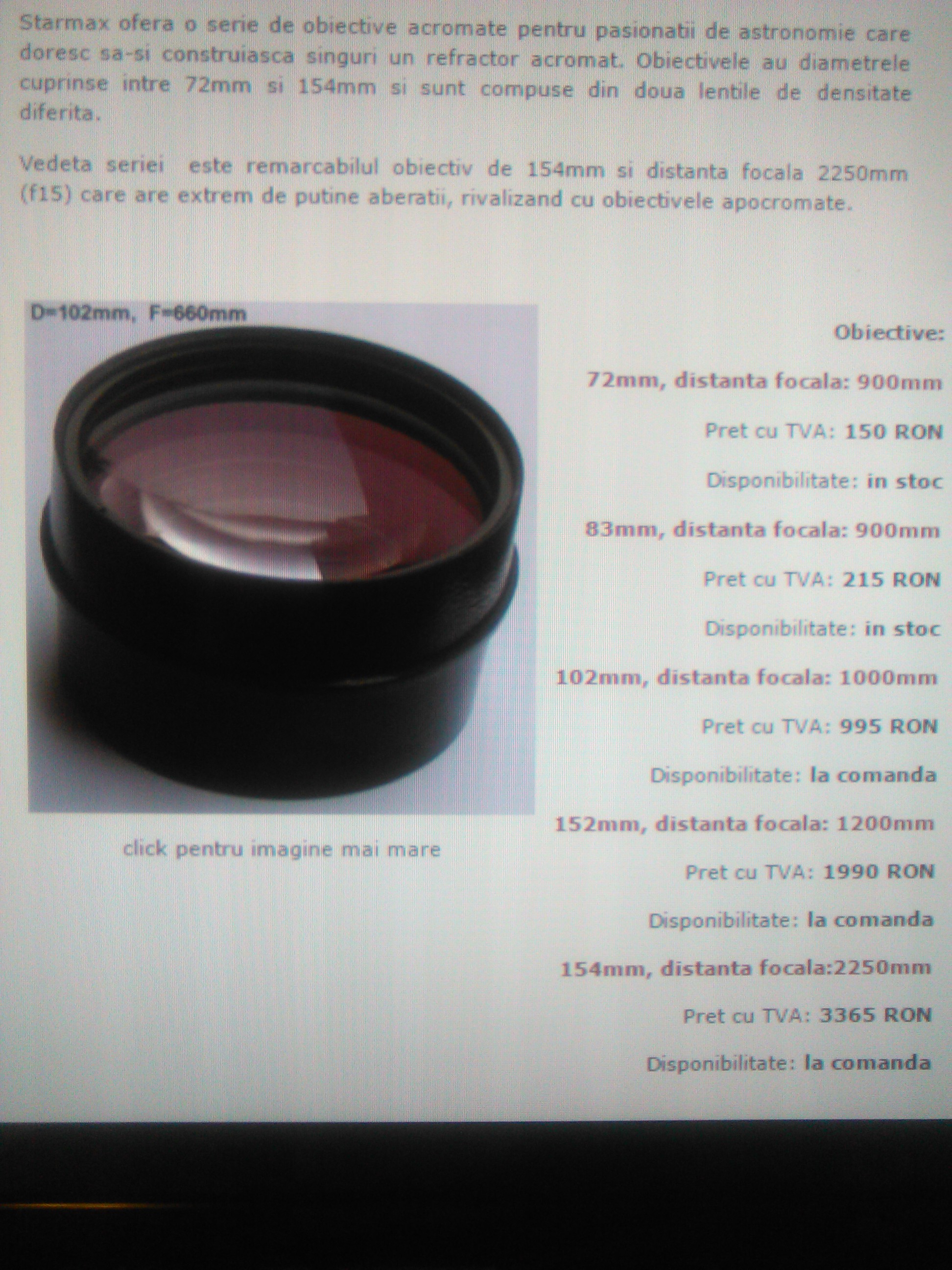

ar mai fi obiectivul de 154 mm cu distanta focala de 2250 mm de la sky-watcher vindut in Romania de STARMAX la pretul de 3365 tva inclus

[valy]

Chiar vrei sa faci un refractor asa de mare? O sa iti trebuiasca si o montura pe masura.

Compara de exemplu si cu doua telescoape gata facute:
http://www.teleskop-express.de/shop/produc...ctive.html
http://www.teleskop-express.de/shop/produc...Speed.html

[geky astro]

avind in vedere faptul ca locuesc la tara si am deja un foisor deasupra acoperisului, voi face un trepied solid pe care nu voi fi nevoit sa-l mut ,ramine doar sa ma hotarasc ce lungime focala sa aleg la obiectiv,cea de 2250 mm,sau cea de 1200mm,stiind ca lungimea focala mai mare are mai putine aberatii cromatice dar are un cimp vizual mai mic decit cea cu lungime focala scurta ,dar cu ajutorul vostru si cu ce voi afla din studiile de specialitate ,o sa fac alegerea cea mai buna posibila ,cel putin asa sper .

[valy]

Un tub lung (2m) necesita ceva atentie speciala, daca e mai mic e mai bine, din punct de vedere al constructiei si al manevrarii. Acum depinde ce vrei f/5, f/8 sau f/15, chestie de optiune pur personala.

Am ISTAR, vezi aici, doar ca e optimizat Ha. In rest parerile sunt impartite cu privire la ISTAR, in general sunt obiective ok. La pret mai adauga si TVA/taxe vamale, la mine au fost aprox 500 lei, plus transport. Sunt si distribuitori prin europa care au pret final, adica TVA inclus, adaugi doar transportul.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0

Aici vezi cum arata un f/12:
http://www.astronomy.ro/forum/viewtopic.ph...p;start=45

[geky astro]

am adaugat mai sus 3 fisiere cu obiective achromate de la istar care au acelasi diametru,si sunt diferentiate de lungimea focala ,aici am de lucru si nu ma hotarasc ce lungime focala sa aleg ,pt ca nu vreau sa ma pripesc este o investitie foarte serioasa pina la finalizarea telescopului,si trebue sa ma informez temeinic si cu multa atentie ,
