Titlul subiectului: Cum functioneaza un RDF |
|
|
|
Mai zilele trecute, cineva aici pe forum, nu conteaza cine, cauta un Red Dot Finder (RDF).
In afara de dorinta de a-l avea ma intreb cati oare dintre incepatori cunosc principiul pe baza caruia functioneaza un RDF.
Poate ca or fi si altii care nici macar nu si-au pus aceasta problema, dar ar vrea sa stie.
Cineva care a fost mai curios din fire si a studiat problema, vrea sa prezinte principiul si modul de functionare al unui RDF?
Ma gandesc ca ar fi totusi util pentru incepatori...
Ultima modificare efectuata de catre zoth la 14 Sep 2007 21:14, modificat de 1 data in total |
|
Sus |
|
|
Tavi F. Membru
Data inscrierii: 05 Noi 2006 Mesaje: 988
Localitate: Craiova
|
Trimis: 29 Aug 2007 14:26 Download mesaj |
Titlul subiectului: |
|
|
|
Principiul de functionare a unui R.D.F. e foarte simplu: o sursa de lumina mascata de un paravan opac avind practicata o gaura "punctiforma", acesta e plasat in focarul unei lentile convergente, de aici paralelismul fasciculuilui.
Sint laudabile eforturile dvs. pe forum, cu sectiunea aceasta de optica, cu modalitatea de privire a lucrurilor in general, pe care o impartasesc in mare masura.
Eu cred ca fac parte dintr-o generatie invechita de astronomi-opticieni amatori (sa zic asa), in vremurile astea am constatat ca a venit (inevitabil) un nou tip de astronomi cu alte mentalitati si alte necesitati.
Ultima modificare efectuata Tavi F. la 30 Aug 2007 19:22, modificat de 2 ori in total |
|
Sus |
|
|
HoO_Germany Membru
Data inscrierii: 13 Mar 2006 Mesaje: 1260
Localitate: Heinsberg / Germany
|
Trimis: 29 Aug 2007 14:41 Download mesaj |
Titlul subiectului: |
|
|
|
eu am acasa (in stock) asa niste RDF si o sa pun niste poze, unde o sa incerc sa arat cum functioneaza acest instrument.
Tavi a descris foarte bine cum functioneaza
_________________ CS Robert
House of Optics Germany
www.hoo-germany.de / info(@)hoo-germany.de
Tel.: +49 2452 976144 |
|
Sus |
|
|
Doru Dragan Membru
Data inscrierii: 02 Mar 2006 Mesaje: 4414
Motto: PER ASPERA AD ASTRA Localitate: Timisoara
|
Trimis: 29 Aug 2007 15:29 Download mesaj |
Titlul subiectului: |
|
|
|
Tavi_1979 a scris: | Eu cred ca fac parte dintr-o generatie invechita de astronom-optician amator (sa zic asa), in vremurile astea am constatat ca venit (inevitabil) un nou tip de astronom cu alte mentalitati si alte necesitati. |
Nici vorba, generatia asta este "alive and kiking" adica vie si foarte activa. Din pacate ... in America. Astronomii care cumpara instrumente gata facute sunt fie profesionisti, fie amatori care se multumesc cu putin. Amatorii care cauta performanta isi construiesc singuri instrumentul. Toate instrumentele cumparate de la firme sunt de serie (mai mare sau mai mica) si sufera de defectele unui produs de serie. Cele mai bune instrumente raman cele produse manual cu mana de catre pasionati priceputi.
|
|
Sus |
|
|
raduM Membru
Data inscrierii: 13 Noi 2006 Mesaje: 1159
Motto: File not found. Nobody leaves the room! Localitate: Romania
|
Trimis: 29 Aug 2007 15:45 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | Principiul de functionare a unui R.D.F. e foarte simplu: o sursa de lumina mascata de un paravan opac avind practicata o gaura "punctiforma", acesta e plasat in focarul unei lentile convergente, de aici paralelismul fasciculuilui. |

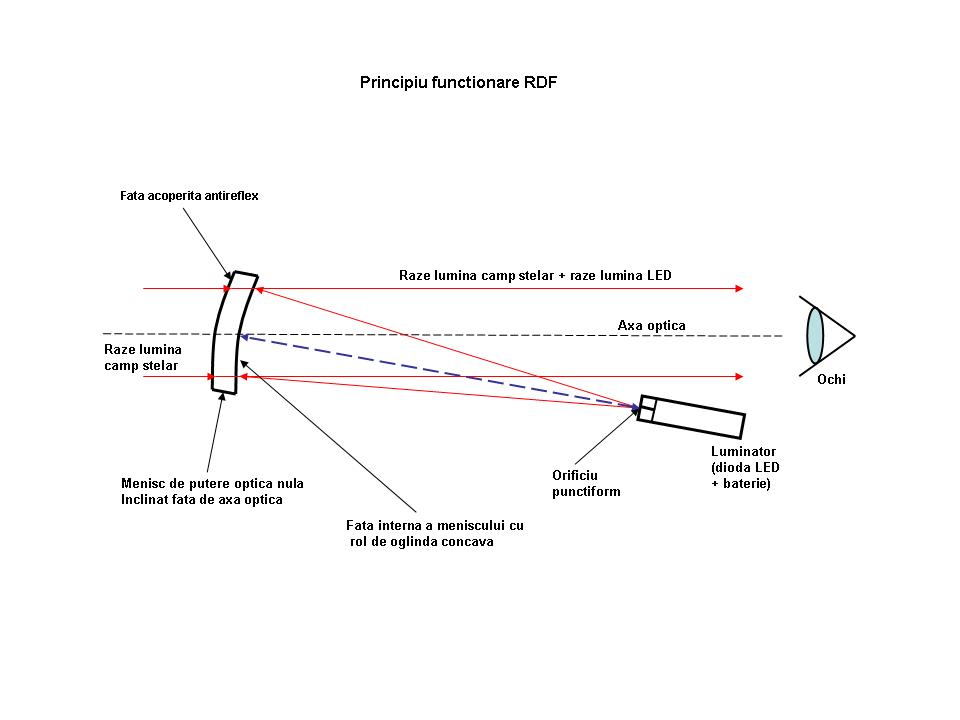

Datorită paralelismului de care spune Tavi, imaginea orificiului luminat de LED se formează la infinit. Observatorul privește cu ambii ochi deschiși, cu unul prin finder și cu unul spre cer ( să nu mă înțeleagă cineva greșit, sună cam ciudat, recunosc). In creier, imaginile se suprapun astfel încât red dot-ul apare suprapus pe imaginea obiectului căutat.
Contează foarte mult poziția ecranului și orificiului în tub, așa încât, la o aliniere perfectă, să nu apară paralaxă între red dot și stea (verificabil acoperind pe rând câte un ochi)
Descriere: |
|
Marime fisier: |
13.03 kb |
Vizualizat: |
de 12430 ori |
|
_________________ הבה נגילה |
|
Sus |
|
|
Valentin Membru
Data inscrierii: 11 Iul 2006 Mesaje: 85
Localitate: Craiova
|
Trimis: 29 Aug 2007 16:10 Download mesaj |
Titlul subiectului: Re: Stiti cum functioneaza un RDF? |
|
|
|
zircon a scris: | Mai zilele trecute, cineva aici pe forum, nu conteaza cine, cauta un Red Dot Finder (RDF).
In afara de dorinta de a-l avea ma intreb cati oare dintre incepatori cunosc principiul pe baza caruia functioneaza un RDF.
Poate ca or fi si altii care nici macar nu si-au pus aceasta problema, dar ar vrea sa stie.
Cineva care a fost mai curios din fire si a studiat problema, vrea sa prezinte principiul si modul de functionare al unui RDF?
Ma gandesc ca ar fi totusi util pentru incepatori... |
Eu stiam cum functioneaza deoarece am vrut sa construiesc unul identic cu cel prezentat de domnul Radu dar din pacate nu am gasit o lentila convergenta si am vrut sa iau unul gata facut.
_________________ Traim sub acelasi cer dar nu avem aceleasi orizonturi |
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5554
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
|
Sus |
|
|
raduM Membru
Data inscrierii: 13 Noi 2006 Mesaje: 1159
Motto: File not found. Nobody leaves the room! Localitate: Romania
|
Trimis: 29 Aug 2007 16:59 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | dar din pacate nu am gasit o lentila convergenta si am vrut sa iau unul gata facut. |
un obiectiv de aparat foto... de la un diascop... la orice magazin de optică medicală... (convergența lentilei e inversul distanței focale, f=1/C , C în dioptrii - e tot ce trebuie să știi) dacă vorbești cu ei o și taie la diametrul pe care-l vrei...
_________________ הבה נגילה |
|
Sus |
|
|
Doru Dragan Membru
Data inscrierii: 02 Mar 2006 Mesaje: 4414
Motto: PER ASPERA AD ASTRA Localitate: Timisoara
|
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5554
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 29 Aug 2007 19:58 Download mesaj |
Titlul subiectului: |
|
|
|
Iata inca o schema optica interesanta pentru un RDF aratata de dragon de la Telrad. Il asteptam si pe Robert cu pozele si principiul de functionare, dar pentru provocarea pe care am initiat-o mai sus as vrea in principal idei personale pe care sa le discutam impreuna.
Sper sa se incumete cat mai multi...
Tavi scrie:
Citat: | ... in vremurile astea am constatat ca venit (inevitabil) un nou tip de astronom cu alte mentalitati si alte necesitati. |
In mare parte ai dreptate, dar asta se intampla asa cum zice si dragon, mai mult pe la noi.
nu sunt nici eu la zi cu activitatea ATM-ului american, dar am vazut ca in ultimii ani deja se ocupa de un capitol nou al opticii astronomice. au inceput sa construiasca designuri uitate de telescoape, si nu degeaba, ci pentru ca sunt performante. asta inseamna ca fac in acelasi timp optica si istorie. un om normal nu poate decat sa respecte asa ceva.
La noi se vede mai mult fata primitiva a capitalismului, adica doar puterea banului. cel ce-l are sta in fata. atat.
|
|
Sus |
|
|
raduM Membru
Data inscrierii: 13 Noi 2006 Mesaje: 1159
Motto: File not found. Nobody leaves the room! Localitate: Romania
|
Trimis: 29 Aug 2007 20:19 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | pentru provocarea pe care am initiat-o mai sus as vrea in principal idei personale pe care sa le discutam impreuna.
|
Poate ar fi o idee, ușor de realizat, un binoclu ușor cu un obiectiv liber și în fața celuilalt dispozitivul pe care l-am descris mai sus? Ar merge pentru instrumente grele, ar da câmp larg ceea ce cred c-ar fi un avantaj.
_________________ הבה נגילה |
|
Sus |
|
|
Valentin Membru
Data inscrierii: 11 Iul 2006 Mesaje: 85
Localitate: Craiova
|
Trimis: 29 Aug 2007 20:42 Download mesaj |
Titlul subiectului: |
|
|
|
raduM a scris: | Citat: | dar din pacate nu am gasit o lentila convergenta si am vrut sa iau unul gata facut. |
un obiectiv de aparat foto... de la un diascop... la orice magazin de optică medicală... (convergența lentilei e inversul distanței focale, f=1/C , C în dioptrii - e tot ce trebuie să știi) dacă vorbești cu ei o și taie la diametrul pe care-l vrei... |
Un obiectiv de aparat foto cred ca se gaseste mai greu dar din fericire la cativa pasi de mine este un magazin de optica medicala dar am o nelamurire : deci trebuie sa caut o lentila convergenta dar cu ce distanta focala ? Am gasit 2 home made red dot findere : unul identic cu cel prezentat de dumneavastra : (http://www.astunit.com/tonkinsastro/atm/projects/red-dot.htm) si unul care se apropie de principiul de functionare al telradului : http://www.sff.net/people/J.Oltion/35mm_Finder.htm
_________________ Traim sub acelasi cer dar nu avem aceleasi orizonturi |
|
Sus |
|
|
red giant Membru
Data inscrierii: 13 Mar 2007 Mesaje: 424
Localitate: Timisoara
|
Trimis: 29 Aug 2007 21:00 Download mesaj |
Titlul subiectului: |
|
|
|
<off topic>
Nu cred că în astronomia românească de amatori se vede fața primitivă a capitalismului. Până una alta n-am văzut zeci de mii de dolari băgați in refractoare sau oglinzi mamut pe care trebuie să le cari cu mașini cu motor de tractor. În schimb America e plină de ele.
Dacă tot suntem o comunitate restrânsă, nu mi se pare corect să discriminăm între cei pasionați de optică și construcția de sisteme optice și ceilalți. Nu toată lumea are aplecare spre șlefuirea de oglinzi și nu e nici o tragedie să ai un instrument de serie. Nu e o tragedie nici măcar atunci când nu cunoști prea bine principiul său de funcționare.
În loc să ne lamentăm despre o generație sau alta mai bine am privi lucrurile care ne țin laolaltă.
</off topic>
|
|
Sus |
|
|
HoO_Germany Membru
Data inscrierii: 13 Mar 2006 Mesaje: 1260
Localitate: Heinsberg / Germany
|
Trimis: 29 Aug 2007 21:04 Download mesaj |
Titlul subiectului: |
|
|
|
Postez aici pozele facute de un RDF
Descriere: |
aici uitand prin RDF se vede, ca punctul rosiu apare focusat si obiecteele din fata sant focusate. Altfel RDF-ul apare defocusat, ce inseamna ca si ochiul uman se uita prin lentila si vede obiectele apunctate, focusate. |
|
Marime fisier: |
71.72 kb |
Vizualizat: |
de 12357 ori |
|
Descriere: |
din imaginea asta se vede de unde iese punctul luminar rosiu si se reflecteaza pe lentila (fata din spate) |
|
Marime fisier: |
42.07 kb |
Vizualizat: |
de 12323 ori |
|
_________________ CS Robert
House of Optics Germany
www.hoo-germany.de / info(@)hoo-germany.de
Tel.: +49 2452 976144
Ultima modificare efectuata de catre HoO_Germany la 29 Aug 2007 22:35, modificat de 1 data in total |
|
Sus |
|
|
Tavi F. Membru
Data inscrierii: 05 Noi 2006 Mesaje: 988
Localitate: Craiova
|
Trimis: 29 Aug 2007 21:24 Download mesaj |
Titlul subiectului: |
|
|
|
zircon a scris: |
Tavi scrie:
Citat: | ... in vremurile astea am constatat ca a venit (inevitabil) un nou tip de astronom cu alte mentalitati si alte necesitati. |
In mare parte ai dreptate, dar asta se intampla asa cum zice si dragon, mai mult pe la noi. |
Si eu tot la tarisoara noastra m-am referit.
Citat: |
La noi se vede mai mult fata primitiva a capitalismului, adica doar puterea banului. cel ce-l are sta in fata. atat. |
Aici ati spus foarte bine, dar nu vreau sa mai dezvolt subiectul.
In rest, nu am dat vreun calificativ, nu am spus ca ar fi bine sau rau, asa ca nu are nimeni un motiv sa sara in sus, la afirmatiile mele initiale.
|
|
