Titlul subiectului: constructie montura A/Z simpla |
|
|
|
O montura simpla , fara control fin al miscarii , doar frane . Probabil ca va fi utila doar pentru
observatii vizuale si terestre ... dar este un studiu folositor in vederea constructiei unei alte
monturi ceva mai elaborate .

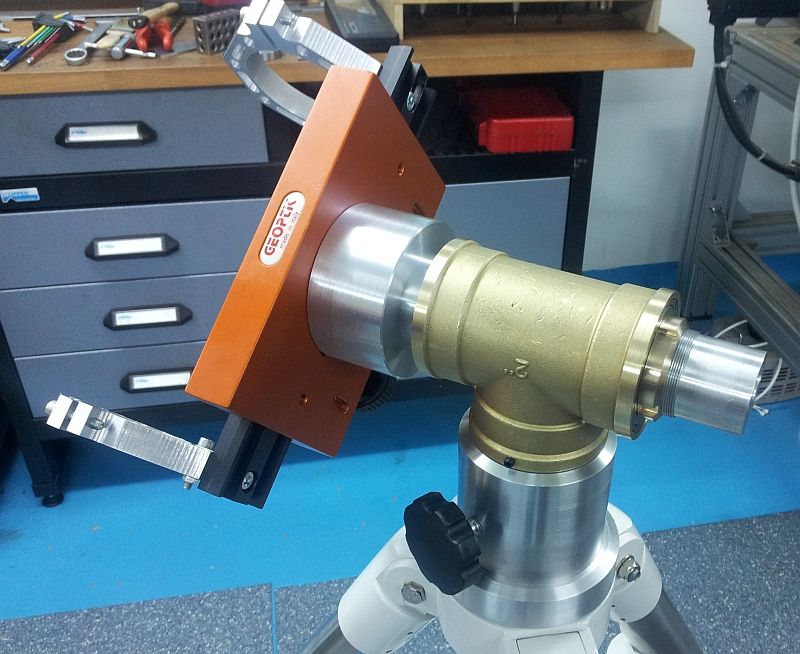

Piesa centrala este un T de instalatii de 2 inch , din alama turnata . Pe ambele axe sunt montati
cate o pereche de rulmenti pe ax ( axele au 40mm diametru ) , apoi stransi in lagare cu piulite ,
nu prea tare , doar cat sa obtin o tensionare suficienta cat sa elimine orice jocuri .
Restul de piese sunt facute pe strung , din aluminiu . N-am reusit inca sa pun frana decat pe
o singura axa ... dar functioneaza O.K . Se misca lin , fara sa agate , si cred ca poate sa duca
instrumente de 12-15 kile fara probleme .
Am o nedumerire ...ce sa pun in capatul opus saniei ? Sistemul pentru contragreutate sau un
alt puck ? Sau o chestie care sa poata sa inghita ambele ? Am in vedere si un wedge , care l-am
proiectat deja , pentru montarea in sistem ecuatorial ...
 |
|
Sus |
|
 |
katran Membru

Data inscrierii: 21 Iul 2014 Mesaje: 489
Localitate: Bucuresti
|
Trimis: 26 Aug 2015 20:07 Download mesaj |
Titlul subiectului: |
|
|
|
...........................................
............................................ |
|
Sus |
|
 |
catalin dumitru Membru

Data inscrierii: 22 Iul 2010 Mesaje: 2946
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 26 Aug 2015 20:55 Download mesaj |
Titlul subiectului: |
|
|
|
Pe asa ceva merg fain doua refractoare , unul lung si celalalt scurt , aliniate perfect. _________________ Hai noapte , hai !! |
|
Sus |
|
 |
dragos.n Membru


Data inscrierii: 20 Dec 2007 Mesaje: 6930
Motto: Iisus a spus: Aveti ochi sa vedeti dar sunteti orbi, aveti urechi sa auziti dar sunteti surzi Localitate: Bucuresti
|
Trimis: 26 Aug 2015 22:05 Download mesaj |
Titlul subiectului: |
|
|
|
Poti sa pui un puk mai mic pe cealalta parte, si pe o contragreutate sa prinzi o bucata de sina Vixen. Si in felul asta ai ambele posibilitati la indemana oricand. _________________ Dragos N
Ultima modificare efectuata de catre dragos.n la 27 Aug 2015 06:45, modificat de 1 data in total |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9764
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 26 Aug 2015 23:07 Download mesaj |
Titlul subiectului: |
|
|
|
Subscriu colegilor. Arată bine. Frânarea cu ce ai făcut-o? La prima montură din T de instalații am folosit și eu unul de alamă însă pe filetele originale ale T-ului, clasic. Problema este că filetul pieselor din alamă nu este conic ca la cele din fontă și nu poate fi șlefuit fin ca să se scoată jocul. Montura domnului Mircea Pteancu merge ca unsă și nu are niciun rulment și nicio frână, se bazează doar pe filetele fin păsuite. _________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
 |
katran Membru

Data inscrierii: 21 Iul 2014 Mesaje: 489
Localitate: Bucuresti
|
Trimis: 27 Aug 2015 10:44 Download mesaj |
Titlul subiectului: |
|
|
|
Filetele le-am ras ...pe strung , ca sa pot sa inghesui rulmentii acolo ... o sa desfac
dracia si o sa fac niste poze ...
Eu am folosit T-ul ala doar pentru ca n-am fost in stare sa montez doua tevi in T ... de fapt ,
era cam complicat , si d-aia am apelat la solutia asta ... T-ul ala de alama are doar rol de lagar
pentru rulmentii axei de altitudine , si suport pentru axul de azimut , care este fixat rigid . Mai naspa
a fost sa strunjesc lagarele pentru rulmenti ( 60x40x12 ) , sa iasa concentric ... acolo nu trebuie
sa fie joc , trebuie cota de rulment ... doar cu comparatorul atasat permenent de sania strungului ,
ca sa poti controla bataia radiala , sa nu depaseasca 1-2 sutimi ...
Franarea e facuta ca la contragreutatile standard ... un surub M8 cu capatul modificat ( o pastila
de teflon ) , care se insurubeaza in peretele tevii si apasa pe ax ... cred ca EQ5 are acelasi sistem ,
dar nu pot sa fiu sigur , ca n-amdesfacut nici o montura de genul asta ...inca .
Deci ... solutie combinata pentru capatul liber ? Bun ... sa vedem ce pot sa fac ...
cheers. |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9764
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 28 Aug 2015 22:17 Download mesaj |
Titlul subiectului: |
|
|
|
Mi-am dat seama, de fapt. Mai demult am văzut un tutorial în care se arată cum se pot turna bucșe direct în T care vor fi apoi lagărele de alunecare, nu se folosește strungul ci direct țeava sau axul respectiv, protejat în prealabil ca să nu se lipească și nu apar excentricități.
La montura din piston am folosit o bucșă elastică din textolit (din poliamidă la cea mare) care strânge țeava centrală. Lagărele nu sunt cu rulmenți ci chiar bolțul pistonului sau bucșe elastice din bronz. Mă îndoiesc că un șurub cu patină de teflon asigură frânarea necesară, deoarece nici bucșa elastică nu e 100%. _________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
 |
katran Membru

Data inscrierii: 21 Iul 2014 Mesaje: 489
Localitate: Bucuresti
|
Trimis: 29 Aug 2015 22:03 Download mesaj |
Titlul subiectului: |
|
|
|
Am reusit sa produc un fel de flansa care sa poata sa accepte ori bara de contragreutati standard
de la montura EQ5 , ori o sanie Geoptic ( Vixen + Losmandy ) , iar pe partea cealalta am agatat
o sanie WO , ca tot o aveam si statea degeaba ...
In flansa aia am ingropat o piulita de otel cu pasul potrivit pentru bara de contragreutati , ca n-as
fi avut incredere intr-un filet de aluminiu ... Toata chestia e gandita sa foloseasca un trepied de
EQ5 fara nici un fel de modificari ( am facut un adaptor la baza monturii ) , plus bara de contragreutati
de la aceeasi montura , tot fara nici un fel de modificare .
Inca n-am reusit sa gandesc o frana pentru axul de altitudine , trebuie sa mai pritocesc nitel ...
Niste poze ...mai edificatoare , sper ...
............................................... |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9764
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 30 Aug 2015 17:17 Download mesaj |
Titlul subiectului: |
|
|
|
Arată foarte fain, ca celelalte construcții ale tale. Felicitări.
O frână disc ar fi indicată în acest caz. Chiar dacă iese din gabaritul T-ului e mai eficientă cu cât raza e mai mare. Spun din experiența de până acum. _________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
 |
katran Membru

Data inscrierii: 21 Iul 2014 Mesaje: 489
Localitate: Bucuresti
|
Trimis: 31 Aug 2015 09:00 Download mesaj |
Titlul subiectului: |
|
|
|
Aaaa ... frana disc ? Si cum as putea s-o implementez ? N-am mai vazut asa ceva
pana acum pe o montura astro ... N-am idee cum as putea s-o inghesui ... Ar trebui discul
de frana fixat rigid de ax , etrierul fixat de corp ... un link , o poza , o schita va rog ?
cheers. |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9764
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 31 Aug 2015 23:28 Download mesaj |
Titlul subiectului: |
|
|
|
N-am mai văzut nici eu și încă n-am construit așa ceva însă ideea e valabilă, mai ales dacă ulterior adaugi o roată melcată sau ceva similar, pentru reglajul fin.
Spor! _________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
 |
katran Membru

Data inscrierii: 21 Iul 2014 Mesaje: 489
Localitate: Bucuresti
|
Trimis: 16 Sep 2015 18:04 Download mesaj |
Titlul subiectului: |
|
|
|
...continuare ... pana ecuatoriala e aproape gata , mai trebuie doar sa crosetez componentele
necesare sistemelor de reglaj fin ... da' sunt migaloase si astazi nu mai am rabdare ...
Cam asa arata ...
link catre un video facut in graba , cu telefonul ...
https://youtu.be/UeSmwLd55ME
...................................................................................... |
|
Sus |
|
 |
Manu72 Membru

Data inscrierii: 07 Aug 2013 Mesaje: 546
Localitate: Bucuresti
|
Trimis: 16 Sep 2015 21:17 Download mesaj |
Titlul subiectului: |
|
|
|
Arata si se misca excelent, felicitari. _________________ If the world didn't suck we'd all fly into space. |
|
Sus |
|
 |
bogdanbacila Membru


Data inscrierii: 11 Aug 2010 Mesaje: 941
Motto: Where there's a will there's a way Localitate: Timisoara
|
Trimis: 16 Sep 2015 23:12 Download mesaj |
Titlul subiectului: |
|
|
|
Foarte frumoasa constructia, si rezultatul arata si se comparta excelent. (mult peste un EQ5 ...) _________________ Askar 65PHQ APO triplet - petzval design
Rainbow Astro RST-135E
ASI 294MM Pro + Astrodon HA+O3 filters |
|
Sus |
|
 |
Erwin Moderator


Data inscrierii: 02 Aug 2008 Mesaje: 9764
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 17 Sep 2015 01:04 Download mesaj |
Titlul subiectului: |
|
|
|
Fain de tot. Mai fă niște poze la wedge, nu se vede prea bine cum reglezi altitudinea și azimutul axei polare. Pui melc-roată melcată?
Spor în continuare la "croșetat"!  _________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
