[Erwin]

Am achiziționat o jumătate de binoclu militar 10x80 din care am făcut un spooting-scope cu focuser elicoidal pe 1.25" iar ocularului i-am pus un barrel de 2". Ocularul este de tip Erfle, 29mm focală și are câmp puțin mai larg decât un Hyperion, probabil în jur de 72 grade. Încă nu am făcut suficiente teste și mai sunt de finisat câteva aspecte.

[deprecated_img]https://farm8.staticflickr...cated_img]IMG_2109 by Erwinux, on Flickr

[deprecated_img]https://farm8.staticflickr...cated_img]IMG_2108 by Erwinux, on Flickr

[deprecated_img]https://farm8.staticflickr...cated_img]IMG_2107 by Erwinux, on Flickr

Barrel-ul de la ocular cu focuserul elicoidal se pot folosi împreună ca microfocuser în loc de un adaptor 2"-1.25".

[catalin dumitru]

Uau , ce solid , in noptile innourate sau in saptamana mare poti sa spargi nuci cu el.

Ai observat cum se face redresarea ? Se foloseste de la prisma doar jumatate de acoperis si in felul asta e ocolit spike-ul . Asta se aplica doar la prismele mari .

Distractie placuta !

[zoth]

In realitate este muu...ult mai solid decat pare in imagini. Poti sa spargi linistit nuci de cocos fara nici cea mai mica teama ca ceva de acolo din interiorul lui sufera vreun stres!
Sa vina mai repede vremea buna pentru observatii!

[Erwin]

E greu, 2,1Kg, ocularul are 400gr, necesită o montură solidă, o să încerc deocamdată să fixez provizoriu cu coliere o șină vixen ca să-l pot pune pe montura piston mică. Dacă ține mak-ul rusesc cred că-l ține și pe monstrulețul ăsta. M-am uitat un pic la Lună cu el ținut cu mâna rezemat pe ceva, cu un ocular ortho japonez de 18mm și cu Hyperion de 13mm. Suportă măriri mari și imaginea este bună. Odată pus pe montură și cerul să fie senin îl pot evalua în paralel cu alt instrument, de pildă cu luneta de 80mm F/11.25. O să-l aduc la București să ne uităm prin el pe timp de zi.

[dragos.n]

Frumos.

Daca gasesti cealalta jumatate, cred ca ar fi multi amatori. Din ce inteleg, are 290mm focala? Inseamna ca e foarte rapid, si luminos cat cuprinde.

[Herr_Alien]

Oau La aproape 3 kile nu prea mere din mana Si in cazul in care aterizeaza un obuz pe langa, mai degraba crapa observatorul decat instrumentul.

Sunt curios cum o sa se comporte, "keep us posted" .

[Erwin]

Unul întreg cu toate "țoalele" pe el, colimat și impecabil se vinde și cu 4000$ așa că... Probabil cealaltă bucată ori nu mai există ori e prin alt colț al lumii, habar nu am. Mă macină gândul că m-am grăbit cu focuserul elicoidal, am folosit un material care-l aveam și ideea inițială n-a fost bună. Când o să am timp o să-l reproiectez. Acum are și puțin joc, nici nu știu ce să pun, bandă de teflon?

[Erwin]

Folosit cu succes pe post de lunetă terestră cu ocularul original, pe montura piston mică din balconul de la et.5/5. Deschiderea largă oferă o mulţime de obiecte la distanţă mare pe care le-am observat pe îndelete, precum şi o familie de fazani aflată în curtea de vis-a-vis, parcarea unde se duceau maşinile ridicate. Fazanul ţanţoş dădea voie celor 3 puicuţe din harem să mai iasă din când în când să ciugulească la vedere iar soţia mea a văzut într-o dimineaţă şi puişorii. Nu apar des la vedere, doar când e linişte, duminica sau dimineaţa devreme.

Luminozitatea mare face ca obiectele să se vadă în culori naturale, există doar o tentă puţin gălbuie. Nu am încercat încă să refac focuserul pentru oculare normale, nu mai ajung la strungarul meu priceput.

[Erwin]

Deşi nu credeam în 2015 că îi voi găsi perechea, iată că anul trecut am avut noroc cu Saiph care a adus un tub de la un alt TZK însă cu aceleaşi dimensiuni, deşi construcţia era uşor diferită, fabricat de un alt producător. Cineva a restaurat acest tub spre a-l folosi ca spotting scope, dar a tăiat cu flexul în mod neprofesional părţile de legătură cu ansamblul binoclului original.

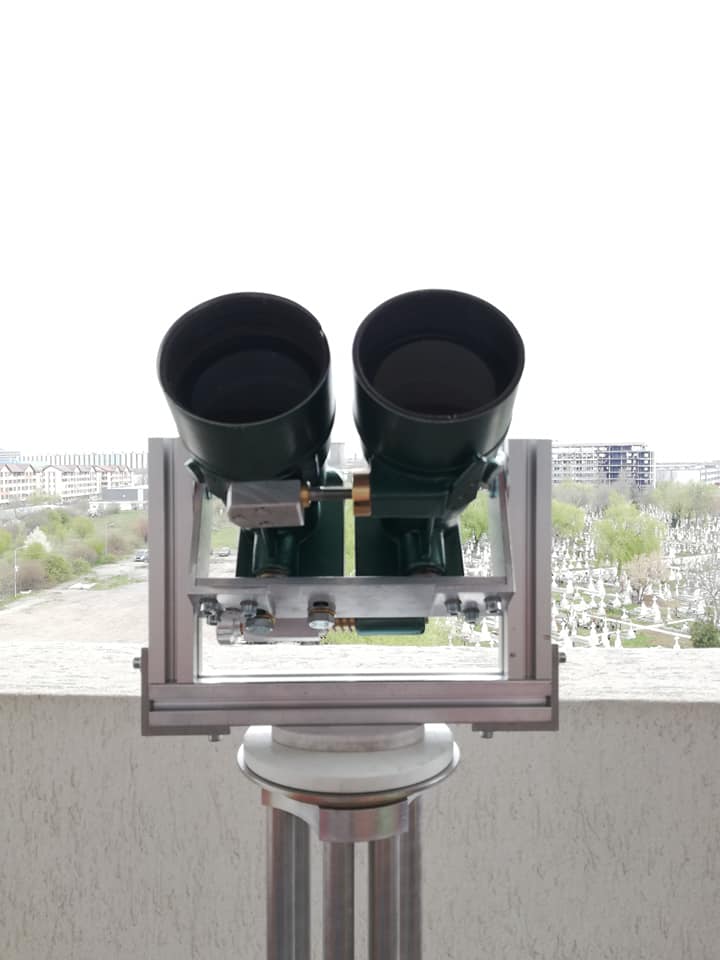

După multe socoteli şi măsurători până la urmă am reuşit să confecţionez nişte piese din aluminiu şi alamă care să reconstituie mecanismul original de translaţie prin care tuburile pot fi apropiate sau depărtate conform cu distanţa interpupilară, păstrându-se în acelaşi timp şi colimarea. După câteva teste şi mici reglaje m-am apucat să construiesc şi o montură, iniţial am încercat nişte colţare din oţel din comerţ însă s-au dovedit prea mici, talpa suport am refăcut-o şi am dat găuri greşit.

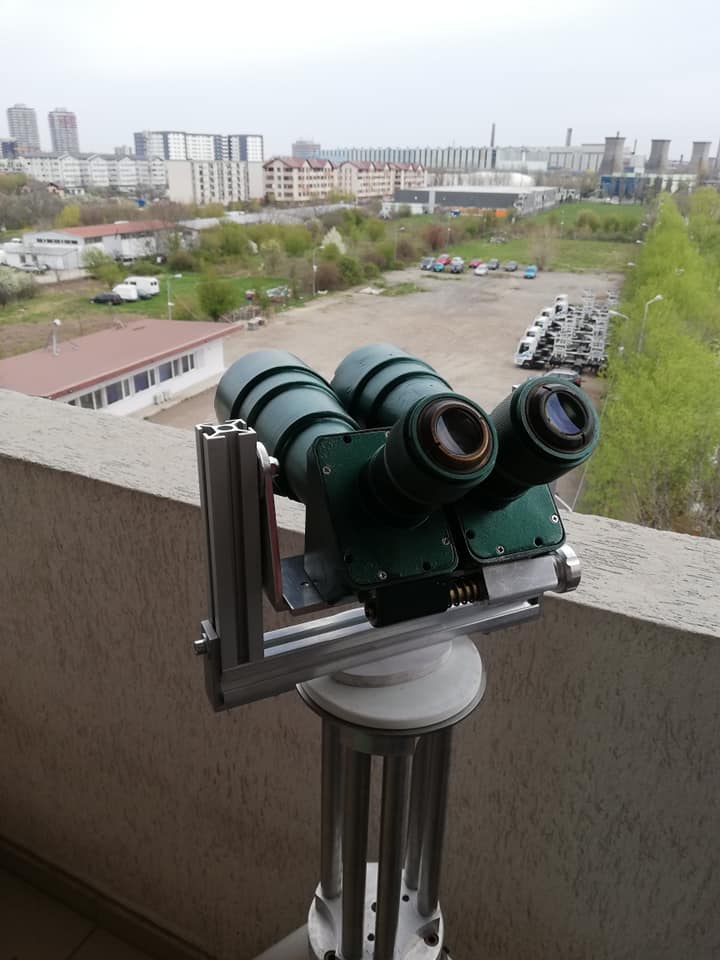

Am reuşit până la urmă, folosind profile extrudate din aluminiu, 2 colţare potrivite, un disc din teflon pe care l-am cumpărat cu mai mulţi ani în urmă din târg, un disc din inox luat mai recent gata tăiat cu laser şi un alt disc din sticlo-textolit au format baza azimutală. Lagărele de altitudine nu sunt încă definitive, au nişte bucşe din oţel dar vreau să înlocuiesc şaibele zincate cu unele din alt material, teflon, textolit sau alamă.

Am revopsit tuburile după ce un vecin m-a ajutat cu curăţarea pieselor la instalaţia lui de sablat.

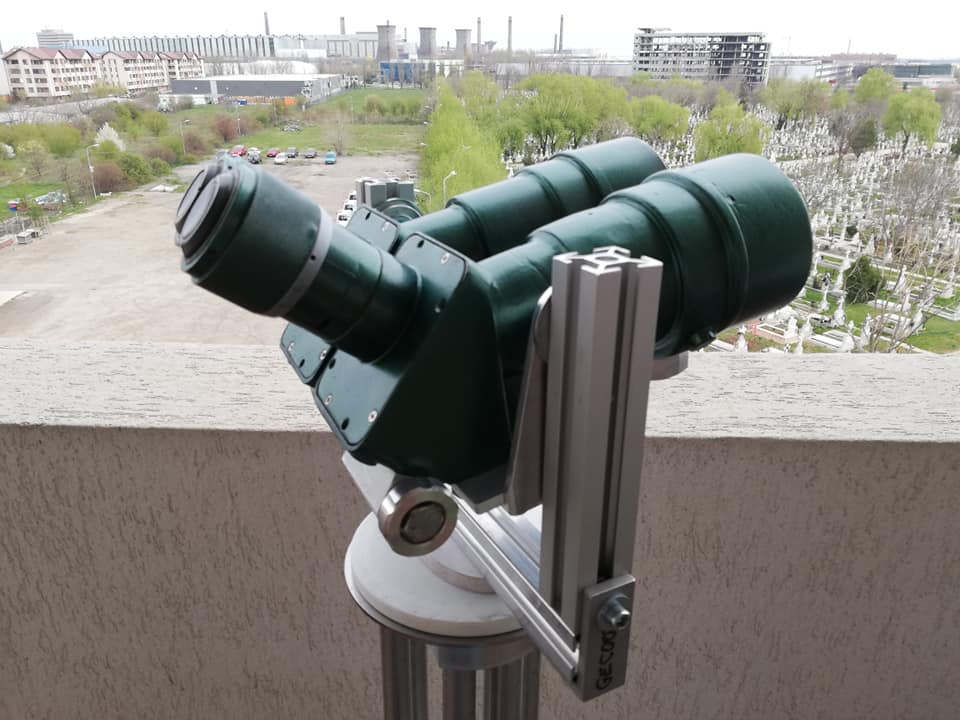

Am testat binoclul pe balcon. Funcţionează, destul de precis, montura se mişcă uşor, binoclul este stabil, nu vibrează la manevrare, reglajul interpupilar nu afectează colimarea. Câmpul este larg, în jur de 7 grade. Ocularele sunt de tip Erfle aşadar au o mică curbură a câmpului însă acesta este clar până aproape de margine. Aberaţiile cromatice sunt reduse, specifice unui binoclu de bună calitate. În centrul câmpului, practic în raza vizuală normală binoculară, niciuna din distorsiuni nu deranjează.

Aduc pe această cale mulţumiri lui Mihai/Saiph pentru tub şi discount special.

Mulţumiri speciale lui Cristi/Jimao22 care mi-a făcut câteva piese la strung şi mi-a dat o bucată de profil extrudat pentru montură.

Acum aştept senin să-l testez pe stele şi DSO. Evident că e nor.

[tudor]

Super binoclul! Excelenta treaba!
Ocularele sunt cele originale ale binoclului?

[Erwin]

Mulţumesc, Tudor!

Desigur. Nu am făcut adaptoare pe 1.25 la ambele şi oricum nu am în trusă oculare pereche pentru a le înlocui. Ce aş putea încerca este să folosesc o pereche de oculare de la un microscop de operaţie care sunt de foarte bună calitate, dar trebuie să le fac nişte adaptoare pe filet. Nu ştiu ce mărire ar da şi dacă merită complicaţia.

Mai am să confecţionez nişte parasolare, am doar unul original la un tub, cred că o să fac două identice la care pot pune capace, cel original este decupat.

[MariusP]

Fain instrumentul, n-ar trebui adaptat si titlul topicului?
Din poze, se vede ca ai si imprejurimi deosebite...

[tudor]

[zoth]

Foarte frumos, felicitari!!
Am reconditionat si eu anul trecut un monocular TZK si stiu cata munca incape!
La al meu am masurat 280mm focala obiectivului, 28mm cea a ocularului si un camp real de 7 grade.

Poate il aduci pe la Lisa in toamna daca or fi vremuri mai bune, sa-l vedem si noi in carne si oase.
Spor!

[Erwin]

Da, am greşit, câmpul este de 7 grade, corectez. Titlul nu-l mai pot corecta chiar dacă sunt moderator. Nu am vrut să deschid alt topic, puteam face asta, dar am vrut să continui povestea aici.

Clădirea cea mai lungă de la IMGB care se vede pe fundal are nişte grinzi triunghiulare pe acoperiş. Am numărat 10 grinzi care se văd şi prin alte binocluri care au declarat câmpul de 7 grade.

Sigur îl voi aduce la Lisa! E un loc bun de testat aşa ceva pentru că se pot observa satele şi formele de relief din vale sau munţii din partea opusă.
