[SDM]

Dragi prieteni
Am încercat să înţeleg cum ,,funcţionează" un refractor şi dispozitivul ataşat aici mi-a fost de folos.

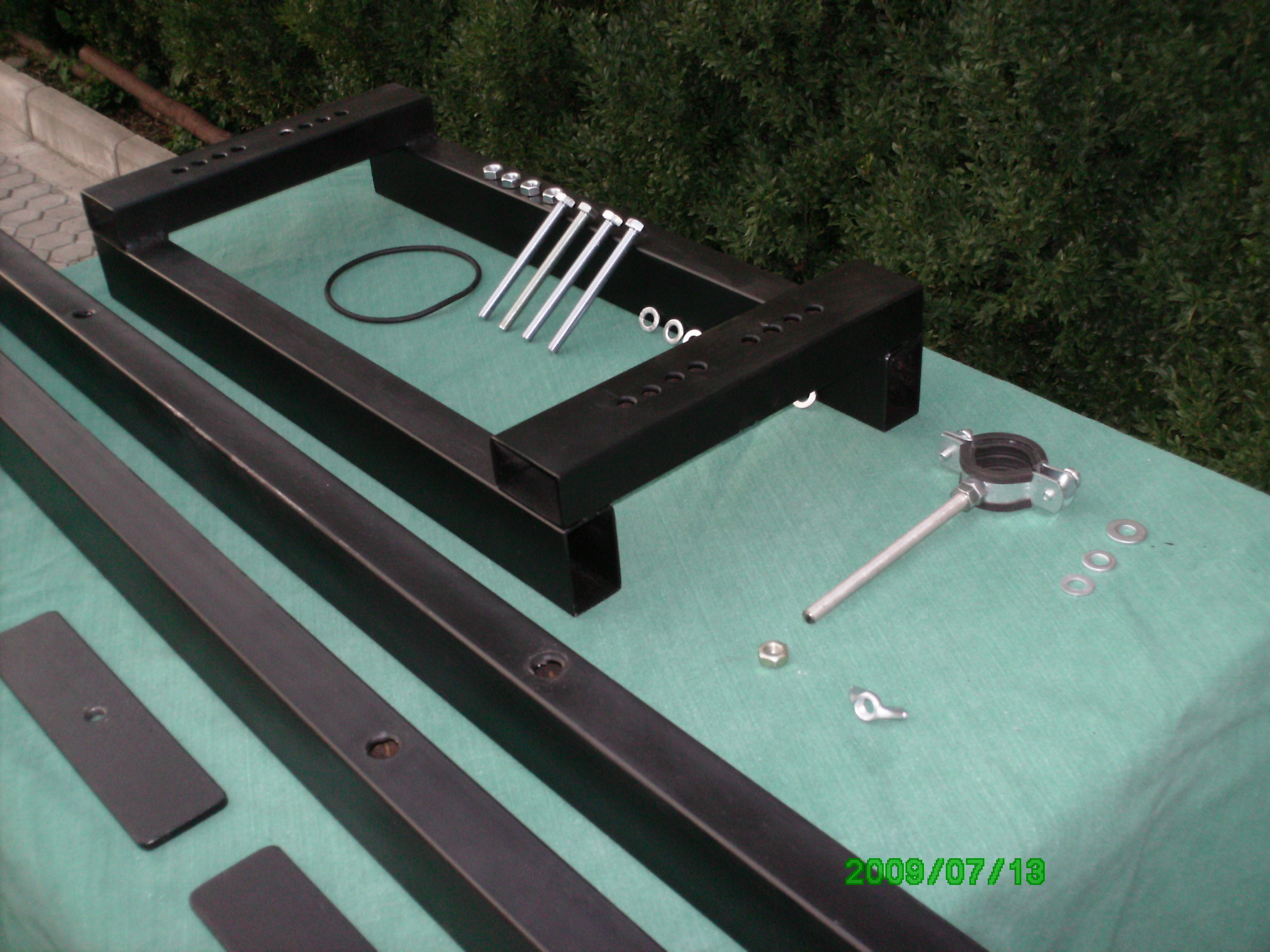

Simplu, costuri mici cu eficienţă: şuruburi M8, piuliţe, şaibe, profil ţeavă rectangulară 50x30x2 mm, un inel de cauciuc (O-ring), un pic de vopsea şi ce se mai vede în imagini. Am sudat cadrul de bază. Atenţie la executarea găurilor, se impune o anumită precizie, dar cu găuri puţin mai mari în diametru se pot face anumite reglaje de fineţe.

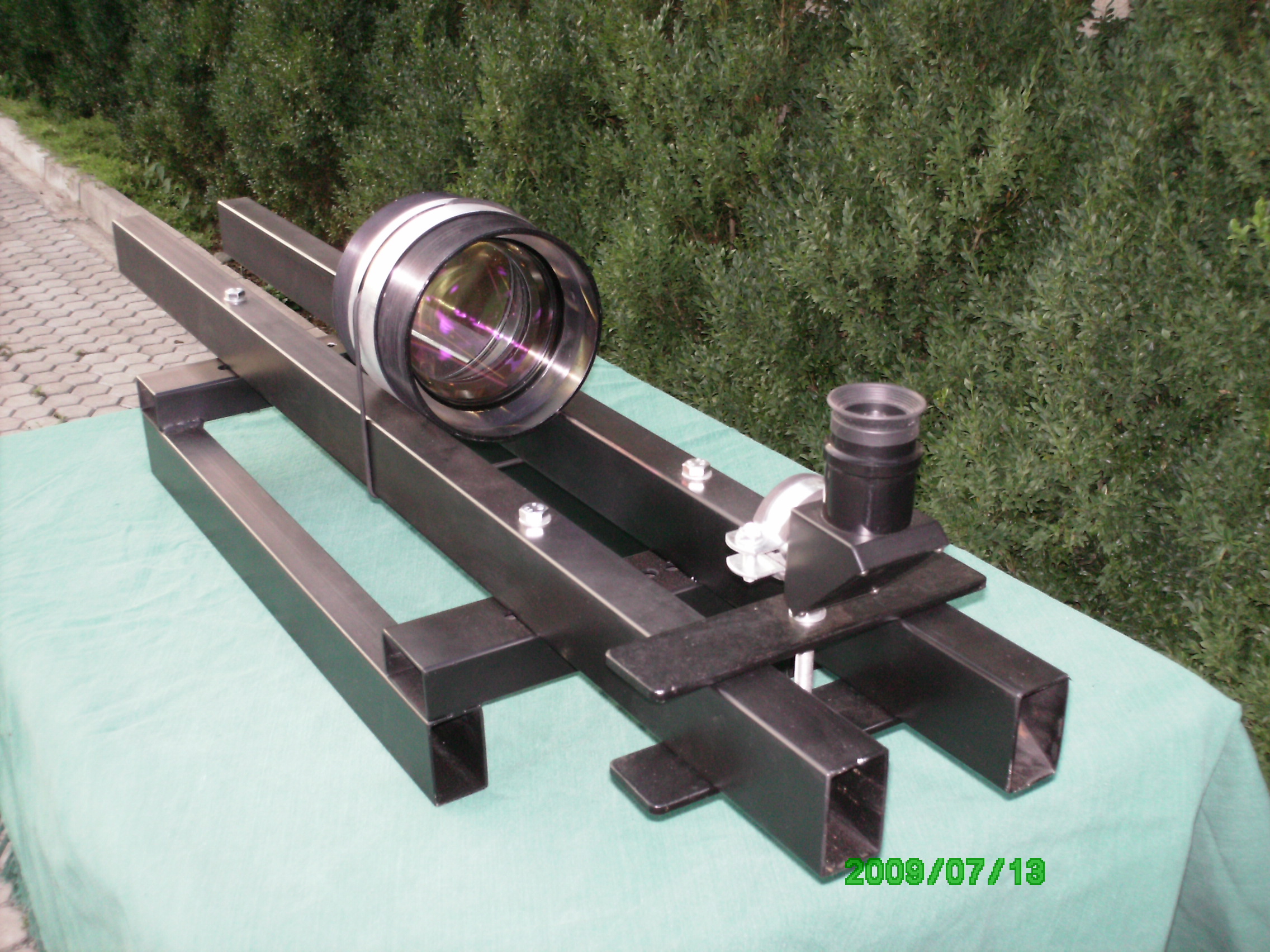

Dispozitivul se poate face după dimensiunile dorite şi asigură testarea unei game mari de obiective, diagonale şi oculare.
Se impune să asigurăm coaxialitatea diagonalei şi a obiectivului. Piesa (în care am montat diagonala) pentru fixarea conductelor de instalaţii sanitare sau încălzire, asigură asta.
Am folosit inelul de cauciuc pentru fixarea obiectivului, pentru că asigură deplasarea lui extrem de uşor.
Dacă punem acest dispozitiv pe o montură, avem APROAPE un refractor şi ne bucurăm de satisfacţiile unei investiţii ce va fi răsplătită 100%.
Desigur că dispozitivul poate fi perfecţionat.
Succes
SDM

[SDM]

Dragi prieteni
Până chestia asta devine un refractor adevărat mai este de muncă...!
Cel puţin aşa am dedus eu, dar încercaţi.
SDM

[dragos.n]

Deoarece in timp am utilizat si eu astfel de montaje, ti-as da doua sugestii. Sa faci dintr-un carton roluit si vopsit negru, o acoperitoare detasabila. Astfel contrastul va fi mult inbunatatit. A doua sugestie este sa schimbi modul de montare a oglinzii diagonale, pentru a nu permite deplasari unghiulare fata de axa optica. Eventual doua sine verticale, din profile de aluminiu destul de lungi, pe care sa culiseze port-ocularul. Bine inteles ca trebuie sa verifici unghiurile ''la sange''.

[Doru Dragan]

Felicitari! Esti pe cale sa redescoperi bancul optic Mai lipseste masa de granit si sinele fara jocuri
