Doua reflectoare


Du-te la pagina Anterioara  1, 2, 3 ... 9, 10, 11
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 22 Iun 2018 22:01 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

La renovarea dobsonianului de 125mm F/6.9 :

Placa de baza este modificata , mai am doar sa o vopsesc dar asta se va intampla odata cu restul monturii.
Adica am atasat noua placa triunghiulara , am schimbat picioarele cu pucuri de hochei , am schimbat surubul central in unul de M10 cu rozeta , piulita cu ghiare este si ea una noua de M10 ,am schimbat pernele de teflon.

Am inceput apoi modificarea tubului.
Am dat jos axele orizontale si am ,deocamdata, una din noile axe pregatita pentru montaj.

Mai am de facut :

-confectionare barillet nou
-raft de oculare
-ranforsare rocker
-vopsire interioara -exterioara

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 14 Iul 2019 19:29 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Despre dobsonianul ''Ratusca cea urata'' D=125mm F/6.9 :

Aseara am confectionat un cautator cu apertura de 50mmx190mm ,grosisment 9.5x pentru acest telescop.
Obiectivul provine de la un binoclu iar ocularul este un Erfle f=20mm ,cu lentilele de la ocular de binoclu 7x40mm I.O.R. cu reticul artizanal.
Tubul este din PVC , a intrat ''zeiss'' cu presare ,peste filetul de la capatul tubului tronconic al obiectivului.
Am putut refolosi de la vechiul cautator 8x35mm : bucsa port-ocular ,ocularul si suportul cautatorului.
La prima utilizare ,imediat dupa alinierea cu telescopul ,cautatorul m-a ajutat sa vad o conjunctie a Lunii cu Jupiter.Semn bun !

Atasez niste poze in care vedem :
-noul cautator si focuserul 2''/1.25''
-polita de oculare :5 pozitii /1.25''+ 1 pozitie/2''
-aspect general al reflectorului ''Ratusca cea urata'' in Iulie 2019

Nu voi revopsi deocamdata telescopul pana ce nu confectionez un nou barillet pentru oglinda principala.
Apoi voi revopsi telescopul acesta la interior si exterior.

Mircea



Cautator9.5x50mm.Focuser elicoidal.DSCN7530.JPG
 Descriere:
 Marime fisier:  898.1 kb
 Vizualizat:  de 1589 ori

Cautator9.5x50mm.Focuser elicoidal.DSCN7530.JPG



 Descriere:
 Marime fisier:  731.84 kb
 Vizualizat:  de 1589 ori




 Descriere:
 Marime fisier:  821.5 kb
 Vizualizat:  de 1589 ori




_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 31 Mai 2020 19:07 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Proiectul nu este abandonat dar nici terminat.
La ''Ratusca cea urata'' tubul si montura sunt vopsite interior si exterior.
In acest an,am reluat abia in saptamana care a trecut activitatea ATM.
Am inceput cu o mica modificare a suportului de cautator si am vopsit interior si exterior cautatorul artizanal 9.5x50mm.
Cele doua bonete de pe reflector provin de la un covor.
Gaura focuserului este inca acoperita cu banda de hartie deoarece voi avea de retusat cu negru mat in interior dupa ce voi monta paianjenul si cautatoarele: RDF + optic 9.5x50mm.

M.



cautator 9.5x50mm.v1.jpg
 Descriere:
 Marime fisier:  857.88 kb
 Vizualizat:  de 1040 ori

cautator 9.5x50mm.v1.jpg

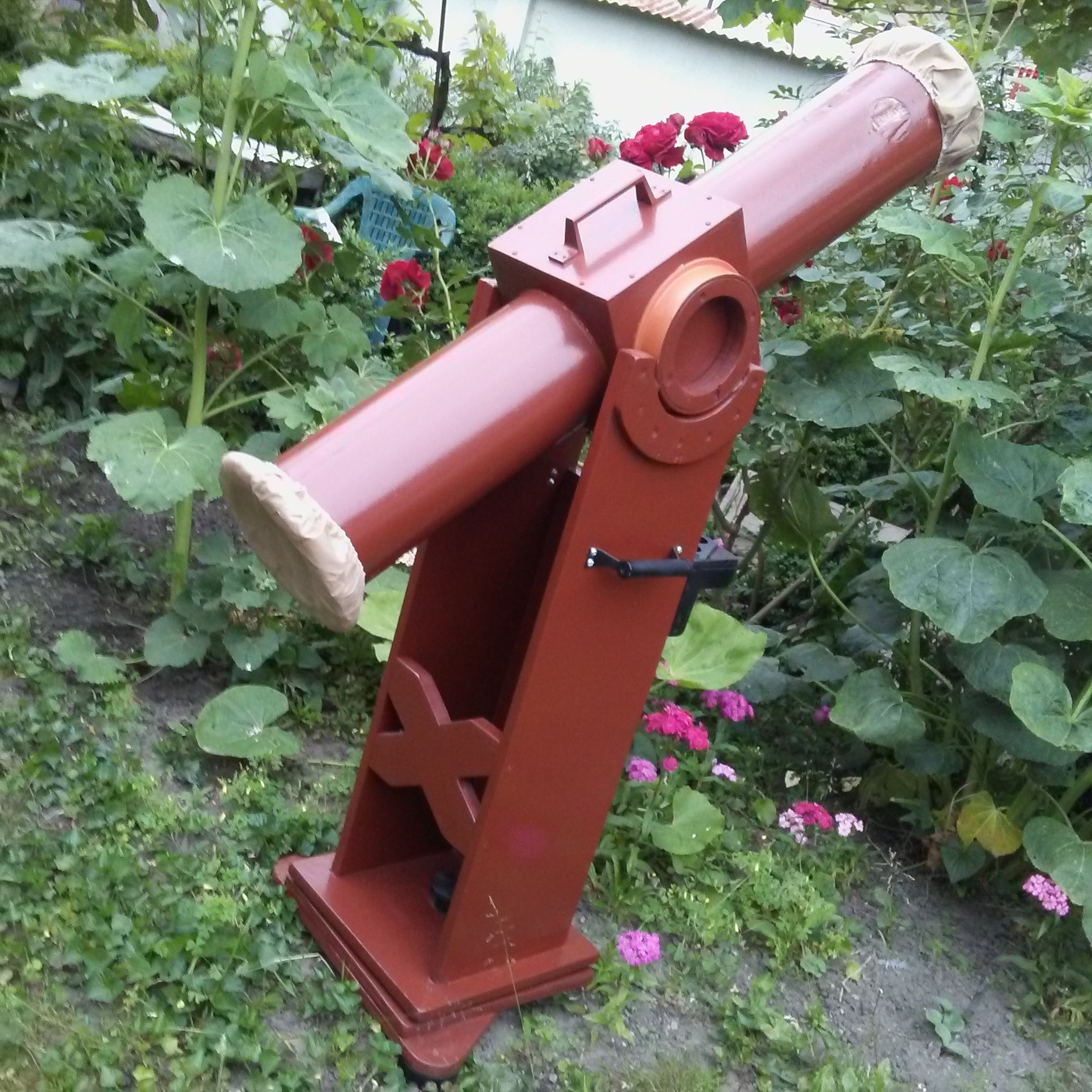

T125mm F 6.9.Mai 2020.v1.jpg
 Descriere:
 Marime fisier:  728.39 kb
 Vizualizat:  de 1040 ori

T125mm F 6.9.Mai 2020.v1.jpg



_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 19 Iul 2020 14:42 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am ajuns cu polita de oculare a dobsonianului Toleascop 200mm la stadiul vizibil in poze .
Va accepta trei oculare de 2'' si unul de 1.25''.

Explicatii ( sa zicem ''caietul de sarcini'' Razz ) :

Majoritatea ocularelor mele sunt in format 1.25'' dar ,la observatii, folosesc pe acest instrument aproape exclusiv formatul de 2''.
Ocularul de baza LV 30mm este pe standard 2''.
De aici incolo , folosesc adaptoarele de 2''.
Ocularul Baader zoom Mark III a venit cu adaptorul de 2'' propriu.
Aceste doua oculare de mai sus le folosesc cel mai frecvent.
Daca am nevoie de grosismente mai mari ,folosesc fie Radian 6mm,fie Radian 5mm, ambele insa folosite in acelasi adaptor de 2''.Radianul in asteptare (sau alt ocular pe standard 1.25'') va sta cuminte in ultimul locas.
Am confectionat aceasta polita dupa preferintele observationale ,nu va trebui sa le modific pe acestea dupa echipament.

Alt fragment ATM :

Pentru tot soiul de lunete si lunetici si reflectorul RFT de 125mm F/4.5 folosesc montura pipe de 1.5'' ''Penelopa''.
Fiind o montura multifunctionala ,confectionez o polita si pentru aceasta montura si care trebuie sa corespunda acestei caracteristici.
Am debitat doua distantiere din placaj de 18mm pentru polita circulara.
Polita circulara a lui Penelopa va permite utilizarea /stocarea operationala de oculare de

2''x 2 pozitii +1.25''x 3 pozitii +0.96''x 3 pozitii

deoarece pe acea montura folosesc instrumente diferite cu oculare de standarde diferite.
Polita circulara va centra pe teava centrala /axul vertical de 1.5'' al monturii.
Daca voi roti polita sa ajung la ocularul dorit , ar fi posibil ca ocularele cu fusta /barrell mai lung sa loveasca in capul picioarelor trepiedului .
De aceea am taiat (deocamdata) doua distantiere de forma inelara care inalta polita circulara cu 36 mm deasupra capatului superior al picioarelor trepiedului.

Atasez doua poze ale politei pentru Toleascop.

Toate prelucrarile sunt manuale ... ''cu manutele astea doua mi-am luat (masina...nu) polita noua'' !

Mircea



Vedere de sus.JPG
 Descriere:
 Marime fisier:  897.9 kb
 Vizualizat:  de 551 ori

Vedere de sus.JPG



Vedere de jos.JPG
 Descriere:
 Marime fisier:  893.91 kb
 Vizualizat:  de 551 ori

Vedere de jos.JPG



_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7710

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 19 Iul 2020 19:27 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte faină. Acum nu mai trebuie să faci ture la măsuța de pe alee pentru a schimba ocularele Smile S-o folosești sănătos!
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 19 Iul 2020 23:47 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Erwin

Multumesc dar banuiesc ca te-ai inteles cu nevasta-mea ...
Cand i-am explicat sotiei ce-i ''chestia'' la care lucrez si de ce o confectionez ,mi-a zis : '' ...da' de ce te chinuiesti ? Mersul pe jos face bine ...mai ales la varsta ta !!! Shocked
Si nu pot sa o contrazic !

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
tudor
Membru
Membru


Data inscrierii: 28 Iul 2015
Mesaje: 1629

Motto: Fara nemurire nu exista adevar!


MesajTrimis: 20 Iul 2020 09:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Vad ca Toleascopul primeste noi accesorii si retusuri de finete Smile

PS
Imi plac bonetele de pe "Ratusca urata", zici ca e un telescop "medic"

_________________
,___,
[O.o]
/)__)
-"--"-
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7330

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 20 Iul 2020 21:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Tudor

Multumesc pentru comentarii !

Inseamna ca Ratusca e in pas cu moda acestui an...

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
